L'atelier Fabriquer une interface disquette projet
Reprise du message précédent
J'avais 2 lecteurs PC en DS0 et 2 lecteurs PC en DS1Sinon pour ceux qui souhaite commander en direct voici le mail de la personne :
palmal007@hotmail.com
A+
metalgear2
Membre non connecté
Conseiller Municipal
Bonjour,

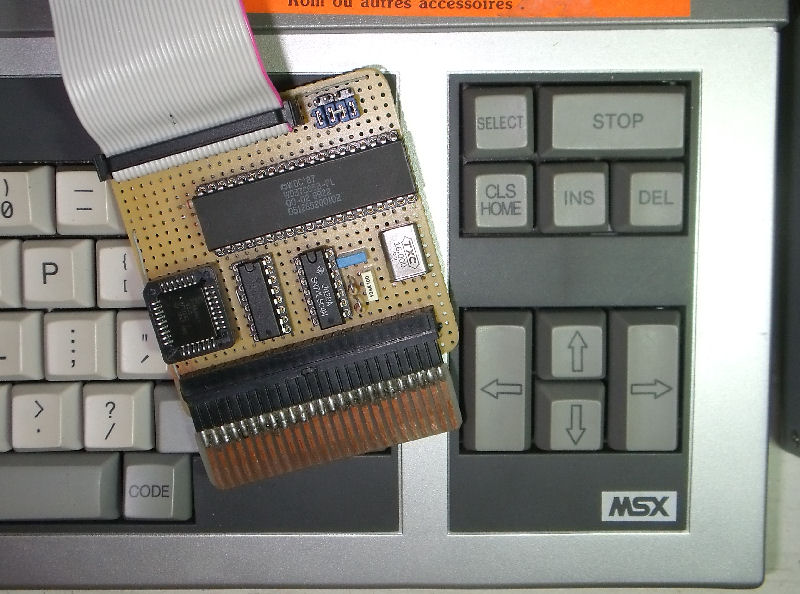

Voilà un p'tit moment que je voulais faire une interface qu'il me manquait. Une interface FDD 720K du clone de la TDC600.
Clone développé par l'Argentin Gustavo (Ciro).
Il y avait une petite ... je dirais même une grosse ... erreur sur le schéma de principe et une modif a faire pour la compatibilitée avec d'autres périphériques.
Je posterais le schéma aprés avoir remi s de l'odre dessus
Test effectuer sur un MSX1 YIS503. Je ferais bien sùr des tests jusqu'au MSX2+.
Edité par metalgear2 Le 04/08/2015 à 16h57
Voilà un p'tit moment que je voulais faire une interface qu'il me manquait. Une interface FDD 720K du clone de la TDC600.
Clone développé par l'Argentin Gustavo (Ciro).
Il y avait une petite ... je dirais même une grosse ... erreur sur le schéma de principe et une modif a faire pour la compatibilitée avec d'autres périphériques.
Je posterais le schéma aprés avoir remi s de l'odre dessus
Test effectuer sur un MSX1 YIS503. Je ferais bien sùr des tests jusqu'au MSX2+.
Edité par metalgear2 Le 04/08/2015 à 16h57
metalgear2
Membre non connecté
Conseiller Municipal
igal :
A voir le quartz, t'as implanté aussi l'horloge
Dans les deux cas, si tu utilise un WD37C65 ou un WD2793, tu as obligatoirement le quartz. J'aurais bien fait l'essai en repiquant le 10.74Mhz en sortie de la PIN2 du VDP, mais les VDP sont tellement fragile que j'ose pas
Dans la plupart des cas, c'est le WD2793 qui est utilisé dans les MSX et a chaque fois, il y a le quartz.
Fabf
Membre non connecté
Conseiller Municipal
Excellent tout ça, bravo
Enfin une interface disquette abordable en France
Vivement le schéma modifié et pourquoi pas une petite série
Enfin une interface disquette abordable en France
Vivement le schéma modifié et pourquoi pas une petite série
metalgear2
Membre non connecté
Conseiller Municipal
Fabf :
Enfin une interface disquette abordable en France
Franchement oui, elle est vraiment abordable par rapport à la version avec le WD2793 qui elle, est blindé e de 74LSxx
Citation :
... pourquoi pas une petite série
Peut-être début septembre

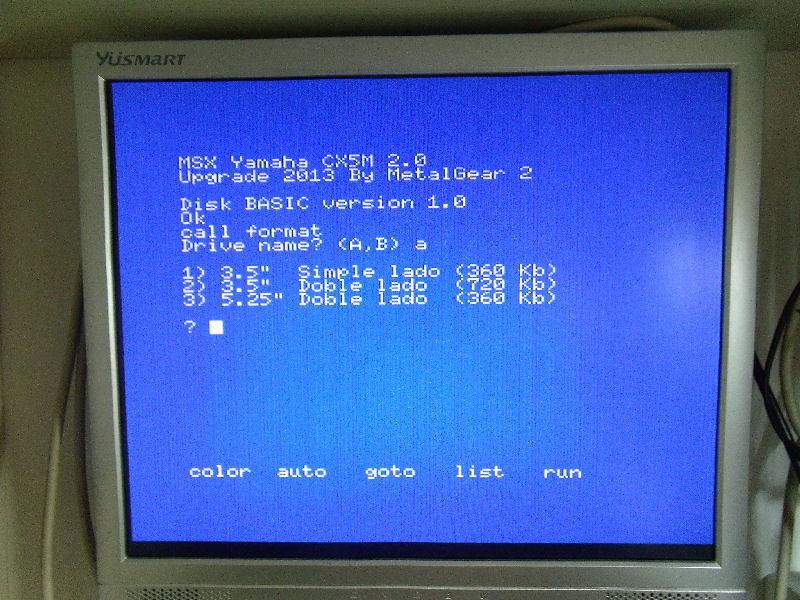

Un truc que j'avais complétement zapper ... le bios est dans la langue de Gustavo, en Argentin
TurboSEB
Membre non connecté
Conseiller Municipal
metalgear2
Membre non connecté
Conseiller Municipal
TurboSEB :
Bon blague a part, sur un contoleur on peut mettre 2 lecteurs, non ?
J'ai pas encore fait le test.
Là, j'essai de trouver un jeu MSX2 du style NEMESIS2. Toutes les versions que j'ai sont de Martos. J'arrive jamais a faire quelque chose de bien avec disquettes a lui. Edité par metalgear2 Le 04/08/2015 à 22h29
comme tous les jeux de cette époque il faut le poke universel et une mémoire au moins du double de la megarom d'origine
pour info NEMESIS2 c'est un jeu MSX1 donc avec un mapper ça doit tourner même dans un MSX1
pour info NEMESIS2 c'est un jeu MSX1 donc avec un mapper ça doit tourner même dans un MSX1
metalgear2
Membre non connecté
Conseiller Municipal
Je suis bien d'accord avec toi Jipe , mais toutes les version de Nemesis2 en disquette que j'ai, plante ou me répond que j'ai pas assez de RAM. Même avec 256K de RAM
Pour info, je viens de faire le test, un 2émè lecteur fonctionne bien sur l'interface
Pour info, je viens de faire le test, un 2émè lecteur fonctionne bien sur l'interface
metalgear2
Membre non connecté
Conseiller Municipal
Jipe :
je regarde pour une version qui marche
les versions 128k pour philips sont a éviter
les versions 128k pour philips sont a éviter
Ha bin, comme ça, le probléme est résolu, j'ai que des version Philips
Merci
metalgear2
Membre non connecté
Conseiller Municipal
Bon, là j'suis un peu perdu.
J'ai des fichiers avec l'extension DSK que je voudrais remettre sur disquette. Il me semblait que l'on pouvait le faire avec DiskManager ou WinImage.
De disquette a un fichier DSK, c'est facile, mais l'inverse, je trouve plus
Est-ce que quelqu'un connait la manip ?
Merci.
J'ai des fichiers avec l'extension DSK que je voudrais remettre sur disquette. Il me semblait que l'on pouvait le faire avec DiskManager ou WinImage.
De disquette a un fichier DSK, c'est facile, mais l'inverse, je trouve plus
Est-ce que quelqu'un connait la manip ?
Merci.
metalgear2
Membre non connecté
Conseiller Municipal
ericb59 :
Oui avec DiskManager tu peux créer de vraies disquettes. Tu charges un .DSL puis dans le menu FILE > WRITE TO DISK
C'est ce que je pensais, j'ai fait la même manip que toi.
Mais quand tu as une disquette un peu étrange, DiskManager donne un message d'erreur comme quoi le fichier DSK n'est pas au bon format.

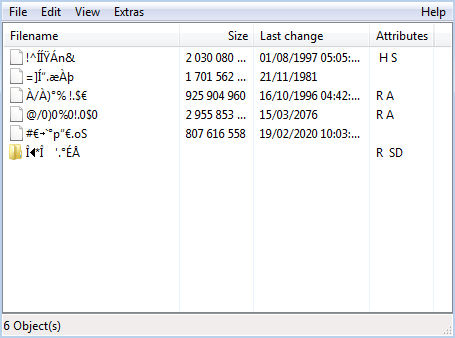

Résultat, DiskManager s'ouvre comme ça
Bastion Rebel
Membre non connecté
Conseiller Municipal
salut
pour les disks de martos sur philips je crois qu'il fallait désactiver le 2eme drive en appuyant sur "control" au boot
les disquettes ne respecte pas tous le format "standard" c'est pour ca que certaine sont illisible et peuvent te retournez des noms de fichiers irréel ca permettait de gagner de la place
sur fdd normal 2 zone de fat (table des fichiers 1 d'utilisation , l'autre une sauvegarde)
si le secteur de boot est perso et que tu met dans diskmanager tu as des chance de rien y voir !!!
ca m'interresse si controlleur = WD37C65 ??
le schema de MSXPRO est il aussi erroné ??? ou est ce le meme (TDC600) sur le site de MSXPRO y as les fichiers PCB ( .bdr = eagles ??)
pour les disks de martos sur philips je crois qu'il fallait désactiver le 2eme drive en appuyant sur "control" au boot
les disquettes ne respecte pas tous le format "standard" c'est pour ca que certaine sont illisible et peuvent te retournez des noms de fichiers irréel ca permettait de gagner de la place
sur fdd normal 2 zone de fat (table des fichiers 1 d'utilisation , l'autre une sauvegarde)
si le secteur de boot est perso et que tu met dans diskmanager tu as des chance de rien y voir !!!
Citation :
Citation:
... pourquoi pas une petite série
Peut-être début septembre
... pourquoi pas une petite série
Peut-être début septembre
ca m'interresse si controlleur = WD37C65 ??
le schema de MSXPRO est il aussi erroné ??? ou est ce le meme (TDC600) sur le site de MSXPRO y as les fichiers PCB ( .bdr = eagles ??)
