salutpour les disks de martos sur philips je crois qu'il fallait désactiver le 2eme drive en appuyant sur "control" au boot
les disquettes ne respecte pas tous le format "standard" c'est pour ca que certaine sont illisible et peuvent te retournez des noms de fichiers irréel ca permettait de gagner de la place
sur fdd normal 2 zone de fat (table des fichiers 1 d'utilisation , l'autre une sauvegarde)
si le secteur de boot est perso et que tu met dans diskmanager tu as des chance de rien y voir !!!
Citation :
Citation:
... pourquoi pas une petite série
Peut-être début septembre
... pourquoi pas une petite série
Peut-être début septembre
ca m'interresse si controlleur = WD37C65 ??
le schema de MSXPRO est il aussi erroné ??? ou est ce le meme (TDC600)
sur le site de MSXPRO y as les fichiers PCB ( .bdr = eagles ??)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Elle a l'air bien sympathique cette interface. Avec une RTC en option, ça serait impec ! Elle pourrait même tenir dans un boitier de cartouche ordinaire sans trop d'effort. Un lecteur suffit.
Si tu ne peux pas la remettre en anglais, fais-moi signe !
La plupart des Megaroms de Martos ne fonctionnent que sur HB-700.
Essaie celles-ci : MEGAROMS4MSX-DOS.zip
Elles se lancent sous DOS. Elles devraient Fonctionner si tu as au moins un mapper de type interne de 256Ko. Il faut aussi que le système ait sélectionné ce Mapper en tant que RAM principale. Edité par GDX Le 05/08/2015 à 08h53
metalgear2 :
Un truc que j'avais complétement zapper
... le bios est dans la langue de Gustavo, en Argentin
... le bios est dans la langue de Gustavo, en Argentin Si tu ne peux pas la remettre en anglais, fais-moi signe !
metalgear2 :
Là, j'essai de trouver un jeu MSX2 du style NEMESIS2. Toutes les versions que j'ai sont de Martos. J'arrive jamais a faire quelque chose de bien avec disquettes a lui.
La plupart des Megaroms de Martos ne fonctionnent que sur HB-700.
Essaie celles-ci : MEGAROMS4MSX-DOS.zip
Elles se lancent sous DOS. Elles devraient Fonctionner si tu as au moins un mapper de type interne de 256Ko. Il faut aussi que le système ait sélectionné ce Mapper en tant que RAM principale. Edité par GDX Le 05/08/2015 à 08h53
Je me doute bien que c'est un probléme de FAT, mais je m'dis que le fichier DSK est fait a partir d'une vrai disquette, donc il doit bien exister un logiciel qui fait l'inverse.
Ou alors, les fichiers DSK ne sont que pour les émulateur.
Je s'avais même pas que sur le site de MSXPRO, il y a avait le schéma. J'y vais trés raremement ce site
Ou alors, les fichiers DSK ne sont que pour les émulateur.
Je s'avais même pas que sur le site de MSXPRO, il y a avait le schéma. J'y vais trés raremement ce site
le piége dans Disk Manager est qu'il faut répondre NON au message : the backup copy of FAT ......etc
sinon la FAT est automatiquement reconstruite et comme les jeux ou ce message apparait n'ont pas de FAT car ils démarrent par le secteur de BOOT on imagine les dégats
sinon la FAT est automatiquement reconstruite et comme les jeux ou ce message apparait n'ont pas de FAT car ils démarrent par le secteur de BOOT on imagine les dégats
Oui, Jipe à raison.
J'ai déjà reconstruits des disquettes avec des .DSK qui avaient un listing de fichiers des plus étranges. Mais, ça à fonctionné une fois remis sur une vraie disquette.
J'ai déjà reconstruits des disquettes avec des .DSK qui avaient un listing de fichiers des plus étranges. Mais, ça à fonctionné une fois remis sur une vraie disquette.
ouais j'avais commencer a le refaire sur diptrace si ca t'interresse call me
le schema de MSXPRO

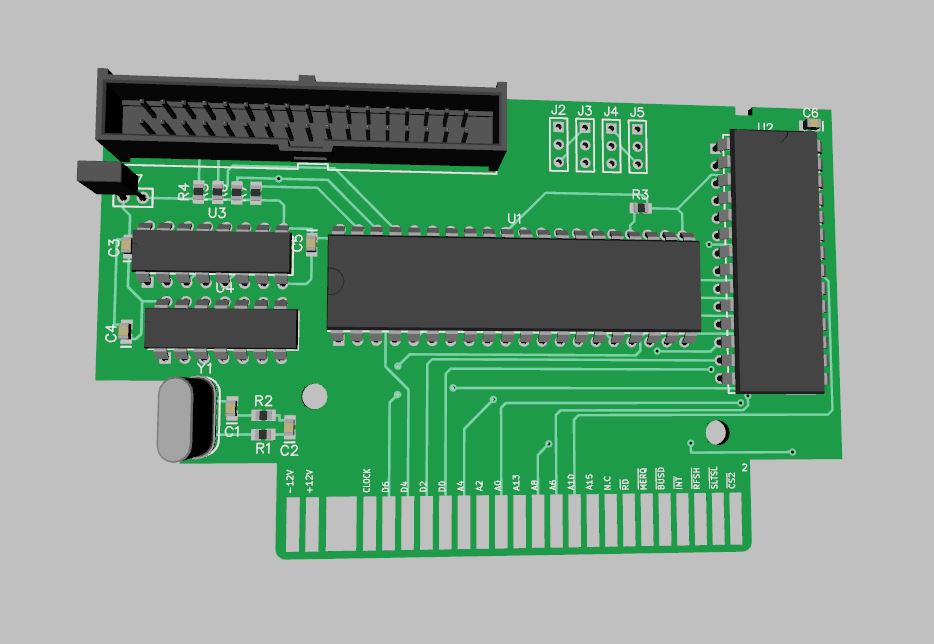

le proto sur DipTrace
mais j'ai pas finaliser
le schema de MSXPRO
le proto sur DipTrace
mais j'ai pas finaliser
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
GDX :
Si tu ne peux pas la remettre en anglais, fais-moi signe !

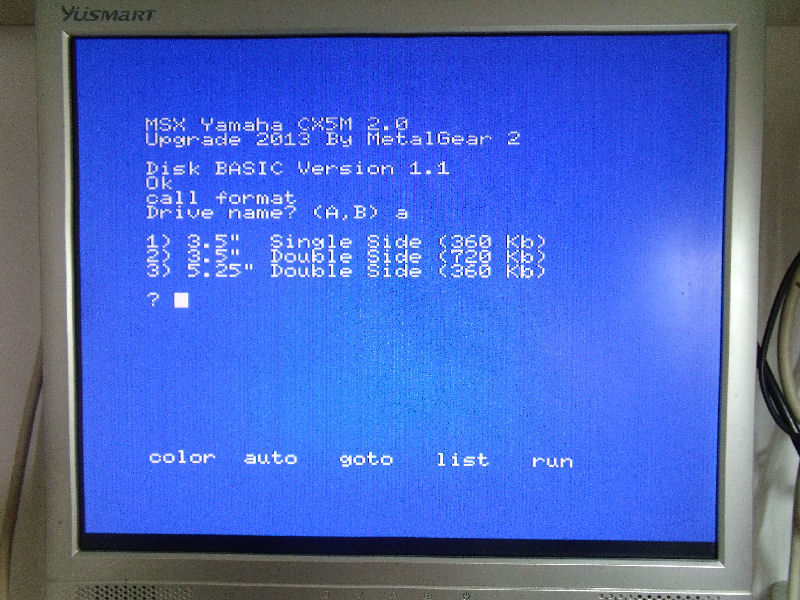

Merci GDX, mais en faite, en éditant la ROM, il n'y avait que trois lignes a mettre en anglais. J'en ai profité pour la renomer en ver 1.1 pour faire la différence.
Citation :
La plupart des Megaroms de Martos ne fonctionnent que sur HB-700.
Ca, je savais pas
Citation :
Essaie celles-ci : MEGAROMS4MSX-DOS.zip
Merci, je test ce soir.
Bastion Rebel :
Voilà pourquoi je vais trés peu sur ce site. Il a posté le schéma sans vérifier car c'est le même que Gustavo, il y a aussi l'erreur le schema de MSXPRO
Merci pour le fichier Diptrace

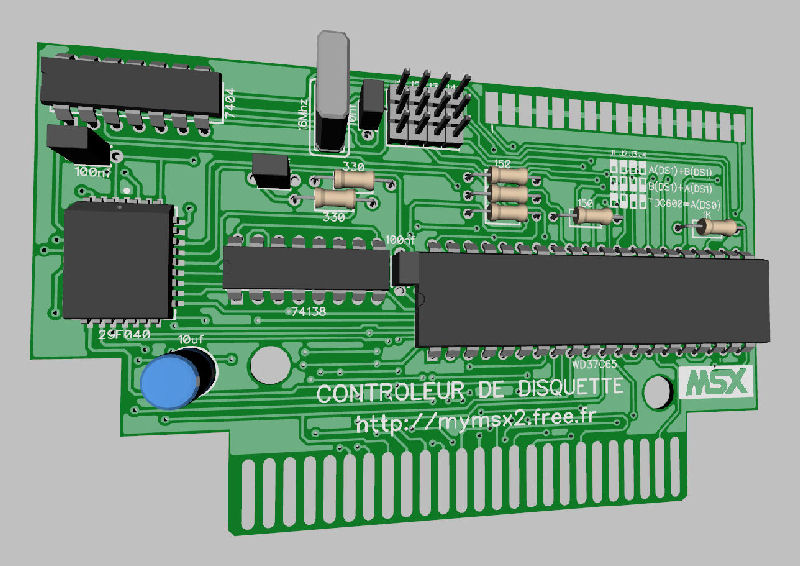

, mais j'ai remplacer la 27C256 par une 29F040
ouais malheureusement beaucoup de schéma sont erroné ou incomplet sur son site (MSXPRO)
y as de grosse erreur ?? sur son schéma !!
pour la rom ouais pas grand chose a modifier !!
y as de grosse erreur ?? sur son schéma !!
pour la rom ouais pas grand chose a modifier !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Je me répète mais si tu peux ajouter un emplacement pour mettre une RTC, ça apporterai un grand plus pour les MSX1. Ne plus devoir entrer l'heure et la date au démarrage : le pied. Jipé disait que c'est assez simple à faire. Peut-être qu'il faut prévoir un switch MSX1/MSX2 ?
En tout cas, je connais quelqu'un à qui ça intéresse (surtout si les contacts sont dorés et il a bien raison).
En tout cas, je connais quelqu'un à qui ça intéresse (surtout si les contacts sont dorés et il a bien raison).
Bastion Rebel :
y as de grosse erreur ?? sur son schéma !!
J'essais de poster le schéma ce soir.
GDX :
Je me répète mais si tu peux ajouter un emplacement pour mettre une RTC, ça apporterai un grand plus pour les MSX1. Ne plus devoir entrer l'heure et la date au démarrage : le pied. Jipé disait que c'est assez simple à faire. Peut-être qu'il faut prévoir un switch MSX1/MSX2 ?
En tout cas, je connais quelqu'un à qui ça intéresse (surtout si les contacts sont dorés et il a bien raison).
En tout cas, je connais quelqu'un à qui ça intéresse (surtout si les contacts sont dorés et il a bien raison).
J'avais bien compris ton idée qui est trés intéressante, mais il y a pas mal de composant pour un RTC. Je l'ais fait sur mon CX5M et ça prend un peu de place. Ou alors, il faut choisir un boitier du style MusicModule.
Aprés, il faut aussi penser à la ROM qui gére le RTC, ça commence a faire du monde tout ça ...
http://www.msxvillage.fr/forum/topic.php?id=2071&pt=6#m48620
http://www.msxvillage.fr/forum/topic.php?id=2071&pt=7#m48682
Le 74138 et le 7404 prennent beaucoup moins de place en SOIC / SO8 et sont moins chers (frais de port aussi). Pareil pour les résistances, des SMD 1206. Le gains de place est appréciable puisque l'on gagne presque 50% de place sur le PCB et 100% l'autre face.
Je pense que c'est la Disk-ROM qui gère ça donc si cette ROM n'est pas trop exotique, ça devrait aller. Edité par GDX Le 05/08/2015 à 17h24
metalgear2 :
Aprés, il faut aussi penser à la ROM qui gére le RTC, ça commence a faire du monde tout ça ...
Je pense que c'est la Disk-ROM qui gère ça donc si cette ROM n'est pas trop exotique, ça devrait aller. Edité par GDX Le 05/08/2015 à 17h24
C'est vrai que si tu part sur une version CMS, le probléme est résolu.
Je pense pas que c'est la diskROM, sur mon CX5M modifier en MSX2, j'ai pas de lecteur et le RTC est là. Je me souviens d'en avoir parlé avec Jipe, la gestion du RTC se trouve dans la MAINROM ou SUBROM, je me souviens plus
Je me rappel que tu avais déjà soulever la question : http://www.msxvillage.fr/forum/topic.php?id=2071&pt=8#m48714
Je pense pas que c'est la diskROM, sur mon CX5M modifier en MSX2, j'ai pas de lecteur et le RTC est là. Je me souviens d'en avoir parlé avec Jipe, la gestion du RTC se trouve dans la MAINROM ou SUBROM, je me souviens plus
Je me rappel que tu avais déjà soulever la question : http://www.msxvillage.fr/forum/topic.php?id=2071&pt=8#m48714
Citation :
Je pense que c'est la Disk-ROM qui gère ça donc si cette ROM n'est pas trop exotique, ça devrait aller.
il faut bien remplir la 29F040 !!! mais pour utiliser les 512ko faut un mapper NON !! donc composant en plus !! pour l'adressage jusqu'à A18 !!
avec une rom 27F512 soit 64ko et que la ROMDISK est de 16ko reste 48ko pour ta RTC !!
le probleme en CMS c'est qu'a un moment il faut passer de l'autre coté !!! Edité par Bastion Rebel Le 05/08/2015 à 17h43
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
metalgear2 :
Je pense pas que c'est la diskROM, sur mon CX5M modifier en MSX2, j'ai pas de lecteur et le RTC est là. Je me souviens d'en avoir parlé avec Jipe, la gestion du RTC se trouve dans la MAINROM ou SUBROM, je me souviens plus
En y réfléchissant, c'est sans doute la Sub-ROM quand le MSX est sous Basic et la Disk-ROM quand il est sous DOS donc pas de ROM à ajouter. Faudrait vérifier ça pour en être sûr. C'est possible aussi que le DOS accède à la RTC directement.
Edit : J'ai vérifié vite fait, pas d'accès direct dans le DOS donc il passe par la Sub-Rom. Edité par GDX Le 06/08/2015 à 16h30
Bonjour,
J'ai fait aussi un essai hier soir avec un MSX sans le RTC.
- Avec un module RTC + l'interface FDD sur ce MSX, il ne garde pas la date ou l'heure, donc pas de gestion RTC dans la DiskROM.
- J'ai fait un autre essai sur mon proto MSX, avec le module RTC + l'interface FDD, il garde bien la date et l'heure.
Résultat, enfin je pense et comme tu le dis GDX, il faut une SubROM qui gére le RTC.
GDX :
Edit : J'ai vérifié vite fait, pas d'accès direct dans le DOS donc il passe par la Sub-Rom.
J'ai fait aussi un essai hier soir avec un MSX sans le RTC.
- Avec un module RTC + l'interface FDD sur ce MSX, il ne garde pas la date ou l'heure, donc pas de gestion RTC dans la DiskROM.
- J'ai fait un autre essai sur mon proto MSX, avec le module RTC + l'interface FDD, il garde bien la date et l'heure.
Résultat, enfin je pense et comme tu le dis GDX, il faut une SubROM qui gére le RTC.
