L'atelier [EN COURS] KANJI 1.0 Un survol rapide du System Kanji dans le MSX2+
Reprise du message précédent
le 27C1001 est une eprom donc plus de pattes car plus de signaux
ne la soude surtout pas car il faut un support pour l'oter pour la programmer ou la reprogrammer au cas ou !!
Lut Jipe.
En attendant que les Cierges fassent leur effet, j'ai cherché à transposer le Pinout du TC531000 vers le M27C1001.
Nb: Il ne faut pas confondre le 27C1001 et le 27C1000 qui diffèrent sur deux signaux
Nb2: Je n'ai pas trouvé le Pinout du TC53100. En espérant que LH531000B-S soit le même CI
Voici ma translation: (cool ce mot non?
)
J'attends ton approbation pour continuer
Merci.
En attendant que les Cierges fassent leur effet, j'ai cherché à transposer le Pinout du TC531000 vers le M27C1001.
Nb: Il ne faut pas confondre le 27C1001 et le 27C1000 qui diffèrent sur deux signaux
Nb2: Je n'ai pas trouvé le Pinout du TC53100. En espérant que LH531000B-S soit le même CI
Voici ma translation: (cool ce mot non?
)J'attends ton approbation pour continuer
Merci.
Finalement, c'est pas si compliqué.
A moins d'avoir tout faux, ce devrait être ça
Au final, juste modifié le Fil du Signal A16 qui allait sur la Pin 22 de LH531000B-S pour envoyer sur la Pin 2 du M27C1001.
Pour le reste, la transposition se fait d'elle même pourvu que l'on ajuste le CI vers le bas.
VCC étant sur la dernière Pin 22 du 531000 passe à la dernière Pin du 27C1001
@ Jipe: Tu m'as suggéré de jeter un oeil sur le Schéma du NMS2235/39 il me semble, mais impossible de mettre la main dessus!
A moins d'avoir tout faux, ce devrait être ça
Au final, juste modifié le Fil du Signal A16 qui allait sur la Pin 22 de LH531000B-S pour envoyer sur la Pin 2 du M27C1001.
Pour le reste, la transposition se fait d'elle même pourvu que l'on ajuste le CI vers le bas.
VCC étant sur la dernière Pin 22 du 531000 passe à la dernière Pin du 27C1001
@ Jipe: Tu m'as suggéré de jeter un oeil sur le Schéma du NMS2235/39 il me semble, mais impossible de mettre la main dessus!
on le trouve ici : c'est VG 8235/20 ( idem /39 ) http://www.msxblue.com/?p=3245&lang=en
Merci beaucoup pour le lien!
Je voudrais savoir si je peux récupérer les Signaux présents sur IC119?
Je m'explique:
Si je peux monter L'Eprom M27C1001 32 Pin sur IC 119 qui contient M27C256B, cela me permettrait d'éviter pas mal de signaux à câbler!
En image, cela donnerait ça:
L'Eprom de MsxLégend
Montage en gigogne en superposant GND de M27C1001 sur (GND) de M27C256B.
Les seules différences seraient:
M27C256B Pin 1 => VPP se trouve sous la Pin 3 de M27C1001 => A15
M27C256B Pin 28 => VCC se trouve sous la Pin 30 de M27C1001 => NC
Finalement, toutes les pins de M27C1001 de 4 à 29 incluses recevraient les bons signaux.
Je n'aurais plus qu'à chercher le signal A15 ailleurs.
Je voudrais savoir si je peux récupérer les Signaux présents sur IC119?
Je m'explique:
Si je peux monter L'Eprom M27C1001 32 Pin sur IC 119 qui contient M27C256B, cela me permettrait d'éviter pas mal de signaux à câbler!
En image, cela donnerait ça:
L'Eprom de MsxLégend
Montage en gigogne en superposant GND de M27C1001 sur (GND) de M27C256B.
Les seules différences seraient:
M27C256B Pin 1 => VPP se trouve sous la Pin 3 de M27C1001 => A15
M27C256B Pin 28 => VCC se trouve sous la Pin 30 de M27C1001 => NC
Finalement, toutes les pins de M27C1001 de 4 à 29 incluses recevraient les bons signaux.
Je n'aurais plus qu'à chercher le signal A15 ailleurs.
voila j'ai regardé sur le schema d'origine et on voit bien que les signaux A0 a A16 viennent d'une électronique de commutation et pas des signaux d'adresse standard du Z80
donc seuls les signaux D0 a D7 peuvent être repris sur la rom
donc seuls les signaux D0 a D7 peuvent être repris sur la rom
Merci beaucoup pour ces infos Jipe.
C'est exactement ce que je voulais savoir.
Voici l'implantation qui devrait aller:
J'ai pas touché à G ni E. (J'sais po s'que c'est!)
Du coup, vais chercher les A sur le Z80. Va falloir tricoter là
Edité par
igal
Le 15/12/2011 à 18h22
C'est exactement ce que je voulais savoir.
Voici l'implantation qui devrait aller:
J'ai pas touché à G ni E. (J'sais po s'que c'est!)
Du coup, vais chercher les A sur le Z80. Va falloir tricoter là
Edité par
igal
Le 15/12/2011 à 18h22
Ok Ok....
Effectivement, on voit bien sur le Schéma initial que les signaux ne se nomment pas A0 à A16, mais KA0 à KA16.
Je voudrais comprendre ceci.
Puisque les Signaux envoyés vers M27C1001 sont KA0 à KA16, si on relie les mêmes Pin du M27C1001 sur A0 à A16 cela pose problème?
(C'est juste pour savoir si il FAUT PAS, ou alors si ces PAS NECESSAIRE)
Du coup, je peux desservir le reste du Kit Kanji avec les Signaux D0 à D7 que qui seront connectés au M27C1001[U49] depuis IC119.
Thx.
Edité par
igal
Le 15/12/2011 à 18h02
Effectivement, on voit bien sur le Schéma initial que les signaux ne se nomment pas A0 à A16, mais KA0 à KA16.
Je voudrais comprendre ceci.
Puisque les Signaux envoyés vers M27C1001 sont KA0 à KA16, si on relie les mêmes Pin du M27C1001 sur A0 à A16 cela pose problème?
(C'est juste pour savoir si il FAUT PAS, ou alors si ces PAS NECESSAIRE)
Du coup, je peux desservir le reste du Kit Kanji avec les Signaux D0 à D7 que qui seront connectés au M27C1001[U49] depuis IC119.
Thx.
Edité par
igal
Le 15/12/2011 à 18h02
les signaux d'adresse de l'eprom ne sont pas conventionnels dans ce montage , il ne faut surtout pas les relier les pattes a A0 , A1, A2 .....A15 , A16
en fait l'eprom switche des banks suivant les bits reçus sur ces pattes d'adresses
dans ce cas précis ce sont les LS174 qui mémorisent les adresses envoyés sous forme des données + un décodage de bank par le Ls393
en fait l'eprom switche des banks suivant les bits reçus sur ces pattes d'adresses
dans ce cas précis ce sont les LS174 qui mémorisent les adresses envoyés sous forme des données + un décodage de bank par le Ls393
Ok Pour ça Jipe.
Une autre question!
J'suis en plein câblage depuis ce matin et j'en suis au LS154.
Ce dernier ne fait pas parti du Schéma de départ, mais à été ajouté pour générer le signal [I/O KNJ].
Pour ce faire, ce dernier à besoin du Signal A7 inversé. Ce qu'est fait juste en amont grâce à une porte libre sur LS04.
donc on se retrouve avec les signaux A suivants :
A0, A1 et A2 (schéma initial)
A7 ( Pour LS154 qui gènere [I/O KNJ] )
Cependant, Sur la bribe de Schéma récupéré, le LS154 est "nourri" par les signaux.
A3 sur la Pin 23.
A4 sur la Pin 22.
A5 sur la Pin 21.
A6 sur la Pin 20.
Ma question est la suivante.
Les Signaux A3, A4, A5 et A6 sont il nécessaires au LS154 pour générer [I/O KNJ], ou alors A7 suffit à lui tout seul?

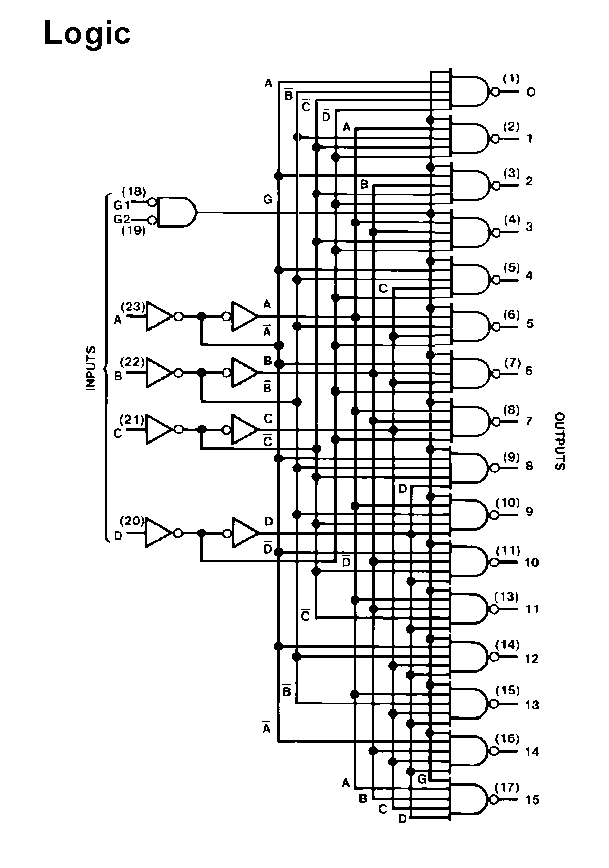

Voici le Schéma interne du LS154:
Voici la bribe de schéma qui génère le [I/O KNJ].
NB: Voir U6 en bas à droite
Merci de ton aide
Edité par
igal
Le 16/12/2011 à 11h39
Une autre question!
J'suis en plein câblage depuis ce matin et j'en suis au LS154.
Ce dernier ne fait pas parti du Schéma de départ, mais à été ajouté pour générer le signal [I/O KNJ].
Pour ce faire, ce dernier à besoin du Signal A7 inversé. Ce qu'est fait juste en amont grâce à une porte libre sur LS04.
donc on se retrouve avec les signaux A suivants :
A0, A1 et A2 (schéma initial)
A7 ( Pour LS154 qui gènere [I/O KNJ] )
Cependant, Sur la bribe de Schéma récupéré, le LS154 est "nourri" par les signaux.
A3 sur la Pin 23.
A4 sur la Pin 22.
A5 sur la Pin 21.
A6 sur la Pin 20.
Ma question est la suivante.
Les Signaux A3, A4, A5 et A6 sont il nécessaires au LS154 pour générer [I/O KNJ], ou alors A7 suffit à lui tout seul?
Voici le Schéma interne du LS154:
Voici la bribe de schéma qui génère le [I/O KNJ].
NB: Voir U6 en bas à droite
Merci de ton aide
Edité par
igal
Le 16/12/2011 à 11h39
remonte dans les post et regarde celui du 04/07/11 à 11h44
tu verras le LS154 en action il faut bien tous ses bits d'adresses présent a 1 ou 0 sur A3 , A4 , A5 , A6 et A7 pour pouvoir actionner sa sortie 11
qui répond a l'adresse D0
extrait de PORTAR
D0-D7 ? External Floppy Disk Controller
D8h W Kanji ROM Select Class 1 Code (lower 6 bits)
D9h W Kanji ROM Select Class 1 Code (upper 6 bits)
D9h R Kanji ROM Read Class 1 Data (32 bytes)
DAh W Kanji ROM Select Class 2 Code (lower 6 bits)
DBh W Kanji ROM Select Class 2 Code (upper 6 bits)
DBh R Kanji ROM Read Class 2 Data (32 bytes)
donc la combinaison de cette adresse primaire avec les bits d'adesses A0 A1 A2 va décoder toutes les adresses voulues
tu verras le LS154 en action il faut bien tous ses bits d'adresses présent a 1 ou 0 sur A3 , A4 , A5 , A6 et A7 pour pouvoir actionner sa sortie 11
qui répond a l'adresse D0
extrait de PORTAR
D0-D7 ? External Floppy Disk Controller
D8h W Kanji ROM Select Class 1 Code (lower 6 bits)
D9h W Kanji ROM Select Class 1 Code (upper 6 bits)
D9h R Kanji ROM Read Class 1 Data (32 bytes)
DAh W Kanji ROM Select Class 2 Code (lower 6 bits)
DBh W Kanji ROM Select Class 2 Code (upper 6 bits)
DBh R Kanji ROM Read Class 2 Data (32 bytes)
donc la combinaison de cette adresse primaire avec les bits d'adesses A0 A1 A2 va décoder toutes les adresses voulues
Hé hé
J'ai bien compris. Le signal Kanji est généré lorsque l'adresse D0 est sollicité à travers LS154 au moyen de A3 à A7
Bizarrement, dans ta citation, D0 est l'adresse d'un lecteur de disquette externe, mais bon je saisi peut être pas toutes les subtilités
En tous cas merci, je sais ce qu'il me reste à faire
J'ai bien compris. Le signal Kanji est généré lorsque l'adresse D0 est sollicité à travers LS154 au moyen de A3 à A7
Bizarrement, dans ta citation, D0 est l'adresse d'un lecteur de disquette externe, mais bon je saisi peut être pas toutes les subtilités
En tous cas merci, je sais ce qu'il me reste à faire
D0 est l'adresse primaire décodée
le reste est décodé par les puces branchées sur les signaux A0 , A1 , A2
mais sur le fond tu as raison D0 a D7 sont réservés au disque externe avec un ?
si on combine D0 a A0 A1 A2 on tombe pile dans D0 a D7
le kanji commençant a D8
je regarde de plus prés !
le reste est décodé par les puces branchées sur les signaux A0 , A1 , A2
mais sur le fond tu as raison D0 a D7 sont réservés au disque externe avec un ?
si on combine D0 a A0 A1 A2 on tombe pile dans D0 a D7
le kanji commençant a D8
je regarde de plus prés !
En attendant, voici le montage Frankensteinien pour M27C1001 sur M27C256
Commencer par dessouder ce fil (Registre F4 ?)
Souder directement sur les Pin de l'Eprom M27C256 un ligne de support Tulipes de la Pin 15 à 22..
Nb: La pin 23 du M27C1001 qui viendra par dessus la Pin 21 de M27C256 ne sera pas connecté.
Positionner M27C1001 en ayant préalablement inséré l'autre ligne de support tulipe sur les Pins 11, 12, 13 et 14.
Une fois ajusté correctement, souder le support.
ATTENTION *** ATTENTION *** ATTENTION.
[Mode Carré Blanc Brigitte Lahaie interdit aux moins de 18 ans ON]
Finalement, voici le résulta.
Y'a quelque chose d'animal dans ce montage
Replacer l'Eprom et ressouder le Fil du registre F4.
Voila le résulta final.
La suite ce Week End
Edité par
igal
Le 16/12/2011 à 13h56
Commencer par dessouder ce fil (Registre F4 ?)
Souder directement sur les Pin de l'Eprom M27C256 un ligne de support Tulipes de la Pin 15 à 22..
Nb: La pin 23 du M27C1001 qui viendra par dessus la Pin 21 de M27C256 ne sera pas connecté.
Positionner M27C1001 en ayant préalablement inséré l'autre ligne de support tulipe sur les Pins 11, 12, 13 et 14.
Une fois ajusté correctement, souder le support.
ATTENTION *** ATTENTION *** ATTENTION.
[Mode Carré Blanc Brigitte Lahaie interdit aux moins de 18 ans ON]
Finalement, voici le résulta.
Y'a quelque chose d'animal dans ce montage
Replacer l'Eprom et ressouder le Fil du registre F4.
Voila le résulta final.
La suite ce Week End
Edité par
igal
Le 16/12/2011 à 13h56
j'ai recherché un point pas encore clair bien clair : le signal /KROM1_EN
il est présent sur la patte 6 de IC171 74LS175 et correspond au port F5 bit 0 qui set a désactiver le Kanji
pour le décodage par le port D8 il semble y avoir un malaise car le circuit répond bien uniquement au port D0 , je creuse l'affaire
il est présent sur la patte 6 de IC171 74LS175 et correspond au port F5 bit 0 qui set a désactiver le Kanji
pour le décodage par le port D8 il semble y avoir un malaise car le circuit répond bien uniquement au port D0 , je creuse l'affaire
