L'atelier [EN COURS] KANJI 1.0 Un survol rapide du System Kanji dans le MSX2+
Reprise du message précédent
avec un MSX2 basic Européen (sans Rom Kanji donc) on peut egalement avoir accée au Kanji avec des programmes en RAM , je crois me souvenir de cela avec des programmes des Disc Stations par exemple . Voir a d'autre polices specifique comme les caracteres Arabes (MSX Shark) voir probablement Russes
Edité par
TurboSEB
Le 02/07/2011 à 10h16
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Jolie tout ça Zebibizen
Je me pose une question!!! Avec nos 4mo de ram en mapper, n'y aurait il pas un moyen de charger la rom kanji en ram en bootant d'un support de stockage genre sd card ou compact flash?? Je pense qu'il serrait peut etres possible de charger ce programme dans une adresse ram specifique non??
Je me pose une question!!! Avec nos 4mo de ram en mapper, n'y aurait il pas un moyen de charger la rom kanji en ram en bootant d'un support de stockage genre sd card ou compact flash?? Je pense qu'il serrait peut etres possible de charger ce programme dans une adresse ram specifique non??
en fait pour IORD IOWR on peut prendre les 2 portes qui restent dans ton LS32 en orange
les numéros sont pour un schéma global on est pas obligé de les respecter
D0 a D7 sont en fait &HD0 a &HD7 ce sont les adresses du port I/O répondant au décodage
les ports I/O ( input / output ) ou entrées/sorties sont le moyen de communiquer avec un périphérique
chaque périphérique répond a une adresse spécifique
le bon lien pour avoir la liste des ports et leur utilisation : http://nocash.emubase.de/portar.htm
autre lien : http://map.grauw.nl/resources/msx_io_ports.php
les numéros sont pour un schéma global on est pas obligé de les respecter
D0 a D7 sont en fait &HD0 a &HD7 ce sont les adresses du port I/O répondant au décodage
les ports I/O ( input / output ) ou entrées/sorties sont le moyen de communiquer avec un périphérique
chaque périphérique répond a une adresse spécifique
le bon lien pour avoir la liste des ports et leur utilisation : http://nocash.emubase.de/portar.htm
autre lien : http://map.grauw.nl/resources/msx_io_ports.php
dans la cartouche de zebibizen on retrouve la ROM 531000 les puces LS174 x 2 et LS 393 du schéma
le décodeur d'adresses est certainement le LS138

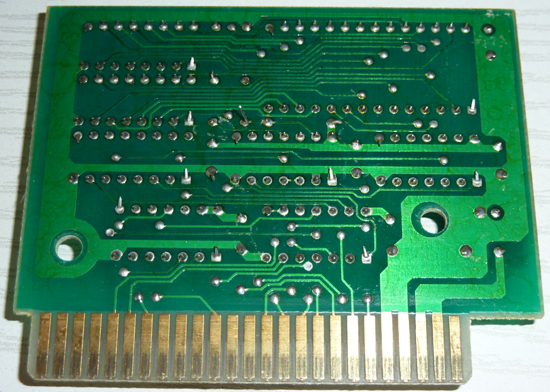

su Zebibizen nous fait une belle photo coté piste on peut faire le schéma de celle ci qui a l'air plus simple
le décodeur d'adresses est certainement le LS138
su Zebibizen nous fait une belle photo coté piste on peut faire le schéma de celle ci qui a l'air plus simple
Il y a différents types de Kanji ROM.
Il y a la première version dont la ROM fait 128Ko qui contient que les Kanji niveau 1.
Il y a le Kanji BASIC qui n'est pas toujours inclu je crois.
Il y a la deuxième version dont la ROM fait 256Ko qui contient les Kanji niveau 1 et 2. Apparue en même temps que les 2+ je crois.
Il y a aussi le MSX-JE qui facilite la saisie des Kanji. Cette dernière n'est présente que dans cartouches ou MSX les plus récents.
Enfin bref, il faut faire en fonction de ce que le BIOS gère. Sinon ça risque de déconner.
Voici des cartouches que j'avais notées car il y a la totale même le MSX-JE :
HBI-J1
- Kanji ROM niveau 1 et 2
- Kanji Basic
- MSX-JE.
HALNOTE
- interface graphique (l'ancêtre de MSX-View apparemment)
- SRAM utilisée en tant que mémoire cache
- Kanji ROM niveau 1 et 2
- Kanji Basic
- MSX-JE.
MSX-WriteII
- traitement de texte
- Kanji ROM niveau 1 et 2
- Kanji Basic
- MSX-JE.
Pour savoir un il y a le MSX-JE ou pas, il sufit d'entrer "CALL KANJI" sous BASIC et de presser [CTRL]+[SPACE]. A partir de ce moment là, si on presse [s] puis [a], ça affiche "SA" (en double caractères double taille) si le MSX-JE n'est pas présent. Si le MSX-JE est présent ça affiche "さ” (le caractère japonais qui se prononce "sa"). Edité par GDX Le 02/07/2011 à 16h37
Il y a la première version dont la ROM fait 128Ko qui contient que les Kanji niveau 1.
Il y a le Kanji BASIC qui n'est pas toujours inclu je crois.
Il y a la deuxième version dont la ROM fait 256Ko qui contient les Kanji niveau 1 et 2. Apparue en même temps que les 2+ je crois.
Il y a aussi le MSX-JE qui facilite la saisie des Kanji. Cette dernière n'est présente que dans cartouches ou MSX les plus récents.
Enfin bref, il faut faire en fonction de ce que le BIOS gère. Sinon ça risque de déconner.
Voici des cartouches que j'avais notées car il y a la totale même le MSX-JE :
HBI-J1
- Kanji ROM niveau 1 et 2
- Kanji Basic
- MSX-JE.
HALNOTE
- interface graphique (l'ancêtre de MSX-View apparemment)
- SRAM utilisée en tant que mémoire cache
- Kanji ROM niveau 1 et 2
- Kanji Basic
- MSX-JE.
MSX-WriteII
- traitement de texte
- Kanji ROM niveau 1 et 2
- Kanji Basic
- MSX-JE.
Pour savoir un il y a le MSX-JE ou pas, il sufit d'entrer "CALL KANJI" sous BASIC et de presser [CTRL]+[SPACE]. A partir de ce moment là, si on presse [s] puis [a], ça affiche "SA" (en double caractères double taille) si le MSX-JE n'est pas présent. Si le MSX-JE est présent ça affiche "さ” (le caractère japonais qui se prononce "sa"). Edité par GDX Le 02/07/2011 à 16h37
Le dos nu

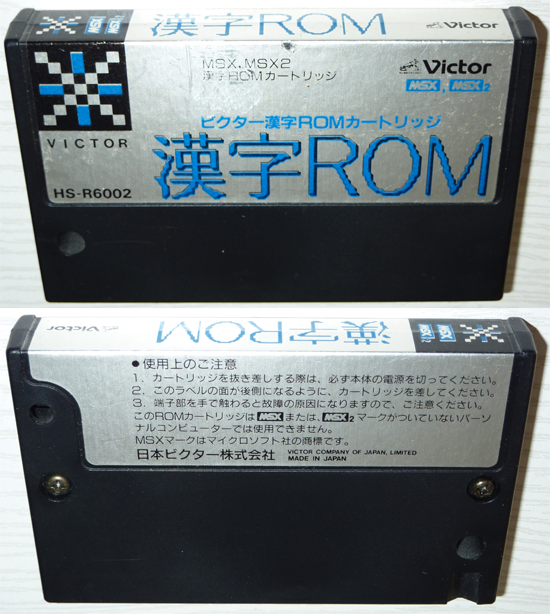

Comme MSX faq ne connait pas cette cartouche HS-R6002
je l'ai testé avec le Kanji Show chez PassionMsx
c'est un programme en basic donc le Kanji basic fonctionne
Ma cartouche est compatible Kanji ROM niveau 1, MSX-JE & Kanji ROM niveau 2 sont absents
Logique vu que le Kanji 2 est apparu avec le msx2+
Du coup j'ai passé mon WX à la moulinette, lui il a la totale (1 & 2 & JE)
Comme MSX faq ne connait pas cette cartouche HS-R6002
je l'ai testé avec le Kanji Show chez PassionMsx
c'est un programme en basic donc le Kanji basic fonctionne
Ma cartouche est compatible Kanji ROM niveau 1, MSX-JE & Kanji ROM niveau 2 sont absents
Logique vu que le Kanji 2 est apparu avec le msx2+
Du coup j'ai passé mon WX à la moulinette, lui il a la totale (1 & 2 & JE)
Lut Zebibizen:
Intéressante cette cartouche
Je materai bien sous les jupons de la Kanji à Galine
En attendant, voila ou j'en suis.
Image devenue Obsolète.
@ Jipe: Je pense pas avoir fait de bétises
Peux tu me dire si les signaux A3, A4, A5, et A6 suffisent pour obtenir le signal [IO KNJ] à l'aide du 74 LS 154 ou alors il faut compléter avec A7 qui passe par le 74 LS 04?
Si c'est le cas, je peux sans doute utiliser le 74 LS 04 déjà implanté, et utiliser une "Porte Libre"!
Peux tu me confirmer ceci:
1) J'envoie A7 sur la Pin 5 du 74 LS 04, et je récupère le signal en sortie sur la Pin 6.
2) Le câble Pin 6 du 74 LS 04 => Pin 10 de 74 LS 154.
Merci de ton aide
Edité par
igal
Le 09/11/2011 à 11h42
Intéressante cette cartouche
Je materai bien sous les jupons de la Kanji à Galine
En attendant, voila ou j'en suis.
Image devenue Obsolète.
@ Jipe: Je pense pas avoir fait de bétises
Peux tu me dire si les signaux A3, A4, A5, et A6 suffisent pour obtenir le signal [IO KNJ] à l'aide du 74 LS 154 ou alors il faut compléter avec A7 qui passe par le 74 LS 04?
Si c'est le cas, je peux sans doute utiliser le 74 LS 04 déjà implanté, et utiliser une "Porte Libre"!
Peux tu me confirmer ceci:
1) J'envoie A7 sur la Pin 5 du 74 LS 04, et je récupère le signal en sortie sur la Pin 6.
2) Le câble Pin 6 du 74 LS 04 => Pin 10 de 74 LS 154.
Merci de ton aide
Edité par
igal
Le 09/11/2011 à 11h42
MSXlegend :
Je serais curieux d'avoir la liste des ingrediants pour le kanji, tu peux me faire ça igal, car sur ton schemas je ne sais pas quelles sont les ls d'origine et les ls rajoutés.
tu va pouvoir refermer ton capot avec toutes ces modif ??
tu va pouvoir refermer ton capot avec toutes ces modif ??
Lut Légend.
Tous les Ls nécessaires pour le Kaniji sont sur le dernier dessin.
Il manque encore le 74 LS 154 pour lequel j'attend quelques précisions de Jipe.
Hardware:
***********
74 LS 32 X 3
74 LS 174 X 2
74 LS 04 X 1
74 LS 534 X 1
74 LS 394 X 1
74 LS 154 X 1 (Pas encore dessiné)
53100 X 1 (128 K)
Deux Résistance avec une valeur inconnue.
une Plaque à essais.
Software:
**********
La ROM à trouver et à Flasher dans l'Eprom 531000.
L'Eprom 531000 fait 1 Mb (128 Ko) et ne permet donc pas d'utiliser la version 2 des Kanji. (A en croire les infos de GDX).
Je pense pas trop me tromper...Mais ça reste à confirmer quand même...
je regarde pour une solution plus simple que le LS154
sinon oui tu peux prendre la porte du LS04 libre qui doit être connecté sur A7
petite parenthése j'utilise PROTEUS et surtout ISIS qui permet de simuler et d'animer un circuit avec toute sorte de composants ( circuit intégrés , transistors , etc )
il y a une version démo sur leur site pour les curieux
sinon oui tu peux prendre la porte du LS04 libre qui doit être connecté sur A7
petite parenthése j'utilise PROTEUS et surtout ISIS qui permet de simuler et d'animer un circuit avec toute sorte de composants ( circuit intégrés , transistors , etc )
il y a une version démo sur leur site pour les curieux

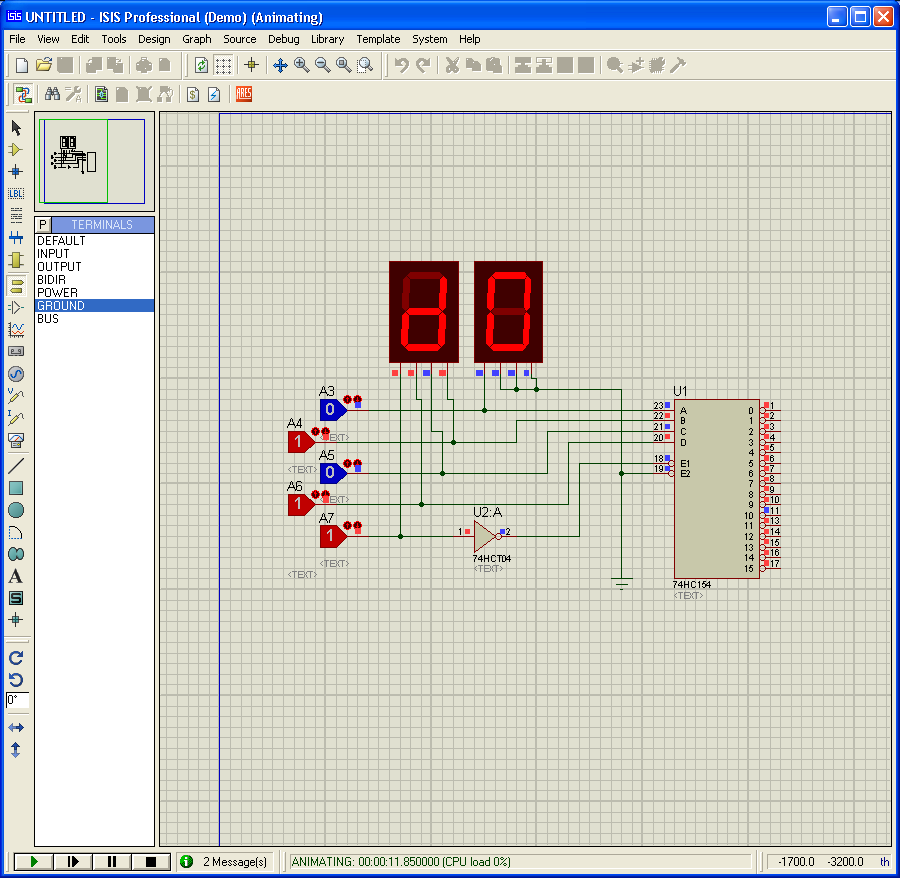

ça donne ça , on peut faire l'animation et changer les bits pour voir ce qui se passe coté logique
mais sur la version demo il n'y a pas de sauvegarde
cliquez sur l'image pour l'agrandir
mais sur la version demo il n'y a pas de sauvegarde
cliquez sur l'image pour l'agrandir
L’intérêt est de valider le comportement d'un signal à travers un ou plusieurs composants Passifs et actifs?
Tu peux déterminer si tel Ci combiné à tel autre permet de simuler/remplacer un Ci difficilement trouvable?
Visualiser et déterminer virtuellement la provenance d'un court circuit ou dysfonctionnement?
J'ai brièvement ce genre de logiciel, mais j'y comprends absolument rien..Pas eu la patience
Savoir comment ce comporte les portes logique ou les différent amplificateurs que l'on trouve dans les differents circuit, c'est pas trop compliqué , voir ce lien ,deja donné :
http://issuu.com/agor/docs/cours_de_logique_binaire-partie_1
ou encore : http://www.elektronique.fr/cours/porte-logique/
ou ce fichier , pour apprendre les bases de l'éléctronique (compté deux ou trois ans d'études pour maitrisé ) : http://www.megaupload.com/?d=X70VXX10
Je ne connais pas les differents circuit par coeur, mais ceux-ci comporte souvent différentes portes logique associées par un ,deux ou quatres en general, ainsi que les pattes d'alimentation (NB, les schemas de Igal sont tres bien fait ) . Dans le principe , ce n'est pas tres compliqué de remplacé, un composant contenant 4 portes par deux composants contenant chacuns 2 portes, il y a plus de cablage, mais c'est faisable, il faut pratiqué (ce qui n'est pas mon cas) C'est pour cela que j'apprecie les montages proposé par IGAL ou MSXLégend, il faut osé
Edité par
TurboSEB
Le 07/07/2011 à 21h28
http://issuu.com/agor/docs/cours_de_logique_binaire-partie_1
ou encore : http://www.elektronique.fr/cours/porte-logique/
ou ce fichier , pour apprendre les bases de l'éléctronique (compté deux ou trois ans d'études pour maitrisé
) : http://www.megaupload.com/?d=X70VXX10Je ne connais pas les differents circuit par coeur, mais ceux-ci comporte souvent différentes portes logique associées par un ,deux ou quatres en general, ainsi que les pattes d'alimentation (NB, les schemas de Igal sont tres bien fait
) . Dans le principe , ce n'est pas tres compliqué de remplacé, un composant contenant 4 portes par deux composants contenant chacuns 2 portes, il y a plus de cablage, mais c'est faisable, il faut pratiqué (ce qui n'est pas mon cas) C'est pour cela que j'apprecie les montages proposé par IGAL ou MSXLégend, il faut osé
Edité par
TurboSEB
Le 07/07/2011 à 21h28
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Jipe :
je regarde pour une solution plus simple que le LS154
sinon oui tu peux prendre la porte du LS04 libre qui doit être connecté sur A7
petite parenthése j'utilise PROTEUS et surtout ISIS qui permet de simuler et d'animer un circuit avec toute sorte de composants ( circuit intégrés , transistors , etc )
il y a une version démo sur leur site pour les curieux
sinon oui tu peux prendre la porte du LS04 libre qui doit être connecté sur A7
petite parenthése j'utilise PROTEUS et surtout ISIS qui permet de simuler et d'animer un circuit avec toute sorte de composants ( circuit intégrés , transistors , etc )
il y a une version démo sur leur site pour les curieux
Hello Jipe
Qu'entends tu par "Une solution plus simple que le LS154"?
Le remplacement par un autre LS plus répandu!
Je pose la question parce j'ai pas trouvé ce composant
Merci
