L'atelier un Turbo 7Mhz pour votre MSX Montage électronique
Est-ce que quelque aurait des infos sur la version de Hansotten.
Je voulais upgrader mon 8255 a 7 Mhz, mais le probléme c'est que le circuit imprimé ne correspond pas du tout au schéma de principe.
Par exemple:
Sur le circuit imprimé, la PIN 4 et 11 du 74LS00 sont ensembles alors que sur le schéma de principe la 4 et 11 sont avec la PIN 1 du 74LS74.
.... Edité par metalgear2 Le 13/10/2014 à 00h03
Je voulais upgrader mon 8255 a 7 Mhz, mais le probléme c'est que le circuit imprimé ne correspond pas du tout au schéma de principe.
Par exemple:
Sur le circuit imprimé, la PIN 4 et 11 du 74LS00 sont ensembles alors que sur le schéma de principe la 4 et 11 sont avec la PIN 1 du 74LS74.
.... Edité par metalgear2 Le 13/10/2014 à 00h03
salut
pour les version MSX2 y as un schema a 7Mhz bien moins compliquer me semble t il !!
Turbo 7 MHz voor MSX2.pdf
turbo7mhz.pdf
peut etre mieux que ta version photocopie !! et prevu pour MSX2 et Philips !!
pour les version MSX2 y as un schema a 7Mhz bien moins compliquer me semble t il !!
Turbo 7 MHz voor MSX2.pdf
turbo7mhz.pdf
peut etre mieux que ta version photocopie !! et prevu pour MSX2 et Philips !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
bpmsx :

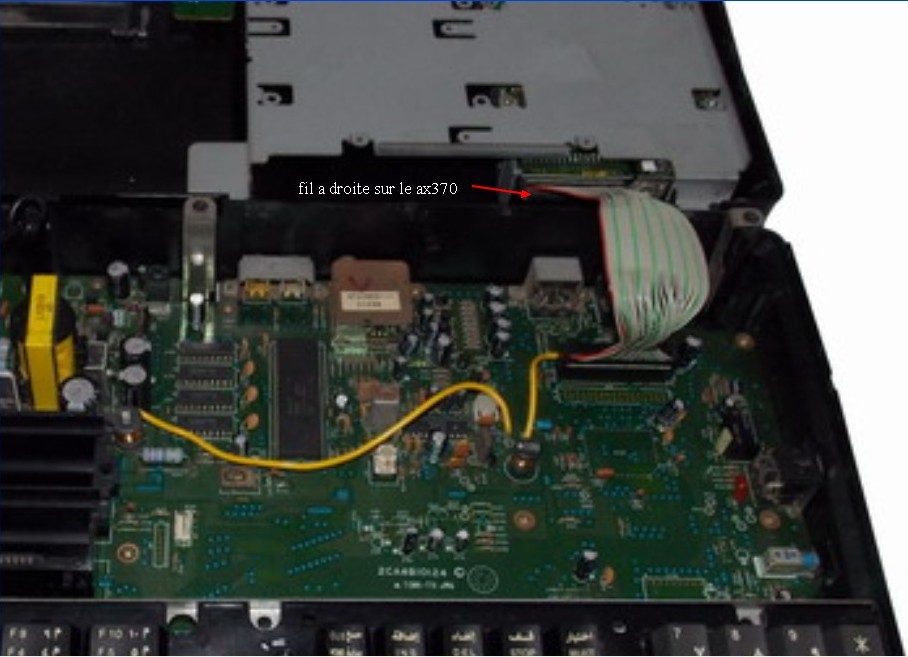

si ca peu aider
Merci pour ton aide. Le probléme, c'est que je sais pas si il faut faire confiance au circuit ou au schéma
Il me semble qu'il y a confusion entre le kit 7mhz et la modif 6mhz
Bonsoir,
J'essai ede faire fonctionner le fréquencemétre sous Proteus, mais impossible de lui faire reconnaitre quand il est connecté a un oscillateur.
Avec le signal DCLOCK qui est avec Proteus, pas de probléme. ( L'affichage se fait en Hz ).
Mais dés que je réalise un oscillateur, il ne m'affiche pas la fréquence. Ne pas faire attention aux signal positif et négatif, la capture d'écran est faite comme ça.
Est-ce que quelqu'un connait la manip pour l'utliser avec un oscillateur.
Merci.
.... Edité par metalgear2 Le 16/10/2014 à 18h56
J'essai ede faire fonctionner le fréquencemétre sous Proteus, mais impossible de lui faire reconnaitre quand il est connecté a un oscillateur.
Avec le signal DCLOCK qui est avec Proteus, pas de probléme. ( L'affichage se fait en Hz ).
Mais dés que je réalise un oscillateur, il ne m'affiche pas la fréquence. Ne pas faire attention aux signal positif et négatif, la capture d'écran est faite comme ça.
Est-ce que quelqu'un connait la manip pour l'utliser avec un oscillateur.
Merci.
.... Edité par metalgear2 Le 16/10/2014 à 18h56
En mode fréquencemétre CE et RST sont inactif, enfin, c'est ce que dit la documentation. Mais j'ai quand même fait l'essai
Jipe :
utilise des 74LS04 a la place des 14 , les 14 ont des triggers
Aie aie aie !!!!! qui c'est le meilleur, bin comme dab
Merci bien m'sieur.
Bonsoir,
Jipe, une p'tite question :
Est-ce que tu as déjà fait un upgrade d'une plaquette 6 Mhz sur un MSX1 ?
Merci Edité par metalgear2 Le 18/10/2014 à 20h42
Jipe, une p'tite question :
Est-ce que tu as déjà fait un upgrade d'une plaquette 6 Mhz sur un MSX1 ?
Merci Edité par metalgear2 Le 18/10/2014 à 20h42
Bonjour,
En faite, je fais l'essai sur un YIS503. C'est plus facile a trouver le 3.58Mhz qu'un MSX avec un MSXEngine.
Sur le YIS503, il y a une petite carte fille avec les deux quartz. Un pour le VDP et un pour le CPU.
Sur le schéma, il existe un strap "J3" que j'ai enlevé et J'ai mit la plaquette entre les deux. Schéma avec le strap "J3" entouré en rouge. A l'allumage, le MSX réagit différemment a chaque fois.
....
En faite, je fais l'essai sur un YIS503. C'est plus facile a trouver le 3.58Mhz qu'un MSX avec un MSXEngine.
Sur le YIS503, il y a une petite carte fille avec les deux quartz. Un pour le VDP et un pour le CPU.
Sur le schéma, il existe un strap "J3" que j'ai enlevé et J'ai mit la plaquette entre les deux. Schéma avec le strap "J3" entouré en rouge. A l'allumage, le MSX réagit différemment a chaque fois.
Avant de faire la modif du dessus, j'ai fait un essai en mettant la PIN6 du Z80 en l'air et j'ai envoyé 6 Mhz simplement a cette PIN.
En mode 3.5 Mhz, le MSX démarre bien. En mode 6 Mhz, le MSX démarre avec quelques caractéres bizarre à l'écran.
En mode 3.5 Mhz, le MSX démarre bien. En mode 6 Mhz, le MSX démarre avec quelques caractéres bizarre à l'écran.
....
