L'atelier un Turbo 7Mhz pour votre MSX Montage électronique
Reprise du message précédent
Ca fait toujours réver un MSX qui pédale plus vite.Surtout pour les flash et les dir comme tu le précise.
Faudra que je m'y attelle un de ces quatres.
En tout cas ca m'interesse si ca modifie pas mes machines d'origine
Un système turbo est matériellement impossible a mettre en cartouche. Il faut obligatoirement ouvrir la machine pour 2 raisons principales :
- Changer le Z80A (3.57Mhz) par un Z80B (6Mhz)
- Interrompre (Couper) la fréquence qui alimente le CPU.
Il faut aussi savoir que les signaux d'un Z80 sont pratiquement toujours précédé par des buffers.
Donc si le Z80 est en cartouche, il sera après les buffers et un buffer ne travaille pas dans les deux sens (Les connaisseurs me comprendront). Edité par metalgear2 Le 29/08/2016 à 01h38
- Changer le Z80A (3.57Mhz) par un Z80B (6Mhz)
- Interrompre (Couper) la fréquence qui alimente le CPU.
Il faut aussi savoir que les signaux d'un Z80 sont pratiquement toujours précédé par des buffers.
Donc si le Z80 est en cartouche, il sera après les buffers et un buffer ne travaille pas dans les deux sens (Les connaisseurs me comprendront). Edité par metalgear2 Le 29/08/2016 à 01h38
le bon kit travaille a 7mhz et utlise un z80H capable de 10 Mhz
le MSX ne travaille pas tout le temps a 7 Mhz
il repasse a 3,5 MHz lors de certains accés ( faut que je retrouve le schéma )
le MSX ne travaille pas tout le temps a 7 Mhz
il repasse a 3,5 MHz lors de certains accés ( faut que je retrouve le schéma )
Bonsoir,
J'avais essayé toute les versions qui sont dans ce sujet, j'en ai trouvé aucun qui fonctionner correctement.
Même sous BASIC ou sous DOS, il y avait des caractères bizarre à l'affichage.
Le seul que je n'ai pas fait, c'est celui qui a un Z0858110PSC.
Celui qui fonctionne le mieux, qui ne me pose aucun problème à l'affiche et que j'ai validé définitivement , c'est le dernier que j'ai posté hier. C'est du VHDL avec un diviseur de fréquence qui délivre plusieurs fréquences.
Résultat d'un test avec les programme de la version posté par Jipe ici : http://www.msxvillage.fr/forum/topic.php?id=584&pt=6#m52986
On peut voir que c'est quand même deux fois plus rapide

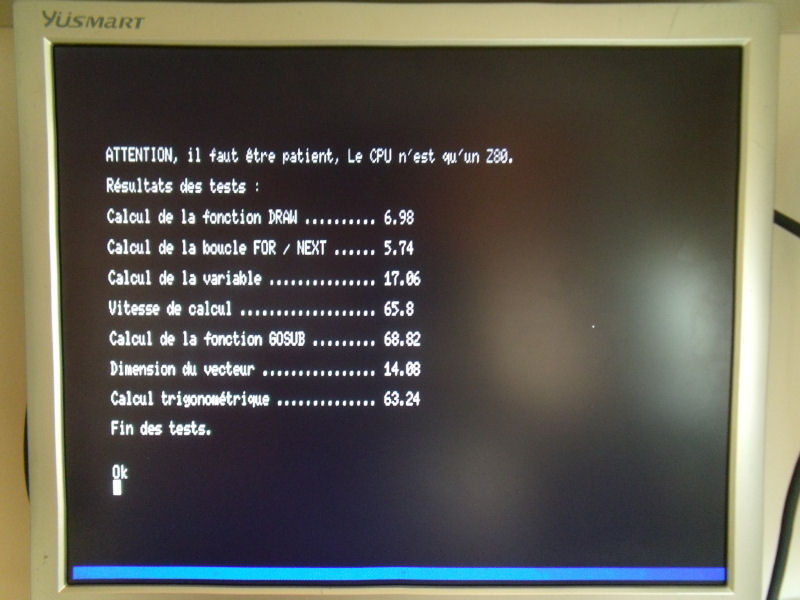

Test avec une fréquence de 3.57Mhz:
Test avec une fréquence de 6Mhz:
Citation :
Il me semble que les schémas 7Mhz sont sur ce post.
J'avais essayé toute les versions qui sont dans ce sujet, j'en ai trouvé aucun qui fonctionner correctement.
Même sous BASIC ou sous DOS, il y avait des caractères bizarre à l'affichage.
Le seul que je n'ai pas fait, c'est celui qui a un Z0858110PSC.
Celui qui fonctionne le mieux, qui ne me pose aucun problème à l'affiche et que j'ai validé définitivement , c'est le dernier que j'ai posté hier. C'est du VHDL avec un diviseur de fréquence qui délivre plusieurs fréquences.
Résultat d'un test avec les programme de la version posté par Jipe ici : http://www.msxvillage.fr/forum/topic.php?id=584&pt=6#m52986
On peut voir que c'est quand même deux fois plus rapide
Test avec une fréquence de 3.57Mhz:
Test avec une fréquence de 6Mhz:
