L'atelier [FINI] Réparation d'un 8280
@Jipe J'ai fait du caca avec mon 8280 hier... Il y a quelques temps j'avais tenté un upgrade mémoire (qui a déconné) mais je n'avais plus de composants, je l'ai laissé de côté.
J'ai voulu le remettre en fonctionnement "normal" hier avec ses 128K
Avant, j'ai posé des supports tulipes sur les 4 composants mémoires (histoire de retenter l'upgrade plus tard)
- Il ne boote plus ! Si je lui mets une cartouche mémoire (HOMER) il démarre mais je n'ai pas de son
J'ai changé les 4 mémoires pensant qu'elles étaient grillés... Idem
A part IC146, IC111, IC149 et IC131, je n'avais rien touché d'autres...
Une piste sur ce qui pourrait déconner ?
J'ai voulu le remettre en fonctionnement "normal" hier avec ses 128K
Avant, j'ai posé des supports tulipes sur les 4 composants mémoires (histoire de retenter l'upgrade plus tard)
- Il ne boote plus ! Si je lui mets une cartouche mémoire (HOMER) il démarre mais je n'ai pas de son
J'ai changé les 4 mémoires pensant qu'elles étaient grillés... Idem
A part IC146, IC111, IC149 et IC131, je n'avais rien touché d'autres...
Une piste sur ce qui pourrait déconner ?
HS :
repérer les composants sur les services manuals MSX en PDF...
a quand un MSX PCB explorer "à la" Amiga
http://www.amigapcb.org/
repérer les composants sur les services manuals MSX en PDF...
a quand un MSX PCB explorer "à la" Amiga
http://www.amigapcb.org/
la liste des CI non renseignés directement sur le schéma est a la page du VDP
tout les composants cités servent au mapper
il faut vérifier toutes les pistes une a une pour voir si tu n'en as pas coupé une au dessoudage
il arrive aussi que des trous métallisés sautent au dessoudage
IC146 : 74LS157 multiplexage adresses ram
IC111 : 74LS32
-4 /CAS2
-1 /CAS1
-2 /WR pour le LS660
-3 /RD pour le IC131 lecture des ports mapper
IC149 : 74LS670 registre du mapper
IC131 : 74LS125
-4 ampli pour D0
-3 memoire pour lecture port mapper
-2 memoire pour lecture port mapper
-1 memoire pour lecture port mapper
le 8280 peux démarrer avec 64k avec les rams en IC134 et IC133
tu n'avais pas touché aux R127 R128 pour ta modif ?
tout les composants cités servent au mapper
il faut vérifier toutes les pistes une a une pour voir si tu n'en as pas coupé une au dessoudage
il arrive aussi que des trous métallisés sautent au dessoudage
IC146 : 74LS157 multiplexage adresses ram
IC111 : 74LS32
-4 /CAS2
-1 /CAS1
-2 /WR pour le LS660
-3 /RD pour le IC131 lecture des ports mapper
IC149 : 74LS670 registre du mapper
IC131 : 74LS125
-4 ampli pour D0
-3 memoire pour lecture port mapper
-2 memoire pour lecture port mapper
-1 memoire pour lecture port mapper
le 8280 peux démarrer avec 64k avec les rams en IC134 et IC133
tu n'avais pas touché aux R127 R128 pour ta modif ?

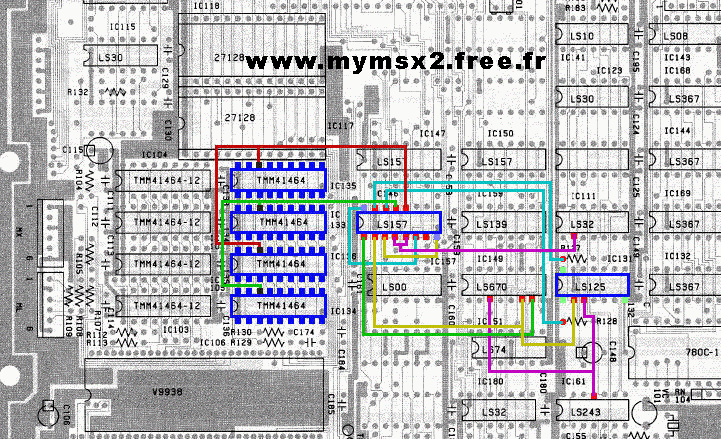

La classique 256k qu'on retrouve chez Philippe :
En fait j'ai voulu la faire "trop vite" sans enlever la CM, juste par le dessus. Ca n'a pas marché.
Au niveau des 4 RAM, vu l'accès, j'avais un doute sur le fait que mes soudures sandwich soient OK, alors j'ai tout redessoudé (et j'ai galéré, pas mal chauffé, mais j'ai vérifié mes pistes, ça avait l'air OK, je vais rechecker) et mis des supports tulipes pour que ce soit plus propre et aisé si je veux refaire cette modif plus tard. J'ai viré aussi tout le reste bien sûr.
En fait j'ai voulu la faire "trop vite" sans enlever la CM, juste par le dessus. Ca n'a pas marché.
Au niveau des 4 RAM, vu l'accès, j'avais un doute sur le fait que mes soudures sandwich soient OK, alors j'ai tout redessoudé (et j'ai galéré, pas mal chauffé, mais j'ai vérifié mes pistes, ça avait l'air OK, je vais rechecker) et mis des supports tulipes pour que ce soit plus propre et aisé si je veux refaire cette modif plus tard. J'ai viré aussi tout le reste bien sûr.
https://repairbas.file-hunter.com/new-doc/english_BAS%2318_256%20kB%20RAM%20for%20the%20Philips%20NMS%208250.pdf
Edité par
popolon
Le 13/01/2024 à 14h57

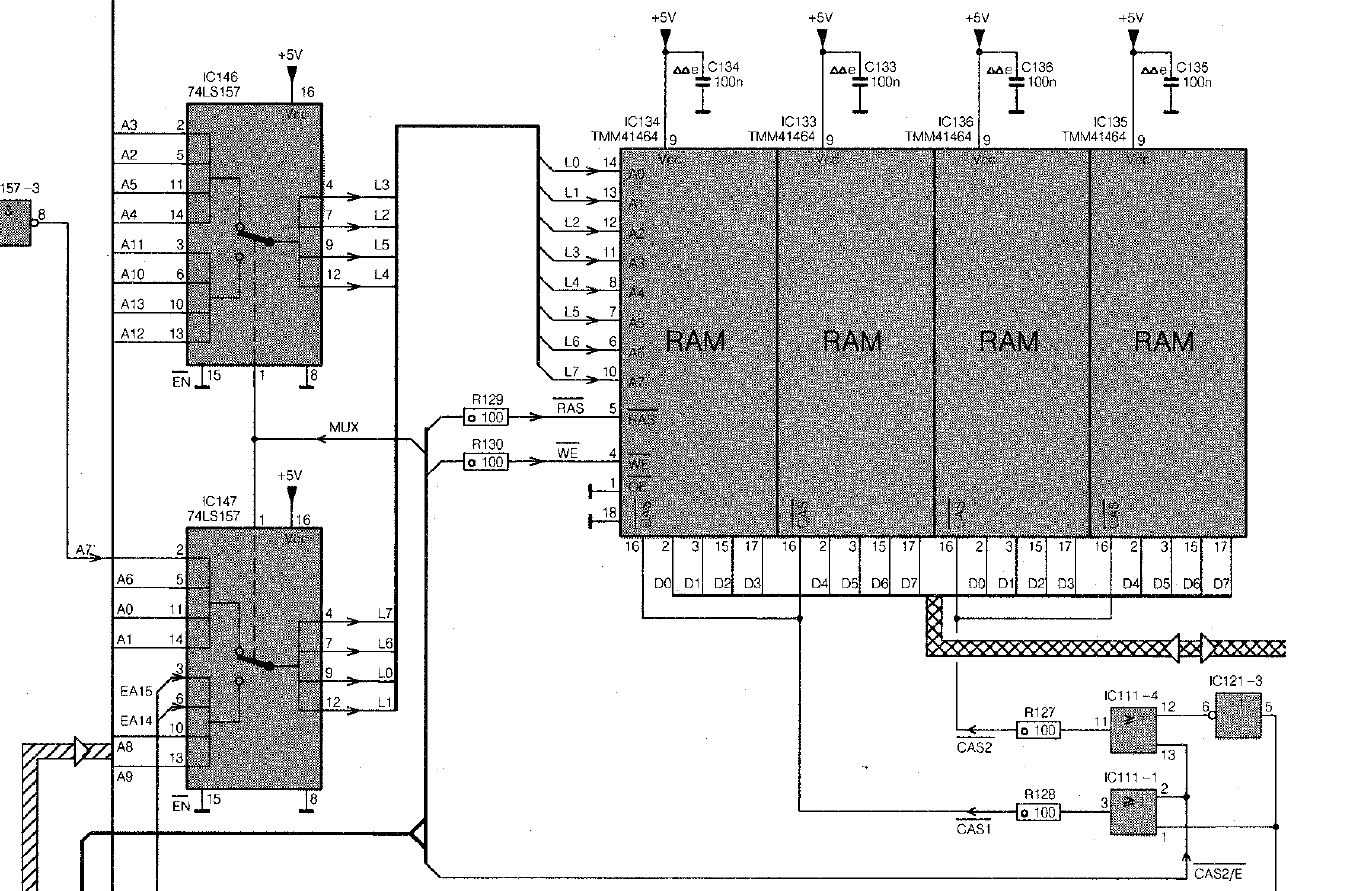

je travaille directement avec le schéma PDF x 300 jamais avec les pistes car c'est en couleur avec recto verso sur la même feuille donc illisible et pourtant j'ai l'original
pour vérifier les pistes des mémoires il y a beaucoup de signaux en commun L0 à L7, /RAS, /WE , les +5V , les GND sur 18 et 1
pour les D0 à D3 et D4 à D7 c'est par paires ainsi que les /CAS1 /CAS2
pour vérifier les pistes des mémoires il y a beaucoup de signaux en commun L0 à L7, /RAS, /WE , les +5V , les GND sur 18 et 1
pour les D0 à D3 et D4 à D7 c'est par paires ainsi que les /CAS1 /CAS2
Citation :
https://repairbas.file-hunter.com/new-doc/english_BAS%2318_256%20kB%20RAM%20for%20the%20Philips%20NMS%208250.pdf
j'ai regardé et analysé son montage il manque un GND sur la pin 3 du LS128 pour que ça fonctionne
Merci Jipe pour le schéma, j'ai quand même du mal à le décrypter pour faire mes tests de continuité, ne sachant pas exactement sur quels pins me positionner.
Si tu prends D0 par exemple, C'est Pin2 de la RAM1 vers Pin2 de la RAM3 ?
Si tu prends D0 par exemple, C'est Pin2 de la RAM1 vers Pin2 de la RAM3 ?
oui c'est bien ça
les D0 à D7 sont sur le bus de données
tu peux les vérifier en prenant les signaux entre une ROM et avec les RAM
signaux sur les ROM IC118 ou IC119
D0 pin 11
D1 pin 12
D2 pin 13
D3 pin 15
D4 pin 16
D5 pin 17
D6 pin 18
D7 pin 19
pour les RAMS IC134 IC136
D0 pin 2
D1 pin 3
D2 pin 15
D3 pin 17
pour les RAMS IC133 IC135
D4 pin 2
D5 pin 3
D6 pin 15
D7 pin 17
les D0 à D7 sont sur le bus de données
tu peux les vérifier en prenant les signaux entre une ROM et avec les RAM
signaux sur les ROM IC118 ou IC119
D0 pin 11
D1 pin 12
D2 pin 13
D3 pin 15
D4 pin 16
D5 pin 17
D6 pin 18
D7 pin 19
pour les RAMS IC134 IC136
D0 pin 2
D1 pin 3
D2 pin 15
D3 pin 17
pour les RAMS IC133 IC135
D4 pin 2
D5 pin 3
D6 pin 15
D7 pin 17
Jipe :
j'ai regardé et analysé son montage il manque un GND sur la pin 3 du LS128 pour que ça fonctionne
Citation :
https://repairbas.file-hunter.com/new-doc/english_BAS%2318_256%20kB%20RAM%20for%20the%20Philips%20NMS%208250.pdf
j'ai regardé et analysé son montage il manque un GND sur la pin 3 du LS128 pour que ça fonctionne
Alors si même Bas fait des boulettes, mais ou vas le monde ?
