Bonjour,
Pour une modif minimale , c'est a dire couper 4 pins a gauche et 1 pin a droite du connecteur cartouche
Si on met la cartouche dans un MSX on aura bien l'affichage sur le petit LCD avec cette modif minimale ?
Pour une modif minimale , c'est a dire couper 4 pins a gauche et 1 pin a droite du connecteur cartouche
Si on met la cartouche dans un MSX on aura bien l'affichage sur le petit LCD avec cette modif minimale ?
Sebbeug :
Le plus casse bonbons c'est dessouder le connecteur Famicom
Moi j y vais a la pince coupante, le connecteur est coudé, ça sera plus facile car il restera plus qu' a enlever les pins un a un !
*Philips NMS-8250 MSX2+ F4h|4Mo|192Ko Vram (controleur D7 HS) *Philips VG-8235 MSX2+|4mo|720ko *NeoDream MSX (Philips) NMS-8220 MSX2+ |128Ko | => *Wavy MSX2+|512ko *1PiMSX *1ChipMSX
* Gouget 512ko, KCX Bluetooth emitter, FM stereo, funrice, Beer, Sram, DevBoard, Covox, SCC flash 2Mo, Multi Mapper 2Mo, Gmaster2 (diy), slot expander x4
MSXlegend :
Moi j y vais a la pince coupante, le connecteur est coudé, ça sera plus facile car il restera plus qu' a enlever les pins un a un !
J'ai fait ça aussi, mais c'est quand même casse couilles
msx45 :
Et après il faut brancher le cable fourni avec pour avoir de la video
cable RCA de la cartouche sur la sortie composite du MSX ?
cable RCA de la cartouche sur la sortie composite du MSX ?
Cable JACK de la cartouche vers composite du MSX. (il est fourni avec à l'achat)
Pour info et sauf erreur de ma part, il y a 2 pin que vous pouvez utiliser sur les connecteurs cartouche.
https://www.msx.org/wiki/MSX_Cartridge_slot
Le pin 5 et 16 sont des pin RSV (a confirmer)
il est donc possible d'envoyer le signal composite vidéo a la pin 5 et l audio a la 16
Cependant, une légère modification s imposera sur l'écran LCD puisqu'il faudra recupérer les signaux
https://www.msx.org/wiki/MSX_Cartridge_slot
Le pin 5 et 16 sont des pin RSV (a confirmer)
il est donc possible d'envoyer le signal composite vidéo a la pin 5 et l audio a la 16
Cependant, une légère modification s imposera sur l'écran LCD puisqu'il faudra recupérer les signaux
*Philips NMS-8250 MSX2+ F4h|4Mo|192Ko Vram (controleur D7 HS) *Philips VG-8235 MSX2+|4mo|720ko *NeoDream MSX (Philips) NMS-8220 MSX2+ |128Ko | => *Wavy MSX2+|512ko *1PiMSX *1ChipMSX
* Gouget 512ko, KCX Bluetooth emitter, FM stereo, funrice, Beer, Sram, DevBoard, Covox, SCC flash 2Mo, Multi Mapper 2Mo, Gmaster2 (diy), slot expander x4
Voila , le 1er ne fonctionnait pas car j avais oublié de couper la piste pin 28 (A0)
(je me suis dit qu il ne fonctionnais pas a cause d'un pet, d'ou le 2eme !)

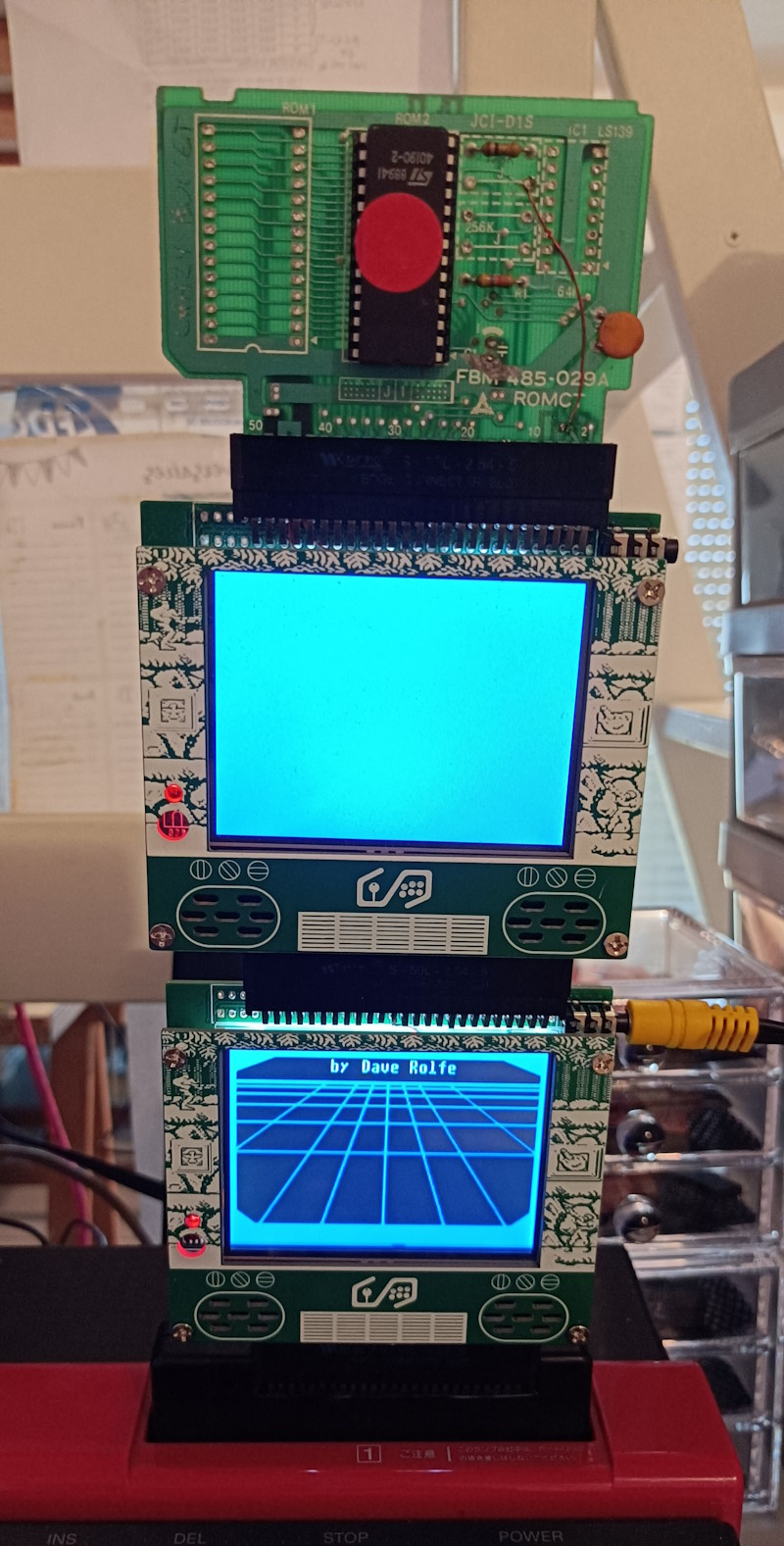

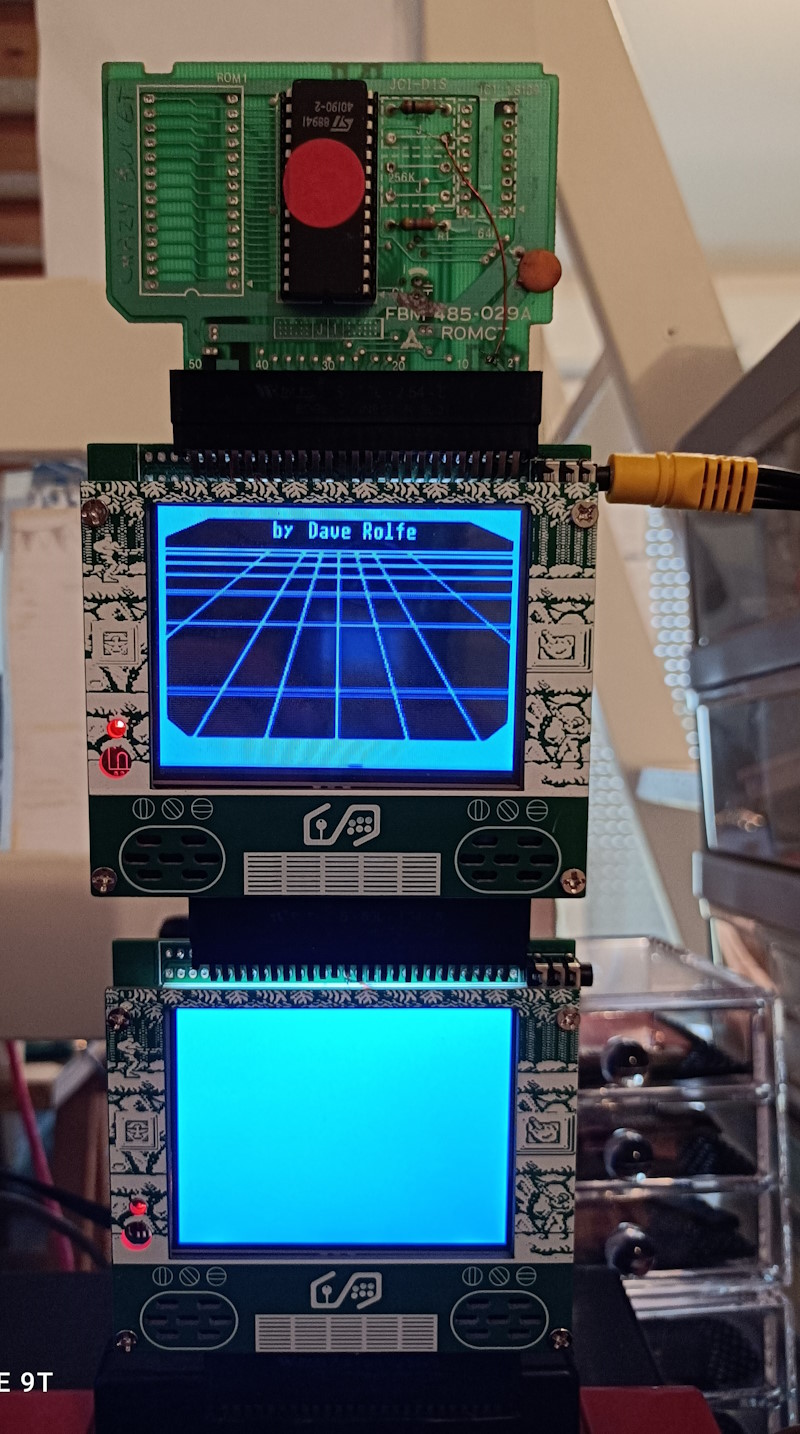

et la cartouche de jeu démarre correctement même avec 2 écrans empilés
Et un grand merci a Jipé pour la cartouche de jeu (qui est au sommet
) c'est super TOP
Et a Sebbeug pour le partage, c est de très bonne qualité je trouve
