d3mi

Je pense que ça doit être GR4 57338 QV2

Vue l'image et la référence, ça doit être un écran de 4 pouces avec une nappe 50pins.
Rapide recherche sur Ali express, ça existe en 7 pouces (petit) 10,1 pouces (ça commence à être intéressant, 12/13 pouces (serait parfait)
A savoir si c'est compatible avec le module électronique ? :tea Edité par TurboSEB Le 07/01/2023 à 22h16



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

aoineko Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/01/2011 à 21h17

Messages: 2392

Le 07/01/2023 à 22h26
Le fait que ça soit branché sur le port cartouche, c'est uniquement pour profiter du courant ?

(en plus de jouer les sons directement aussi)

En tout cas, ça sur mon petit FS-A1 ; ça serait nickel pour tenir sur le bureau à coté du PC.
L'image est bien net ? Vu la taille, ça a intérêt sinon ça sera difficile de lire.


On est toujours ignorant avant de savoir.
Github
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5579

Le 07/01/2023 à 23h19
aoineko :
Le fait que ça soit branché sur le port cartouche, c'est uniquement pour profiter du courant ?


Maintenant que tu le demande, probablement que oui, si c'est le cas, il faudrait simplement mettre cette cartouche dont le connecteur mâle a été modifié (découper) et utilisé le second port cartouche du msx pour mettre la cartouche de jeu :tea
Ca permettrait de faire un modèle plus simple sans le port cartouche du haut

Edit :Ah oui, y a le son ?! Edité par TurboSEB Le 07/01/2023 à 23h24



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1591

Le 08/01/2023 à 00h10
Pour le 5v oui

Je te ferai une photo demain sous basic avec quelques lignes tapées


Clé de sol

Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1485

Le 08/01/2023 à 09h12
salut a tous encore bonne année pour 2023

concernant ce post .. interessant .. je ne pense pas que la cartouche basse n'ai que l'alimentation puisque sebbug utilise le clavier et joue donc y as un echange de données avec le MSX
donc un petit adaptateur 50/60 c'est faisable par contre le connecteur du dessus ca pourrais etre faisable mais y as quand meme des modifs sur le PCB

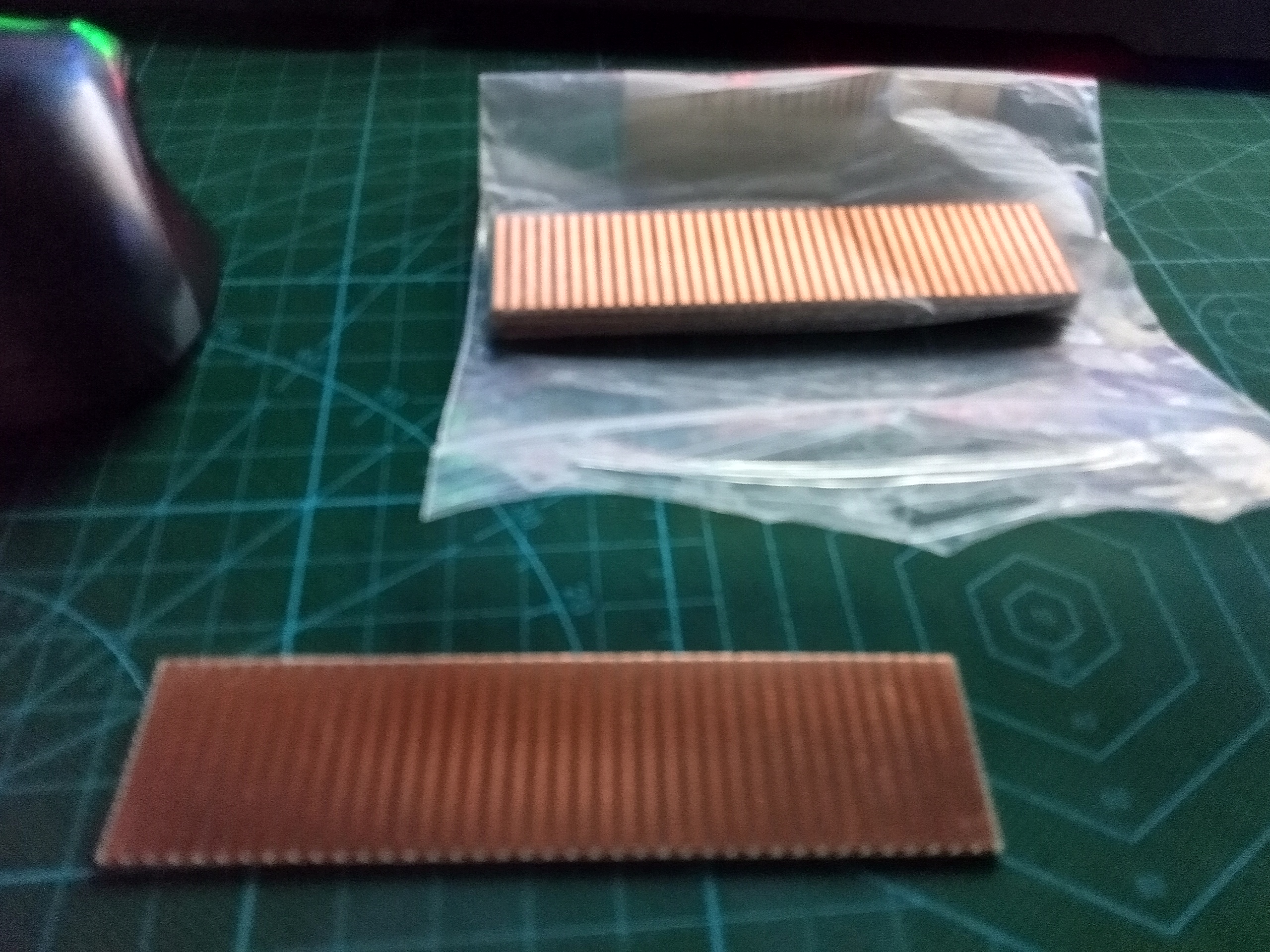

j'avais trouvez y as quelques années chez conrad je crois une plaque PCB double face pas 2.54 (100x27x1.6) qui permettrais de faire un proto pour l'adaptateur
pcb60

je vais voir pour en commander un !!!

pour les projets en cours ...

MSX EQ pas possible j'ai magouiller et je pense de plus en plus que c'est un PCB en 4 couches !! :@ :@


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9692

Le 08/01/2023 à 09h41
Pour moi cette carte émule un vdp msx1 avec ses 16k de mémoire et le PSG dans le gros chip
Par contre elle doit être prévue aussi pour le bus MSX d'origine car il est très différent du bus Nintendo
Ce serait bien d'avoir plus d'infos


:noel
Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1591

Le 08/01/2023 à 10h49
Non, le jack sur le côté, il envoie son ET vidéo, il est relié aux 2 prises cinch du MSX.
C'est juste une pcb avec écran traversé par les bus du MSX.

Tu achètes un petit écran LCD connecté aux prises RCA (cinch) d'un MSX et tu as la même chose. Là, le plus, c'est que c'est alimenté par le port cartouche et que tu plugges une cartouche dessus. Un gadget en somme :)


Clé de sol

Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1591

Le 08/01/2023 à 11h27

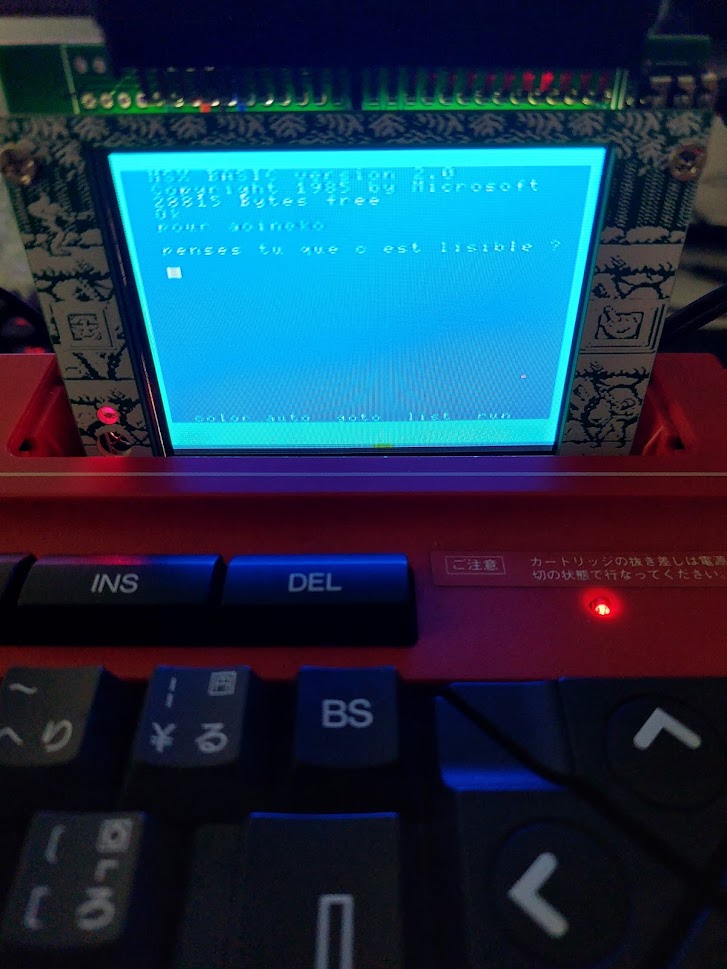

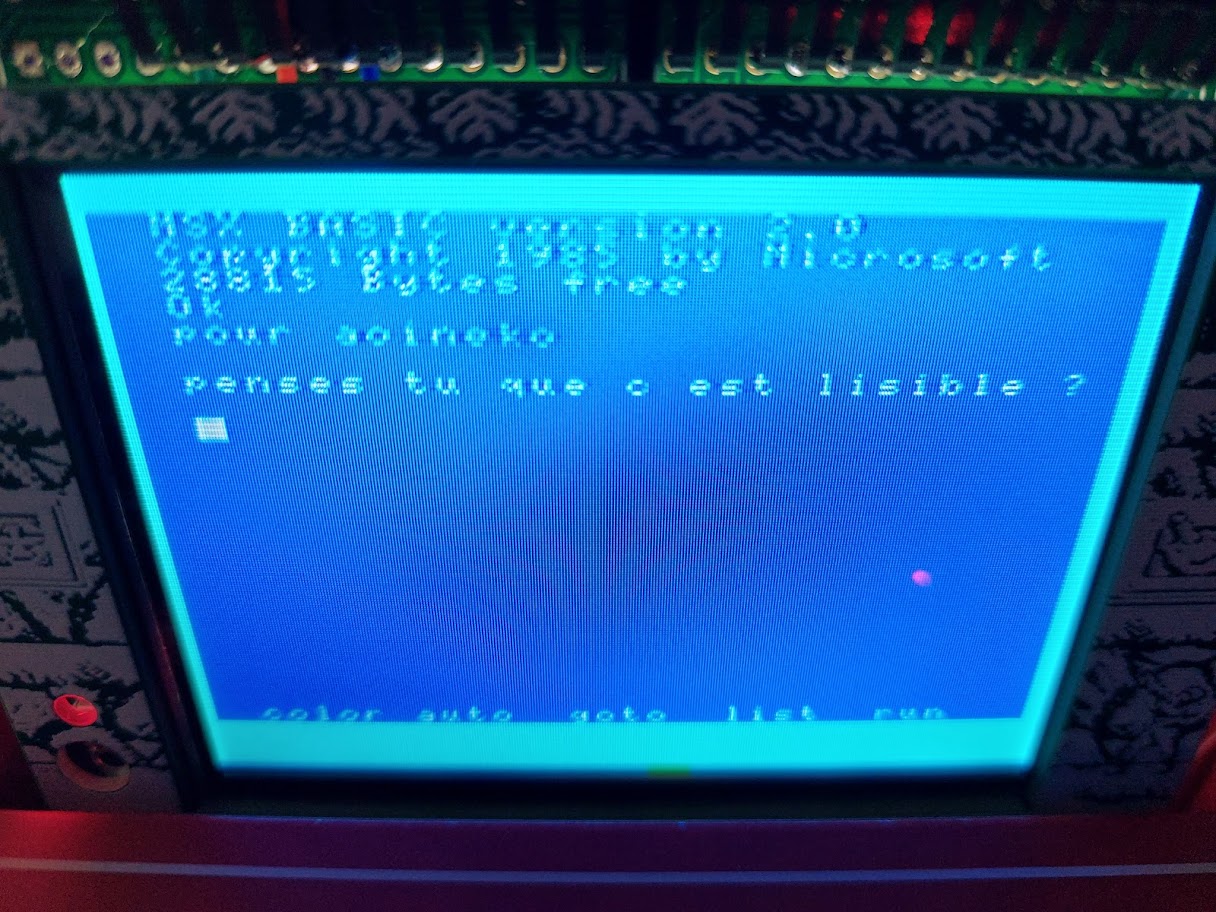

Pour @aoineko
