Le 15/09/2023 à 21h02

Reprise du message précédent

Je n'ai pas de lecteur de K7. :siffle
Par contre, je peux tester de flasher la ROM de TestRAM sur ma MFR 512K et espérant qu'elle fonctionne avec la Homer 2 contrairement à la MFR SCC+ SD.


On est toujours ignorant avant de savoir.
Github
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2695

Le 17/09/2023 à 13h50
J'ai récupéré TestRAM 2.0, sorti tout mon matos et fait des tests.

Sur le Philips NMS 8250, pas de soucis : La Homer 2 est bien détecté par TestRAM ou mon sample s_dos2.

Sur le Panasonic FS-A1, rien n'y fait.
Si j'insère le Homer dans le MSX, ni la SD Padial, ni la MFR SCC+ SD ne démarre.
Même en flashant TestRAM sur une cartouche MFR 512K, la cartouche ne démarre pas si la Homer est connecté.

Donc la cartouche Homer fonctionne... mais pas sur Panasonic FS-A1.
Une idée de pourquoi ?
Vous connaissez une autre cartouche de RAM qui serait compatible avec le FS-A1 ?
C'est assez urgent ; je compte me séparer bientôt du Philips NMS 8250 et j'ai besoin de pouvoir utiliser ma SD Padial avec le Panasonic FS-A1.

PS : J'ai lu sur la page Musical Memory Mapper de Popolon
Citation :
MMM initializes Memory Mapper pages on each memory bank of 0000h~3FFFh, 4000h~7FFFh, 8000h~BFFFh and C000h~FFFFh in the order 3, 2, 1, 0 at MSX startup to provide compatibility with MSX1.

Est-ce que ce n'est pas ce mécanisme qui manque à la Homer II pour la rendre compatible avec les MSX1... et les MSX2 sans memory-mapper comme le FS-A1 ? Edité par aoineko Le 17/09/2023 à 14h10


On est toujours ignorant avant de savoir.
Github
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 14h33

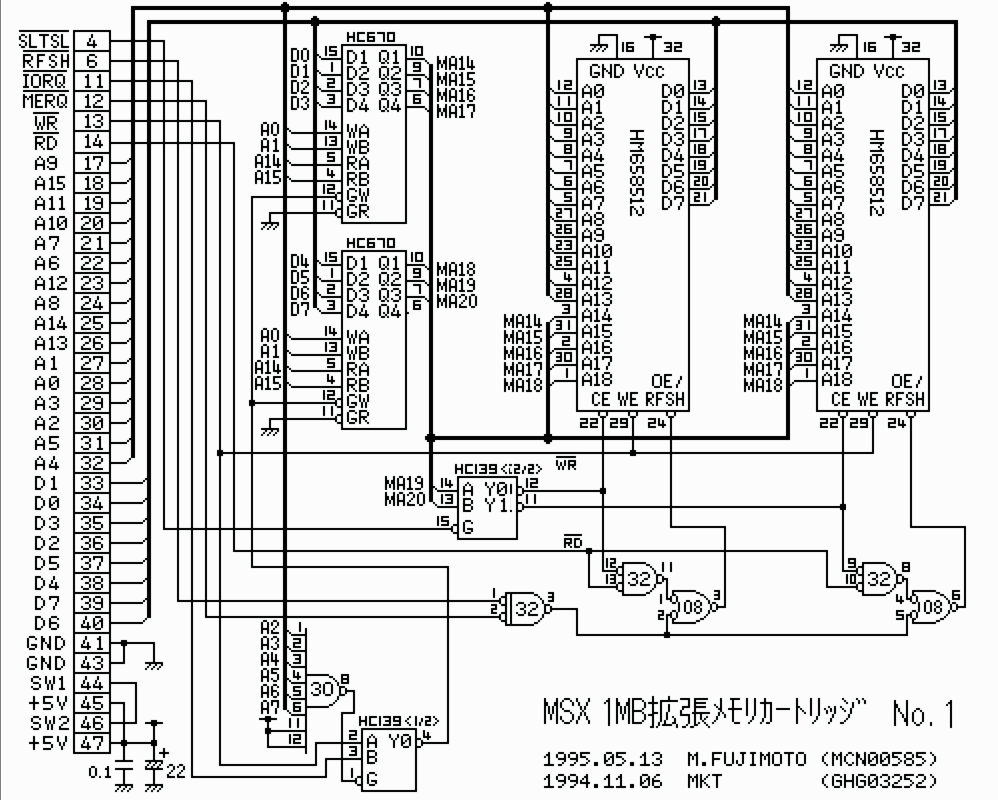

voici le schema que j'ai utilisé
1mram1_acb6a

apres pourquoi il y as un conflit avec certaine carte sur la FSA1 c'est la première machine qui fait ca ..

il faudrait mettre noir sur blanc les configs des cartes et leurs environement pour savoir ce qui deconne

FUNRICE + BIOS NEXTOR 2.11 -> conflit ... avec HOMER 2
FUNRICE + BIOS MSXDOS 2
MFR SCC-SD -> ??
SD PADIAL -> ??

une carte qui marche avec la FSA1 (test avec CAMILLE) la HOMER 1 512ko (GOUGET) elle marche


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10328

Le 17/09/2023 à 16h46
cette mémoire contrairement à la Homer 512Ko qui utilise de la SRAM , utilise de la Pseudo Sram qui demande un signal /Refresh comme les Dram

c'est la grande différence entre les 2 extensions

@Bastion : quelle est la vitesse des pseudo-sram que tu utilise pour la Homer 2 ?


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 16h50
HM658512LP-10 des 100ns d'apres le datasheet


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 17h02
la HOMER 1 c'est 55ns


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10328

Le 17/09/2023 à 17h36
les mémoires d'origine du A1 sont des 120ns


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10328

Le 17/09/2023 à 18h39

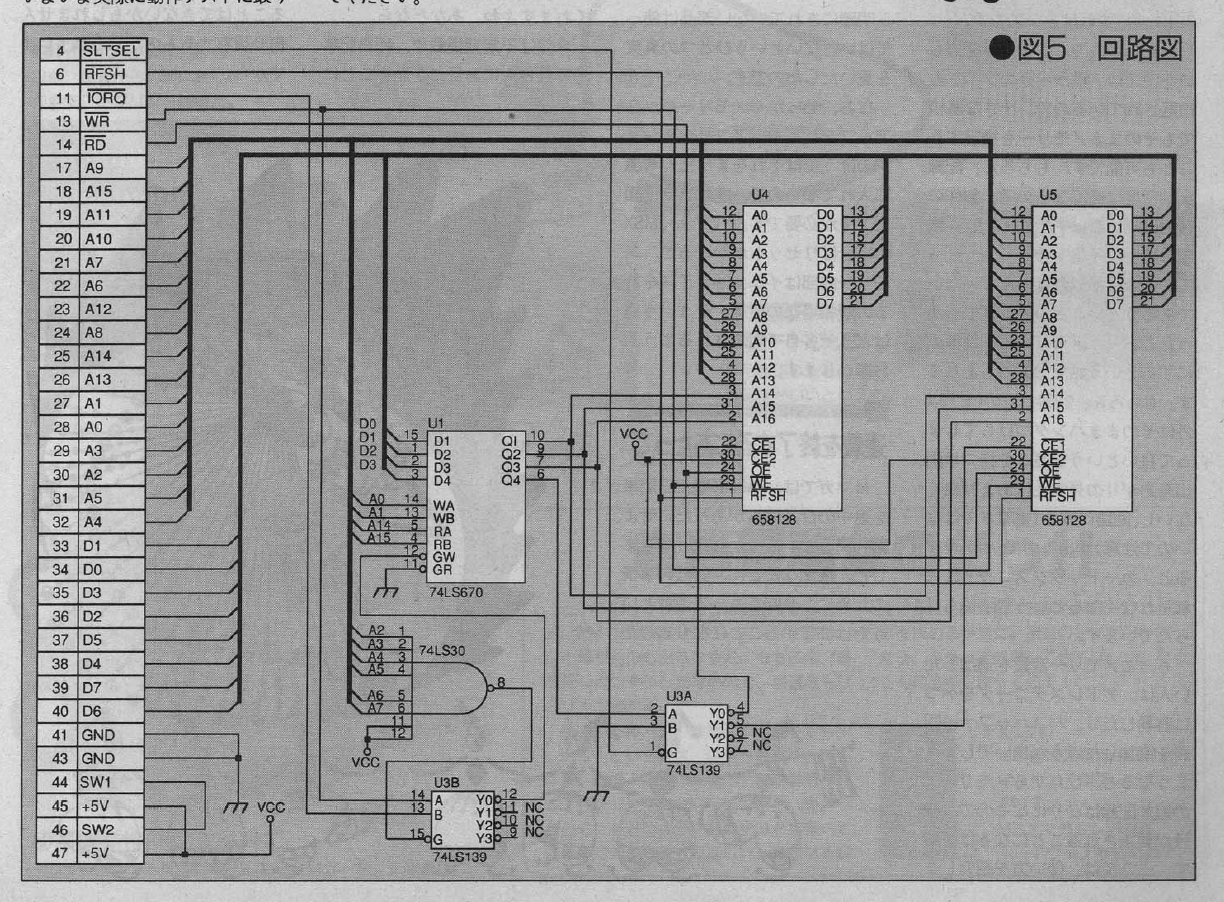

je pense que ce mapper est une extension de ce schéma paru dans un MSX Magazine

mapper_256_ko_psram

au vu du schéma ci-dessus l'emploi du signal MA20 dans le montage 1 Mo ( décodé par le Bit D6 du 74HC670 ) ne me parait pas normal

avec MA20 on adresse 2 Mo de mémoire
avec MA21 on adresse 4 Mo de mémoire

je ferai la modif suivante : couper la liaison de MA20 entre la pin 7 du HC670 et 13 du HC139

relier 13 du HC139 a la masse


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 19h04

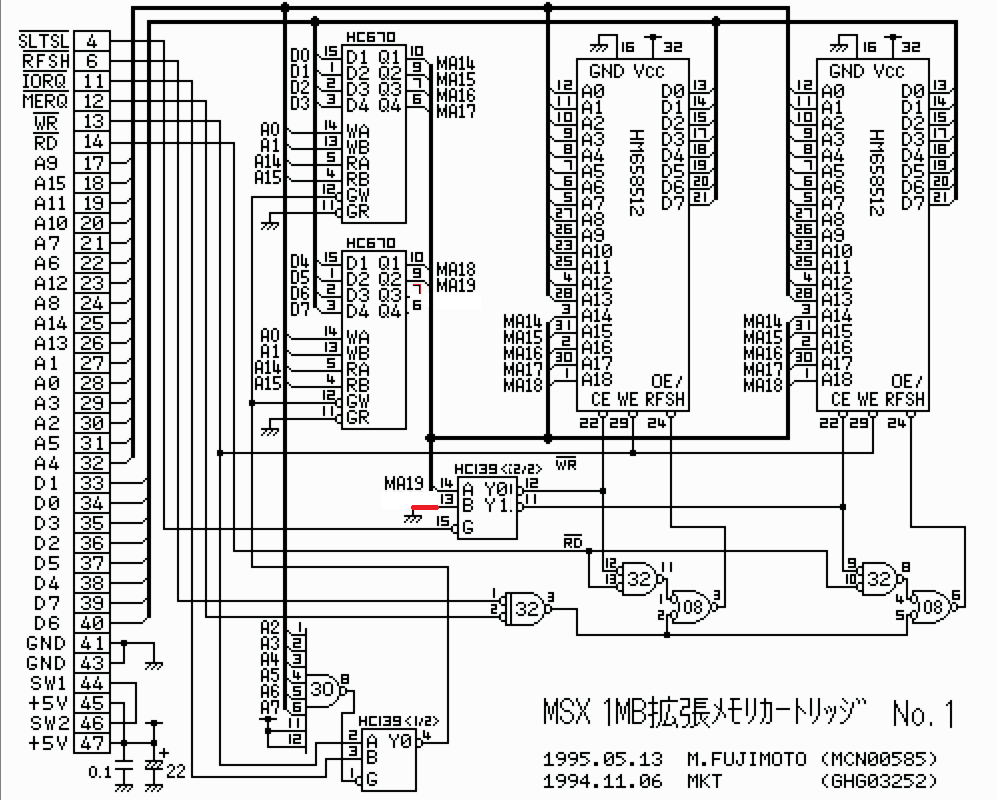

donc cette modif !!

modif_1mram1_ma20


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 19h15
j'ai fait la modif sur mon proto ...

ca marche testram vois bien 1024ko et les vérifies bien donc sur NMS82XX ca marche

maintenant !! la suite ???


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2695

Le 17/09/2023 à 20h27
J'ai pas le matériel (ni les compétences) pour le faire, mais si vous pensez que cette modification pourrait résoudre le soucis avec le FS-A1, je pourrais p'être demander à GFX de faire la modif sur ma cartouche Homer II. Edité par aoineko Le 17/09/2023 à 20h28


On est toujours ignorant avant de savoir.
Github
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 20h36
y as rien a faire de bien compliqué couper une patte et faire 1 pont !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
DataPro Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 844

Le 17/09/2023 à 20h39
S'il y a des tests à faire sur un proto et si ça peut aider, j'ai mon Panasonic FS-A1F. (mais pas de Dos2).


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 17/09/2023 à 20h46
je vois avec aoineko ou camille voir datapro pour valider sur un FSA1 REEL !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2695

Le 18/09/2023 à 01h18
Tu pourrais prendre une photo de la cartouche modifiée ?
J'aurais trop peur de mal lire le schéma électronique.


On est toujours ignorant avant de savoir.
Github
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1717

Le 18/09/2023 à 06h56
je fait un tuto ce soir pour toi et camille


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
