L'atelier Récits : Philips NMS 8280 - mise en route par un padawan (néophyte) Récit de la déciuverte de cette superbe machine
Reprise du message précédent
la tension d'alimentation secteur d'origine est de 220V mais maintenant on est plus souvent à 230Vil existe un shunt pour passer de 220V à240V sur la carte d'alimentation le transformateur étant prévu pour
il suffit de dessouder J220V et de le ressouder en J240V
cela fait baisser la tension à l'entrée des régulateurs mais n'affecte pas les tensions de sortie
et voila comment facilement faire moins chauffer vos 8250 8255 et 8280
Jipe, ce que tu as fait pour ton NMS8250, je peux le faire à l'identique pour mon NMS 8280 ? J'ai bien envie d'essayer
Je vais m'entraîner à la soudure de composants similaires sur une vieille carte électronique.
Si je résume, la liste d'épicerie des composants à acquérir est donc :
Est-ce que c'est ce que tu as visé sur le composant "LM7912CT" et que l'on voit sur la photo ?
Je vais m'entraîner à la soudure de composants similaires sur une vieille carte électronique.
Si je résume, la liste d'épicerie des composants à acquérir est donc :
- un LM7912CT : d'accord, j'en vois en cherchant un peu sur le net, je pense pouvoir m'en procurer un;
- un condensateur 1µF 50V : j'en vois (à différents prix) sur Manomano
- un shunt de cuivre : as-tu plus de précision pour que je puisse me procurer le bon type de composant ?
Jipe :
après on peut aussi mettre un petit radiateur pour éviter qu'il chauffe
après on peut aussi mettre un petit radiateur pour éviter qu'il chauffe
Est-ce que c'est ce que tu as visé sur le composant "LM7912CT" et que l'on voit sur la photo ?
Rien ne se perd, tout doit se transformer.
le shunt de cuivre peut être fait avec un fil rigide dénudé ou une queue de résistance coupée
le radiateur est bien ce qui est vissé sur le LM7912CT le mien est de la récup
il en faut un assez étroit pour ne pas toucher la carcasse du MSX
le radiateur est bien ce qui est vissé sur le LM7912CT le mien est de la récup
il en faut un assez étroit pour ne pas toucher la carcasse du MSX
J'ai récupéré une vieille carte avec des composants que je vais pouvoir m'entraîner à dessouder/souder
Dont deux condensateurs.
À l'origine, cette carte pilotait un système d'affichage - un grand panneau à diodes. Fait notable, elle comporte un microprocesseur Z80.
Dont deux condensateurs.
À l'origine, cette carte pilotait un système d'affichage - un grand panneau à diodes. Fait notable, elle comporte un microprocesseur Z80.
Rien ne se perd, tout doit se transformer.

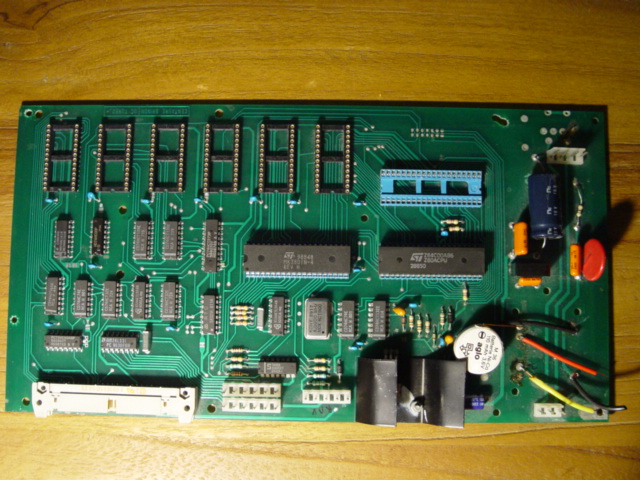

Voici la carte en image. Je pense que les logements vides en haut à partir de la gauche sont ceux des barrettes mémoire justement.
Cette carte devient ma (première) carte d'entrainement de soudure/dessoudure.
Je me suis aussi équipé du livre "L'électronique pour les nuls" histoire d'en profiter pour comprendre quelques fondamentaux de base et tenter de comprendre, au moins un peu, ce que je vais manipuler
Cette carte devient ma (première) carte d'entrainement de soudure/dessoudure.
Je me suis aussi équipé du livre "L'électronique pour les nuls" histoire d'en profiter pour comprendre quelques fondamentaux de base et tenter de comprendre, au moins un peu, ce que je vais manipuler
Rien ne se perd, tout doit se transformer.
Récit #3 : à la découverte des fonctions de digitalisation de mon 8280
C'est quand même le principal attrait du NMS 8280 !
Lors de la convention MSX 2023 et grâce à JIPE, j'ai pu enfin faire le premier test de fonctionnement des fonctions de digitalisation de mon NMS 8280. Avec un maître-professeur comme JIPE, ce qui m'aurait pris beaucoup de temps seul, s'est fait en moins d'un quart d'heure
JIPE avait installé une caméra sur la grande table de la convention. Nous l'avons donc relié au 8280 et joué avec les signals vidéos. Résultat : nous avons digitalisé nos trombines filmées en direct par la caméra de JIPE.
Nous voici en action :
La conclusion : les fonctions de digitalisation de mon NMS 8280 fonctionnent donc très bien - merci JIPE
Et merci Pocky pour la photo
Edité par
Cylicano
Le 11/08/2023 à 15h36
C'est quand même le principal attrait du NMS 8280 !
Lors de la convention MSX 2023 et grâce à JIPE, j'ai pu enfin faire le premier test de fonctionnement des fonctions de digitalisation de mon NMS 8280. Avec un maître-professeur comme JIPE, ce qui m'aurait pris beaucoup de temps seul, s'est fait en moins d'un quart d'heure
JIPE avait installé une caméra sur la grande table de la convention. Nous l'avons donc relié au 8280 et joué avec les signals vidéos. Résultat : nous avons digitalisé nos trombines filmées en direct par la caméra de JIPE.
Nous voici en action :
La conclusion : les fonctions de digitalisation de mon NMS 8280 fonctionnent donc très bien - merci JIPE
Et merci Pocky pour la photo
Edité par
Cylicano
Le 11/08/2023 à 15h36
Rien ne se perd, tout doit se transformer.
Récit #3 : à la découverte des fonctions de digitalisation de mon 8280 (Suite)
J'ai retrouvé ce fil d'échange qui date de 2014, lancé par ericb59 et qui explorait alors à l'époque lui aussi son NMS 8280 récemment acquis : Philips NMS 8280
Je suis donc sur un chemin similaire de découverte des capacités et de l'utilisation de cette superbe machine (le 8280) presque 10 ans plus tard.
J'ai retrouvé ce fil d'échange qui date de 2014, lancé par ericb59 et qui explorait alors à l'époque lui aussi son NMS 8280 récemment acquis : Philips NMS 8280
Je suis donc sur un chemin similaire de découverte des capacités et de l'utilisation de cette superbe machine (le 8280) presque 10 ans plus tard.
Rien ne se perd, tout doit se transformer.
Récit #3 : à la découverte des fonctions de digitalisation de mon 8280 (Suite)
L'étape suivante a été de relier le 8280 à un lecteur DVD avec des cables appropriés de sortie/entrés vidéo son (rouge, jaune et blanc).
Puis, de lancer la lecture d'un film DVD. Prenons par exemple une comédie des plus classique "Artistes et modèles" - Jerry Lewis et Dean Martin - 1955.
Voici ce que cela donne en image

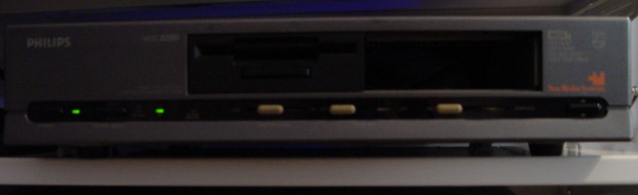

Côté réglage de façade :
Source positionnée sur AV IN, vidé0 Mix en extérieur.

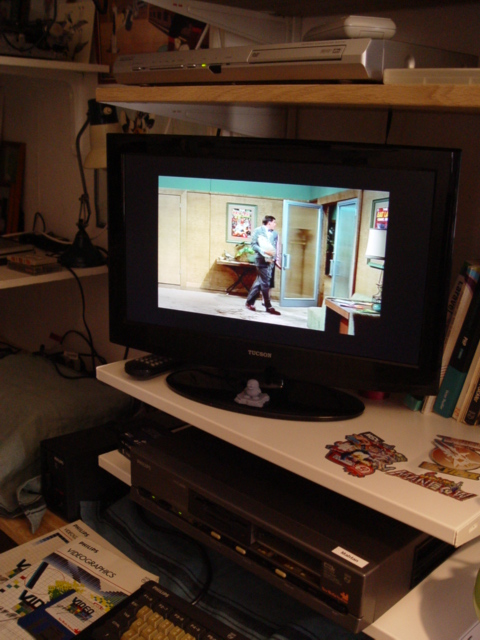

Et voilà le signal vidéo - le film - qui passe dans le 8280 et s'affiche à l'écran.
Ne reste plus qu'à passer à la partie digitalisation proprement dite. Pour cela, le 8280 est équipé du logiciel Video Graphics. Je dispose d'un exemplaire avec sa doc en .... néerlandais
Il me faut mettre la main sur la documentation en français ou, à défaut en anglais. Cela m'aiderait pour la suite
Je n'ai rien trouvé sur la page du MSX 8280 sur le WIKI de MSX.org
J'ai fouillé un peu sur quelques sites de ressources (y compris le village bien sûr).
Au fait, y aurait-il quelqu'un dans le village qui aurait cela sous la main
L'étape suivante a été de relier le 8280 à un lecteur DVD avec des cables appropriés de sortie/entrés vidéo son (rouge, jaune et blanc).
Puis, de lancer la lecture d'un film DVD. Prenons par exemple une comédie des plus classique "Artistes et modèles" - Jerry Lewis et Dean Martin - 1955.
Voici ce que cela donne en image
Côté réglage de façade :
Source positionnée sur AV IN, vidé0 Mix en extérieur.
Et voilà le signal vidéo - le film - qui passe dans le 8280 et s'affiche à l'écran.
Ne reste plus qu'à passer à la partie digitalisation proprement dite. Pour cela, le 8280 est équipé du logiciel Video Graphics. Je dispose d'un exemplaire avec sa doc en .... néerlandais
Il me faut mettre la main sur la documentation en français ou, à défaut en anglais. Cela m'aiderait pour la suite
Je n'ai rien trouvé sur la page du MSX 8280 sur le WIKI de MSX.org
J'ai fouillé un peu sur quelques sites de ressources (y compris le village bien sûr).
Au fait, y aurait-il quelqu'un dans le village qui aurait cela sous la main
Rien ne se perd, tout doit se transformer.
Je te conseille aussi ce logiciel pour faire mumuse avec ton 8280 :

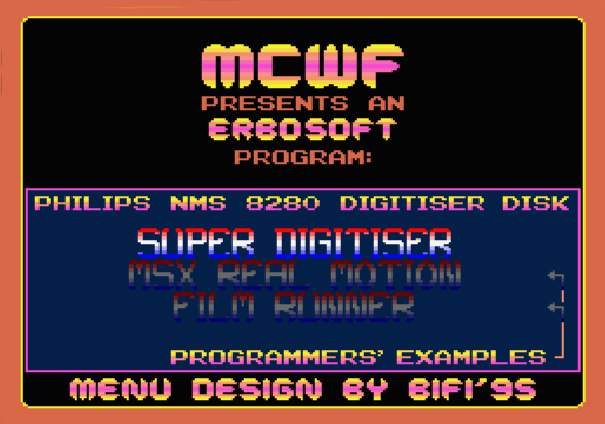

>> Philips NMS 8280 Digitiser Disk (1995)(Erbosoft & MCWF) <<
>> Philips NMS 8280 Digitiser Disk (1995)(Erbosoft & MCWF) <<
Récit #4 : de nouvelles ROMs et un lecteur Gotek
J'ai fait bénéficier à mon NMS8280 une petite cure de jouvance et le dotant de 3 nouvelles ROMs (ROM BIOS FR, BIOS Ext et DISKROM) ainsi qu'un lecteur GOTEK en position de lecteur A - les composants ont été fournies par la manufacture Bastion
Vous aviez peut-être lu dans un de mes autres récit dans le forum que j'avais commencé ce type d'opérations pour mon 8250.
L'opération s'est bien déroulée pour mon 8280 et tout fonctionne très bien. Il se retrouve à son tour doté d"un clavier AZERTY et je peux facilement manipuler les logiciels et fichiers de données dans les fichiers DSK que je gère grâce au GOTEK.
Je vais pouvoir me concentrer sur les fonctionnalités de la machine. Ah si, il me reste aussi à faire un peu de maintenance sur le lecteur de disquettes restant qui va se retrouver en position B. Je ne l'ai pas encore rebranché.
Une belle étape franchie
J'ai fait bénéficier à mon NMS8280 une petite cure de jouvance et le dotant de 3 nouvelles ROMs (ROM BIOS FR, BIOS Ext et DISKROM) ainsi qu'un lecteur GOTEK en position de lecteur A - les composants ont été fournies par la manufacture Bastion
Vous aviez peut-être lu dans un de mes autres récit dans le forum que j'avais commencé ce type d'opérations pour mon 8250.
L'opération s'est bien déroulée pour mon 8280 et tout fonctionne très bien. Il se retrouve à son tour doté d"un clavier AZERTY et je peux facilement manipuler les logiciels et fichiers de données dans les fichiers DSK que je gère grâce au GOTEK.
Je vais pouvoir me concentrer sur les fonctionnalités de la machine. Ah si, il me reste aussi à faire un peu de maintenance sur le lecteur de disquettes restant qui va se retrouver en position B. Je ne l'ai pas encore rebranché.
Une belle étape franchie
Rien ne se perd, tout doit se transformer.
Sebbeug :
Je te conseille aussi ce logiciel pour faire mumuse avec ton 8280 :
>> Philips NMS 8280 Digitiser Disk (1995)(Erbosoft & MCWF) <<
>> Philips NMS 8280 Digitiser Disk (1995)(Erbosoft & MCWF) <<
C'est vraiment épatant votre truc ! Quand je vais le dire à ma femme...
(les DIGITS du 8280) Edité par Cylicano Le 08/09/2024 à 22h57
Rien ne se perd, tout doit se transformer.
trop fort
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Rien que pour la digit, j irais bien me procurer un 8280 par curiosité ça me fera une retro decouverte en 2024
