Le 01/06/2023 à 16h50

Reprise du message précédent

Attention pour Windows XP3, il ne se mets plus à jour et même avec un n°de série légal, il n'y plus possible de l'activer via les serveurs Microsoft.
Du coup, il faut utiliser une méthode tipiak, tu trouves le nécessaire sur le site que t'as indiqué l'ami Bastion Rebel.

Des packages de mise à jour peuvent se trouver. Un bon site est le forum Win3x.org qui contient pas mal de trucs utiles et disparus pour les anciens Windows (et en français). Edité par DataPro Le 01/06/2023 à 16h58


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 01/06/2023 à 17h23
ben moi je me suis fait un PC de RECUP

PC UBUNTU 22-04 + CM ASUS P5kpl + CPU Q9550 + 4 Go DDR2 + HDD + RDX + DVDROM + Lecteur de Carte + HD4350 512ko
(je pourrais mettre des SSD mais CM en SATA2 maxi donc pas nécessaire)

SINON

HP ML350 G5 + 12 Go RDRIM + BI CPU E5420 + RAID 4x72GO SAS 15k + 2x300Go SAS 15k + 2 Alim REDONDANT 1000W !!! je l'allume jamais 2000w a chaque fois !!! et un avion , merci EDF !!! W7 entreprise




TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5887

Le 01/06/2023 à 19h39
DataPro :
Attention pour Windows XP3, il ne se mets plus à jour et même avec un n°de série légal,


Sinon tu as windows LSD SP3 que j ai du installé pour mon graveur d eprom. Pas d enregistrement, mise a jour integré


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 02/06/2023 à 07h47
Bastion Rebel :
je doit avoir XP SP3

[...]

si t'as besoin barettes cables HDD CD CPU ... ali..le rebel y as tous !! :siffle :siffle


:) grand merci Bastion pour les informations et la proposition d'aide pour les fournitures. Je vais te jaser en privé.

@tous : merci également pour les tuyaux. C'est certain que cela va m'aider à finir de remettre sur pattes (de silicium) mon Optiplex. Je vise le doter de deux systèmes - Windows XP ou équivalent et une distribution Linux allégée et robuste. L'objectif est ensuite de le doter d'une carte supplémentaire me permettant de faire des copies de tout format de disquettes en vue de leur sauvegarde et traitement pour récupérer leur contenu (cela ne concerne pas que le MSX).

En inspectant la carte mère de mon Optiplex, j'ai même remarqué que deux condensateurs semblaient abîmés sur le dessus (légèrement bombés et de couleur rouille). Je vais donc avoir droit à réaliser une opération de remplacement.

à suivre.


Rien ne se perd, tout doit se transformer.

E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 02/06/2023 à 17h57
C'est comme moi, j'ai un vieux portable 386sx33 3"1/2 Compaq avec une station d'accueil contenant un autre 3"1/2 et un 5"1/4,..... facile 10kg :|..... Un portable quoi ! :D..... a priori aucune utilité, mais ça coûte rien de gardé :tea



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 11/06/2023 à 14h39
Récit #7 : ajout d'un lecteur externe 3,5' VY-0010 Philips

Suite à la convention MSX du 3/4 juin dernier, j'ai pu récupérer un authentique lecteur de disquette 3,5' externe (merci Riton) - modèle VY-0010 de Philips. Je souhaitais m'en procurer un à un moment donné pour doter mon VG 8235 de deux lecteurs. Cela facilite évidemment les manipulations de fichiers entre disquettes.

Et puis cela va me permettre d'envisager réutiliser - ou au moins tester - les deux lecteurs de disquettes de réserve que m'avait fourni BPMSX il y a presque deux ans. Ce sont des lecteurs de disquette internes à courroie pour le VG 8235. Un rapide coup d'oeil à l'intérieur du lecteur VY-0010 me fait supposer qu'il s'agit du même type de lecteur et que ce sera compatible.

D'ailleurs, comme tous les lecteurs à courroie qui n'ont pas tourner, celle du lecteur externe est en lambeau elle aussi. Je dois la changer.

Certains vont me dire que les lecteurs de disquettes ne sont plus très utiles de nos jours. Oui et non. Bien que dans le même temps, je suis en train de m'équiper petit à petit de plusieurs extensions modernes de stockage (permettant l'usage de clefs USB, de compact flash), il se trouve que je possède pas mal de disquettes.

Tant que les lecteurs fonctionnent, autant les faire tourner un minimum :)

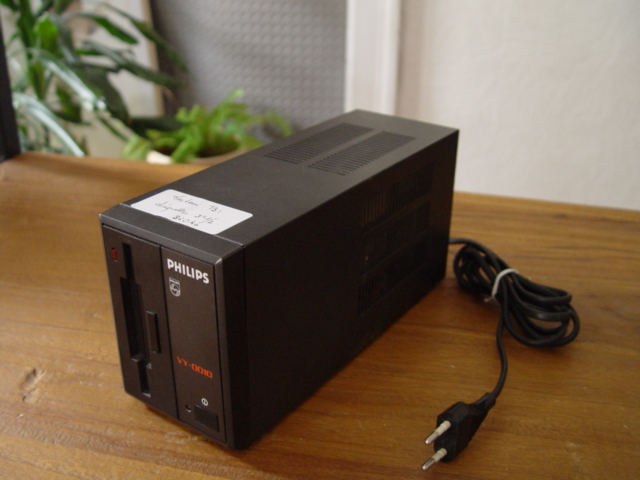

msx2-nms8235-lecteurext1

Voici l'engin. Je le trouve sobre élégant. IL est assez gros bien sûr (et lourd) en raison de son alimentation intégrée.

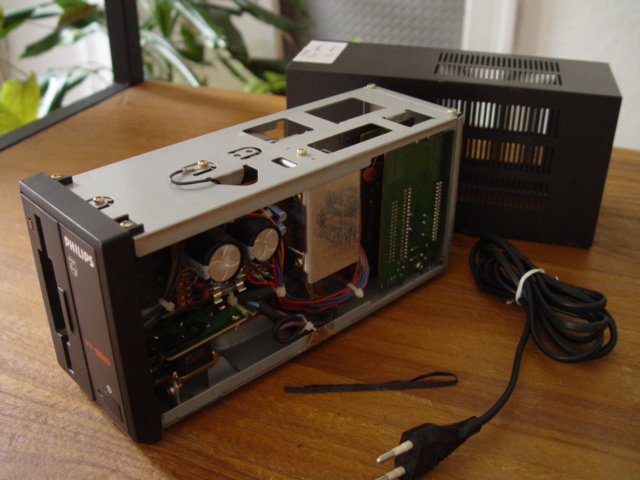

msx2-nms8235-lecteurext2

Ouvert, avec les restes de la courroie à côté. Il faut que je démonte la partie disque pour finir de retirer les résidus de la courroie qui est en miettes. Et pour bien sûr ajouter la nouvelle que je dois commender.




Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 12/06/2023 à 20h28
si tu cherche une courroie pour ton lecteur 360ko call me ...

je te la met avec ta commande .... Edité par Bastion Rebel Le 12/06/2023 à 20h33


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 12/06/2023 à 21h00
J'en ai déjà commandé deux à un fournisseur portugais mais je suis preneur de la troisième. Cela me fera toujours une courroie de réserve :)


Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 12/06/2023 à 21h03
elle est dans le colis ....

donne moi ton point relay SVP


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 12/06/2023 à 21h30
C'est fait en MP :)


Rien ne se perd, tout doit se transformer.

E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 23/07/2023 à 18h15
Récit #7 : ajout d'un lecteur externe 3,5' VY-0010 Philips (suite)

J'ai procédé au démontage partiel de mon lecteur VY-0010. Partiel car mon but était simplement d'accéder au lecteur lui même pour changer la courroie. Une fois les vis adéquates retirées, on peut faire glisser le lecteur de son logement - façon tiroir - et le sortir suffisamment pour accéder à l'emplacement de la courroie. Le retrait de la façade en plastique est nécessaire pour extraire complétement le lecteur.

Les composants du lecteur sont assez serrés. Une des difficultés est de débrancher les nappes à l'arrière du lecteur. Il faut y aller avec patience et délicatesse alors qu'il y a très peu de place pour passer les doigts et/ou s'aider d'un outil.
Une fois le lecteur sorti au 3/4 de la structure, on peut procéder au nettoyage : retrait des résidus de courroie (bien bien collants). J'ai utilisé du vinaigre sur des coton-tiges pour nettoyer la galette d'entrainement grise. J'ai ensuite replacé une courroie neuve. Le test de fonctionnement a tout de suite été concluant.

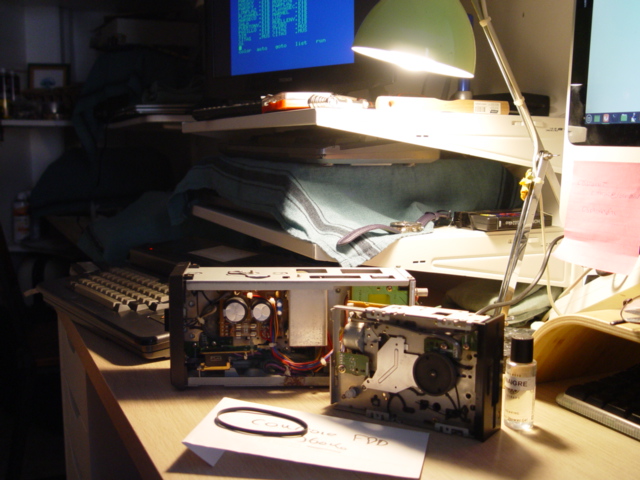

msx-lecteur_nmsvy-0010-revise
La photo montre un lecteur 3,5' sorti de son logement et sa courroie neuve à monter. En arrière plan, le lecteur externe VY-0010 - sans son capot - avec son composant lecteur déjà monté, avec sa courroie changée (derrière les deux gros condensateurs). Le lecteur lui même est strictement identique à celui du VG8235.
-----
Le lecteur Philips NMS VY-0010 vient normalement avec une interface cartouche NMS 1200. Mais je n'ai pas pu la récupérer avec le lecteur. Il existe un lecteur de modèle légèrement différent : VY-0011 qui lui n'a pas besoin d'interface cartouche car il semble destiné à être un lecteur complémentaire au VY-0010 (si j'en crois l'article de msx.org).

J'ai pu brancher directement mon lecteur VY-0010 dans mon VG8235/19 car celui-ci possède une entrée adéquate à l'arrière - ce que n'ont pas tous les ordinateurs MSX d'ailleurs (d'où l'interface-cartouche). J'ai fait attention à laisser le commutateur du lecteur externe VY-0010 sur "B" (le commutateur est situé sous le lecteur). J'ai également fait attention au branchement de la nappe de données côté lecteur (branché sur l'entré "computer"). Il y a un autre connecteur pour brancher un autre lecteur (VY-0011 donc).

Lors de mes premiers tests, tout semblait bien fonctionner :) l'usage des commandes Files "a:" et files "b:" faisaient bien des accès disques sur les disquettes préalablement insérées dans chacun de leur lecteur. Je vais poursuivre les tests.

J'en profite pour ramèner aussi ici une information de Jipe ( qui date du début 2015 dans un fil de discussion qui parlait de lecteur et de fraises :) ) :

JIPE :
le VY 0010 a un controleur WD2793
voir ici : http://www.msxarchive.nl/pub/msx/mirrors/hanso/service_manuals/philipsvy0010.pdf
les VG8235 /00 /02 /19 ont un controleur WD1793
les VG8235 /20 /22 /29 /36 /39 ont un controleur WD2793
les NMS8245 /00 /16 ont un controleur WD2793


J'en conclu donc, que le lecteur NMS VY-0010, qui normalement requiert une interface cartouche incluant son contrôleur, semble pouvoir fonctionner directement avec un VG8235/19 (selon mes tests préliminaires).

Mon VG8235/19 dispose donc désormais d'un lecteur A et d'un lecteur B pour des disquettes de 360 Ko en configuration (matériel) standard d'époque :)

Je sais, c'est beaucoup moins performant que les systèmes de stockage dont nous disposons aujourd'hui et cela exige d'utiliser les bonnes vieilles disquettes 360k mais j'y trouve un certain charme. Cela me servira pour quelques applications spécifiques. Edité par Cylicano Le 23/07/2023 à 18h23


Rien ne se perd, tout doit se transformer.

E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5887

Le 24/07/2023 à 11h33
Salut
Une fois entièrement remis à neuf, direction MSXLegend :jesors

C est mon tout premier MSX , VG-8235 for ever :love Edité par MSXlegend Le 24/07/2023 à 11h37


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 28/07/2023 à 19h27
:) Il ne me reste plus grand chose à réviser sur la machine elle même. Il resterait simplement les connecteurs de souris/manettes qui ont probablement besoin d'un nettoyage voire d'un petit renforcement de soudures.

Le prochain récit concernera la remise en route du lecteur de cassette externe :)

Ensuite, ce sera focus de nouveau sur l'inventaire/sauvegarde de la bibliothèque de logiciels.

MSXlegend :
Salut
C est mon tout premier MSX , VG-8235 for ever :love


Je suis d'accord, c'est une excellente machine à plus d'un titre, dont d'ailleurs je ne risque pas de me séparer :tea


Rien ne se perd, tout doit se transformer.

E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 30/07/2023 à 14h25
Récit #8 : ajout d'un lecteur cassette externe et test

A l'origine, mon VG8235 était doté de son lecteur de cassette D6450. L'idée était, à ce moment là de pouvoir me procurer quelques jeux en cassette pas trop chers (MSX1) Mes petits moyens financiers de l'époque (adolescent que j'étais) ne me permettait pas de me payer grand chose.

Finalement, le résultat de cette stratégie fut discutable à l'époque car je ne me suis offert que deux jeux. Deux simulateurs (l'un spatial : Elite - et l'autre d'avion : The Dambusters) que j'aurai l'occasion de vous présenter dans un autre fil. Je me suis tout de même servi de mon lecteur pour sauvegarder des données de quelques programmes Basic progrqmmés par moi-même. Rapidement toutefois, disquettes et cartouches ont pris le dessus. Sachant que je n'ai pas développé une grande passion pour les jeux, mon lecteur D6450, très réussi techniquement en passant, a donc commencé à prendre la poussière sur une étagère.

Cela étant, recourir à un lecteur de cassette n'était pas dénué de charme. La convention MSX 2023 allait me permettre de faire refonctionner ce périphérique très rétro. Grâce à Riton, Sebbeug et JIPE, J'ai pu atteindre l'objectif. Merci messieurs :top

Chacun m'ayant permis de reconstituer un bout du puzzle, soit dans l'ordre : 3 jeux en cassette (qui viennent s'ajouter aux deux que je possédais), le lecteur lui même (lecteur Philips modèle D6625 - le mien est resté enfoui quel que part dans un carton je ne sais où, dans le Nord dans la maison d'enfance) et enfin le cable permettant la transmission des données.

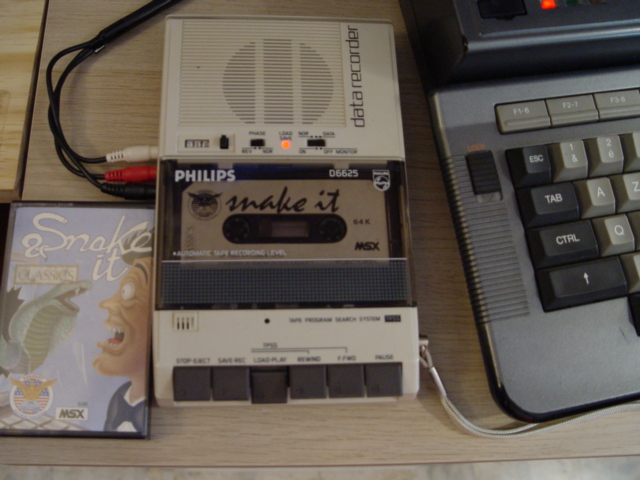

Ce qui donne ceci : on voit ledit lecteur joyeusement en action de lecture de (l'excelllent) jeux Snake it.
msx-test-lecteur-cassette-1

La photo ne rend pas le bruit si caractéristique des données lues sur la bande :D - qu'heureusement un petit bouton permet de rendre silencieux ^^
Le lecteur est en parfait état (comme neuf). Réglage volume à 80%, cassette en position et touche "load play" enfoncée.
Les commandes pour charger un programme varient selon l'encodage de celui-ci. Ce qui donne (corrigez-moi si je me trompe) :

  • cload pour du Basic (indiqué dans le manuel qui accompagnait mon VG8235),
  • bload"cas:",r pour les programmes en langage machine
  • et enfin RUN"cas:" pour ceux en ASCII.
  • J'ai aussi noté que si le/les lecteurs de disquettes sont désactivés, on peut aussi utiliser la commande load "nom du programme" puis run.


La notice des jeux en cassette fournit bien sûr l'instruction appropriée à exécuter.

Un truc préférable à faire est de démarrer le VG8235 en désactivant le lecteur de disquettes en pressant la touche "MAJ." au démarrage ou lors du redémarrage à chaud (RESET). Cela évite certains conflits. Parfois, le jeu vous le dit lui même au cours du chargement (comme le fait Snake It d'ailleurs mais cela vous oblige à recommencer le chargement depuis le début :( ).

Après un peu de patience :tea (temps de lecture/chargement souvent autour du 1/4 d'heures quand même, voire plus), la récompense commence à arriver - petit écran pour faire patienter :

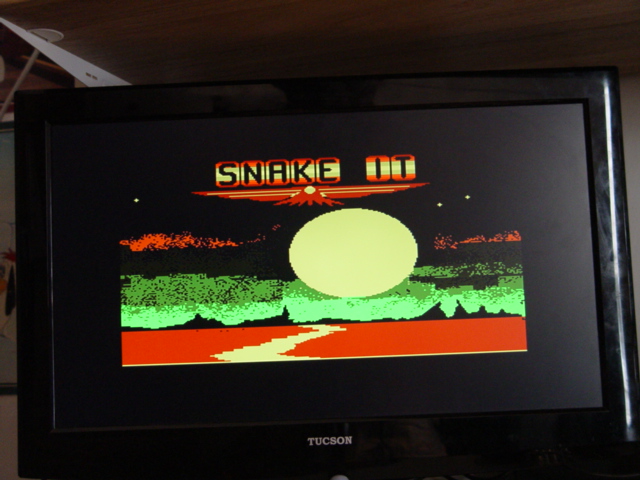

msx-test-lecteur-cassette-2

puis
msx-test-lecteur-cassette-3

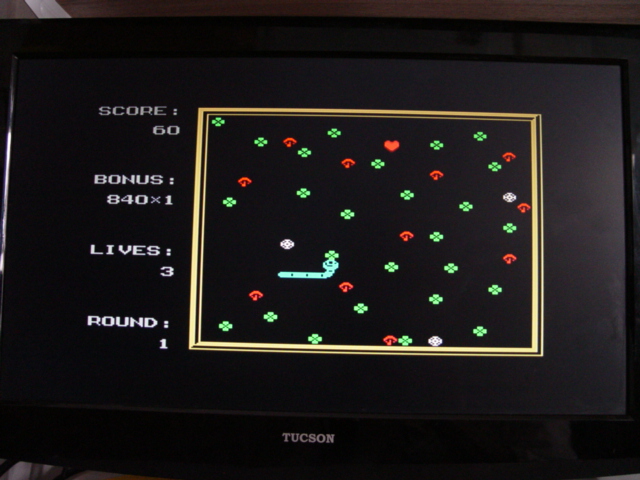

et c'est parti ! Ce petit jeu, tout simple est toutefois très vite très prenant.
msx-test-lecteur-cassette-4

J'espère pourvoir remettre la main sur mon lecteur d'origine un de ces jours. En attendant, mon VG8235 a retrouvé son périphérique cassette :)
Vive les bandes !



Rien ne se perd, tout doit se transformer.

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 30/07/2023 à 19h54

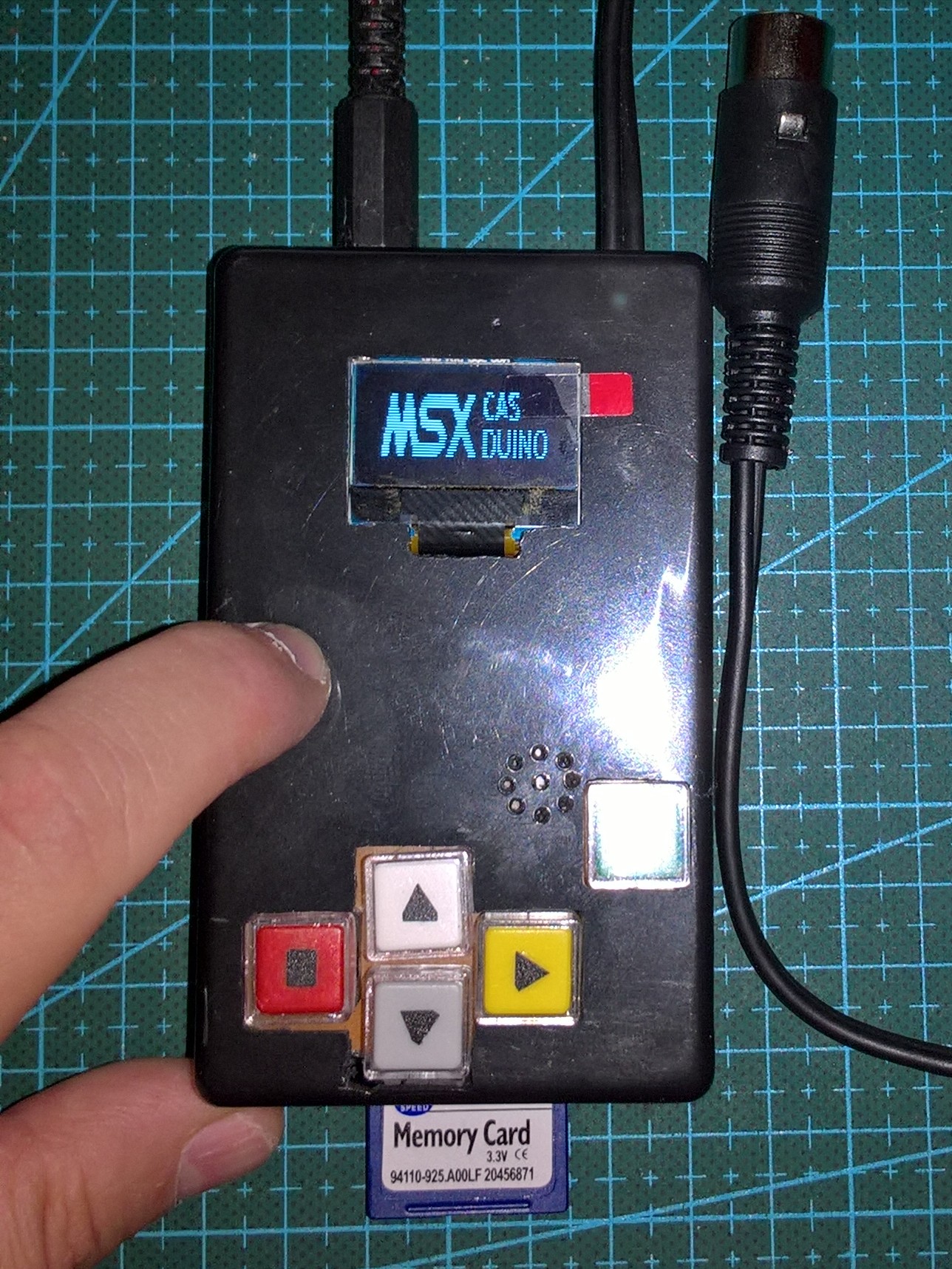

ca c'est la version moderne ...
maxduino_v3_nonos
wp_20180906_10_17_18_pro_21

et les jeux dispo ...qui marche sans erreur de lecture et plus rapide ...

Cas_GAMES.pdf
TSX_GAMES.pdf



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 533

Le 31/07/2023 à 21h50
Ah oui, équipement "Bastion factory" qui pourrait être très utile aux possesseurs de MSX1 non ? :)
