Le 31/07/2023 à 21h50

Reprise du message précédent

Ah oui, équipement "Bastion factory" qui pourrait être très utile aux possesseurs de MSX1 non ? :)


Rien ne se perd, tout doit se transformer.

E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5418

Le 31/07/2023 à 22h07
C est Monsieur Ali-Rebel. Il est dans mes favoris, y a tout chez ali :lol


*Philips NMS-8250 MSX2+ F4h|4Mo|192Ko Vram (controleur D7 HS) *Philips VG-8235 MSX2+|4mo|720ko *NeoDream MSX (Philips) NMS-8220 MSX2+ |128Ko | => *Wavy MSX2+|512ko *1PiMSX *1ChipMSX
* Gouget 512ko, KCX Bluetooth emitter, FM stereo, funrice, Beer, Sram, DevBoard, Covox, SCC flash 2Mo, Multi Mapper 2Mo, Gmaster2 (diy), slot expander x4
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 01/09/2023 à 03h12
Bastion Rebel :
solution .... le GOTEK plus aucun soucis ..vg8235_2fdd

Salut dit tu a fait comment pour avoir les 2 ? Gotek et floppy 720Ko?
Ça m'intéresse de faire ça aussi.


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1684

Le 01/09/2023 à 18h25
ben

en
A: tu as le FDD 3.5 NORMAL PC modifier
B: tu as le GOTEK SLIM MODIFIER + OLED

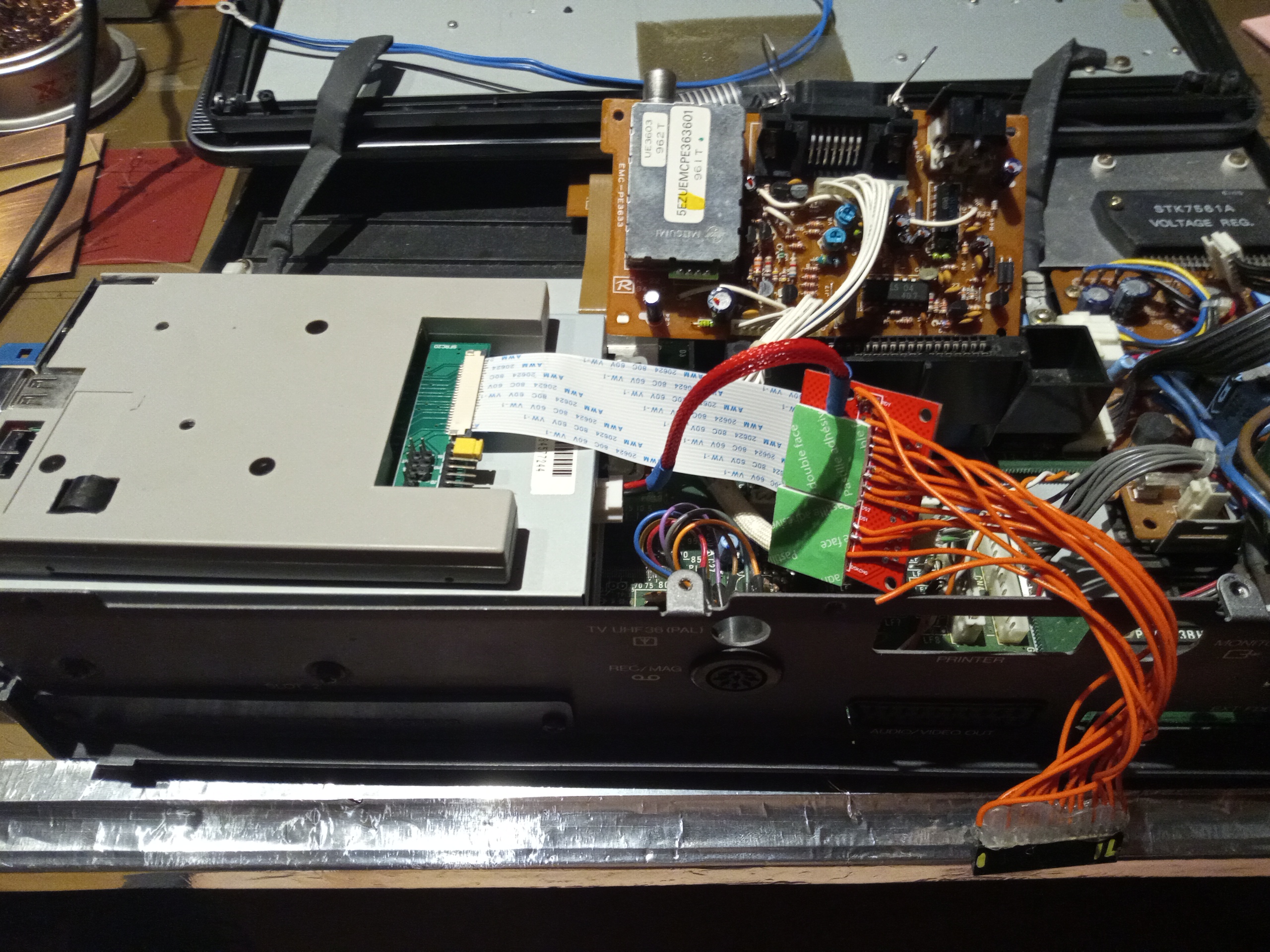

voila l'interieur :
vg8235_cable

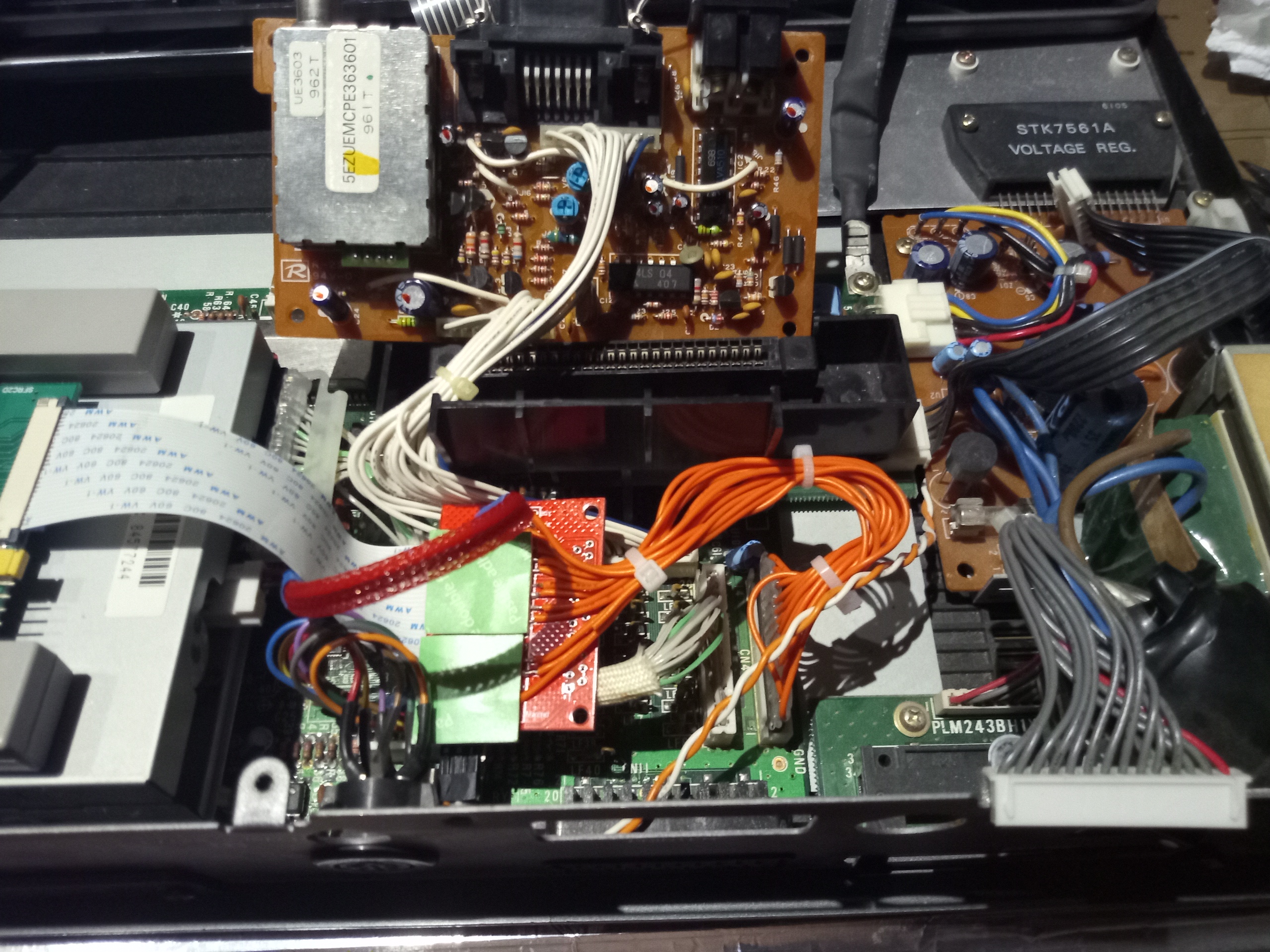

vg8235_fdd-gotek

le Module d'adaptation FFC 26 / HE14 / HE34
adap_gotek_slim_fdc26-2

les lecteurs SLIM SEULE sont devenu trop cher plus de 50/60€ sans la modif !! :fou :fou


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1684

Le 01/09/2023 à 18h28

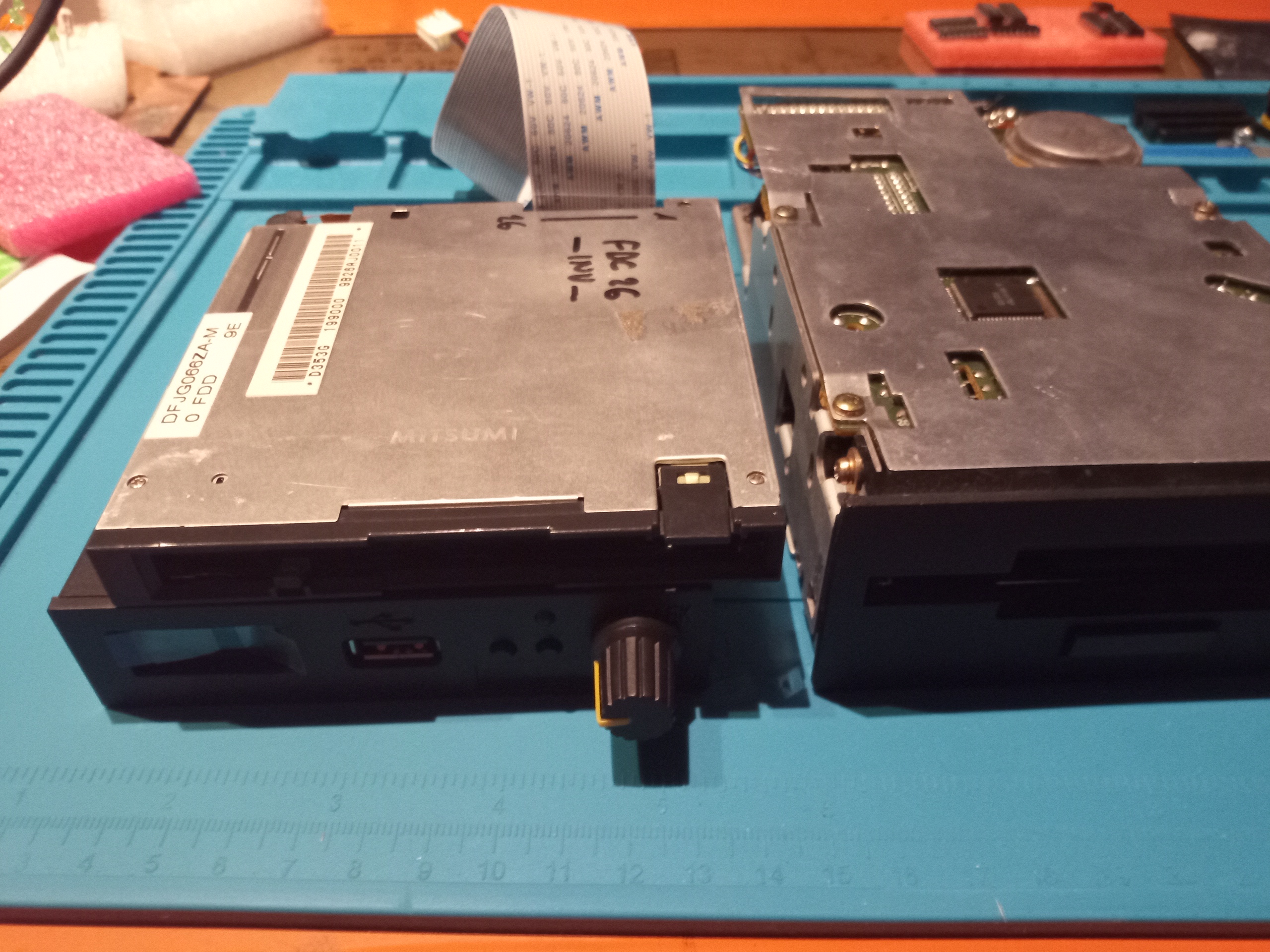

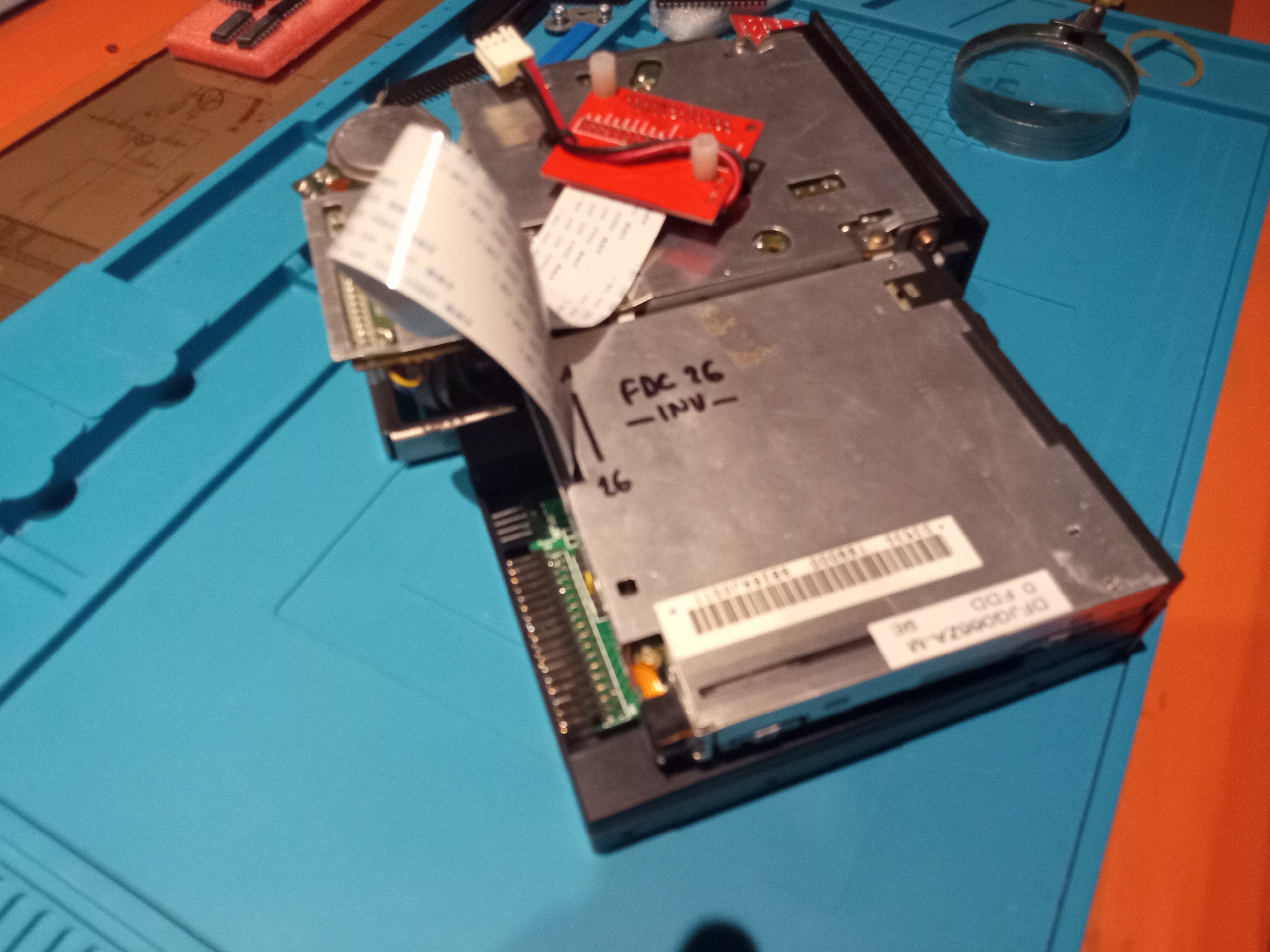

sinon l'inverse GOTEK NORMAL lecteur PC SLIM comme ca mais pas mieux les SLIM sont introvable a des prix raisonnable
img_20230829_170211_877
img_20230829_170337_438


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 02/09/2023 à 00h31
Bastion Rebel :
sinon l'inverse GOTEK NORMAL lecteur PC SLIM comme ca mais pas mieux les SLIM sont introvable a des prix raisonnable

merci pour tout ça je vais cherché la solution idéal. et la modif (le petit circuit pour le relier on le trouve ou ) Edité par Smayk11 Le 03/09/2023 à 14h32


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1684

Le 02/09/2023 à 09h08
Sinon autre modif possible

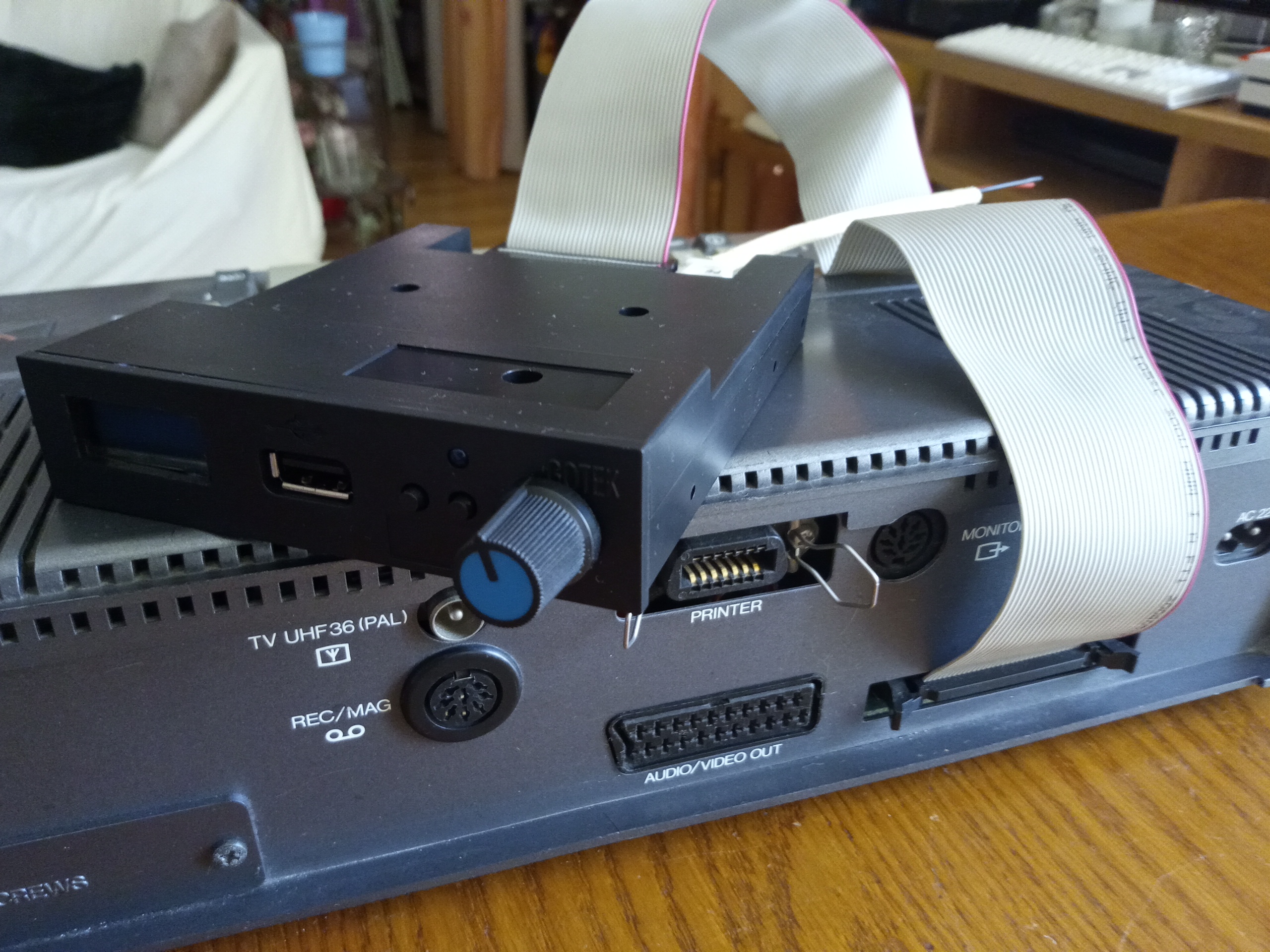

Tu te sert du port externe FDD du 8235 (a l'arriere), une nappe , un GOTEK Normal en B: , une Alim 5V et hop !! c'est parti ... :top :top

vg8235_fdd-ext

mais quel version du VG8235 as tu .. ta ROM FDD est elle capable de lire les 720ko .. :hum :hum Edité par Bastion Rebel Le 02/09/2023 à 16h34


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 03/09/2023 à 14h49
Bastion Rebel :
mais quel version du VG8235 as tu .. ta ROM FDD est elle capable de lire les 720ko .. :hum :hum

J'ai le VG8235/39, la ROM est en route (merci eBay pour 10€;) ,le Gotek aussi en chemin (merci AliExpress pour 21,53€;)

Mais après analyse de mon Gotek et d'un lecteur, on peut très bien intégré 2 normal, juste créé en imprimante 3D le support du Gotek.
Vu que j'aime les installations propre je vais aussi créé un circuit de conversion du lecteur. Edité par Smayk11 Le 03/09/2023 à 15h20


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1684

Le 03/09/2023 à 15h11
un peut cher ta rom ou c'est moi qui les fait pas cher ??

ton gotek brut ne marchera pas sans le re programmé !!

si il fallait demandé :

https://msxvillage.fr/forum/topic-2684-7+future-production.php Edité par Bastion Rebel Le 03/09/2023 à 15h14


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 03/09/2023 à 15h28
Bastion Rebel :
un peut cher ta rom ou c'est moi qui les fait pas cher ??

ton gotek brut ne marchera pas sans le re programmé !!

si il fallait demandé :

https://msxvillage.fr/forum/topic-2684-7+future-production.php

arff j'ai pas pansé a demandé ici :( .oui je c'est que le Gotek doit être initialisé vu que je l'ai fait avec le 1er du STE (qui doit être encore modifier pour une version spécial)


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1684

Le 03/09/2023 à 16h30
tu sait que les GOTEK actuel ne sont plus comme ceux de 2020 les CPU ont changer et les PROG aussi !! et y as plusieurs type de CPU ... meme le plus petit va aller pour le MSX mais pas pour un ST / AMIGA ... Donc ATTENTION ..


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 10/09/2023 à 18h40
Bastion Rebel :
tu sait que les GOTEK actuel ne sont plus comme ceux de 2020 les CPU ont changer et les PROG aussi !! et y as plusieurs type de CPU ... meme le plus petit va aller pour le MSX mais pas pour un ST / AMIGA ... Donc ATTENTION ..

Celui que j'ai fonctionne sur l'atari STe, pour mon amiga 500 et mon cpc 6128 je chercherait plus tard


MSX Sanyo phc 28s
MSX2 Philips VG8235/39
