L'atelier [ PANASONIC FS-A1 ] recréation alimentation d'origine
Reprise du message précédent
6502man:Demain je vais essayer de mesurer les tensions du transfo d'origine pour voir ce qu"il sort à vide dès fois que ...
Très bonne idée
Citation:
Après je me demande si le faite de connecter le primaire en parallèle peut avoir une incidence sur le fonctionnement des 2 transfo ???,
Si tu branche les deux transfo avec les deux primaires en //, ça n'a aucun incident. C'est comme si que tu branchais les deux transfo sur une multiprise.
Ce qu'il ne faut surtout pas faire, c'est de les mettre en série
.
metalgear2:
C'est bien ce que je me disait
metalgear2:
En série sur le primaire, ca fait quoi ?
Si tu branche les deux transfo avec les deux primaires en //, ça n'a aucun incident. C'est comme si que tu branchais les deux transfo sur une multiprise.
C'est bien ce que je me disait
metalgear2:
Ce qu'il ne faut surtout pas faire, c'est de les mettre en série .
.En série sur le primaire, ca fait quoi ?
Si tu branche les deux primaires en série, l'entrée AC n'est plus du tout en 220V.
il faut aussi éloigner les 2 transfos si on les colle les champs magnétiques vont se perturber
il y a aussi un sens pour être en phase dans les bobinages mais ça ne se voit qu'avec un oscilloscope a deux voies
il y a aussi un sens pour être en phase dans les bobinages mais ça ne se voit qu'avec un oscilloscope a deux voies
6502man:
Non, si ils sont en série, tu ne risque rien si tu envois 220v. Au contraire, y'a pas assez de courant en entrée pour avoir les bonnes tensions en sortie.
Citation:
Pour des transfo moulés (Enfin d'après la doc, c'est du moulé), c'est moins grave que si tu utilisais des transfo standard, c'est a dire des transfo comme sur cette photo : http://www.ebay.fr/itm/TRANSFO-8-VA-HAUTES-TENSIONS-MULTIPLES-/261883088318?hash=item3cf972cdbe:g:FL0AAOSwEeFVT25M
Ah oui ca fait pas du bien au transfo dans ce cas la il risque même de griller
Non, si ils sont en série, tu ne risque rien si tu envois 220v. Au contraire, y'a pas assez de courant en entrée pour avoir les bonnes tensions en sortie.
Citation:
peut être un isolent entre les 2, mais quoi ?
Pour des transfo moulés (Enfin d'après la doc, c'est du moulé), c'est moins grave que si tu utilisais des transfo standard, c'est a dire des transfo comme sur cette photo : http://www.ebay.fr/itm/TRANSFO-8-VA-HAUTES-TENSIONS-MULTIPLES-/261883088318?hash=item3cf972cdbe:g:FL0AAOSwEeFVT25M

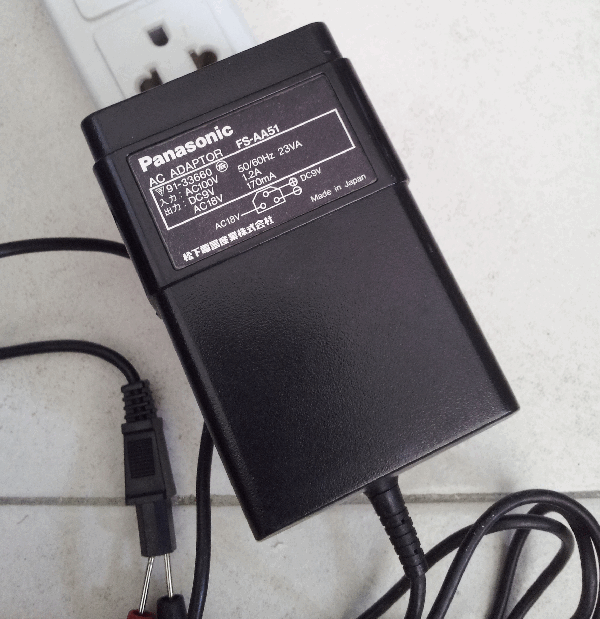

Le transfo d'origine :
Re-test du transfo d'origine il fonctionne bien :

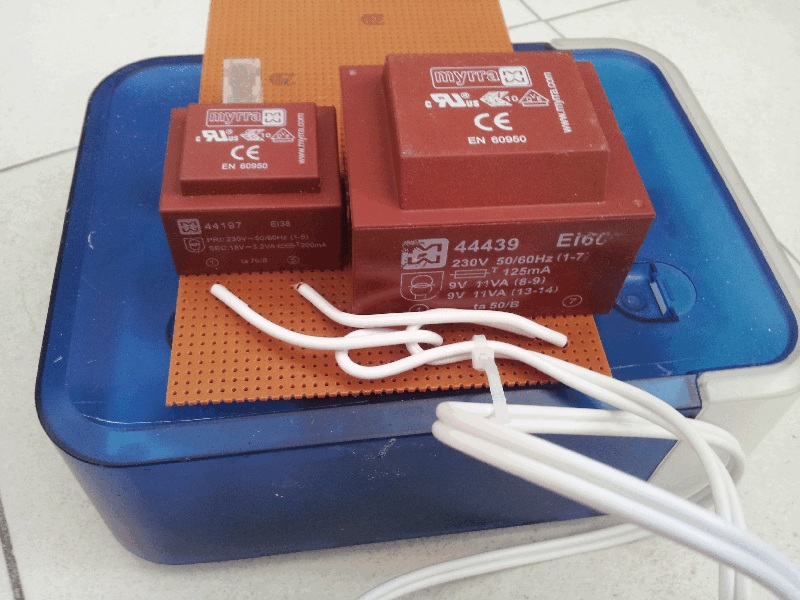

Le montage actuel de recréation du transfo d'origine :
Quoi penser des mesures que j'ai prises, est ce que je me suis trompé quelque part pour le 9V DC ????
Merci. Edité par 6502man Le 29/09/2016 à 16h04

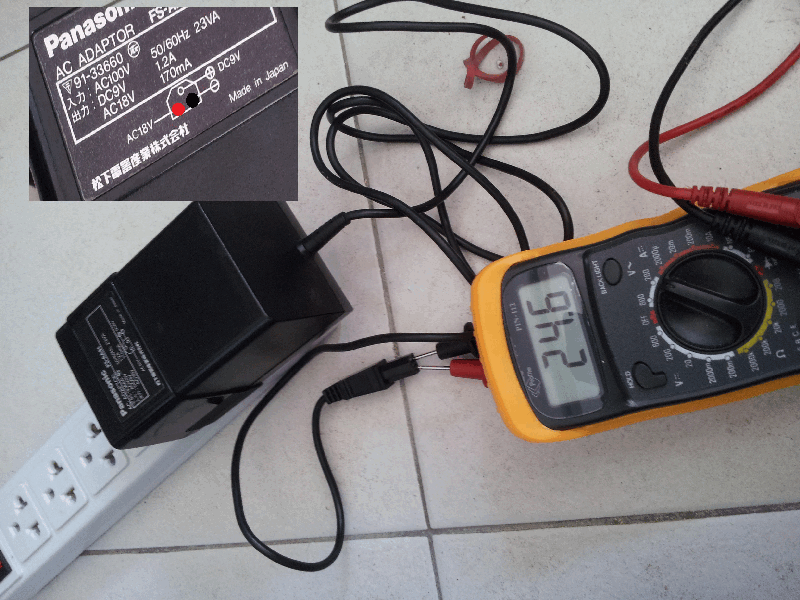

Multimètre en mode AC 200, pointe noir et rouge indiqués sur le pictogramme du transfo:

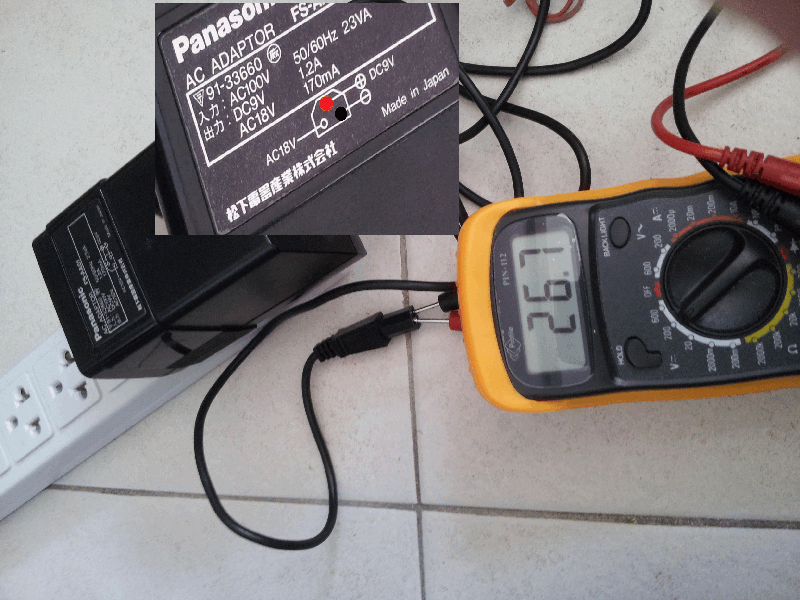

Multimètre en mode DC 200
, pointe noir et rouge indiqués sur le pictogramme du transfo
Ca m'indique dépassement de capacité en mode DC 20
, pointe noir et rouge indiqués sur le pictogramme du transfoCa m'indique dépassement de capacité en mode DC 20
Re-test du transfo d'origine il fonctionne bien :
Le montage actuel de recréation du transfo d'origine :
Quoi penser des mesures que j'ai prises, est ce que je me suis trompé quelque part pour le 9V DC ????
Merci. Edité par 6502man Le 29/09/2016 à 16h04
c'est une tension a vide , il faut mesurer en charge c'est a dire le MSX allumé pour avoir la vraie valeur de fonctionnement
quelle tension obtient tu en sortie de ton alim 220V 100V ?
quelle tension obtient tu en sortie de ton alim 220V 100V ?
Comment mesurer avec le MSX en fonctionnement ???
Pour la tension de l'alim 200V / 100V je regarde demain, mais de mémoire c'est une alim pour du 110V plus destiné pour du matos US.
En autre j'utilise celui la quand je bricole :
[url=http://i.ebayimg.com/00/s/MTEwOVgxNjAw/z/HnoAAOSwyQtVrmkc/$_57.JPG]230V -> 110V[/url]
Pour la tension de l'alim 200V / 100V je regarde demain, mais de mémoire c'est une alim pour du 110V plus destiné pour du matos US.
En autre j'utilise celui la quand je bricole :
[url=http://i.ebayimg.com/00/s/MTEwOVgxNjAw/z/HnoAAOSwyQtVrmkc/$_57.JPG]230V -> 110V[/url]
avec 110V tu as déja 10% de tension en plus qui se répercute au secondaire
avec certains modéles on arrive avec presque 130V au secondaire car le maxi distribué peut avoisiner les 240V
avec certains modéles on arrive avec presque 130V au secondaire car le maxi distribué peut avoisiner les 240V
Bonjour,
9V en sortie du transfo pour créer du 5V, ça me parait bien.
Mais 26V pour créer du +12V, je trouve que c'est beaucoup, même a vide.
Maintenant, si le transfo original sort du 26V, tu es sur la bonne voie
9V en sortie du transfo pour créer du 5V, ça me parait bien.
Mais 26V pour créer du +12V, je trouve que c'est beaucoup, même a vide.
Maintenant, si le transfo original sort du 26V, tu es sur la bonne voie
Citation:
soit on intercale un cable avec une prise male/femelle
soit on se prend a l'intérieur du MSX directement sur la prise si c'est accessible ou sur le circuit imprimé
pour plus de praticité il faut souder des fils de test provisoirement sous le circuit c'est plus facile ensuite avec 2 pinces croco ou des grip-fils
Comment mesurer avec le MSX en fonctionnement ???
soit on intercale un cable avec une prise male/femelle
soit on se prend a l'intérieur du MSX directement sur la prise si c'est accessible ou sur le circuit imprimé
pour plus de praticité il faut souder des fils de test provisoirement sous le circuit c'est plus facile ensuite avec 2 pinces croco ou des grip-fils
NE JAMAIS TOUCHER L'INTERIEUR D'UNE ALIMENTATION EN FONCTIONNEMENT RISQUE GRAVE D’ELECTROCUTION.
Plus simple : je viens de penser à ouvrir le transfo et faire les mesures sur les fils à la sortie du transfo en fonctionnement, je devrais avoir accès côté soudure AC G et DC :
Edité par
6502man
Le 29/09/2016 à 20h01
Plus simple : je viens de penser à ouvrir le transfo et faire les mesures sur les fils à la sortie du transfo en fonctionnement, je devrais avoir accès côté soudure AC G et DC :
Edité par
6502man
Le 29/09/2016 à 20h01
6502man:
C'est moins dangereux que d'ouvrir le MSX
Plus simple : je viens de penser à ouvrir le transfo et faire les mesures sur les fils à la sortie du transfo en fonctionnement, je devrais avoir accès côté soudure AC G et DC :
C'est moins dangereux que d'ouvrir le MSX
