L'atelier [ PANASONIC FS-A1 ] recréation alimentation d'origine
Le mieux, c'est de savoir la tension que tu as entre la GND et la diode.
6502man :

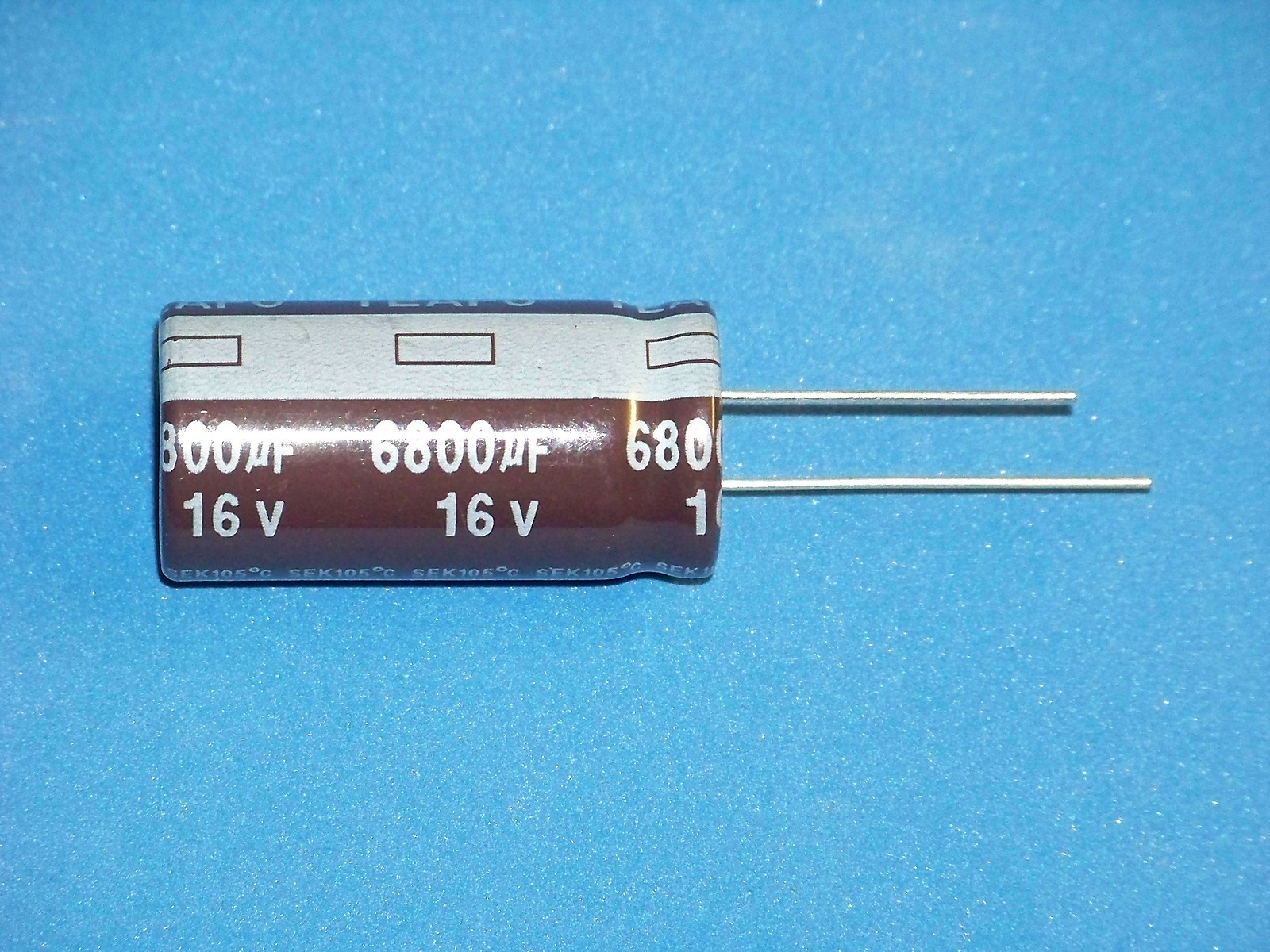

Est ce que ce condensateur conviendrait ?
http://www.ebay.fr/itm/Elko-radial-6800-F-6800uF-16V-105-C-2-Stk-18x36mm-/271768783041?hash=item3f46ae88c1:g:P5EAAOSw0e9U1rUt
http://www.ebay.fr/itm/Elko-radial-6800-F-6800uF-16V-105-C-2-Stk-18x36mm-/271768783041?hash=item3f46ae88c1:g:P5EAAOSw0e9U1rUt
Oui, c'est bon. J'ai vérifié. L'original fait : 6800µf, 16v, 85° C.
Sur le lien que tu donnes, le gars a remplacé le condentateur par le même mais qui supporte jusqu'à 105° C. Edité par GDX Le 11/09/2016 à 10h38
okay donc en 16V c'est suffisant

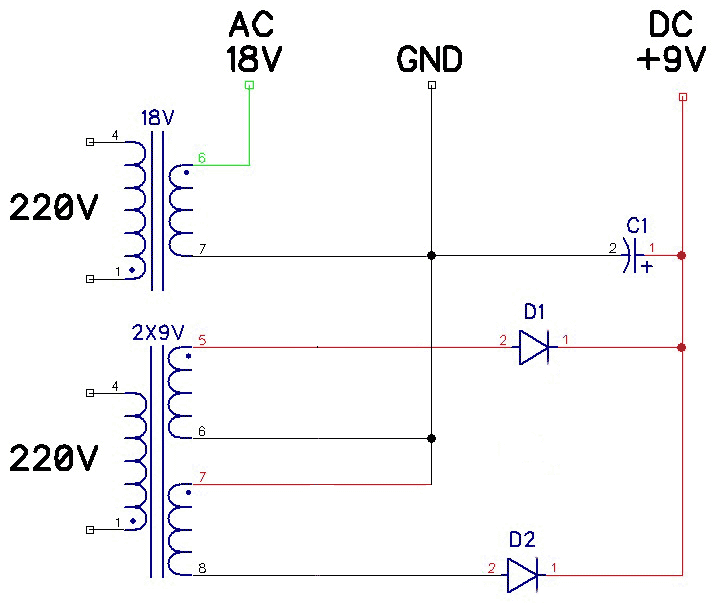

Au final si j’achète tous les éléments nécessaires pour refaire cette alimentation (transformateur ?) ca me reviendrais dans les 30 euros sans compter les frais de port de st-quentin radio
( transfo 2x9v + transfo 18V + 2 diodes + condo 6800µf )
Je devrais pouvoir mettre ca sur une plaque à pastille, rajouter un câble vers le 220V et un câble vers le MSX2, pour le connecteur j'ai une petite idée, en attendant je vais passer les commandes ....
Au final si j’achète tous les éléments nécessaires pour refaire cette alimentation (transformateur ?) ca me reviendrais dans les 30 euros sans compter les frais de port de st-quentin radio
( transfo 2x9v + transfo 18V + 2 diodes + condo 6800µf )
Je devrais pouvoir mettre ca sur une plaque à pastille, rajouter un câble vers le 220V et un câble vers le MSX2, pour le connecteur j'ai une petite idée, en attendant je vais passer les commandes ....
a lire pour comprendre le principe des 2 enroulements
http://electronique1.blogspot.fr/2011/01/redresseurs-diodes-monophases.html
http://electronique1.blogspot.fr/2011/01/redresseurs-diodes-monophases.html
6502man,
Sur Leboncoin, on vend encore l'alim qui va bien pour le cable. Elle est au même prix, 10€.
http://www.leboncoin.fr/informatique/696158427.htm
EDIT: Tu as de la chance ! Elle est même sur Amazon à 7,30€ et en noir.
http://www.amazon.fr/dalimentation-dorigine-sdd018-1000%C2%A01-sortie-x202F/dp/B01DTA4O5O/ref=sr_1_1/256-9175100-2972109
Je te conseille de sauter sur l'occasion. Ça t'évitera de te bricoler un connecteur.
(La référence pour la France est SDD018-1000 en fait et la marque est HP) Edité par GDX Le 11/09/2016 à 14h37
Sur Leboncoin, on vend encore l'alim qui va bien pour le cable. Elle est au même prix, 10€.
http://www.leboncoin.fr/informatique/696158427.htm
EDIT: Tu as de la chance ! Elle est même sur Amazon à 7,30€ et en noir.
http://www.amazon.fr/dalimentation-dorigine-sdd018-1000%C2%A01-sortie-x202F/dp/B01DTA4O5O/ref=sr_1_1/256-9175100-2972109
Je te conseille de sauter sur l'occasion. Ça t'évitera de te bricoler un connecteur.
(La référence pour la France est SDD018-1000 en fait et la marque est HP) Edité par GDX Le 11/09/2016 à 14h37
@Jipe: merci pour le lien, j'ai peut être pas tout retenu, mais j'ai compris le fonctionnement
@GDX: Merci d'avoir cherché les référence j'ai commandé .
La suite à la réception des pièces ...
@GDX: Merci d'avoir cherché les référence
j'ai commandé .La suite à la réception des pièces ...
J'ai recu les diodes et le condensateur, j'attend les transfo.
Tech 44439
Tech 44197
par contre sur le 44197 1 x 18V il est indiqué required protection : 200ma fuse on secondary ?
il faut donc que je rajoute un fusible 200ma Temporisé sur mon montage par sécurité ?
Tech 44439
Tech 44197
par contre sur le 44197 1 x 18V il est indiqué required protection : 200ma fuse on secondary ?
il faut donc que je rajoute un fusible 200ma Temporisé sur mon montage par sécurité ?
Le MSX doit déjà être équipé de fusibles puisqu'Il n'y en a pas dans l'alimentation originale mais rien ne t'empèche d'en mettre un. Je te conseille de mettre un interrupteur ON/OFF (220~240V) sur le primaire si tu as de la place sur le boitier. Ça peut être pratique.
Edité par
GDX
Le 18/09/2016 à 10h08
Il y a un interrupteur sur le MSX, mais on peut toujours effectivement rajouter un interrupteur sur le primaire 220/240V, surtout pour celui qui compte laisser le câble branché en permanence
J'imagine que tu vas le mettre en vente lorsque l'alimentation sera faite mais au cas où tu comptes le garder, voici une bidouille qui peut t'intéresser :
http://www.msxvillage.fr/forum/topic.php?id=2900&pt=2#m70987
Je peux te passer le fichier si tu veux.
http://www.msxvillage.fr/forum/topic.php?id=2900&pt=2#m70987
Je peux te passer le fichier si tu veux.
