Reprise du message précédent
Salut@Seven le PCB n'as pas été corrigé afin de ne pas avoir de tracer diffèrent et pour voir les erreurs sinon
si le tracer change toutes les 5 minutes ca deviens impossible a trouver l'erreur !!
Citation :
En fait, j'ai cherché à aider à partir d'un PCB qui avait, sans que je le sache, été "remanié".
Merci pour ce temps perdu !
Merci pour ce temps perdu !
Citation :
correction du PCB
le 12 du LS04 et le 3 du LS30
le 12 du LS32 avec le 5 du LS00
ainsi que quelles piste couper A6 qui est corriger depuis
mais je n'est pas modifier le fichier pour garder le même schéma que le PCB
le 12 du LS04 et le 3 du LS30
le 12 du LS32 avec le 5 du LS00
ainsi que quelles piste couper A6 qui est corriger depuis
mais je n'est pas modifier le fichier pour garder le même schéma que le PCB
j'ai un autre fichier sur laquelle les corrections sont faite mais il faut garder une ORIGINE ou une TRACE pour avancer !!!
Citation :
Ta led est pas à l'envers
concernant la LED elle marche voir le début du post elle reagit bien y as pas de soucis
je pense a ce réseaux de résistance DALE 5 221/331 (5 = dual résistor)
si je mesure coté GND les 6 bornes intérieurs j'ai pas 220 ohms ou 330 ohms ?? mais 164.5 ohms
et VCC aux 6 bornes 146.3 ohms ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
igal :
C'est con mais on sait jamais.
Ta led est pas à l'envers
Ta led est pas à l'envers
Non, elle est correctement câblée.
En fait il faut que le signal BSY = 0 pour que la LED s'allume.
Si BSY vaut "1" alors la LED reçoit du +5V des deux coté donc elle s'éteint!
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Citation :
je pense a ce réseaux de résistance DALE 5 221/331 (5 = dual résistor)
si je mesure coté GND les 6 bornes intérieurs j'ai pas 220 ohms ou 330 ohms ?? mais 164.5 ohms
et VCC aux 6 bornes 146.3 ohms ???
si je mesure coté GND les 6 bornes intérieurs j'ai pas 220 ohms ou 330 ohms ?? mais 164.5 ohms
et VCC aux 6 bornes 146.3 ohms ???
moi aussi je trouve cette valeur , on mesure aussi toutes les résistances du coté + si on mesure le -

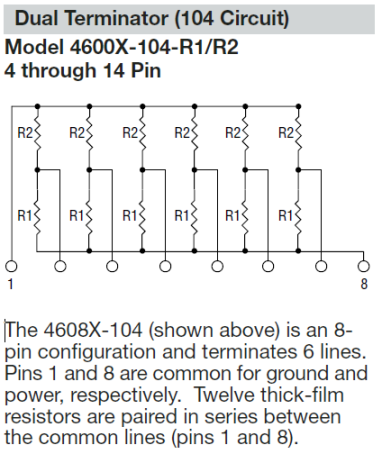

regarde le schéma du réseau ( piqué a SveN dans un autre post )
Si on suit le pin 3 (/DB6) du 5380, ça part DIRECTEMENT sur la pin 14 (DB6) du connecteur SCSI, sans traverser le réseau de résistances !
N'ai pas bcp de temps ce soir, mais il me semble que d'autres pins en sortie du 5380 ne passent également pas au travers du réseau.. Edité par SveN Le 14/04/2015 à 19h03
N'ai pas bcp de temps ce soir, mais il me semble que d'autres pins en sortie du 5380 ne passent également pas au travers du réseau.. Edité par SveN Le 14/04/2015 à 19h03
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
salut
j'ai essayer avec 6 condos 100nf en plus avec et sans résistances idem !! il semble que le bus ne ce décharge pas après un reset et laisse le circuit "shunter" l'extinction du périphérique SCSI décharge le bus et a la réinitialisation ca repart !!
(blocage normal puisque les résistances sont absentes !! pas de decharge)
donc les condos !! je vais essayer de changer tous les CI , resistance pour voir !!
j'ai regarder certain circuit du bus SCSI vont du 5380 puis au bus puis a la resistance ?? le routage est pas super de ce coté !!! mais les 18 SIGNAUX sont routé SANS EXCEPTIONS Edité par Bastion Rebel Le 14/04/2015 à 19h29
j'ai essayer avec 6 condos 100nf en plus avec et sans résistances idem !! il semble que le bus ne ce décharge pas après un reset et laisse le circuit "shunter" l'extinction du périphérique SCSI décharge le bus et a la réinitialisation ca repart !!
(blocage normal puisque les résistances sont absentes !! pas de decharge)
donc les condos !! je vais essayer de changer tous les CI , resistance pour voir !!
j'ai regarder certain circuit du bus SCSI vont du 5380 puis au bus puis a la resistance ?? le routage est pas super de ce coté !!! mais les 18 SIGNAUX sont routé SANS EXCEPTIONS Edité par Bastion Rebel Le 14/04/2015 à 19h29
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonsoir,
@Bastion Rebel : Qu'est-ce que tu branche comme périphérique externe ? Edité par metalgear2 Le 14/04/2015 à 19h31
@Bastion Rebel : Qu'est-ce que tu branche comme périphérique externe ? Edité par metalgear2 Le 14/04/2015 à 19h31
un ZIP en ID#5
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Tu as regardé si tu avais une terminaison sur ton ZIP.
Mes connaissances en SCSI sont trés loin, mais il me semble qu'il y avait un conflit avec les deux.
Mais je me trompe peut-être
Mes connaissances en SCSI sont trés loin, mais il me semble qu'il y avait un conflit avec les deux.
Mais je me trompe peut-être
oui y'as un jumper !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
SveN :
Si on suit le pin 3 (/DB6) du 5380, ça part DIRECTEMENT sur la pin 14 (DB6) du connecteur SCSI, sans traverser le réseau de résistances !
Bastion Rebel :
...j'ai regarder certain circuit du bus SCSI vont du 5380 puis au bus puis a la resistance ?? le routage est pas super de ce coté !!! mais les 18 SIGNAUX sont routé SANS EXCEPTIONS
Ça ne va pas le faire !! Pour le principe de la terminaison passive, il suffit de regarder le schéma posté plus haut par Jipe. En reliant le pin 2 de R-NET2 au pin 3 du 5380 de la sorte, tu n'obtiendras sans doute pas la charge/impédance imposée par la norme SCSI (on peut considérer que le réseau de résistances fait office de filtre afin de réduire les oscillations parasites). A confirmer par d'autres ... au cas où j'aurais mal compris le fonctionnement des terminaisons passives.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
en fait relier Rnet2 au pin 3 a n'importe quel endroit du circuit suffit car la longueur des pistes ne peux pas influencer la valeur des signaux
aprés est tu sur du brochage de ta liaison vers le Zip 100 qui lui est muni d'une prise DB50 ?
aprés est tu sur du brochage de ta liaison vers le Zip 100 qui lui est muni d'une prise DB50 ?
SALUT
je suis de l'avis de SVEN car le routage du RNET1 et 3 son pas trop mauvais seule le RNET2 est POURRI
j'ai fais quel test avec 1 ou 1+2 ou 1+3 ou 2+3 RNET pour voir 1 et 3 ne bloque pas seule RNET2 met la pagaille !! bien que les résistances sont présente sur la chaine il ne sont pas au bon endroit soit après la connexion au contrôleur SCSCI !!
je vais voir si je peut isoler les tronçons 5380 / RNET / IDC50 et refaire en filaire (je regarde le PCB ce soir si possible)
si vous avez une autre idee !! n'hésiter pas
pour le ZIP je pense pas car dans le disk bertfile y as des utils pour les ZIPs ,protection ....
je suis de l'avis de SVEN car le routage du RNET1 et 3 son pas trop mauvais seule le RNET2 est POURRI
j'ai fais quel test avec 1 ou 1+2 ou 1+3 ou 2+3 RNET pour voir 1 et 3 ne bloque pas seule RNET2 met la pagaille !! bien que les résistances sont présente sur la chaine il ne sont pas au bon endroit soit après la connexion au contrôleur SCSCI !!
je vais voir si je peut isoler les tronçons 5380 / RNET / IDC50 et refaire en filaire (je regarde le PCB ce soir si possible)
si vous avez une autre idee !! n'hésiter pas
pour le ZIP je pense pas car dans le disk bertfile y as des utils pour les ZIPs ,protection ....
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Citation :
Entre le TERMPWR (ici le VCC) et une ligne de signal, on doit avoir 221 ohms,
entre le TERMPWR et le GND, on doit évidemment avoir 331 ohms.
entre le TERMPWR et le GND, on doit évidemment avoir 331 ohms.
non car on mesure aussi les autres résistances qui se retrouvent en paralléle avec celle mesurée
je ferais un croquis si ça ne vous semble pas clair
pour la prise du ZIP100 j'ai buggé c'est une D25 et non une DB50 , tu as du faire un cable 50 broches vers DB25
est t'il correct ?
salut
non un cable IDC50/IDC50 + terminaison interne au ZIP activé

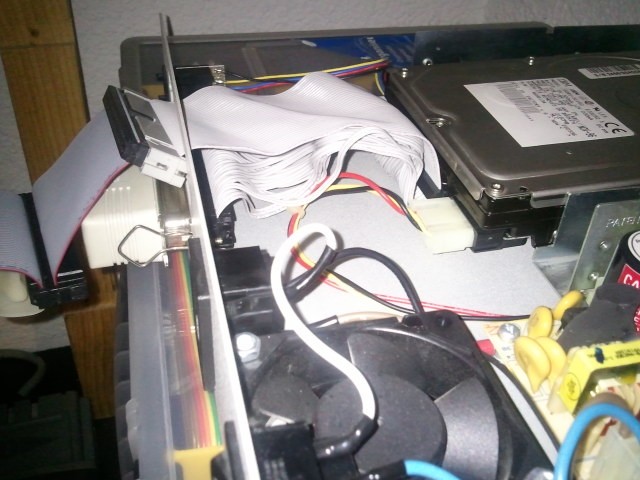

sinon j'ai preparer un IDC50F/IDC50F/IDC50M/IDC50F(HDD)/CENTRO50+BOUCHON le cable en tous fait 60 a 70cm mais je peut reduire a beaucoup moins avec un IDC50F/IDC50F de 20cm
une photo c'est mieux !!
Citation :
pour la prise du ZIP100 j'ai buggé c'est une D25 et non une DB50 , tu as du faire un cable 50 broches vers DB25
est t'il correct ?
est t'il correct ?
non un cable IDC50/IDC50 + terminaison interne au ZIP activé
sinon j'ai preparer un IDC50F/IDC50F/IDC50M/IDC50F(HDD)/CENTRO50+BOUCHON le cable en tous fait 60 a 70cm mais je peut reduire a beaucoup moins avec un IDC50F/IDC50F de 20cm
une photo c'est mieux !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
