L'atelier Interface BERT SCSI BERT SCSI
Jipe si je met le hdd sur ma megascsi il ne va pas me fliger mes partitions ?? y as une table dans chaque disk je crois
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
question : l'id de la carte c'est quoi 0 ou 7 ??? car si j'essais de mettre un perif au meme ID = blocage ??
la plus part du temps c'est ID#7
la plus part du temps c'est ID#7
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
l'id de la cartouche est 7
essai avec un disque de 45mo id 0
d'abord inserer la disquette
appuyer sur CODE a l'init pour avoir la main dans la disquette
attendre le DOS
lancer FDISK2-1
on arrive sur une page avec en haut le non du HDD et le modéle
puis 4 choix
F Format disk
M Modify partition table
I Initialise partitions
Quit to dos
appuyer F
4 choix
D enter defect list
F format HD
S Show disk parameter
M go to main menu
on peux faire S pour voir les paramétres puis return a la fin
appuyer sur F formating the hard disk puis return
trois choix
1 format with know defect list
2 format with know defect list plus supplied defect list
3 format with original manufacturer defect list only
choisir 3
enter interleave number (if empty use original data)
taper return
al data on the hard disk will be destroyed !!! enter Y to continu
entrer Y
on revient au menu
taper M pour le main menu
taper M pour modify partition table
on voit les partition , les secteurs , DIR FAT
taper I pour insérer les partitions
répondre aux questions pour FAT etc ( sera vu en détail plus tard )
taper W pour écrire la table sur le disque
are you sure , répondre Y
M pour main menu
taper I pour initialise
Enter number of partition
Input ?
enter le non du volume
retourner sous DOS
reset du MSX en retirant la disquette - on arrive dans le disque dur
faire save TEST et files pour voir si tout va bien
installer le dos2 est les outils de la disquette
ouf
essai avec un disque de 45mo id 0
d'abord inserer la disquette
appuyer sur CODE a l'init pour avoir la main dans la disquette
attendre le DOS
lancer FDISK2-1
on arrive sur une page avec en haut le non du HDD et le modéle
puis 4 choix
F Format disk
M Modify partition table
I Initialise partitions
Quit to dos
appuyer F
4 choix
D enter defect list
F format HD
S Show disk parameter
M go to main menu
on peux faire S pour voir les paramétres puis return a la fin
appuyer sur F formating the hard disk puis return
trois choix
1 format with know defect list
2 format with know defect list plus supplied defect list
3 format with original manufacturer defect list only
choisir 3
enter interleave number (if empty use original data)
taper return
al data on the hard disk will be destroyed !!! enter Y to continu
entrer Y
on revient au menu
taper M pour le main menu
taper M pour modify partition table
on voit les partition , les secteurs , DIR FAT
taper I pour insérer les partitions
répondre aux questions pour FAT etc ( sera vu en détail plus tard )
taper W pour écrire la table sur le disque
are you sure , répondre Y
M pour main menu
taper I pour initialise
Enter number of partition
Input ?
enter le non du volume
retourner sous DOS
reset du MSX en retirant la disquette - on arrive dans le disque dur
faire save TEST et files pour voir si tout va bien
installer le dos2 est les outils de la disquette
ouf
Merci Jipe pour la notice !!
je devrait recevoir bientôt mes résistors neuf , j'ai tous changer cad :
Zilog5380 neuf
pratiquement tous les CI sont en HC neuf et plus en LS , il me reste 1 CI (LS138) a changer
resistor neuf
apres ca si ca marche pas y as plus que le Suicide !!!
ou l'asile
je devrait recevoir bientôt mes résistors neuf , j'ai tous changer cad :
Zilog5380 neuf
pratiquement tous les CI sont en HC neuf et plus en LS , il me reste 1 CI (LS138) a changer
resistor neuf
apres ca si ca marche pas y as plus que le Suicide !!!
ou l'asile
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
la série HC c'est pas trés bon sur un MSX , en plus il ne faut pas mélanger LS et HC
la cartouche d'origine est montée avec des HCT
plutôt que le suicide il reste l'immolation par le feu de la cartouche , fait gaffe quand même la derniére fois il a fallut un tas de canadairs pour l'éteindre
la cartouche d'origine est montée avec des HCT
plutôt que le suicide il reste l'immolation par le feu de la cartouche , fait gaffe quand même la derniére fois il a fallut un tas de canadairs pour l'éteindre
le schema d'origine est avec des LS !!
j'ai regarder c'est plus difficile de tous trouver en HCT dip que HCT SMD !!
je vais essayer on verra bien !!!
donc si je comprend bien il faut mieux utiliser des LS ou des HCT que des HC + LS
Pour le suicide je vais essayer ta notice et apres on verra !!
j'ai regarder c'est plus difficile de tous trouver en HCT dip que HCT SMD !!
je vais essayer on verra bien !!!
donc si je comprend bien il faut mieux utiliser des LS ou des HCT que des HC + LS
Pour le suicide je vais essayer ta notice et apres on verra !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
salut
Merci je l'avais déjà mais moi et les Langues ca fait 2 voir 3 ou 4
CODE ne semble rien faire (Wait .....)
SELECT Boot sans rien
apres plusieurs test .........non concluant voici les résultats :
avec :
* AM5380 ou Z5380 aucun changement donc mon AM5380 semble marcher
j'ai pas fait le test avec des HC il m'en manque donc TOUS ou RIEN on verra pour des HCT !! mais le schema est avec des LS a l'origine
* test avec autre LS normal aucun changement
test sur les résistors
* bank1 + bank2 + bank3 installer = ecran noir pas de boot !!
* bank1 enlever + bank2 et 3 installer = boot mais le Wait.... ne s'arrete jamais ??
* bank1 modifier (pin enlever les une apres les autres) : la seul pin qui me bloque le boot c'est /RST
mais apres Wait.... infini !!!!
test des résistors mis dans autre banks idem
* Test avec Perif D2 HDD externe (relier a la terre !! ) le wait .... infini
* Test avec Perif ZIP + Alim transfo externe (non relier a la terre) le Wait.... se fini au bout de 30 secondes mais ne reconnait RIEN !!!
si reboot = ecran noir (attendre 30 sec et ca repart si alim ext debrancher)
a oui !! pour FDisk2-1 il me bloque direct !! (quand la BERT cherche le caps peut clignoté , quand FDisk lancer caps figer !!)
on dirait qu'il y as soit une mauvaise evacuation de la GND ??? soit du perif soit du MSX (y'en as pas et pourtand la MEGASCSI marche elle)
toujours en attente de mes RESISTORs neuf on verra apres
Voila
pire que la BEER !!!
Edité par
Bastion Rebel
Le 24/04/2015 à 09h33
Citation :
la doc d'origine est ici : bertguide.pdf
Merci je l'avais déjà mais moi et les Langues ca fait 2 voir 3 ou 4
CODE ne semble rien faire (Wait .....)
SELECT Boot sans rien
apres plusieurs test .........non concluant voici les résultats :
avec :
* AM5380 ou Z5380 aucun changement donc mon AM5380 semble marcher
j'ai pas fait le test avec des HC il m'en manque donc TOUS ou RIEN on verra pour des HCT !! mais le schema est avec des LS a l'origine
* test avec autre LS normal aucun changement
test sur les résistors
* bank1 + bank2 + bank3 installer = ecran noir pas de boot !!
* bank1 enlever + bank2 et 3 installer = boot mais le Wait.... ne s'arrete jamais ??
* bank1 modifier (pin enlever les une apres les autres) : la seul pin qui me bloque le boot c'est /RST
mais apres Wait.... infini !!!!
test des résistors mis dans autre banks idem
* Test avec Perif D2 HDD externe (relier a la terre !! ) le wait .... infini
* Test avec Perif ZIP + Alim transfo externe (non relier a la terre) le Wait.... se fini au bout de 30 secondes mais ne reconnait RIEN !!!
si reboot = ecran noir (attendre 30 sec et ca repart si alim ext debrancher)
a oui !! pour FDisk2-1 il me bloque direct !! (quand la BERT cherche le caps peut clignoté , quand FDisk lancer caps figer !!)
on dirait qu'il y as soit une mauvaise evacuation de la GND ??? soit du perif soit du MSX (y'en as pas et pourtand la MEGASCSI marche elle)
toujours en attente de mes RESISTORs neuf on verra apres
Voila
pire que la BEER !!!
Edité par
Bastion Rebel
Le 24/04/2015 à 09h33
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
a lire , on y parle de la touche SELECT pour changer d'ID
https://groups.google.com/forum/#!topic/comp.sys.msx/mNM9nwKJ7is
https://groups.google.com/forum/#!topic/comp.sys.msx/mNM9nwKJ7is
salut

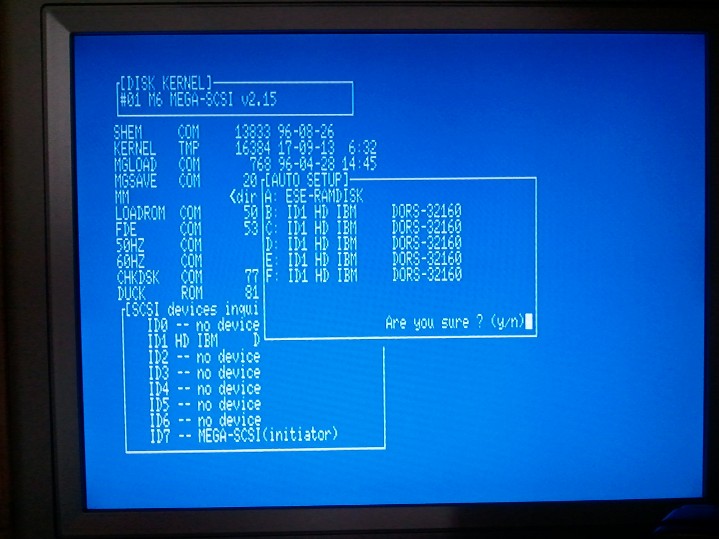

j'ai cracker et tester le HDD sur ma MEGASCSI !!
Test :
HDD externe + IBM DORS 32160 ID#1 + Bouchon sur Centronics .... donc résultat
donc le HDD marche correctement donc c'est bien un probleme soit de la carte soit de terminaison !!
la BERT a une terminaison "passive" qui semble etre tres capricieuse peut etre qu'avec une terminaison "ACTIVE" comme la MEGASCSI le probleme disparaitrais !!!

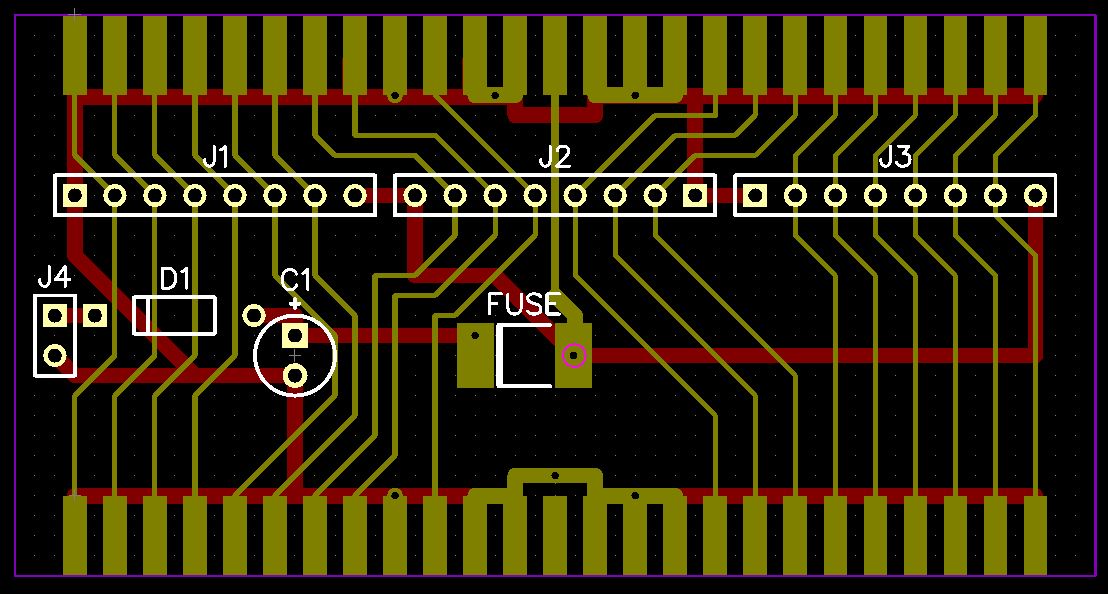

je vais enlever les résistors du controlleur et ajouter 2 connecteurs HE50 male et femele avec le TERMPWR dessus comme cela !! je prendrais l'alim a la source de la carte PCB et jusqu'au J4
j'ai cracker et tester le HDD sur ma MEGASCSI !!
Test :
HDD externe + IBM DORS 32160 ID#1 + Bouchon sur Centronics .... donc résultat
donc le HDD marche correctement donc c'est bien un probleme soit de la carte soit de terminaison !!
la BERT a une terminaison "passive" qui semble etre tres capricieuse peut etre qu'avec une terminaison "ACTIVE" comme la MEGASCSI le probleme disparaitrais !!!
je vais enlever les résistors du controlleur et ajouter 2 connecteurs HE50 male et femele avec le TERMPWR dessus comme cela !! je prendrais l'alim a la source de la carte PCB et jusqu'au J4
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonsoir,
Ou peut être un probléme sur le schéma de principe.
Est-ce que tu peux remettre un lien sur le schéma le plus lisible que tu as.
Ou peut être un probléme sur le schéma de principe.
Est-ce que tu peux remettre un lien sur le schéma le plus lisible que tu as.
j'ai commencé a refaire le schéma mais c'est pas terminé et c'est d'aprés le PDF de Hans Oranje qui est loin d'être parfait mais il n'y a que ça pour travailler
aprés je testerai d'aprés la vraie cartouche mais le manque de temps est une chose cruelle
aprés je testerai d'aprés la vraie cartouche mais le manque de temps est une chose cruelle
salut
en regardant de plus pres les photos de ta carte (@Jipe) le condo C1 sur le schema original ne semble pas etre mis sur ta carte le 47pf ??
je regarde le reste a tete reposé A++
en regardant de plus pres les photos de ta carte (@Jipe) le condo C1 sur le schema original ne semble pas etre mis sur ta carte le 47pf ??
je regarde le reste a tete reposé A++
