Bonjour
j'ai decider d'essayer de réaliser l'interface BERT SCSI mais je tombe sur 2 problèmes
1 ) la rom de la BERT décris sur le schema est une 27C512(64ko) hors les roms trouver sont des 27C128 (16ko) ??
2) il semble aussi quel est besoin du Dos 2 Question : la 27C512 n'est elle pas la pour le DOS2 ??
apres coté composant j'ai trouvez le controlleur AM5380PC sur une vielle carte SCSI AMIGA !! mis a par 1 LS175 j'ai tous !!
j'ai lu aussi que cet carte n'avais pas un bon debit mais via un bios type novaxis ca devenais correct
ou le trouver
Merci par avance !!!
j'ai decider d'essayer de réaliser l'interface BERT SCSI mais je tombe sur 2 problèmes
1 ) la rom de la BERT décris sur le schema est une 27C512(64ko) hors les roms trouver sont des 27C128 (16ko) ??
2) il semble aussi quel est besoin du Dos 2 Question : la 27C512 n'est elle pas la pour le DOS2 ??
apres coté composant j'ai trouvez le controlleur AM5380PC sur une vielle carte SCSI AMIGA !! mis a par 1 LS175 j'ai tous !!
j'ai lu aussi que cet carte n'avais pas un bon debit mais via un bios type novaxis ca devenais correct
ou le trouver
Merci par avance !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Peut-être que celle-ci fera l'affaire :
http://members.chello.nl/m.delorme/
Sinon, il y en a une sur Nitroroms ou planetemu.
http://members.chello.nl/m.delorme/
Sinon, il y en a une sur Nitroroms ou planetemu.
j'ai une interface Bert SCSI et il a bien une 27C512 a l'intérieur
je peux récupérer le contenu
par contre pour le Bios Novaxis j'ai un doute car les interfaces Novaxis ont une puce AM33C93A comme controleur SCSI
je peux récupérer le contenu
par contre pour le Bios Novaxis j'ai un doute car les interfaces Novaxis ont une puce AM33C93A comme controleur SCSI
si tu es parti du schéma de Hans Oranje bon courage car il n'est pas vraiment trés clair
attention aux erreurs de pattes
un coup de pouce : http://www.datasheetarchive.com/dl/Datasheet-09/DSA00155320.pdf
attention aux erreurs de pattes
un coup de pouce : http://www.datasheetarchive.com/dl/Datasheet-09/DSA00155320.pdf
bonsoir
Oui je veux bien (Merci)
par contre comme tu en as une avant de me lancer :
1/ mis a part les HDD on peut brancher autre chose ??
2/ Le dos 2 est il dans la ROM ou il faut une cartouche supplémentaire ???
Merci !!
Citation :
j'ai une interface Bert SCSI et il a bien une 27C512 a l'intérieur
je peux récupérer le contenu
je peux récupérer le contenu
Oui je veux bien (Merci)
par contre comme tu en as une avant de me lancer :
1/ mis a part les HDD on peut brancher autre chose ??
2/ Le dos 2 est il dans la ROM ou il faut une cartouche supplémentaire ???
Merci !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Citation :
1) une chose est sure on ne peut pas brancher de CD-ROM , il faut essayer avec un ZIP pour voir
2 ) il y bien le DOS 2 "inside" ;)pas besoin d'autre cartouche
2 ) il y bien le DOS 2 "inside" ;)pas besoin d'autre cartouche
ca tombe bien je viens d'en fait l'acquisition d'un (ZIP) je crois avoir compris qu'il faut qui soit sur le ID#5 et pas autre chose pour le HDD 2Go (ID#0) donc il me reste plus que le LS175 a commander!! et du courage !!
des conseils avant de commencer ??? dopage .... autre
disk compatible avec MEGA SCSI ou autre (RDB)??
a oui les blocs de resistances SCSI y' as le VCC et le GND + les resistance ... le marquage sur le SIL c'est le VCC ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
@jipe
pourrais je te demander une faveur vu que tu semble en avoir une "BERT" pourrais tu me faire une ou deux PHOTOS
Merci par avance
pourrais je te demander une faveur vu que tu semble en avoir une "BERT" pourrais tu me faire une ou deux PHOTOS
Merci par avance
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

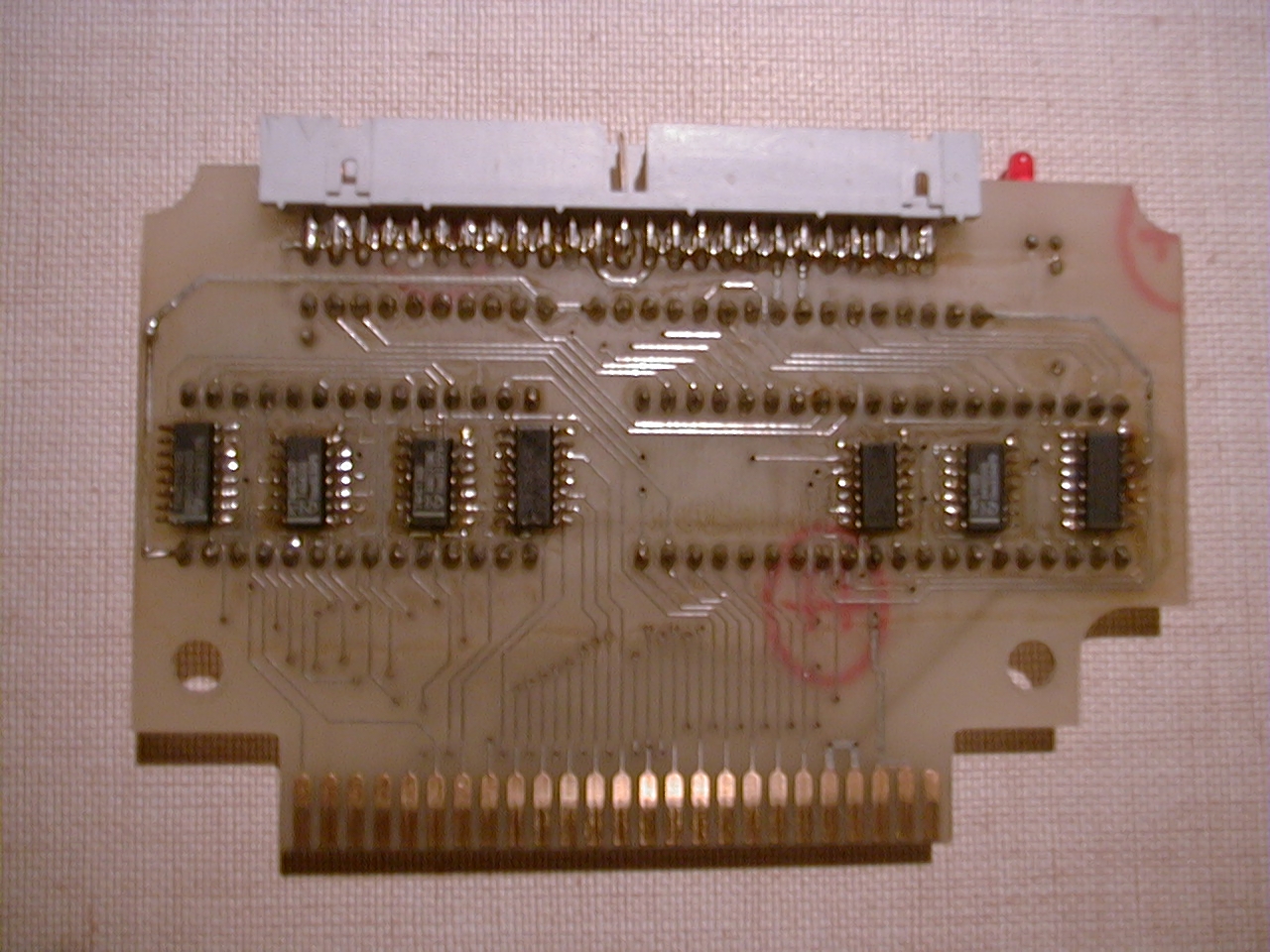

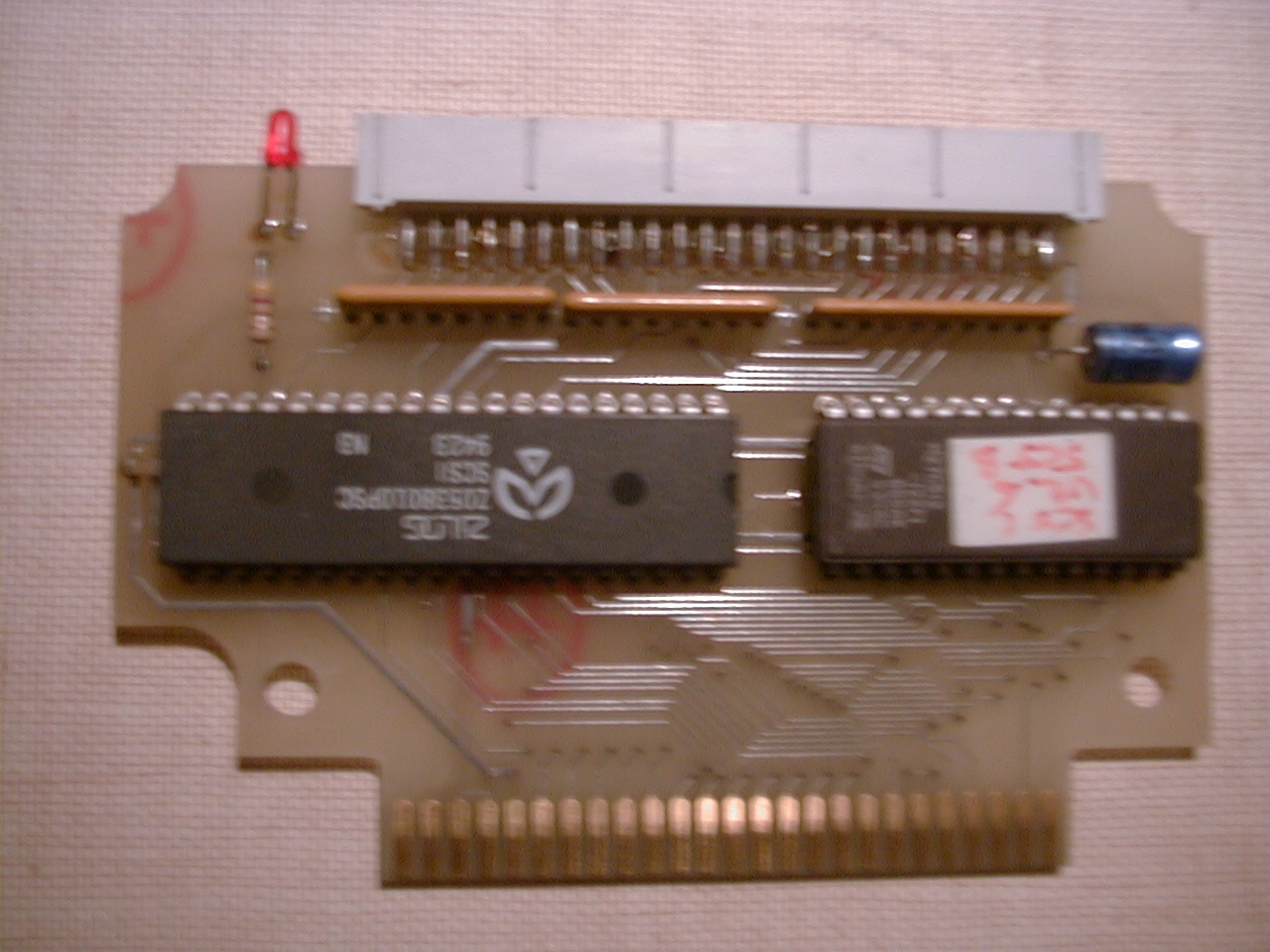

j'en ai fait en même temps que la NMS1200 mais elles sont floues
pour les réseaux de résistances ce sont des -221/331
pour les composants
74HCT175
74HCT04
74HCT30
74HCT138
74HCT32
74HCT00
74HCT138
Z0538010PSC
M27C512
je refait les photos demain
pour les réseaux de résistances ce sont des -221/331
pour les composants
74HCT175
74HCT04
74HCT30
74HCT138
74HCT32
74HCT00
74HCT138
Z0538010PSC
M27C512
je refait les photos demain
Ok merci
sur le schema que j'ai c'est tous des LS ??
pour les réseaux de resistances j'ai !! 221/331 ce sont celle de la carte AMIGA !! , par contre ou est la VCC et la masse ???
je pense mettre comme connecteur une centronic 50 AMP via 2 ou 3cm de nappe et un connecteur HE50 sur la carte mais je ne trouve pas le 1 sur la centronic (a sertir)
merci par avance
sur le schema que j'ai c'est tous des LS ??
pour les réseaux de resistances j'ai !! 221/331 ce sont celle de la carte AMIGA !! , par contre ou est la VCC et la masse ???
je pense mettre comme connecteur une centronic 50 AMP via 2 ou 3cm de nappe et un connecteur HE50 sur la carte mais je ne trouve pas le 1 sur la centronic (a sertir)
merci par avance
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
le point noir des réseaux de résistances est sur le moins
HCT ou LS c'est un peu équivalent mais il vaux mieux éviter de mélanger si possible
moi je garderait uniquement le connecteur HE ou bien un DB25 pour cabler le Zip directement
le connecteur centronics est encombrant et aprés il faut avoir les cordons et divers adaptateurs peu pratiques
il y a aussi le mini centronics
HCT ou LS c'est un peu équivalent mais il vaux mieux éviter de mélanger si possible
moi je garderait uniquement le connecteur HE ou bien un DB25 pour cabler le Zip directement
le connecteur centronics est encombrant et aprés il faut avoir les cordons et divers adaptateurs peu pratiques
il y a aussi le mini centronics
j'ai vu sur le net des sites SCSI le DB25 (type apple) n'as pas bonne reputation , le mieux centronic/centronic
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
bonjour a tous

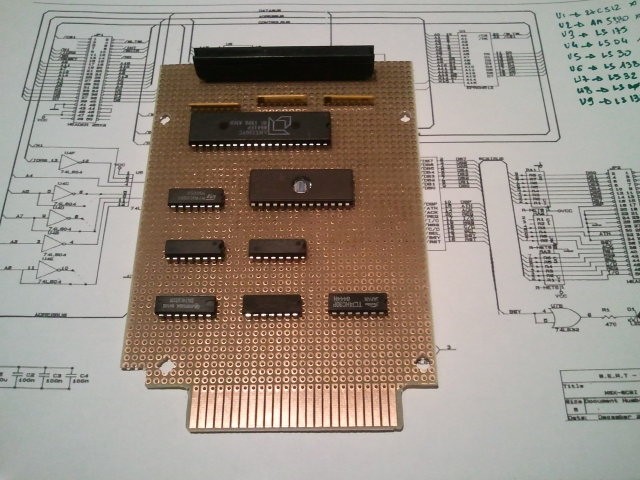

@Jipe (et oui encore ) en regardant de plus pres le schema y as des choses qui sont BIZARRE :
sur le 74LS04 y as une sorte de schunt ?? en pointillé ???? sur 3 sortie faut il les schunter ou je garde la fonction logique ??
sur le reseau de resistance en bout avant le connecteur SCSI les resistances sont relier au GND ok
mais aussi au VCC ??? ca resemble a des CI qui sont sur les cartes SCSI non !!
je confirme le schema EST POURRI !! mais j'ai pas beaucoup mieux HELP!!!
@Jipe (et oui encore ) en regardant de plus pres le schema y as des choses qui sont BIZARRE :
sur le 74LS04 y as une sorte de schunt ?? en pointillé ???? sur 3 sortie faut il les schunter ou je garde la fonction logique ??
sur le reseau de resistance en bout avant le connecteur SCSI les resistances sont relier au GND ok
mais aussi au VCC ??? ca resemble a des CI qui sont sur les cartes SCSI non !!
je confirme le schema EST POURRI !! mais j'ai pas beaucoup mieux HELP!!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
