L'atelier Interface BERT SCSI BERT SCSI
Reprise du message précédent
bonjour a tous@Jipe (et oui encore ) en regardant de plus pres le schema y as des choses qui sont BIZARRE :
sur le 74LS04 y as une sorte de schunt ?? en pointillé ???? sur 3 sortie faut il les schunter ou je garde la fonction logique ??
sur le reseau de resistance en bout avant le connecteur SCSI les resistances sont relier au GND ok
mais aussi au VCC ??? ca resemble a des CI qui sont sur les cartes SCSI non !!
je confirme le schema EST POURRI !! mais j'ai pas beaucoup mieux HELP!!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
... sur le reseau de resistance en bout avant le connecteur SCSI les resistances sont relier au GND ok
mais aussi au VCC ??? ca resemble a des CI qui sont sur les cartes SCSI non !!
mais aussi au VCC ??? ca resemble a des CI qui sont sur les cartes SCSI non !!
Il s'agit juste d'une terminaison passive applicable pour le SCSI-1.
Tu peux jeter un coup d’œil aux schémas d'autres cartes SCSI-1.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
pour les pointillés : il doit y avoir 2 adresses possibles d'ou les pointillés
les résistances sont des terminators SCSI
il faut en mettre aux 2 extrémités de la chaine SCSI
si il y a 3 appareils SCSI celui du milieu ne doit pas en avoir
ça se présente aussi sous forme d'un strap a mettre ou a enlever sur certains périphériques
les résistances sont des terminators SCSI
il faut en mettre aux 2 extrémités de la chaine SCSI
si il y a 3 appareils SCSI celui du milieu ne doit pas en avoir
ça se présente aussi sous forme d'un strap a mettre ou a enlever sur certains périphériques
@Jipe je regardais tes photos et une questions me titille !
sur le schema d'origine y as 5 condo dont 1 sur le SLTSL ?? sur tes photos j'en ai pas vu !! juste un condo radial , aucun de decouplage ??
question il faut les mettres ??? (C1...)
Edité par
Bastion Rebel
Le 11/03/2015 à 18h24
sur le schema d'origine y as 5 condo dont 1 sur le SLTSL ?? sur tes photos j'en ai pas vu !! juste un condo radial , aucun de decouplage ??
question il faut les mettres ??? (C1...)
Edité par
Bastion Rebel
Le 11/03/2015 à 18h24
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

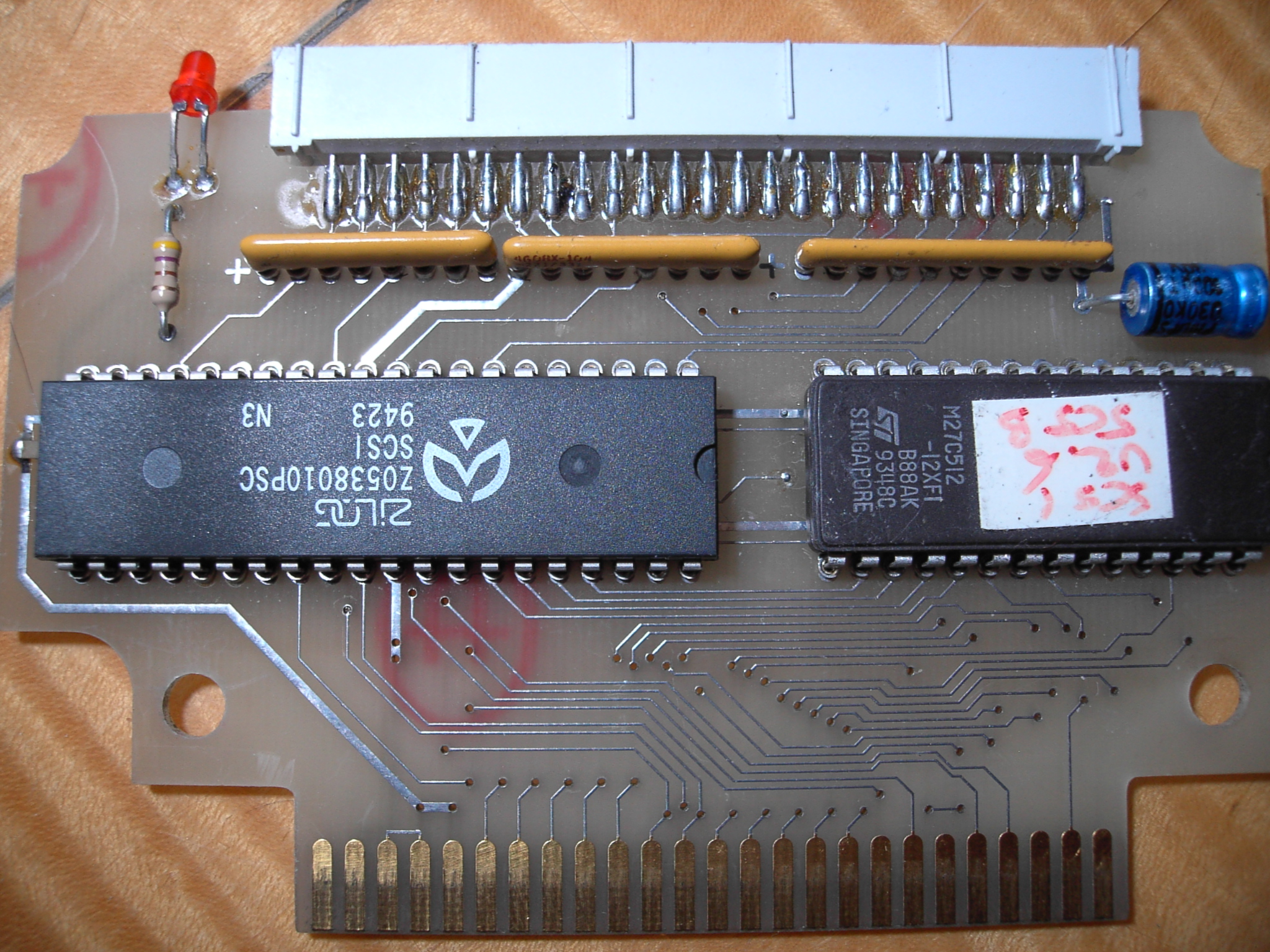

il y a des condos cachés : 2 sous la rom , un sous le chip SCSI tous 3 de type CMS comme celui visible en bout du chip SCSI
il faut que te refasse des photos plus lisibles avec et sans les puces
sous la rom il y a aussi le systéme d'adressage par cavaliers
il faut que te refasse des photos plus lisibles avec et sans les puces
sous la rom il y a aussi le systéme d'adressage par cavaliers
@Jipe ne desoude rien !!!
je veux juste savoir s'il existe si oui se sont ceux du schema donc pas de soucis !!
donc le C1 47pf existe bien !! (SLTSL) broche 5 du LS138
par contre les cavaliers ??? pour shunter les A5/A6/A7 ??? du LS04 ?? Pourquoi ??
je veux juste savoir s'il existe si oui se sont ceux du schema donc pas de soucis !!
donc le C1 47pf existe bien !! (SLTSL) broche 5 du LS138
par contre les cavaliers ??? pour shunter les A5/A6/A7 ??? du LS04 ?? Pourquoi ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
il n'y a rien a dessouder les 2 chips sont montés comme sur supports mais ou il y a juste les picots soudés dans la plaque
d'aprés le schéma il y a 2 modes d'adresse sur la carte d'ou les cavaliers qui sont en fait gravés sur le CI
d'aprés le schéma il y a 2 modes d'adresse sur la carte d'ou les cavaliers qui sont en fait gravés sur le CI
@Jipe on parle bien des pointillés sur le 74LS04 ??
les cavaliers c'est soit l'un soit l'autre ou les 2 ????
les cavaliers c'est soit l'un soit l'autre ou les 2 ????
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
oui c'est bien les pointillés , les cavaliers c'est soit les traits pleins soit les pointillés
je doit te faire le topo du coté du LS04 mais le temps passe beaucoup plus vite que ce que j'ai a faire
je doit te faire le topo du coté du LS04 mais le temps passe beaucoup plus vite que ce que j'ai a faire
ouais je comprend ca le temps passe plus vite des fois que ce qu'on avais prevu !!!
pour les cavaliers juste une question dans le cas ou c'est le LS donc ca passe par la "porte" et c'est Ok
soit je shunte la porte et j'ai la meme chose non ???
il vaut mieux shunter la porte que de ne pas l'avoir prevu et utiliser le LS par defaut !!
pour les cavaliers juste une question dans le cas ou c'est le LS donc ca passe par la "porte" et c'est Ok
soit je shunte la porte et j'ai la meme chose non ???
il vaut mieux shunter la porte que de ne pas l'avoir prevu et utiliser le LS par defaut !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

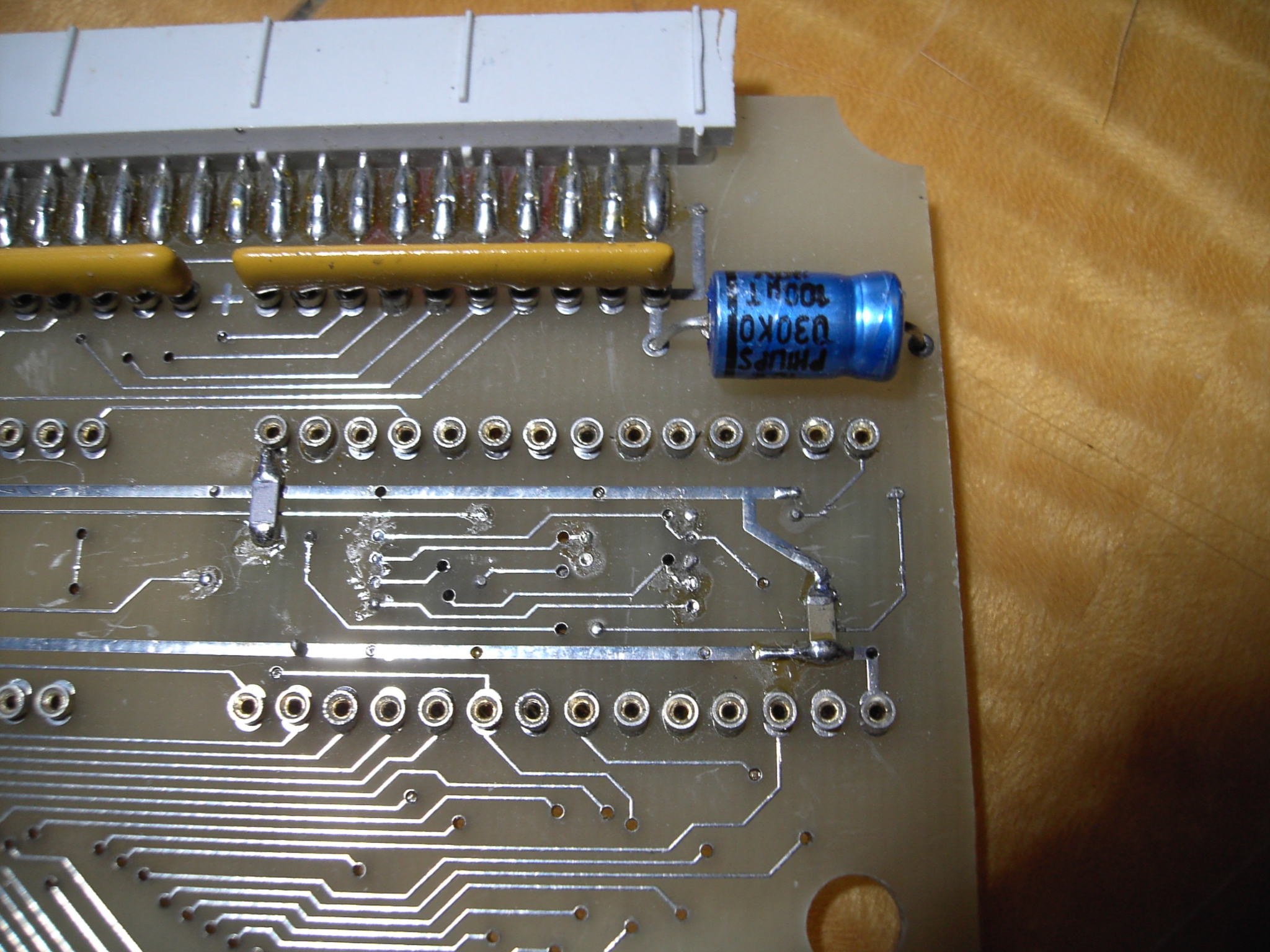

@Jipe Merci pour les photos

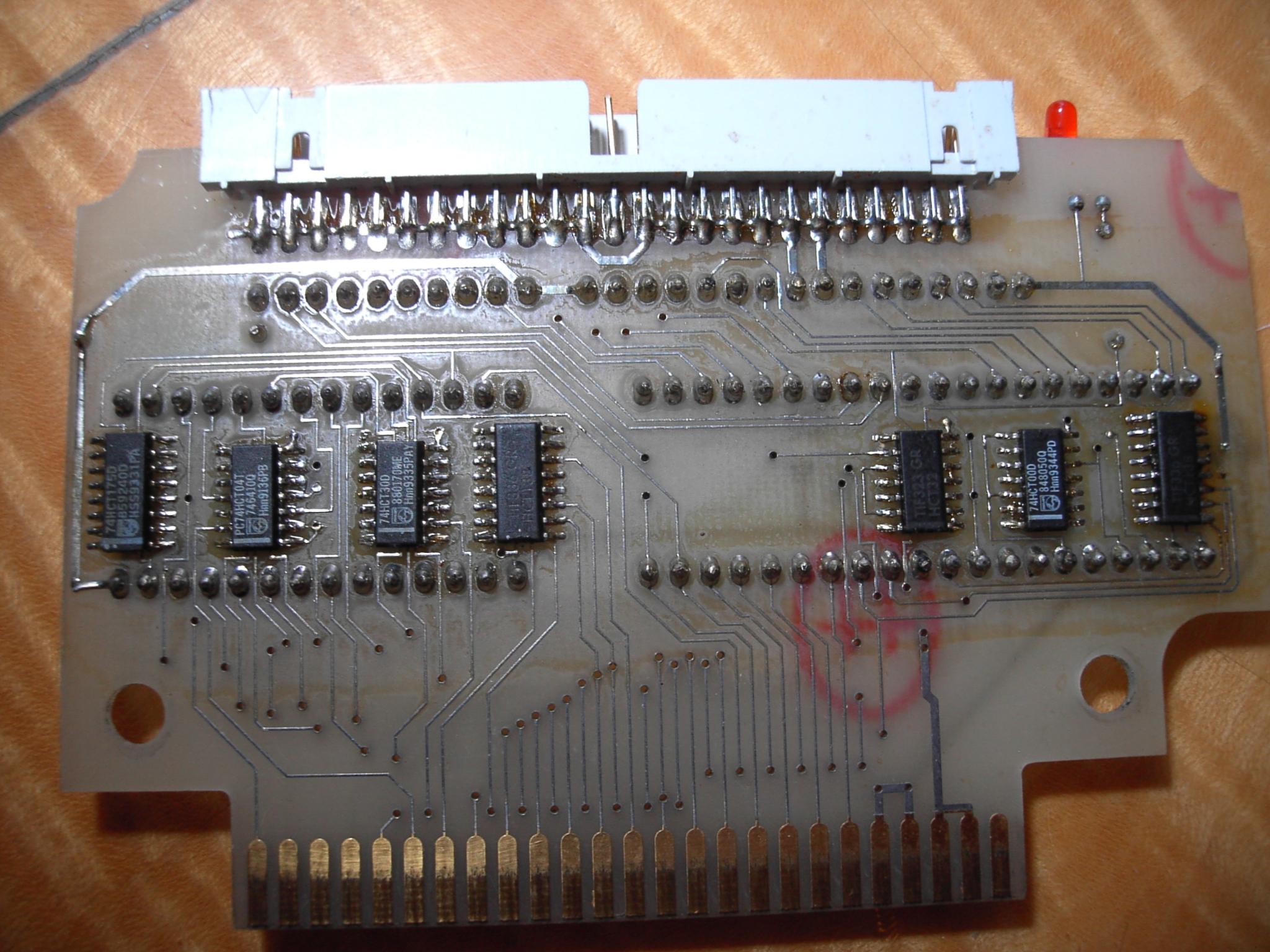

par contre dur de savoir sur le LS04 ca passe direct ou via le LS !! si possible schema ??? de ta carte vu qu'il doit y avoir des pistes sous les SMD !! un coup de metrix et hop !!
je modifie ma carte pour mettre 3 pastilles avec par défaut le LS sur les 3 adresses A5/A6/A7
Merci par avance
j'adore tes supports de CI "amovible" j'ai avais vu sur catalogue mais encore retissant ... c'est plus le cas
par contre dur de savoir sur le LS04 ca passe direct ou via le LS !! si possible schema ??? de ta carte vu qu'il doit y avoir des pistes sous les SMD !! un coup de metrix et hop !!
je modifie ma carte pour mettre 3 pastilles avec par défaut le LS sur les 3 adresses A5/A6/A7
Merci par avance
j'adore tes supports de CI "amovible" j'ai avais vu sur catalogue mais encore retissant ... c'est plus le cas
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
@Jipe Merci pour les photos
par contre dur de savoir sur le LS04 ca passe direct ou via le LS !! si possible schema ??? de ta carte vu qu'il doit y avoir des pistes sous les SMD !! un coup de metrix et hop !!
je modifie ma carte pour mettre 3 pastilles avec par défaut le LS sur les 3 adresses A5/A6/A7
Merci par avance
j'adore tes supports de CI "amovible" j'ai avais vu sur catalogue mais encore retissant ... c'est plus le cas
par contre dur de savoir sur le LS04 ca passe direct ou via le LS !! si possible schema ??? de ta carte vu qu'il doit y avoir des pistes sous les SMD !! un coup de metrix et hop !!
je modifie ma carte pour mettre 3 pastilles avec par défaut le LS sur les 3 adresses A5/A6/A7
Merci par avance
j'adore tes supports de CI "amovible" j'ai avais vu sur catalogue mais encore retissant ... c'est plus le cas
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
