L'atelier Interface BERT SCSI BERT SCSI
j'en ai vu chez selectronic "support tulipe " sans percage les 28 plots 0.20€
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
j'ai analysé le schéma avec Protéus
l'adresse utilisé pour la cartouche est D0 a D7
dans le programme en rom on retrouve des IN et des OUT de D0 a D5
ça valide bien le schéma avec les "inters" dans la bonne position
l'adresse utilisé pour la cartouche est D0 a D7
dans le programme en rom on retrouve des IN et des OUT de D0 a D5
ça valide bien le schéma avec les "inters" dans la bonne position
@Jipe Ok les PCB sont en fabrication je n'aurais qu' a modifier les ponts A5/A6/A7
donc si je lis bien :
A5 passe par le LS
A6 et A7 direct
ou y as un autre composant ???
Merci !!
donc si je lis bien :
A5 passe par le LS
A6 et A7 direct
ou y as un autre composant ???
Merci !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

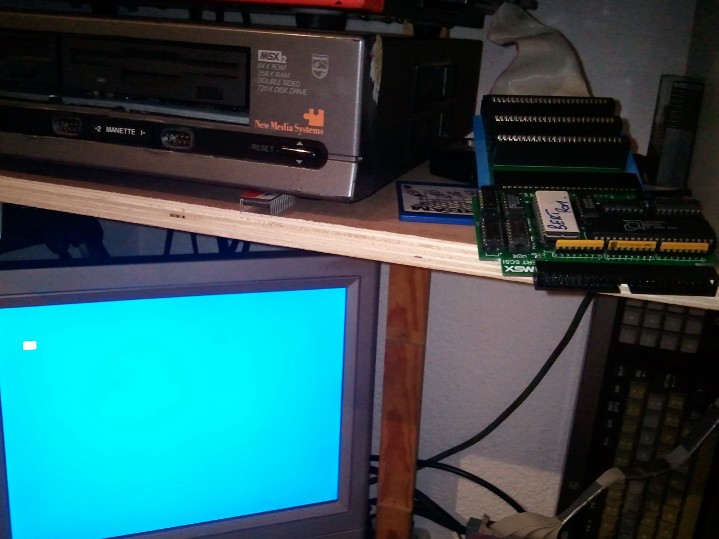

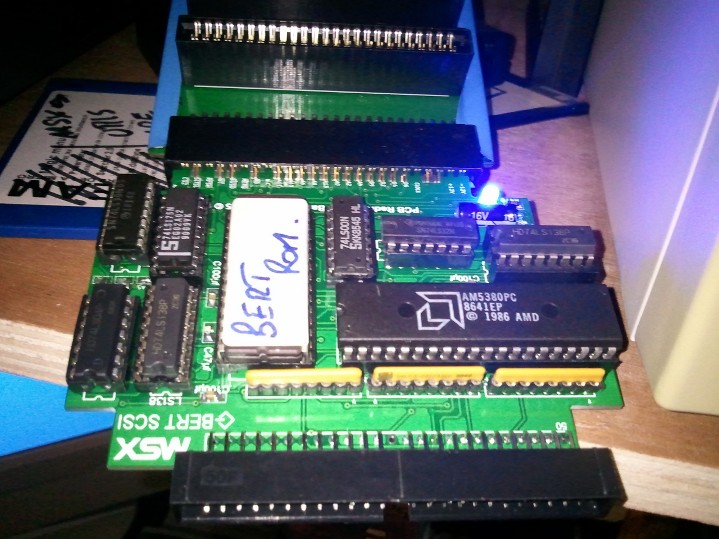

salut a tous j'ai reçu mes PCB et monter les CI mais bizarre ! ca marche pas
essai complet ca bloque et marque 2 carré blanc a l'ecran
si j'enleve la rom la led s'allume et apres le boot s'eteint
@jipe t'est sur des A5/A6/A7 je vais les modifier pour voir !!
Bizarre !!!
essai complet ca bloque et marque 2 carré blanc a l'ecran
si j'enleve la rom la led s'allume et apres le boot s'eteint
@jipe t'est sur des A5/A6/A7 je vais les modifier pour voir !!
Bizarre !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
C'est quand même suicidaire de faire un PCB sans avoir validé le schéma
Bastion Rebel as tu refait un schéma propre avant de te lancer ?
il y a des signaux qui sont presque illisibles dans l'original
je regarde de mon coté mais les CMS c'est pas facile a mesurer
il y a des signaux qui sont presque illisibles dans l'original
je regarde de mon coté mais les CMS c'est pas facile a mesurer
j'ai testé la partie A4 A5 A7 A3 A6 avec le LS04 et le LS30 -> c'est identique au schéma
donc l'erreur vient d'ailleurs
la partie du haut est un DOS2 et c'est elle qui gére la rom
normalement elle se mappe en 6000H
donc l'erreur vient d'ailleurs
la partie du haut est un DOS2 et c'est elle qui gére la rom
normalement elle se mappe en 6000H
Fabf :
C'est quand même suicidaire de faire un PCB sans avoir validé le schéma
C'est clair, je ferais jamais de PCB sans faire de proto.
T'as vraiment pas peur Bastion Rebel
