Reprise du message précédent
KN2000 :
Il suffit juste de retirer cette porte si elle ne sert à rien...
Oui, bon d'accord, il faut de bons yeux et un outil chirurgical
Oui, bon d'accord, il faut de bons yeux et un outil chirurgical
Et de l'acide (nitrique je crois) pour retirer l'encapsulation et accéder au substrat de carbure de silicium!
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Salut
test VG8020 sans busdir + BERT + HOMER et sans HOMER demarrage normal rien concernant la BERT ni bios ni activité !!
je continu
test VG8020 sans busdir + BERT + HOMER et sans HOMER demarrage normal rien concernant la BERT ni bios ni activité !!
je continu
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
le 8235 = écran noir blocage !! pas de boot
je pense pas que le condo de 39pf a la place de 47pf soit la cause du probleme !! sur SLTSL Edité par Bastion Rebel Le 10/04/2015 à 19h57
je pense pas que le condo de 39pf a la place de 47pf soit la cause du probleme !! sur SLTSL Edité par Bastion Rebel Le 10/04/2015 à 19h57
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
pas le temps de voir ça avant dimanche ou lundi
as tu un schéma annoté avec les erreurs que tu as pu voir au fur et a mesure
regarde bien la numérotation des pattes des CI qui n'est pas toujours respectée suivant les portes
as tu un schéma annoté avec les erreurs que tu as pu voir au fur et a mesure
regarde bien la numérotation des pattes des CI qui n'est pas toujours respectée suivant les portes
Je reprend le schema ce week end et on vera la semaine prochaine !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
KN2000 :
Il suffit juste de retirer cette porte si elle ne sert à rien...
Oui, bon d'accord, il faut de bons yeux et un outil chirurgical
Oui, bon d'accord, il faut de bons yeux et un outil chirurgical
Je suis aussi intéresser de s'avoir comment on peut faire
Salut

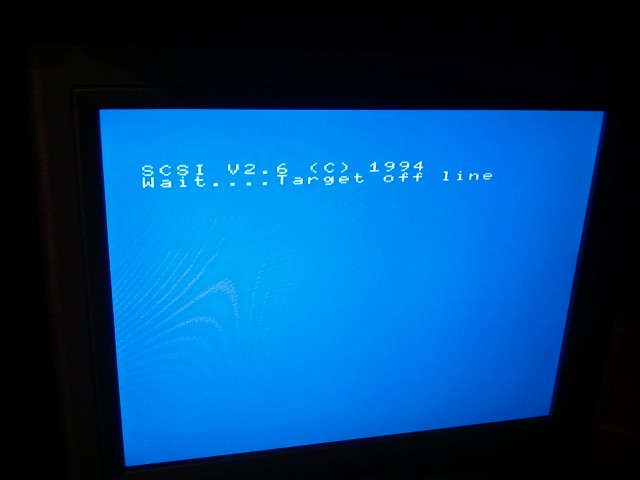

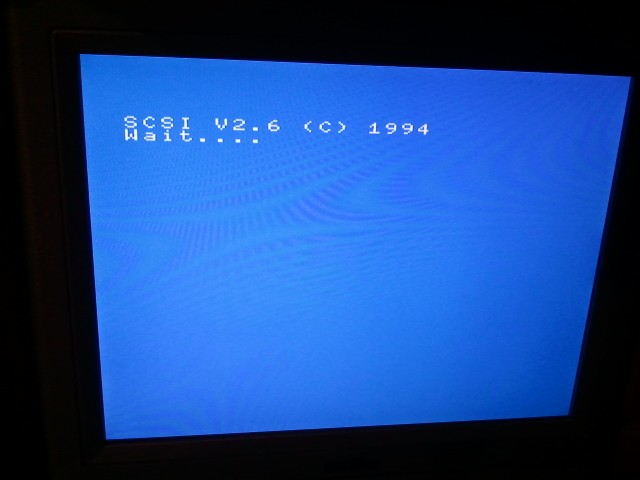

voici quelques nouvelles de la BERT en photo
:
pour la petite histoire j'ai enlever les RESISTORs SCSI !! de la carte et la plus de blocage démarrage sans ralentissement
raccorder un ZIP SCSI + Terminator interne
donc j'ai un Probleme avec les résistors scsi

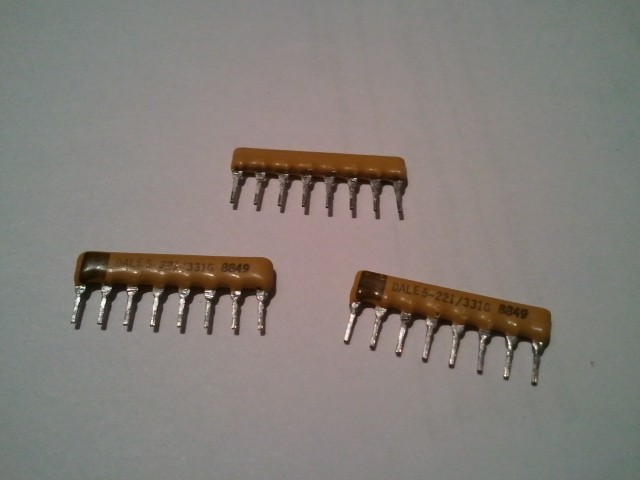

j' utilise 3 réseaux de 6 résistances en sil 8 donc
le premier avec marquage c'est le GND puis 6 résistances et la VCC +5 et cela 3 fois me serait je tromper ???
voici quelques nouvelles de la BERT en photo
:pour la petite histoire j'ai enlever les RESISTORs SCSI !! de la carte et la plus de blocage démarrage sans ralentissement
raccorder un ZIP SCSI + Terminator interne
donc j'ai un Probleme avec les résistors scsi
j' utilise 3 réseaux de 6 résistances en sil 8 donc
le premier avec marquage c'est le GND puis 6 résistances et la VCC +5 et cela 3 fois me serait je tromper ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Juste une constatation
Avec un oscilloscope ont peut visualiser facilement les sorties et vérifier leurs niveaux. Cela m'étonne que les bidouilleurs du village ne soient pas équipés.
P't'et qu'un simple montage avec des diodes de visualisation permettrait de faire la même chose.
Perso, c'est un des premiers appareils que j'ai acheté à l'époque. Je suis persuadé que Jipe en a un.
Avec un oscilloscope ont peut visualiser facilement les sorties et vérifier leurs niveaux. Cela m'étonne que les bidouilleurs du village ne soient pas équipés.
P't'et qu'un simple montage avec des diodes de visualisation permettrait de faire la même chose.
Perso, c'est un des premiers appareils que j'ai acheté à l'époque. Je suis persuadé que Jipe en a un.
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Pour vérifier les états d'une sortie un logic probe suffit.
Bien joué Bastion Rebel t'est pas loin du but
Bien joué Bastion Rebel t'est pas loin du but
En SIL8, ce n'est pas 7 résistances ? 1 GND + 7 résistances.
Je ne connais pas avec une entrée +5V...
Je ne connais pas avec une entrée +5V...
Nous sommes en 2010 aps JC, toute la Gaule est envahie. Ah ben non, apparement, un village résiste encore aux envahisseurs Personalcomputerum et autres Consoledessalum. Bienvenue dans l'antre du emessix !
Bastion Rebel :
pour la petite histoire j'ai enlever les RESISTORs SCSI !! de la carte et la plus de blocage démarrage sans ralentissement
Les "terminators" ont toujours été le problème de l'SCSI. Je me souviens qu'on disait d'en mettre uniquement en fin de chaine mais bizarrement, on en trouve dans certaines interfaces donc en début de chaine. C'est peut-être pour ça que parfois ça marche mieux sans terminator.
Le mieux, c'est peut-être de mettre des supports comme dans cette interface :
Edité par
GDX
Le 13/04/2015 à 09h23
en SCSI il faut un terminator en début et en fin de chaine regarde bien le schéma il y en a un qui est monté a l'envers des autres , celui du milieu
apres j'ai un doute sur le sens , je regarde ça
apres j'ai un doute sur le sens , je regarde ça
KN2000 :
En SIL8, ce n'est pas 7 résistances ? 1 GND + 7 résistances.
Je ne connais pas avec une entrée +5V...
Je ne connais pas avec une entrée +5V...
Ça dépend du type de réseau de résistances. Ici, on utilise un réseau de type "dual terminator" avec le GND sur la pin marquée d'un point et le VCC à l'opposé.
@Bastion.Rebel : tu as posté précédemment l'image du circuit produit en CAD ( http://www.msxvillage.fr/upload/bert.png ). Les réseaux de résistances sont tous dans le même "sens".
Hors, sur cette photo ( http://www.msxvillage.fr/upload/wp_001085.jpg ), il semblerait que ce ne soit pas le cas.
Jipe est passé avant !!
Le réseau du milieu devrait être dans le bon sens si on s'en tient à tes images !! Edité par SveN Le 13/04/2015 à 12h24
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Merci du renseignement.
J'avais un doute vu l'avancée du projet mais j'ai préféré en parler.
J'avais recherché sur internet mais j'aurais dû marquer SCSI.
En SCSI, on installe un "bouchon" en fin de bus, en général. Mais peut-être que certaines interfaces comportent le bouchon et d'autres pas...
Ce que j'ai rencontré, c'est tous les périphériques en interne sur les serveurs ou tous les périphériques à l'extérieur (scanner, lecteurs ZIP) sur les postes de travail... ou les MSX
.
Après si un PC est un périphérique parmi d'autres, en milieu de chaine (style un bus en Y), il vaut mieux éviter la "terminaison". Ou alors une carte avec 2 connecteurs, 1 pour les disques et 1 pour les périphériques externes...
J'avais un doute vu l'avancée du projet mais j'ai préféré en parler.J'avais recherché sur internet mais j'aurais dû marquer SCSI.
En SCSI, on installe un "bouchon" en fin de bus, en général. Mais peut-être que certaines interfaces comportent le bouchon et d'autres pas...
Ce que j'ai rencontré, c'est tous les périphériques en interne sur les serveurs ou tous les périphériques à l'extérieur (scanner, lecteurs ZIP) sur les postes de travail... ou les MSX
. Après si un PC est un périphérique parmi d'autres, en milieu de chaine (style un bus en Y), il vaut mieux éviter la "terminaison". Ou alors une carte avec 2 connecteurs, 1 pour les disques et 1 pour les périphériques externes...
