L'atelier Proto d'un lecteur de carte SD
Fabf :
Celui ci a l'air plus viable.
L'autre était tout de même très intéressant
L'autre était tout de même très intéressant
Certe, mais non fonctionnelle
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
TurboSEB :
512ko? ca doit probablement etre une ROM Msx2 et la je vois un système Msx1. Je sais pas, j'ai pas tout lu le post en entier,....
Je sais que c'est un MSX 1 mais je pensais que metalgear2 avait aussi un MSX 2...
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
le MSX1 est capable de faire tourner une rom de 2048 ça existe en corée c'est connu chez nous sous le nom de GAME 126
http://www.generation-msx.nl/software/zemina/super-game-world/release/3904/
c'est une compile de jeux MSX1
http://www.generation-msx.nl/software/zemina/super-game-world/release/3904/
c'est une compile de jeux MSX1
@TurboSeb : Je rassure, j'essai pas de faire fonctionner MetalGear 2 sur MSX1quand même ....
Alors là, je comprend plus rien,
Sur MSX1 et SCCFLASH, je programme la 29F040 avec n'importe quel ROM même si j'ai des erreur de lancement.
Sur MSX2, rien ne veut passer dans la 29F040. Pourtant, c'est le même proto SD, la même BEER (Pour avoir accès aux fichiers pour programmer); Achaque fois "Flash writing error"
Pourquoi ça passe sur MSX1 et pas sur MSX2
Je fais exactement la même manip sur MSX1 que sur le MSX2 (8235 et 8250).
Alors là, je comprend plus rien,
Sur MSX1 et SCCFLASH, je programme la 29F040 avec n'importe quel ROM même si j'ai des erreur de lancement.
Sur MSX2, rien ne veut passer dans la 29F040. Pourtant, c'est le même proto SD, la même BEER (Pour avoir accès aux fichiers pour programmer); Achaque fois "Flash writing error"
Pourquoi ça passe sur MSX1 et pas sur MSX2
Je fais exactement la même manip sur MSX1 que sur le MSX2 (8235 et 8250).
z80 :
Je sais que c'est un MSX 1 mais je pensais que metalgear2 avait aussi un MSX 2...
TurboSEB :
512ko? ca doit probablement etre une ROM Msx2 et la je vois un système Msx1. Je sais pas, j'ai pas tout lu le post en entier,....
Je sais que c'est un MSX 1 mais je pensais que metalgear2 avait aussi un MSX 2...
Encore heureux ..... sinon, je serais un peu dégouter d'avoir qu'un MSX1. Pourtant, c'est dans ma signature Edité par metalgear2 Le 19/08/2014 à 22h35
La seule différence entre les bus msx1 et msx2 sont:
Busdir présent sur msx2 mais pas le 1.
Il y a aussi je sais plus quelle pin (SW? ) qui sert à prévenir d'un court circuit en cas d'insertion à chaud je crois.
Sur certains msx2 Philips c'est shunté à gnd et ça peut donc influer sur ta cartouche.
Peut être une différence aussi sur Int Edité par igal Le 19/08/2014 à 22h49
Busdir présent sur msx2 mais pas le 1.
Il y a aussi je sais plus quelle pin (SW? ) qui sert à prévenir d'un court circuit en cas d'insertion à chaud je crois.
Sur certains msx2 Philips c'est shunté à gnd et ça peut donc influer sur ta cartouche.
Peut être une différence aussi sur Int Edité par igal Le 19/08/2014 à 22h49
Jipe :
as tu essayé a partir d'une disquette ? on ne sait jamais
Essai effectuer a l'instant "Flash writing error"
Question:
Comment on flash la 29040? parce que si je ne me trompe quand on va écrire dans la FLASH à un moment ou à un autre on va ecrire dans les adresses qui servent à switcher les pages dans le mapper SCC!
Du coups comment c'est pris en compte dans l'utilitaire de flashage?
Comment on flash la 29040? parce que si je ne me trompe quand on va écrire dans la FLASH à un moment ou à un autre on va ecrire dans les adresses qui servent à switcher les pages dans le mapper SCC!
Du coups comment c'est pris en compte dans l'utilitaire de flashage?
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Bonsoir,
Sorry but,

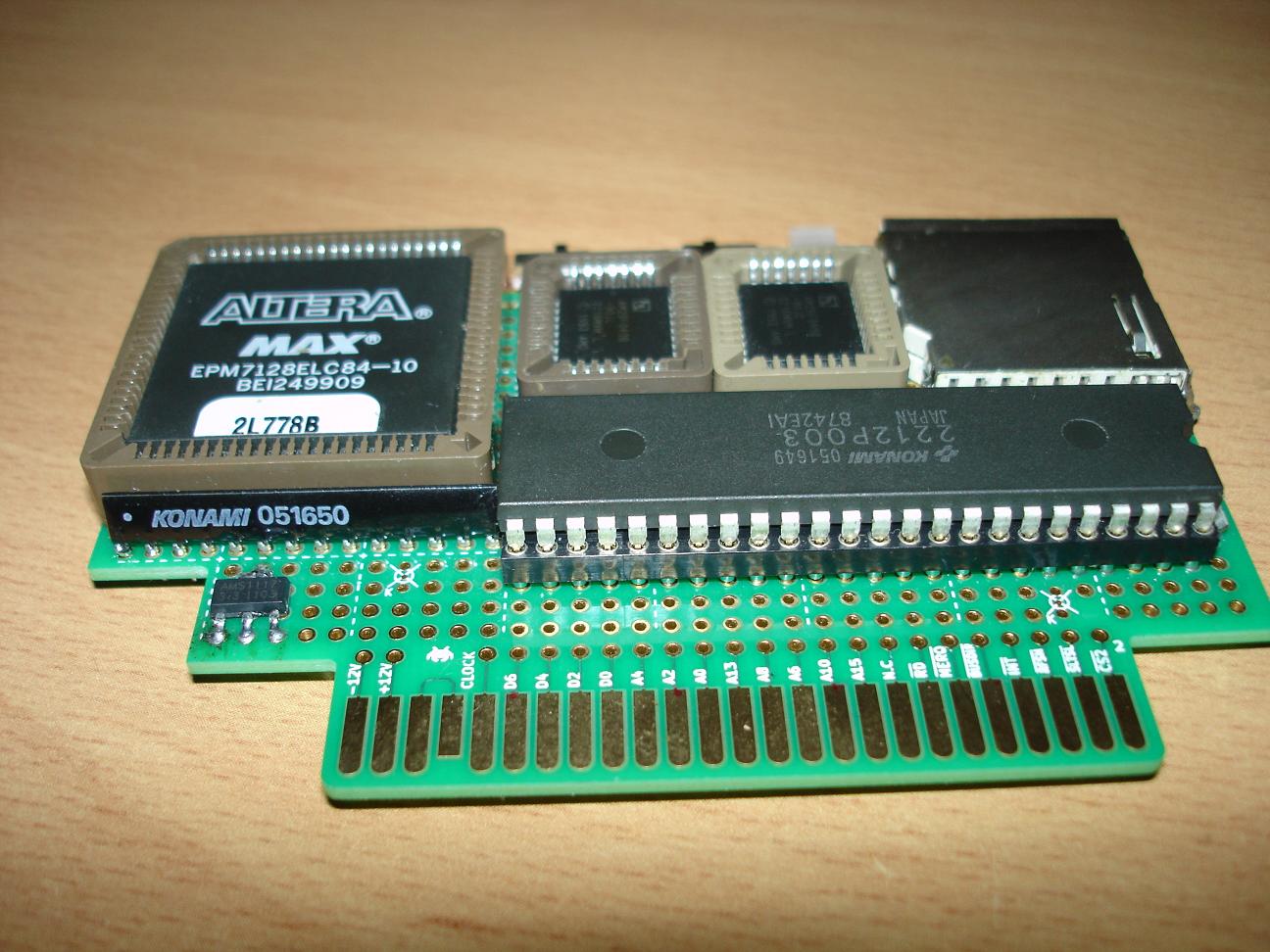

why not use a real scc chip for having scc sound(not only the mapper in cpld), and use the 512k atmel at29c040a (atmel) used in original sharksym design (atload.com compatible) instead am29f040a.
I thik better use cpld for v2.2 sd logic, fmpac logic and other functions(not only scc mapper and sd logic).
For example:
+ sharksym 2xsd 2.2 v 512k
+ flashrom scc 512k
+ fmpac
au revoir
Sorry but,
why not use a real scc chip for having scc sound(not only the mapper in cpld), and use the 512k atmel at29c040a (atmel) used in original sharksym design (atload.com compatible) instead am29f040a.
I thik better use cpld for v2.2 sd logic, fmpac logic and other functions(not only scc mapper and sd logic).
For example:
+ sharksym 2xsd 2.2 v 512k
+ flashrom scc 512k
+ fmpac
au revoir
Bonjour,
Belle interface
C'est vrai que d'utiliser une puce SCC réssoudrait le probléme, mais mon challenge est de faire uniquememnt une pur interface SD.
Pour jouer, il suffit de mettre une SCC en SLOT2 Edité par metalgear2 Le 20/08/2014 à 14h37
Belle interface C'est vrai que d'utiliser une puce SCC réssoudrait le probléme, mais mon challenge est de faire uniquememnt une pur interface SD.
Pour jouer, il suffit de mettre une SCC en SLOT2 Edité par metalgear2 Le 20/08/2014 à 14h37
@metalgear2

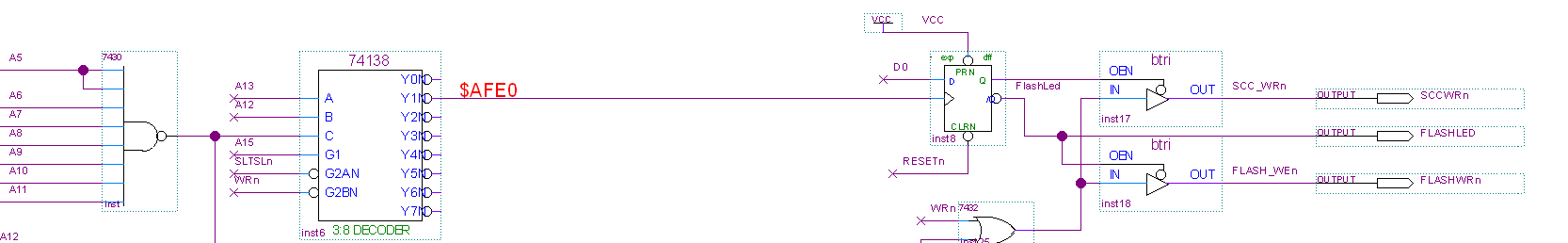

il te manque ça dans ton CPLD, ça répond aussi à la question que je me posais concernant l’écriture aux adresses qui serve normalement à switcher (commuter) les bank dans la SCC:
il te manque ça dans ton CPLD, ça répond aussi à la question que je me posais concernant l’écriture aux adresses qui serve normalement à switcher (commuter) les bank dans la SCC:
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
@usuario_msx2 :
I think the goal of this project is to provide a cheap SD interface as PCB or as complete cartridge with non destruction of SCC cartridge.
Metalgear2 also love challenges

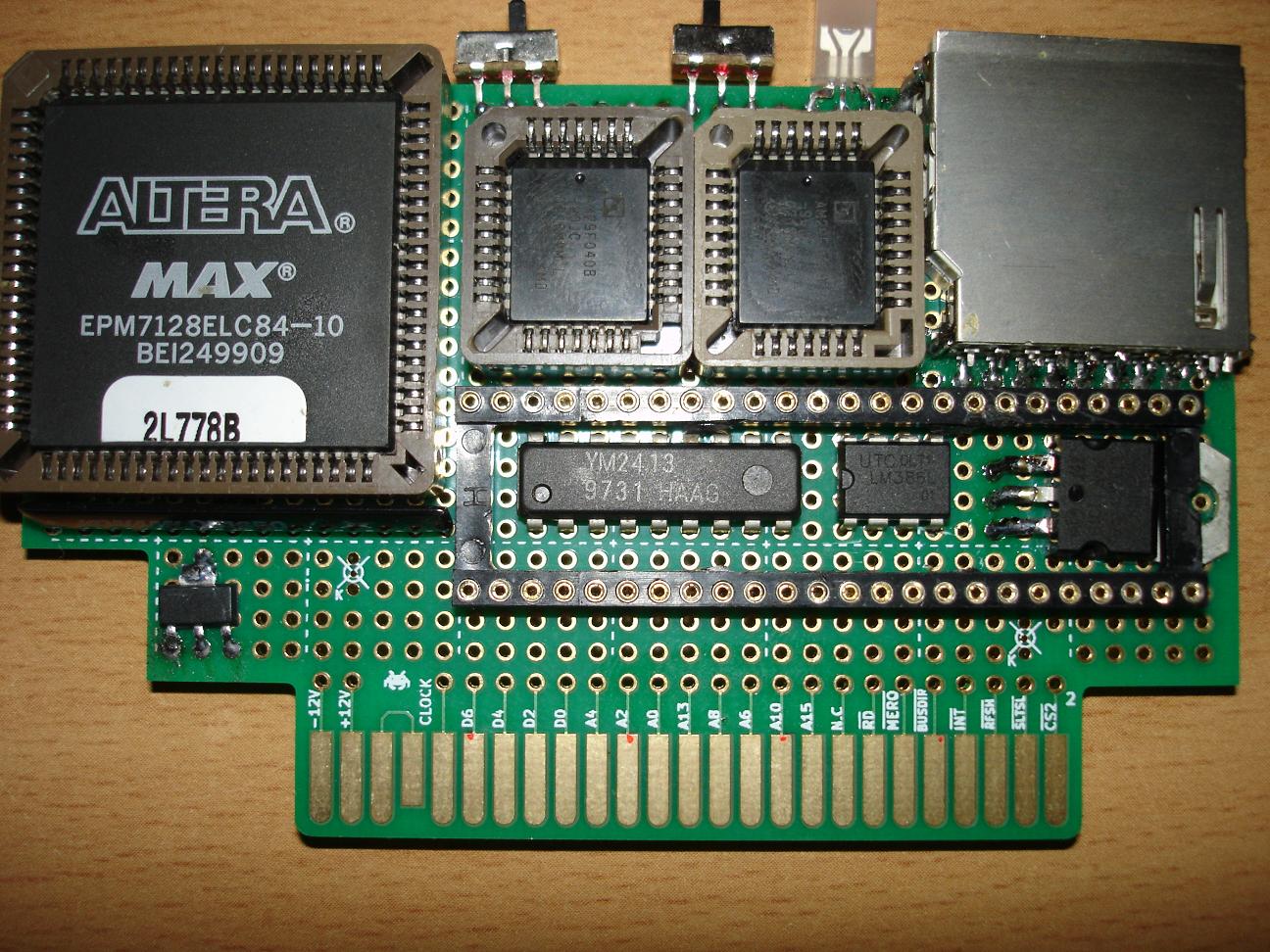

Happy to see you amp the YM2413 with lm386, I was sure it was possible.
Do you use 5V or 12V ?
@metalgear2: j'avais pas vu le FLASHWRn du schéma de z80, c'est en effet peut être la solution à ton problème de flash.
En aparté :
J'aime bien le travail d'équipe sur ce topic, un best off du MSXvillage
I think the goal of this project is to provide a cheap SD interface as PCB or as complete cartridge with non destruction of SCC cartridge.
Metalgear2 also love challenges
Happy to see you amp the YM2413 with lm386, I was sure it was possible.
Do you use 5V or 12V ?
@metalgear2: j'avais pas vu le FLASHWRn du schéma de z80, c'est en effet peut être la solution à ton problème de flash.
En aparté :
J'aime bien le travail d'équipe sur ce topic, un best off du MSXvillage
Mais ta raison z80.
L'abruti que je suis, j'ai mit le WR de la 29F040 et du MAPPER SCC direct sur le WR du port cartouche.
La question que je me posé la derniére fois, "Est-ce que je dois faire cette partie", bien oui .....
Schéma d'origine :
Trop fort, mais je suis pas le seul .....
Pour un travail d'équipe, c'est un travail d'équipe.
Bloquer quelque part, pas de probléme, quelqu'un à la solution
.... Edité par metalgear2 Le 20/08/2014 à 19h41
L'abruti que je suis, j'ai mit le WR de la 29F040 et du MAPPER SCC direct sur le WR du port cartouche.
La question que je me posé la derniére fois, "Est-ce que je dois faire cette partie", bien oui .....
Schéma d'origine :
Fabf :
Metalgear2 also love challenges
Trop fort, mais je suis pas le seul .....
Citation :
En aparté : J'aime bien le travail d'équipe sur ce topic, un best off du MSXvillage
Pour un travail d'équipe, c'est un travail d'équipe.
Bloquer quelque part, pas de probléme, quelqu'un à la solution
.... Edité par metalgear2 Le 20/08/2014 à 19h41
