L'atelier [RESOLU]8235 en 2+ probleme au redemarrage
Reprise du message précédent
bon , mon testeur est basique je n'ai meme pas la fonction ohmmetre .je pourrai tester lundi les valeurs des R.j'ai donc verifié la continuité des pistes avec mon bip-bip , j'ai pas sorti le fer car tout ce que j'ai vu m'avait l'air bon
voila ce que j'ai noté ;
5v sur R27 ok
5v sur D4 ok
masse sur c5 ok
d4 vers c5 ok
d4 vers r27 ok
d4 vers r24 ok
il y a 2 choses que je n'ai pas testé car je ne les ai pas trouvé .. u103 (R24 vers U103) et R24 vers le reset buffer
je ferrai des photos de la carte si ca peut aider ..
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne

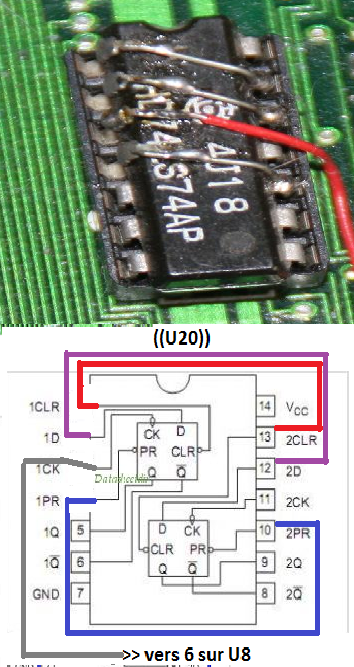

je ne connais pas le montage sur le 74LS74 U20
sur la pin 10 de U20 il arrive un signal /RESET
un fil arrive du U8 74LS138 qui sert pour un décodage
il faudrait se pencher sur ce montage
sur la pin 10 de U20 il arrive un signal /RESET
un fil arrive du U8 74LS138 qui sert pour un décodage
il faudrait se pencher sur ce montage

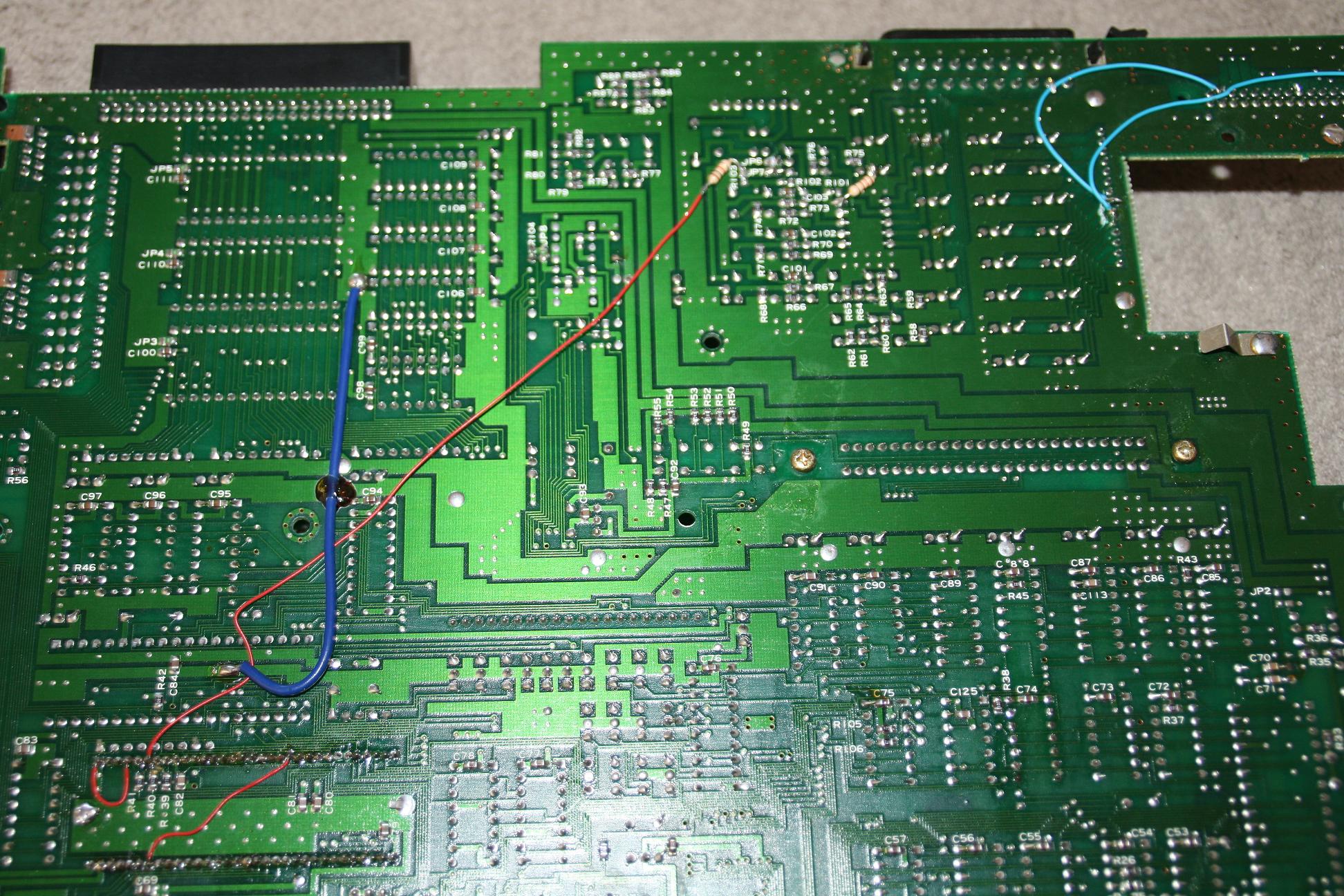

oui les pistes ont été coupées à priori volontairement au niveau du floppy (pour inverser les pistes ?)
sinon ras sur la carte

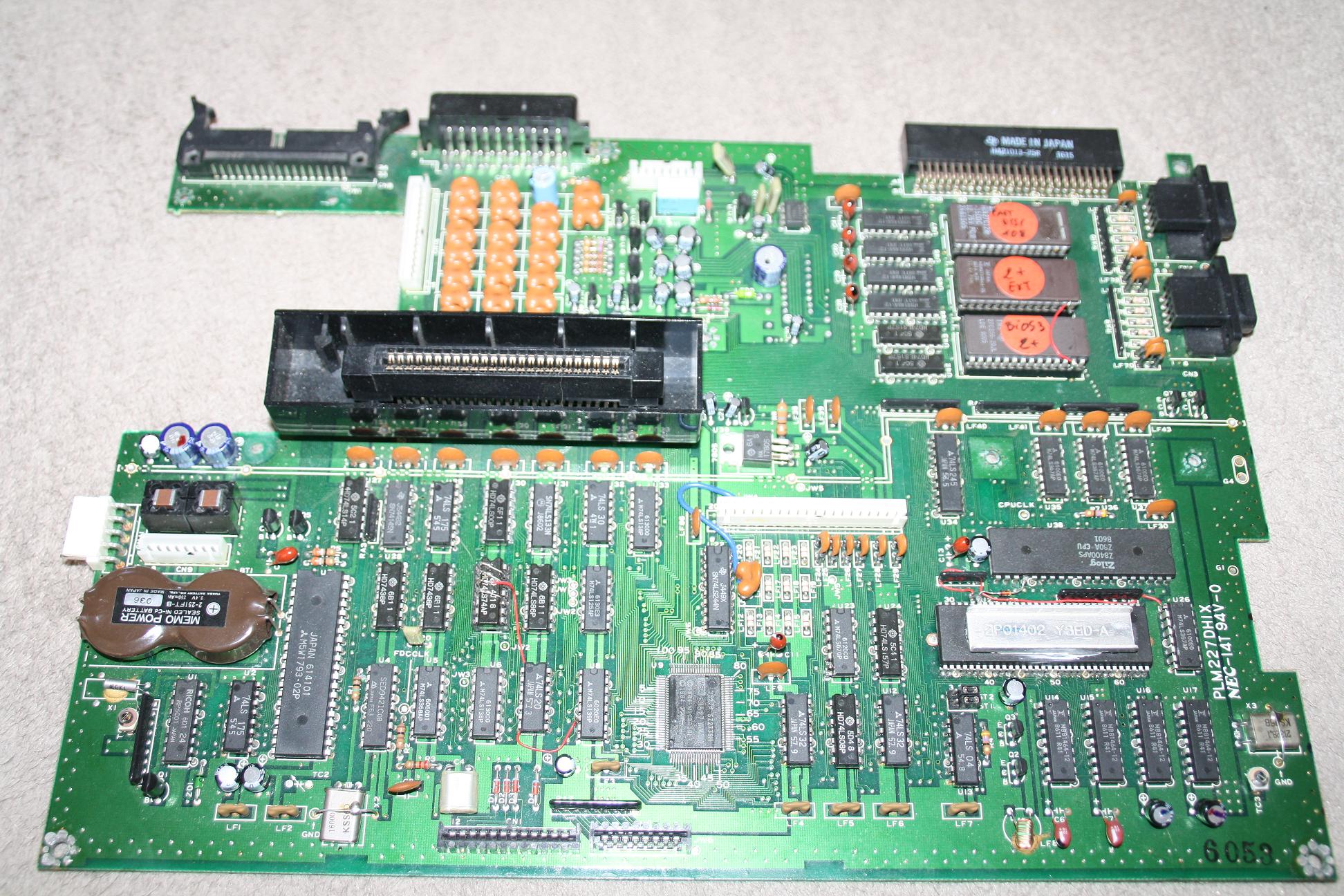

je joins aussi les photos dessus dessous u20

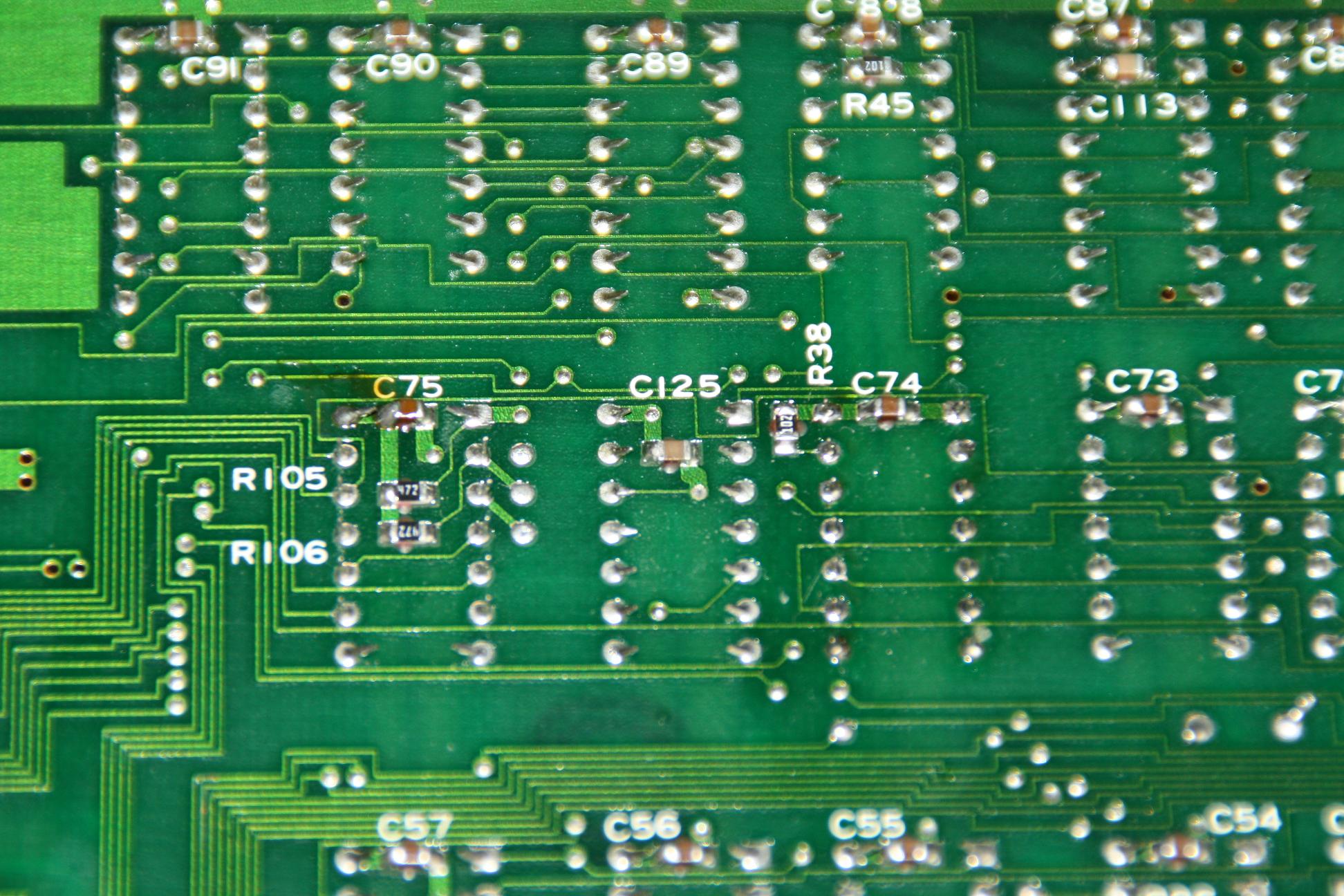

le circuit a chauffé au niveau de c75
a quoi sert donc tu montage sur u20 ??
sinon ras sur la carte
je joins aussi les photos dessus dessous u20
le circuit a chauffé au niveau de c75
a quoi sert donc tu montage sur u20 ??
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
le montage présenté ainsi ne sert a rien malgré qu'il soit actif
les sorties Q et /Q ne sont pas cablées a priori
il faut regarder sous le circuit si une des pins 5 ou 6 est reliée quelque part
les sorties Q et /Q ne sont pas cablées a priori
il faut regarder sous le circuit si une des pins 5 ou 6 est reliée quelque part
nonjipé , rien d'autre que ce que je t'ai dis ...
bon ,j'ai desactivé le montage et le comportement est le meme mais j'ai pu faire quelques tests que je n'avais pas fais avant
j'ai réessayé avant de modifier le montage.
basic , eteint 1 seconde , rallume , ecran noir
parfois j'entends le bip et ecran noir mais c'est rare
une fois j'ai eu fdd qui clignotait sans fin toutes les demis seconde ..
j'ai eu l'idée d'essayer avec une cartouche (penguin adventure)
et la surprise , elle supporte l'extinction/rallumage .........................3 fois ...
j'ai fais plusieurs tentatives et c'est confirmé a la 4eme fois j'ai l'ecran noir
j'ai donc dessoudé le montage U20 , et le constat est le meme
par contre j'ai eu l'idée de laisser tourner ma cartouche plus longtemps pour "faire chauffer"
et la j'ai pu eteindre/rallumer jusqu'a la 8eme fois(au logo konami j’éteins puis rallume)
je n'ai pas eu le temps de le retenter ..
par contre j'ai fais la meme chose sous basic .. laisser tourner un peu , mais j'ai toujours l'ecran noir si rallumage <30 secondes
d'ailleurs j'ai pas chronometré mais il me semble que le "temps de retablissement " est moins long avec la cartouche ...
c'est vraiment des tests a la con , mais si ça peut aider ... Edité par lexhick Le 30/10/2013 à 13h52
bon ,j'ai desactivé le montage et le comportement est le meme mais j'ai pu faire quelques tests que je n'avais pas fais avant
j'ai réessayé avant de modifier le montage.
basic , eteint 1 seconde , rallume , ecran noir
parfois j'entends le bip et ecran noir mais c'est rare
une fois j'ai eu fdd qui clignotait sans fin toutes les demis seconde ..
j'ai eu l'idée d'essayer avec une cartouche (penguin adventure)
et la surprise , elle supporte l'extinction/rallumage .........................3 fois ...
j'ai fais plusieurs tentatives et c'est confirmé a la 4eme fois j'ai l'ecran noir
j'ai donc dessoudé le montage U20 , et le constat est le meme
par contre j'ai eu l'idée de laisser tourner ma cartouche plus longtemps pour "faire chauffer"
et la j'ai pu eteindre/rallumer jusqu'a la 8eme fois(au logo konami j’éteins puis rallume)
je n'ai pas eu le temps de le retenter ..
par contre j'ai fais la meme chose sous basic .. laisser tourner un peu , mais j'ai toujours l'ecran noir si rallumage <30 secondes
d'ailleurs j'ai pas chronometré mais il me semble que le "temps de retablissement " est moins long avec la cartouche ...
c'est vraiment des tests a la con , mais si ça peut aider ... Edité par lexhick Le 30/10/2013 à 13h52
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
si tu n'as pas de lecteur branché dans ton 8235 c'est normal que le démarrage soit long
sinon il y a 2 programmes GETROM.BAS et SAVEROMS.BAS
je ne les ai pas dans mon PC
je vais voir coté MSX
sinon il y a 2 programmes GETROM.BAS et SAVEROMS.BAS
je ne les ai pas dans mon PC
je vais voir coté MSX
