Le 13/01/2014 à 21h08

Reprise du message précédent

ericb59 :
Mais tu utilises encore un FPGA déjà cablé !!


Déjà câblé oui mais par mes soins ;)

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/01/2014 à 20h34

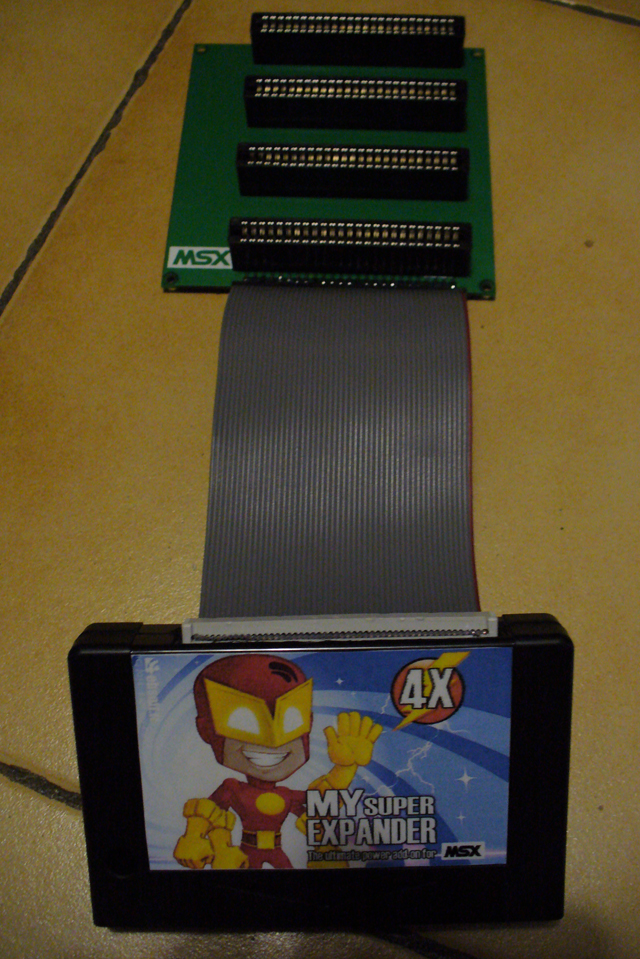

Et voila la bête terminée :love
Merci à ericb59 pour le superbe sticker :top

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 16/01/2014 à 20h37
C'est beau, propre, et ca pourait presque etre integrer dans une Grosse cartouche ^^



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/01/2014 à 20h40
TurboSEB :
ca pourait presque etre integrer dans une Grosse cartouche ^^


Oui mais ça passe pas dans les Sony :p :lol
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5521

Le 16/01/2014 à 20h51
ça claque !
Surtout le sticker ! :lol


le seul truc qui me dérange c'est la nappe qui passe au dessus du boitier


Dis moi, par soucis de design, est il possible de mettre le connecteur au dos du PCB pour faire sortir la nappe à l'arrière du boitier cartouche.

Ou alors... Si tu fais un PCB moins haut, le connecteur se retrouvera dans la cartouche. Par une fente dans le dos du boitier tu pourra y faire passer la nappe...


banniere-ericb59e
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/01/2014 à 20h56
:love

Moi, y'a rien qui me dérange, trop d'la balle :tchin




Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/01/2014 à 21h15
Merci metalgear2 ;)



ericb59 :
Dis moi, par soucis de design, est il possible de mettre le connecteur au dos du PCB pour faire sortir la nappe à l'arrière du boitier cartouche.


Oui c'est possible mais le connecteur sera au niveau du rabat de sticker.



Et puis ça correspond pas à mon projet d'expander modulable.



A réfléchir tout de même.
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5521

Le 17/01/2014 à 06h55
je pense à ça... pour habiller la partie expander, on peut faire réaliser des stickers de grande taille en vynil. il y a des sites sur lesquel c'est abordable.


banniere-ericb59e
Site web
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 20/01/2014 à 19h08
Bonsoir,

Ce week end, j'ai passer un peu de temps sur la version EPM7128. Comme je n'ais pas trouvé le probléme, j' ai fini par refaire complétement la platine avec un cablage différent et mieux organiser.



EDIT : OUPS, désoler, je m'suis gourer de sujet. :s Edité par metalgear2 Le 20/01/2014 à 19h15



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 20/01/2014 à 20h58
L'est bizarre le câblage de ton JTAG :hum
Dans ce sens il est dirigé vers l'EPM. Edité par Fabf Le 20/01/2014 à 21h07
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 20/01/2014 à 21h32
Attention, c'est coté soudure là.


COTE COMPOSANTS:



Edité par metalgear2 Le 20/01/2014 à 21h44



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 20/01/2014 à 21h34
Oui, je te fais une photo du mien.
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 20/01/2014 à 22h11
Non rien en fait, c'est juste que je le monte dans l'autre sens à cause du détrompeur :moue Edité par Fabf Le 20/01/2014 à 22h23
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 24/01/2014 à 23h54
Bonsoir,

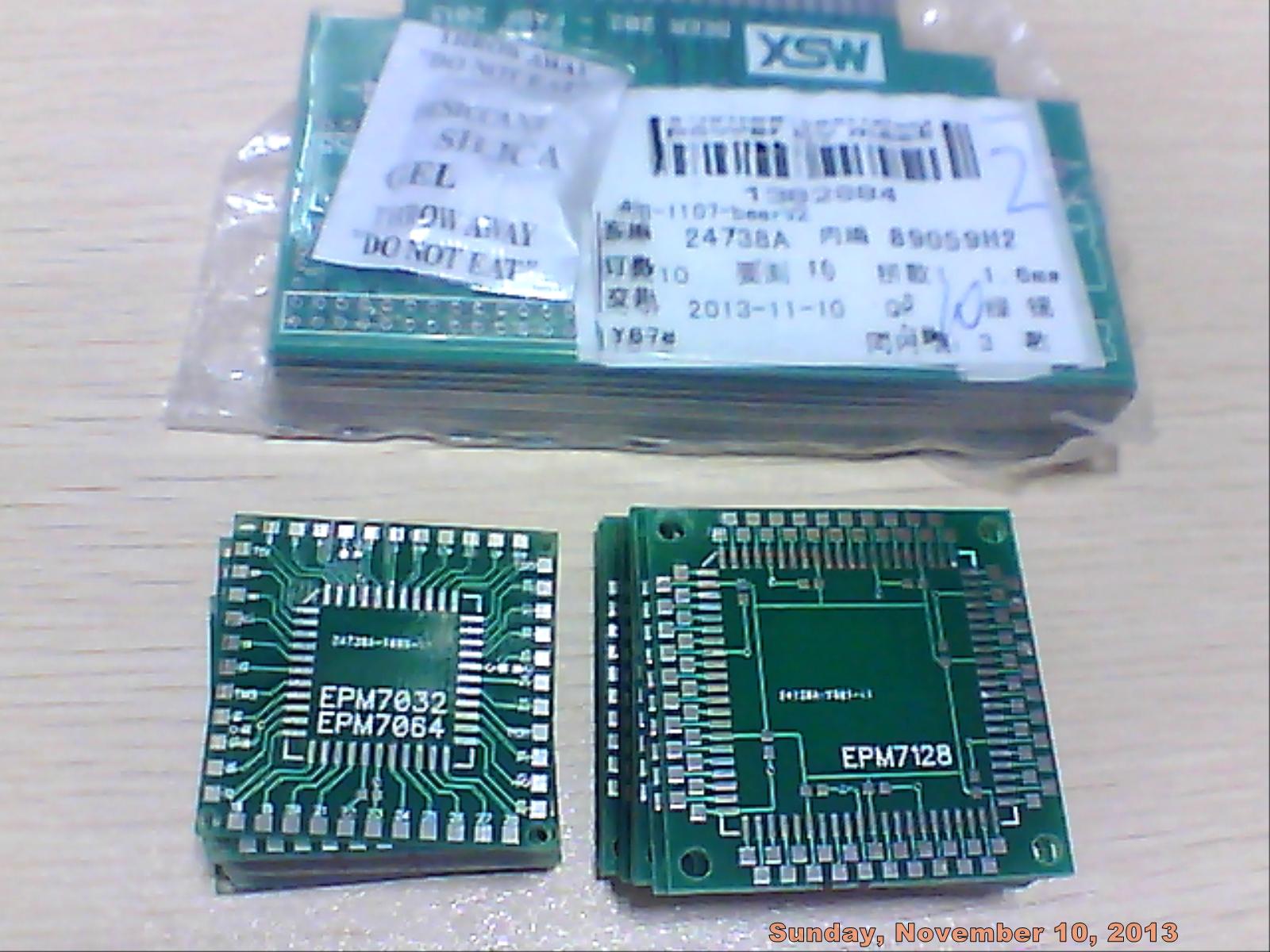

Fichiers correspondant à l'EXPANDER du tout premier post, mais en version EPM7128 :

Flow StatusSuccessful - Fri Jan 24 23:41:53 2014
Quartus II 32-bit Version 12.1 Build 243 01/31/2013 SP 1 SJ Web Edition
Revision Name EXPANDER_ASCII
Top-level Entity NameEXPANDER_ASCII
Family MAX7000S
Device EPM7128SLC84-15
Timing Models Final
Total macrocells 28 / 128 ( 22 % )
Total pins 36 / 68 ( 53 % )

Dans le fichiers, il y a trois schéma d'EXPANDER + un schéma de cablage, le principe reste le même et fonctionne aussi bien l'un que l'autre.

Téléchargement ici : Différents Expander X4 a base d'EPM7128 Edité par metalgear2 Le 25/01/2014 à 10h44



Mon site consacré au MSX : http://mymsx2.free.fr
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 25/01/2014 à 10h16
Tu dit que tu t'es trompé. C'est pas le bon câblage?


Super Mentalité MétalGear2 :top



Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 25/01/2014 à 10h43
Bonjour,



igal :
Tu dit que tu t'es trompé. C'est pas le bon câblage?


Si, c'est le bon cablage, c'est seulement que je me suis gourer au niveau du post. J'aurais jamais du le poster a cette endroit. :'(



J'ai rajouté le schéma de cablage dans l'archive.
