L'atelier Expander 4X ASCII CPLD
Reprise du message précédent
Je viens de vérifier :La version 11 a bien la famille des 7000.
La version 13 ne la pas.
C'est cool d'avoir les derniéres MAJ. Maintenant, je comprend pourquoi tu m'avais dit de prendre la Ver. 11.0
Edité par metalgear2 Le 25/11/2013 à 22h18
Prends la 12.1 elle a un truc bien pratique pour ce projet
Fabf :
Prends la 12.1 elle a un truc bien pratique pour ce projet
Bon, ça va, la Ver. 12.1 gére la famille des 7000. Je me ferais pas avoir une deuxième fois
Ce qui est bizarre, c'est que la version 13.0 gére les 7000, mais pas la 13.1. INCROYABLE !!!!!!
Oui la 13.1 ne gère plus non plus les cycloneII qui sont pourtant encore assez répandus et d'un rapport puissance/prix impressionnant
Ca y est l'expander est fonctionnel
C'est quand même cool un expander dans un seul composant
Tous semble bien passer ROM, FMPAC, BEER, SD, Sunrise, Flashrom, SRAM, il n'y a que le mapper Gouget qui reboot le MSX quand on lance TESTRAM.
Des photos demain
C'est quand même cool un expander dans un seul composant
Tous semble bien passer ROM, FMPAC, BEER, SD, Sunrise, Flashrom, SRAM, il n'y a que le mapper Gouget qui reboot le MSX quand on lance TESTRAM.
Des photos demain
Tenez pendant que j'y pense !
Il n'y a pas très longtemps après de longues recherches. J'avais trouvé un site coréen qui vendait des connecteurs de port cartouches pas trop cher. En plus, ils sont exactement comme ceux que l'on connait sur MSX. C'est à dire : à souder, noir et avec deux trous de fixation sur le PCB. Le problème c'est que le site était tout en coréen et ne semblait pas vendre à l'étranger. Je n'ai pas gardé l'URL.
Sur les sites de bidouille MSX coréens, on peut voir qu'ils utilisent le même genre de connecteur.
Ericb59, pourrais-tu te renseigner auprès du coréen qui t'a vendu diverses choses ? Ça permettrait de mettre en pratique ce que Fabf à fait.
Edité par
GDX
Le 13/01/2014 à 10h41
Il n'y a pas très longtemps après de longues recherches. J'avais trouvé un site coréen qui vendait des connecteurs de port cartouches pas trop cher. En plus, ils sont exactement comme ceux que l'on connait sur MSX. C'est à dire : à souder, noir et avec deux trous de fixation sur le PCB. Le problème c'est que le site était tout en coréen et ne semblait pas vendre à l'étranger. Je n'ai pas gardé l'URL.
Sur les sites de bidouille MSX coréens, on peut voir qu'ils utilisent le même genre de connecteur.
Ericb59, pourrais-tu te renseigner auprès du coréen qui t'a vendu diverses choses ? Ça permettrait de mettre en pratique ce que Fabf à fait.
Edité par
GDX
Le 13/01/2014 à 10h41
Les miens viennent d'ici :
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=140888585264&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
On ne peux pas les visser sur le PCB mais avec 100 soudures au cul ça devrait tenir
8.5E de connecteurs, 4E de CPLD, 6-7E de PCB pour un expander à pas cher, à bien utile
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=140888585264&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
On ne peux pas les visser sur le PCB mais avec 100 soudures au cul ça devrait tenir
8.5E de connecteurs, 4E de CPLD, 6-7E de PCB pour un expander à pas cher, à bien utile
Fabf :
Ceux là font 2x36. Comment tu fais pour insérer une cartouche ?
Ca serait pas ceux là des fois :
http://www.ebay.fr/itm/5pc-Industrial-Card-Edge-Slot-Socket-Connector-25x2P-50P-2-54mm-0-1-3A-/140888533934?pt=LH_DefaultDomain_0&hash=item20cd9c6bae Edité par metalgear2 Le 13/01/2014 à 11h34
Fabf :
Les miens viennent d'ici :
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=140888585264&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
On ne peux pas les visser sur le PCB mais avec 100 soudures au cul ça devrait tenir
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=140888585264&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
On ne peux pas les visser sur le PCB mais avec 100 soudures au cul ça devrait tenir
Il n'y a 76 broches sur ce connecteur pas 50.
Avec les soudures seules (50 pas 100), ça tient mais pas très longtemps. Edité par GDX Le 13/01/2014 à 11h40
Houla j'ai buggé celui là était pour une modif de NES
Voila le bon, encore moins cher
http://www.ebay.fr/itm/5pc-Industrial-Card-Edge-Slot-Socket-Connector-25x2P-50P-2-54mm-0-1-3A-/140888533934?pt=LH_DefaultDomain_0&hash=item20cd9c6bae
Voila le bon, encore moins cher
http://www.ebay.fr/itm/5pc-Industrial-Card-Edge-Slot-Socket-Connector-25x2P-50P-2-54mm-0-1-3A-/140888533934?pt=LH_DefaultDomain_0&hash=item20cd9c6bae
Voila les photos

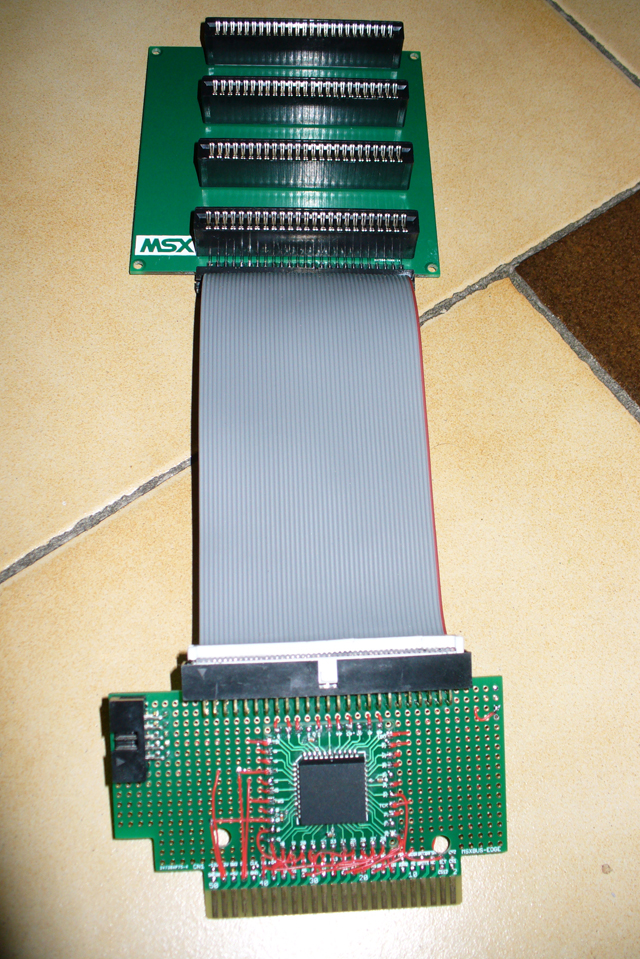

De face
Et de dos
Je vais voir si je peux pas coller ça dans une cartouche
De face

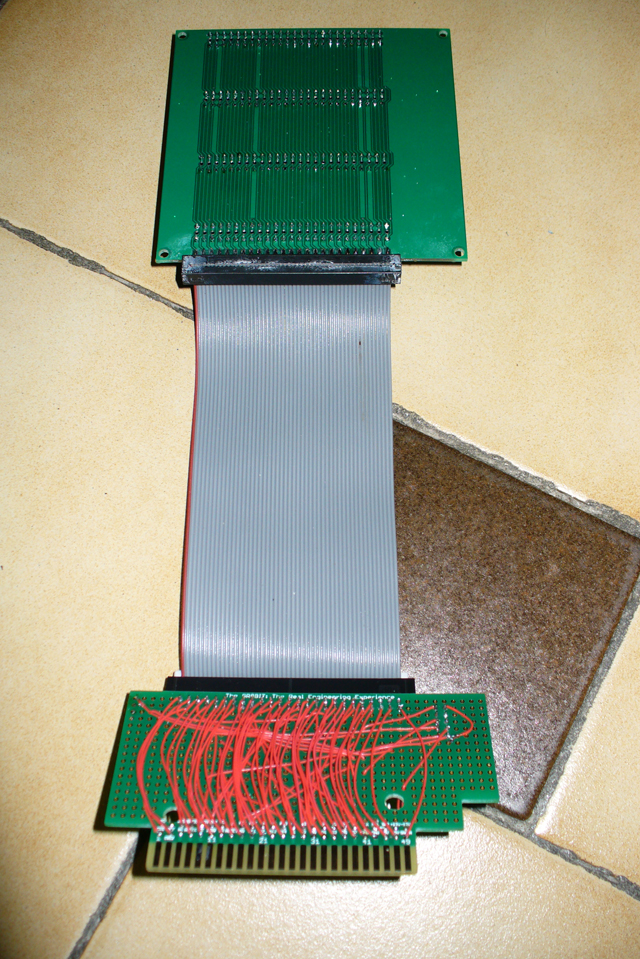

Et de dos
Je vais voir si je peux pas coller ça dans une cartouche
ericb59 :
Mais tu utilises encore un FPGA déjà cablé !!
Déjà câblé oui mais par mes soins
