L'atelier Expander 4X ASCII CPLD
Reprise du message précédent
pour l'histoire de l'alim externe j'ai un slot expander sunrise x 8 sur un Turbo-r GTet une alim externe de PCau début j'allumais le slot puis le GT car j'ai toujours appris d'abord les périphériques et en dernier le micro
le slot expander ne fonctionnait pas toujours et le GT resté bloqué
en final j'ai prise une prise multiple avec interrupeur
l'interrupteur du GT est toujours sous tension
j'allume ainsi les 2 en même temps et depuis ce jour aucun soucis
comme je viens de l'expliquer il vaut mieux tout allumer en même temps
le fait de piloter l'alim du slot par le MSX va produire un petit retard au moment de la montée en tension de l'alim
sinon il faut piloter un relais branché sur le 5v du msx qui mettra sous tension le 220V de l'alim du slot
le primaire des alims prend moins d'intensité , si on met les contacts en sortie sur le 5v et 12V de l'alim externe il faut prévoir un relais plus baléze sur le 5V
si dans le slot on ne met pas de cartouches consommant trop il vaux mieux l'alimenter par le MSX
enfin attention au 220v ça pique plus que les basses tensions si on touche par mégarde
le fait de piloter l'alim du slot par le MSX va produire un petit retard au moment de la montée en tension de l'alim
sinon il faut piloter un relais branché sur le 5v du msx qui mettra sous tension le 220V de l'alim du slot
le primaire des alims prend moins d'intensité , si on met les contacts en sortie sur le 5v et 12V de l'alim externe il faut prévoir un relais plus baléze sur le 5V
si dans le slot on ne met pas de cartouches consommant trop il vaux mieux l'alimenter par le MSX
enfin attention au 220v ça pique plus que les basses tensions si on touche par mégarde
Bah, c'est pas grave de toucher au 220V, comme ça, on n'est au COURRANT qu'il y a du jus.
Il n'y a pas besoin de toucher au 220V. Le 5V du Slot peut commander le secondaire de l'alimentation externe. Ça s'allumerait presque en même temps.
2 relais de ce genre devraient faire l'affaire :
http://www.selectronic.fr/relais-statique-2a-250v-hfs5.html
Qu'en pensez-vous ? Edité par GDX Le 11/02/2014 à 09h59
2 relais de ce genre devraient faire l'affaire :
http://www.selectronic.fr/relais-statique-2a-250v-hfs5.html
Qu'en pensez-vous ? Edité par GDX Le 11/02/2014 à 09h59
Le problème c'est que si je coupe les tensions, ce sera au niveau cartouche donc il n'y aura rien niveau slots.
Après garder le +5v, le -12v pour ne prendre que le +12v en externe
Je sais même pas si ça peut pas poser des soucis pour les alims symétriques.
Franchement, les leds et les inters c'est avec plaisir par contre l'alim externe ça me gonfle
Après garder le +5v, le -12v pour ne prendre que le +12v en externe
Je sais même pas si ça peut pas poser des soucis pour les alims symétriques.
Franchement, les leds et les inters c'est avec plaisir par contre l'alim externe ça me gonfle
Je trouve ça intéressant d'y réfléchir.
On sait que chaque port cartouche doivent être équipé d'une alimentation capable de fournir +5V jusqu'à 300mA. Donc pas besoin de mettre une alimentation externe de plus de 900mA puisqu'il y a 3 ports supplémentaires.
Pour le +12V et le -12V, le MSX doit être normalement capable de fournir 50mA quelque soit le nombre de Slot. donc théoriquement, il n'est pas nécessaire de mettre une alimentation ni pour le +12V ni pour le -12V. C'est pour ça qu'il y a très peu de cartouche qui se sert de ces tensions. Les lecteurs de disquettes utilisent le +12V mais ils ont déjà leur propre alimentation.
A part les extensions FM, je ne connais pas d'autres cartouches qui utilisent une de ces tensions.
Bref, normalement une seule petite alimentation externe de 5V régulé devrait suffire.
On sait que chaque port cartouche doivent être équipé d'une alimentation capable de fournir +5V jusqu'à 300mA. Donc pas besoin de mettre une alimentation externe de plus de 900mA puisqu'il y a 3 ports supplémentaires.
Pour le +12V et le -12V, le MSX doit être normalement capable de fournir 50mA quelque soit le nombre de Slot. donc théoriquement, il n'est pas nécessaire de mettre une alimentation ni pour le +12V ni pour le -12V. C'est pour ça qu'il y a très peu de cartouche qui se sert de ces tensions. Les lecteurs de disquettes utilisent le +12V mais ils ont déjà leur propre alimentation.
A part les extensions FM, je ne connais pas d'autres cartouches qui utilisent une de ces tensions.
Bref, normalement une seule petite alimentation externe de 5V régulé devrait suffire.
Ok alors je coupe +5V et GND seulement par contre il faut prévoir 1200mA car 4 slots.
Fabf :
Ok alors je coupe +5V et GND seulement par contre il faut prévoir 1200mA car 4 slots.
Le MSX fourni déjà ce qu'il faut pour un Slot. Quand 2 alimentations sont en parallèle le courant s'additionne. 300mA + 900 mA = 1200mA.
N'oublie pas qu'il s'agit de courant maximum. C'est rare qu'une cartouche consomme jusqu'à 300mA. On est pas à quelques miliampère près. Ce qui est important c'est d'avoir une alimentation très stable. Les adaptateurs classiques ne sont pas adéquate. Edité par GDX Le 12/02/2014 à 00h47
Tu est vraiment sur que l'on peut brancher une alim externe en même temps que l'alim du MSX
l'alim du slot n'est pas en paralelle avec celle du MSX
dans le slot sunrise la cartouche avec les buffers est alimentée par le MSX
les slots sont alimentés par une alim externe
seul la masse est commune aux 2 alims
dans le slot sunrise la cartouche avec les buffers est alimentée par le MSX
les slots sont alimentés par une alim externe
seul la masse est commune aux 2 alims
Merci Jipe
Donc il faut bien couper l'alim du MSX sur la partie slots
Donc il faut bien couper l'alim du MSX sur la partie slots

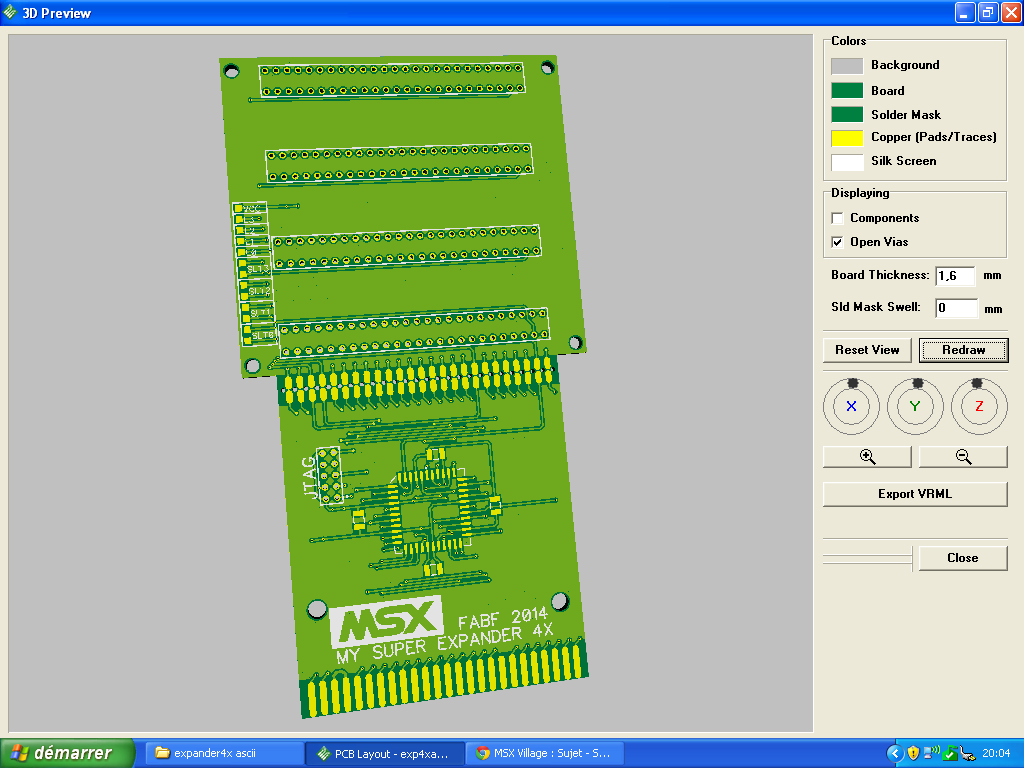

Voila j'ai fini la partie leds + switchs
Je laisse tomber la partie alim externe
Je laisse tomber la partie alim externe
