Reprise du message précédent
J'ai peut être pas tout compris mais...L'image est générée Horizontalement Ligne après ligne de Haut en Bas.
A partir de là, Les deux colonnes Blanches sur Fond Vert ne seraient pas mieux placées à l'horizontal?
Cela donnerait des résultats plus contrastés non?
(Je dis peut être des bêtises, mais ça me semble logique comme raisonnement

Ben non si le but est d'analyser des lignes vidéo et pas des trames
Moi je voulais observer le comportement sur une ligne pour /YS et comment travaille les sorties RGB....
Comme je n'ai pas de générateur de signal de déclenchement (synchronisation/triger) pour que mon oscilloscope capture une ligne en particulier, j'ai opté pour la solution de bourrin:
Toutes les lignes sont identiques donc je prends n'importe laquelle
Pour faire un générateur de déclenchement/triger pour oscilloscope, il faut un LM1811, des compteurs ou un gros compteur, des roues codeuses et une ou deux NAND. Voir note d'application du LM1881(et autre circuits compatibles)....
Pas le temps de faire ce genre de jouet pour le moment....
Pour voir une trame complète regarde dans mon post de : Le 23/06/13 à 14h14, la première et deuxième image sont des trames complètes.
L'intérêt d'avoir acheté un oscilloscope avec une grosse profondeur mémoire
Je capture une trame et ensuite je zoom dans l'acquisition. Bon cela reste moins précis/joli que de capturer une ligne ou quelques ligne et zoomer après....

Moi je voulais observer le comportement sur une ligne pour /YS et comment travaille les sorties RGB....
Comme je n'ai pas de générateur de signal de déclenchement (synchronisation/triger) pour que mon oscilloscope capture une ligne en particulier, j'ai opté pour la solution de bourrin:
Toutes les lignes sont identiques donc je prends n'importe laquelle

Pour faire un générateur de déclenchement/triger pour oscilloscope, il faut un LM1811, des compteurs ou un gros compteur, des roues codeuses et une ou deux NAND. Voir note d'application du LM1881(et autre circuits compatibles)....
Pas le temps de faire ce genre de jouet pour le moment....

Pour voir une trame complète regarde dans mon post de : Le 23/06/13 à 14h14, la première et deuxième image sont des trames complètes.
L'intérêt d'avoir acheté un oscilloscope avec une grosse profondeur mémoire

Je capture une trame et ensuite je zoom dans l'acquisition. Bon cela reste moins précis/joli que de capturer une ligne ou quelques ligne et zoomer après....
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

Quelques nouvelles:
Je continu à recevoir les composants pour la carte V9958 (mais pas que
)

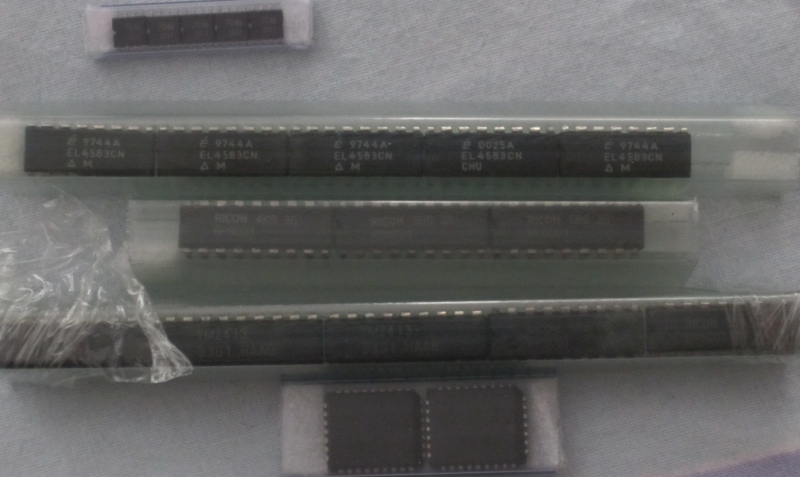

de haut en bas: BA7046F, EL4583CN, RP5C01, YM2413, 29F040 + 29F010
J'ai aussi les résistance CMS de 100, 10K, 4K7. Les condo CMS 15pF pour quartz VDP, 100nF, 4.7uF
Autres bonnes nouvelles j'ai retrouvé le câble vidéo de mon Turbo R GT!
Mon interface CF SUNRISE, mes cartouches SRAM KONAMI
Mes doc du MSX
sauf les deux tomes originaux en Japonais du MSX DATABOOK ASCII
Je continu d'avancer sur le sujet qui nous concerne principalement: la synchro du VDP.
En fait il y a plein d'informations intéressantes dans le datasheet du V9938
Je poste un peu plus tard sur le sujet.
Je continu à recevoir les composants pour la carte V9958 (mais pas que


de haut en bas: BA7046F, EL4583CN, RP5C01, YM2413, 29F040 + 29F010
J'ai aussi les résistance CMS de 100, 10K, 4K7. Les condo CMS 15pF pour quartz VDP, 100nF, 4.7uF
Autres bonnes nouvelles j'ai retrouvé le câble vidéo de mon Turbo R GT!

Mon interface CF SUNRISE, mes cartouches SRAM KONAMI

Mes doc du MSX


Je continu d'avancer sur le sujet qui nous concerne principalement: la synchro du VDP.
En fait il y a plein d'informations intéressantes dans le datasheet du V9938

Je poste un peu plus tard sur le sujet.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

Les infos intéressantes sont situées dans le PDF: v9938.pdf
dans la partie: "V9938 MSX VIDEO Appendix"
les pages 113-114, 130-131, 137-142, et 156-160 (ce sont les N° de page du PDF! sur les pages scannées la numérotation est différente)
Si l'un d'entre vous possède une version non scanné ou les chronogrammes sont plus lisibles/de meilleurs qualité je suis preneur
Ma copie papier de ce document ne contient malheureusement que les 3-4 premières pages de cette "Appendix"
dans la partie: "V9938 MSX VIDEO Appendix"
les pages 113-114, 130-131, 137-142, et 156-160 (ce sont les N° de page du PDF! sur les pages scannées la numérotation est différente)
Si l'un d'entre vous possède une version non scanné ou les chronogrammes sont plus lisibles/de meilleurs qualité je suis preneur

Ma copie papier de ce document ne contient malheureusement que les 3-4 premières pages de cette "Appendix"

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...


Je suis pas sur que ce soit ce que tu cherches mais on sait jamais.
En page scannée 104 (PDF 115) on trouve un schéma qui a l'air intéressant ainsi que les bits à S0 et S1 dont tu avais déjà parlé.
http://bitsavers.informatik.uni-stuttgart.de/pdf/yamaha/Yamaha_V9938_MSX-Video_Technical_Data_Book_Aug85.pdf
En page scannée 104 (PDF 115) on trouve un schéma qui a l'air intéressant ainsi que les bits à S0 et S1 dont tu avais déjà parlé.
http://bitsavers.informatik.uni-stuttgart.de/pdf/yamaha/Yamaha_V9938_MSX-Video_Technical_Data_Book_Aug85.pdf
Super Igal!
la qualité du fichier!
115 est certes intéressante, mais concentre ton attention sur 143-144, 160-162
Chapitres 6, 7.1, et au choix (NTSC/PAL) 7.2 ou 7.3

115 est certes intéressante, mais concentre ton attention sur 143-144, 160-162
Chapitres 6, 7.1, et au choix (NTSC/PAL) 7.2 ou 7.3
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

Voilà un document de travail qui synthétise mes observations et ma compréhension du fonctionnement pour synchroniser des VDP V99x8
Synchro V99x8.pdf
Soignez indulgents c'est un brouillon...
Synchro V99x8.pdf
Soignez indulgents c'est un brouillon...
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

igal :
Juste un blanc en page 11!
Tu nous cache quelque chose
Tu nous cache quelque chose

non une séparation avec les "documents" annexes
Tu notera que pour le GENLOCK, il utilise une PLL qui génère le 21.xx MHz avec comme entrée Hsync du VDP et Hsync du signal externe.
Le recalage des compteurs ne se fait QUE sur VSYNC.
Donc deux solutions possibles:
- on ne s'occupe que de VSYNC
- on s'occupe de VSYNC et HSYNC
La première option peut peut-être fonctionner si on envoie le signal d'horloge 21.xxx MHz à tous les VDP. Vu qu'on aura la même horloge, on aura apriori pas de décalage sur les pixels. Juste besoin de recaler sur VSYNC (compteur V) pour être certain que tous les VDP commence leur image en même temps.
Après avec cette méthode, l'utilisation de screen7 et screen5 peut éventuellement poser un problème de synchro horizontal mais pas certain...
La deuxième solution à l'avantage de recaler aussi le compteur horizontal (H), c'est ce que semble faire le Brésilien.
Bon pour le moment je sèche parce que je ne sais toujours pas ce qu'est le composant à 8 pattes utilisé par le Brésilien pour la partie synchro. Les deux autres sont un 74LS123 et un CD4538
peut-être peux-tu recontacter "Jiherve (ingénieur en électronique)" avec les données que j'ai compris pour voir quel est son point de vue avec ces nouvelles données?
J'ai mis à jour le PDF....
Synchro V99x8 updated.pdf Edité par z80 Le 29/06/2013 à 11h37
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

Un petit schéma vaut mieux que de longues explications...
Alors voila une idée du machin:
MSX Village VSU synoptic.pdf
La bonne question:
Comment on fait le bloc qui reçoit HSYNC et CSYNC et qui ressort /HRESET et /VRESET ?
Le brésilien le fait en trois circuits un 74LS123, un TC4538 et un autre composant 8 pattes dont on ne peut pas lire la référence... Edité par z80 Le 29/06/2013 à 18h36

Alors voila une idée du machin:
MSX Village VSU synoptic.pdf
La bonne question:
Comment on fait le bloc qui reçoit HSYNC et CSYNC et qui ressort /HRESET et /VRESET ?
Le brésilien le fait en trois circuits un 74LS123, un TC4538 et un autre composant 8 pattes dont on ne peut pas lire la référence... Edité par z80 Le 29/06/2013 à 18h36
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...


Salut Z80.
Après avoir posté tes PDF sur http://forums.futura-sciences.com/electronique/555155-superposition-de-4-sources-video-r-g-b-2.html#post4542556
voici le contenu de mes post:
Premier post:
Bonsoir Jiherve.
Quelques mois sont passés depuis mon dernier post.
A ce moment là je n'avais que très peu d'éléments à fournir.
Depuis quelques semaines, "Z80" un nouveau membre du Msxvillage.fr à pris en main le projet et a fait de nombreuses avancées.
Après avoir procédé à une batterie de testes, il m'a expressément demandé de te soumettre le résulta de ses travaux afin de tenir compte de ton avis et savoir quelle direction prendre.
Voici le contenu de ses recherches: => http://www.msxvillage.fr/upload/synchro_v99x8.pdf
Par avance, merci de ton temps.
Second post:
Voici la dernière mouture => http://www.msxvillage.fr/upload/msx_...u_synoptic.pdf
Voici la réponse de Jiherve:
Citation:
Bonsoir,
Je ne suis pas sur qu'il faille fournir un signal à la fois sur XTAL 1 & 2 normalement un seul devrait suffire.
Mais l'idée est bonne si tant est qu'il n'y ait pas trop de division en aval dans chacun des modules car ce n'est pas parce que l'horloge d'origine est la même que les signaux dérivés seront en phase, ils seront certes synchrones mais peut être déphasés.
JR
Fin de citation
@Z80: Si tu veux poser une question très précise, n'hésite pas...soit tu vas directement sur le Forum futurascience, soit tu le fait ici et je copie colle tes questions.
Oula...C'est l'heure..Je rev
Après avoir posté tes PDF sur http://forums.futura-sciences.com/electronique/555155-superposition-de-4-sources-video-r-g-b-2.html#post4542556
voici le contenu de mes post:
Premier post:
Bonsoir Jiherve.
Quelques mois sont passés depuis mon dernier post.
A ce moment là je n'avais que très peu d'éléments à fournir.
Depuis quelques semaines, "Z80" un nouveau membre du Msxvillage.fr à pris en main le projet et a fait de nombreuses avancées.
Après avoir procédé à une batterie de testes, il m'a expressément demandé de te soumettre le résulta de ses travaux afin de tenir compte de ton avis et savoir quelle direction prendre.
Voici le contenu de ses recherches: => http://www.msxvillage.fr/upload/synchro_v99x8.pdf
Par avance, merci de ton temps.
Second post:
Voici la dernière mouture => http://www.msxvillage.fr/upload/msx_...u_synoptic.pdf
Voici la réponse de Jiherve:
Citation:
Bonsoir,
Je ne suis pas sur qu'il faille fournir un signal à la fois sur XTAL 1 & 2 normalement un seul devrait suffire.
Mais l'idée est bonne si tant est qu'il n'y ait pas trop de division en aval dans chacun des modules car ce n'est pas parce que l'horloge d'origine est la même que les signaux dérivés seront en phase, ils seront certes synchrones mais peut être déphasés.
JR
Fin de citation
@Z80: Si tu veux poser une question très précise, n'hésite pas...soit tu vas directement sur le Forum futurascience, soit tu le fait ici et je copie colle tes questions.
Oula...C'est l'heure..Je rev


Est ce que l'un d'entre vous a deja achete des V70X0 ? perso je peux etre intéresse par des V7010 , V7020 ,V7021 ,V7030 et V7040... juste au cas ou je commence a contacter mes vendeurs favoris
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
J'ai fait faire des cotations pour du 7040 mais pas donné parce que je demandais pour 10 pièces...
