Petit exercice amusant:Comparaison des sorties RGB entre 8235 / 8255 / 8280 / HB500F

TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...


Je dois faire mes sondes grip fil.
Mais premier essai d'un 8235 sur mon moniteur LCD SAMSUNG j'avais sélectionné une chaine TNT, et j'ai allumé le 8235 et tapé: VDP(10) = VDP(10) or 16
On voit oscillé horizontalement les caractères affichés mais pas d'image derrière
je pense que les TV modernes ne supportent pas ce genre de fonctionnement de surcroit avec une réception TNT
Il faut que je soude mes sondes grip fil pour enfin brancher l'oscilloscope sur le 8235.
Je suis seul avec mes filles, donc pas simple de pouvoir bricoler...
Mais premier essai d'un 8235 sur mon moniteur LCD SAMSUNG j'avais sélectionné une chaine TNT, et j'ai allumé le 8235 et tapé: VDP(10) = VDP(10) or 16
On voit oscillé horizontalement les caractères affichés mais pas d'image derrière


Il faut que je soude mes sondes grip fil pour enfin brancher l'oscilloscope sur le 8235.
Je suis seul avec mes filles, donc pas simple de pouvoir bricoler...
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...


De mon coté, j'ai reçu les transistors vendredi.
Je vais mettre en oeuvre les indications de Z80 concernant la Transparence sur [l'Extension MSX2+] ou sur [l'Extension Simplifiée 9958].
Pour se faire:
1) J'ai acheté un fil d'antenne.
2) J'ai basculé le Tunner TV sur analogique et réglé sur le Canal 36.
3) J'afficherai une [image de fond] avec le 8280.
4) Je Modifier/Compléter [l'Extension MSX2+] en ajoutant le signal YS par le biais du LS04 (Porte inverseuse)
5) Je retire les +5V (ou +12V je sais plus) de la Pin 16 de la péritel pour y mettre YS.
6) Je modifie CSYNC avec les transistors BC337-25 (En espérant ne pas avoir à appliquer une modif supplémentaire) pour coller au schéma du 8235.
7) Je branche un autre MSX (8250) avec cette extension modifiée "CSYNC et YS" de sorte à voir si la superposition fonctionne.
J'espère en début de semaine. Edité par igal Le 16/06/2013 à 12h41
Je vais mettre en oeuvre les indications de Z80 concernant la Transparence sur [l'Extension MSX2+] ou sur [l'Extension Simplifiée 9958].
Pour se faire:
1) J'ai acheté un fil d'antenne.
2) J'ai basculé le Tunner TV sur analogique et réglé sur le Canal 36.
3) J'afficherai une [image de fond] avec le 8280.
4) Je Modifier/Compléter [l'Extension MSX2+] en ajoutant le signal YS par le biais du LS04 (Porte inverseuse)
5) Je retire les +5V (ou +12V je sais plus) de la Pin 16 de la péritel pour y mettre YS.
6) Je modifie CSYNC avec les transistors BC337-25 (En espérant ne pas avoir à appliquer une modif supplémentaire) pour coller au schéma du 8235.
7) Je branche un autre MSX (8250) avec cette extension modifiée "CSYNC et YS" de sorte à voir si la superposition fonctionne.
J'espère en début de semaine. Edité par igal Le 16/06/2013 à 12h41

Pour infos, on peut avoir des VDP 9958 à 2 dollars pièce.
Par contre, il faut en commander 100 unités pour avoir ce prix là. Soit 200 Dollars les 10 VDP 9958!
Ici => http://uk.alibaba.com/product/605824321-New-and-Original-V9958.html
J'aurais bien fait l'avance mais l'investissement sur le Graph9990 me limite pendant quelques semaines.
Par contre, il faut en commander 100 unités pour avoir ce prix là. Soit 200 Dollars les 10 VDP 9958!
Ici => http://uk.alibaba.com/product/605824321-New-and-Original-V9958.html
J'aurais bien fait l'avance mais l'investissement sur le Graph9990 me limite pendant quelques semaines.


Une question? les 8250/8255 et 8280 sont 'ils tous équipé d'une antenne?
d'origine sur les PAL, je viens de regardé sur le mien, un SECAM (ref : FF......) , y'en a une aussi!
mais cela est il important quand on les branches en serie comme Igal?
d'origine sur les PAL, je viens de regardé sur le mien, un SECAM (ref : FF......) , y'en a une aussi!
mais cela est il important quand on les branches en serie comme Igal?

MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

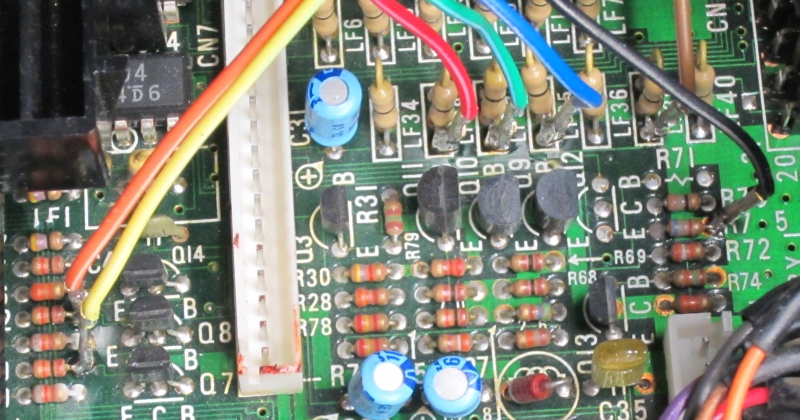

Les sondes sont soudées.
/YS(marron), R, G, B, HSYNC(orange), CSYNC (jaune), GND (masse)(noir)

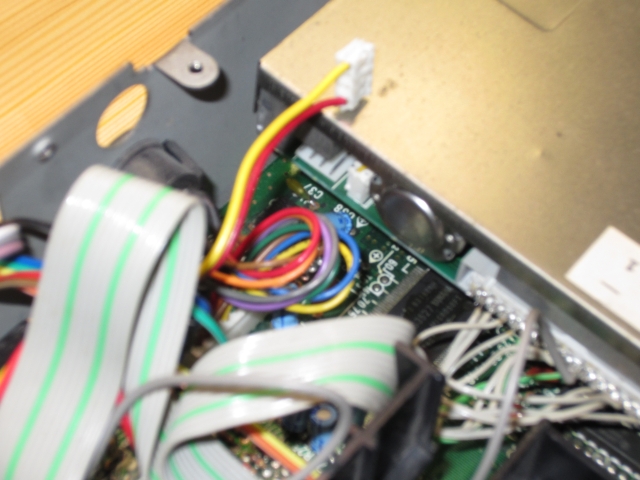

Sinon quelqu'un peut me dire comment connecter l'alim du lecteur? j'ai oublié de prendre une photo avant de débrancher l'alim

/YS(marron), R, G, B, HSYNC(orange), CSYNC (jaune), GND (masse)(noir)

Sinon quelqu'un peut me dire comment connecter l'alim du lecteur? j'ai oublié de prendre une photo avant de débrancher l'alim


TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...


@Z80: Je suppose que tu l'a déjà épluché, mais on sait jamais.
Très intéressant => http://primrosebank.net/computers/mtx/projects/mtxplus/V9958-Technical-manual_v1.0.pdf
Très intéressant => http://primrosebank.net/computers/mtx/projects/mtxplus/V9958-Technical-manual_v1.0.pdf
Je crois que oui
Mais peux-tu pointer ce que tu as lu de "très intéressant"??
Dès que les températures chez moi seront descendue (vendredi si tout va bien), je me branche l'oscilloscope sur les sondes que j'ai soudé dans le 8235. Edité par z80 Le 19/06/2013 à 07h24

Mais peux-tu pointer ce que tu as lu de "très intéressant"??
Dès que les températures chez moi seront descendue (vendredi si tout va bien), je me branche l'oscilloscope sur les sondes que j'ai soudé dans le 8235. Edité par z80 Le 19/06/2013 à 07h24
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)

Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...


Eh bien.
Je pensai que 9938 et 9958 jouaient exactement le même rôle Pin à Pin avec simplement des performances différentes.
En regardant le tableau Paragraphe 6 en Page 12, on voit que certaines Pins sont différentes au niveau I/O.
En fait, si tu fait des essais sur un 9938, tu obtiendra des résultats biaisés par rapport à un 9958!
Je pensai que 9938 et 9958 jouaient exactement le même rôle Pin à Pin avec simplement des performances différentes.
En regardant le tableau Paragraphe 6 en Page 12, on voit que certaines Pins sont différentes au niveau I/O.
En fait, si tu fait des essais sur un 9938, tu obtiendra des résultats biaisés par rapport à un 9958!
