L'atelier [EN COURS] Méga S-Ram SCC => 1024 => Wave SCSI Convertion d'une mégaSramSCC en Wave SCSI
Reprise du message précédent
Perso j ouvre l interface de mon programmeur (Hi-lo all-11) je sélectionne GAL il me demande le fichier et zou c'est parti... oui j utilise des outils pour assisté
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
J'ai trouvé l'info suffisamment intéressante pour la souligner:
Le schéma de l'ADDRAM 4096 permet simplement avec le couple LS 30, LS04 combinés à un LS670 d'obtenir les signaux MA18, MA19, MA20 et MA21
Nb: Des fois que ce soit utile=> MA14, MA15, MA16 et MA17 sont possibles avec un LS670 supplémentaire et sans aucune modification au montage précédent

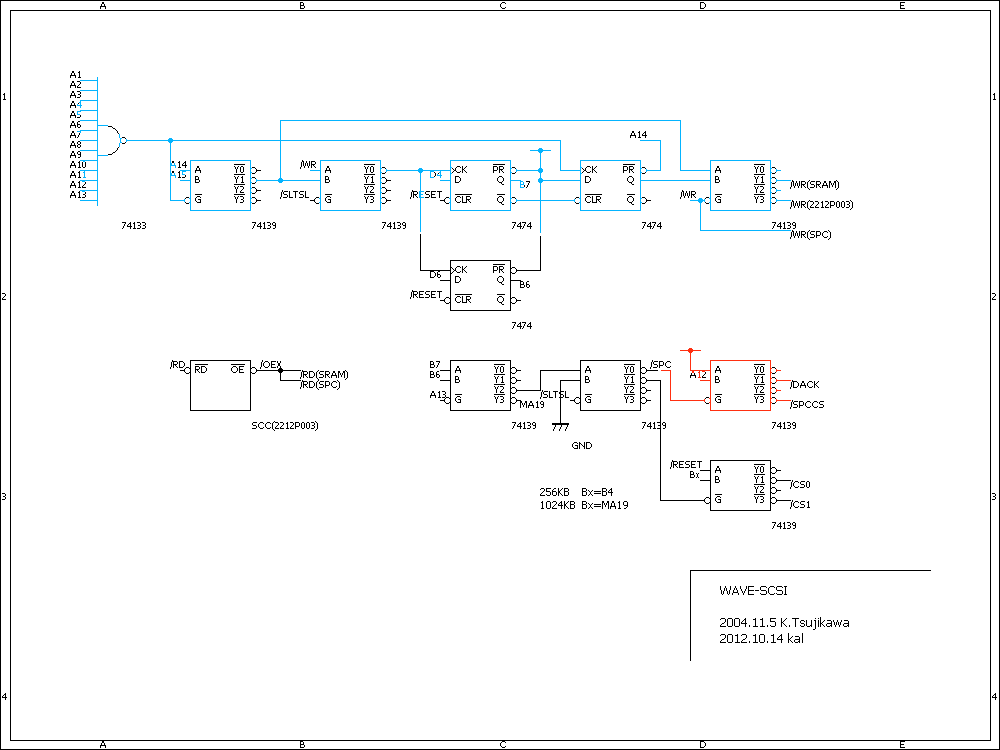

Voici le schéma: (Voir en haut à gauche)
Pour rappel, Jipe a mis en évidence les modifications et ajouts nécessaires pour obtenir et câbler les signaux:
Citation:
en bleu ce qui existe déja dans la megasram scc
en noir ce qu'il ajouter pour avoir 1024k
en rouge ce qu'il faut ajouter pour le controleur scsi
ce schéma a le mérite de ne pas toucher au montage d'origine mais juste de faire des ajouts
Fin de citation:
Demain j'essais de faire ça
Edité par
igal
Le 18/09/2013 à 22h07
Le schéma de l'ADDRAM 4096 permet simplement avec le couple LS 30, LS04 combinés à un LS670 d'obtenir les signaux MA18, MA19, MA20 et MA21
Nb: Des fois que ce soit utile=> MA14, MA15, MA16 et MA17 sont possibles avec un LS670 supplémentaire et sans aucune modification au montage précédent
Voici le schéma: (Voir en haut à gauche)
Pour rappel, Jipe a mis en évidence les modifications et ajouts nécessaires pour obtenir et câbler les signaux:
Citation:
en bleu ce qui existe déja dans la megasram scc
en noir ce qu'il ajouter pour avoir 1024k
en rouge ce qu'il faut ajouter pour le controleur scsi
ce schéma a le mérite de ne pas toucher au montage d'origine mais juste de faire des ajouts
Fin de citation:
Demain j'essais de faire ça
Edité par
igal
Le 18/09/2013 à 22h07
La création du signal MA19 (à l'aide de B6, B7 et A13) est suffisante pour avoir une MegaSRAM.SCC.1024k
Après s'être assuré que ça fonctionne, il restera la partie SCSI. J'ai laissé ça de côté car j'ai paumé mon seul chip SCC !
Par contre, je trouve que la mise en oeuvre à partir d'une cartouche n'est pas pratique.
Après s'être assuré que ça fonctionne, il restera la partie SCSI. J'ai laissé ça de côté car j'ai paumé mon seul chip SCC !
Par contre, je trouve que la mise en oeuvre à partir d'une cartouche n'est pas pratique.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Lut Sven.
Me demande si il vaut pas mieux tout poser a plat et tout construire autour du chip scc.
Dans un premier temps juste voir si ca fonctionne depuis la cartouche et si c est ok alors toit poser sur une plaque de protorypage.
Me demande si il vaut pas mieux tout poser a plat et tout construire autour du chip scc.
Dans un premier temps juste voir si ca fonctionne depuis la cartouche et si c est ok alors toit poser sur une plaque de protorypage.
Igal : assure-toi en premier d'avoir une SRAM.SCC.1024 fonctionnelle.. basée sur un PCB Konami.SCC.
Tu pourras ensuite greffer la partie SCSI.
Et dès que tout fonctionne, libre à toi de mettre ça sur une carte de devel (sachant que ça prend énormément de place, mieux vaut être sûr du bon fonctionnement avant d'attaquer les spaghettis)..
Tu pourras ensuite greffer la partie SCSI.
Et dès que tout fonctionne, libre à toi de mettre ça sur une carte de devel (sachant que ça prend énormément de place, mieux vaut être sûr du bon fonctionnement avant d'attaquer les spaghettis)..
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Je crois qu'Igal ne se soucie jamais de la difficulté ! Il trouve toujours le moyen de parvenir à ses fins.
Avant de faire une pause, je bossais sur une extension SCSI greffable sur MegaSRAM et MegaSRAM-SCC... Avec la MegaSD, ça reste l'une de mes priorités.
Le temps me manque cruellement, même en ne dormant que 4 à 5h/nuit ..
Avant de faire une pause, je bossais sur une extension SCSI greffable sur MegaSRAM et MegaSRAM-SCC... Avec la MegaSD, ça reste l'une de mes priorités.
Le temps me manque cruellement, même en ne dormant que 4 à 5h/nuit ..
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
salut
concernant le chip SCSI qui a l'air d'etre introuvable peut etre que celui ci pourrait convenir
AM 5380PC
voici le datasheet
http://www.msxvillage.fr/upload/am5380pc.pdf
voila
concernant le chip SCSI qui a l'air d'etre introuvable peut etre que celui ci pourrait convenir
AM 5380PC
voici le datasheet
http://www.msxvillage.fr/upload/am5380pc.pdf
voila
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
salut
concernant le chip SCSI qui a l'air d'etre introuvable peut etre que celui ci pourrait convenir
AM 5380PC
voici le datasheet
http://www.msxvillage.fr/upload/am5380pc.pdf
voila
concernant le chip SCSI qui a l'air d'etre introuvable peut etre que celui ci pourrait convenir
AM 5380PC
voici le datasheet
http://www.msxvillage.fr/upload/am5380pc.pdf
voila
Introuvable n est pas msxvillage
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
igal :
@Bastion Rebel: En indien (des Indes), ça doit vouloir dire que TheWhipMaster en a certainement....
Peut être rangé entre le Curry et les clous d'Girofle
Peut être rangé entre le Curry et les clous d'Girofle
Effectivement Sir Igal , et de plus payable en Brocciu ou vin de noix
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
