L'atelier [EN COURS] Méga S-Ram SCC => 1024 => Wave SCSI Convertion d'une mégaSramSCC en Wave SCSI
Reprise du message précédent
oui mais il reste des lacunes par exemple le MA19 , le RAM, le /OEX , le Bx qui ne sont pas clairsil faudrait traduire les textes en japonais pour mieux comprendre
A première vue, ça veut dire ça :
/OEX ressemble au /SLTS mais lors d'un accès mémoire d’une vague SCC (9800~9FFFh du bank 3Fh), ça ne devient pas "L".
Bx utilise B4, B9, MA19 en fonction de la taille de la SRAM
RAM = Lors d'un accès à la SRAM, "H". Lors d'un accès SPC, "L".
MA19 = N'est pas relié (inutilisé) si inférieur ou égal à 512Ko.
/OEX ressemble au /SLTS mais lors d'un accès mémoire d’une vague SCC (9800~9FFFh du bank 3Fh), ça ne devient pas "L".
Bx utilise B4, B9, MA19 en fonction de la taille de la SRAM
RAM = Lors d'un accès à la SRAM, "H". Lors d'un accès SPC, "L".
MA19 = N'est pas relié (inutilisé) si inférieur ou égal à 512Ko.
merci , le MA19 ça laisse supposer qu'une taille mémoire supérieure a 512k est possible avec ce montage d'ou les 2 /CS0 et /CS1 présents
en théorie cela veux dire que la Wave-SCSI peut avoir 1024k de Sram embarquée
le schéma est peut être adaptable a la Sram SCC pour dépasser sa capacité limitée a 512K
je rajoute une explication sur les signaux B4 , B5 , B6 et B7
dans une cartouches ASCII il y a 2 mappers différents un 8K et un 16K qui se commutent avec un signal SEL
les sorties du mapper s'appellent donc B0 a B7 suivant la puce utilisée LZ93A13 , M60002 , BS6101 ou MR6401
en mapper 8k celui qui nous intéresse puisqu'il est aussi dans la cartouche SCC la correspondance est la suivante :
B0 MA13
B1 MA14
B2 MA15
B3 MA16
B4 MA17
B5 MA18
B6 MA19
B7 MA20
le mapper SCC s'arrête a MA18 donc B5
les signaux B6 et B7 sont donc construits par les puces du circuit
en théorie cela veux dire que la Wave-SCSI peut avoir 1024k de Sram embarquée
le schéma est peut être adaptable a la Sram SCC pour dépasser sa capacité limitée a 512K
je rajoute une explication sur les signaux B4 , B5 , B6 et B7
dans une cartouches ASCII il y a 2 mappers différents un 8K et un 16K qui se commutent avec un signal SEL
les sorties du mapper s'appellent donc B0 a B7 suivant la puce utilisée LZ93A13 , M60002 , BS6101 ou MR6401
en mapper 8k celui qui nous intéresse puisqu'il est aussi dans la cartouche SCC la correspondance est la suivante :
B0 MA13
B1 MA14
B2 MA15
B3 MA16
B4 MA17
B5 MA18
B6 MA19
B7 MA20
le mapper SCC s'arrête a MA18 donc B5
les signaux B6 et B7 sont donc construits par les puces du circuit
D'après mes souvenirs, en Novembre, suite à un post de Whipmaster sur MRC, j'ai découvert l'existence de la WaveSCSI. J'ai passé beaucoup de temps pour essayer d'identifier les différents caractères nippons figurant sur le plan fourni. J'y suis arrivé en grande partie, à l'aide de logiciels d'OCR (en ligne ou non), mais surtout grâce au petit programme qui accompagne "MS.Vista" lorsqu'on installe les langues chinoises, coréennes et japonaises. J'ai entre-temps changé de machine et je ne retrouve pas le-dit programme sous Seven. Après quelques recherches, il s'agit sans doute d'une restriction liée à l'utilisation d'un 7 "familial" (et ben non, c'est juste quelquechose qu'il apparaît difficile de lancer : IME PAD) . Bref, je ne dispose plus de la traduction de l'époque, mais les différents outils que j'avais alors utilisé m'avaient donné une traduction pour le moins INCOMPRÉHENSIBLE !! Je vais cependant retenter l'expérience en espérant qu'elle vous sera plus "parlante".
Lorsqu'on "google" au sujet du msx, on tombe inévitablement sur un lien vers le village.

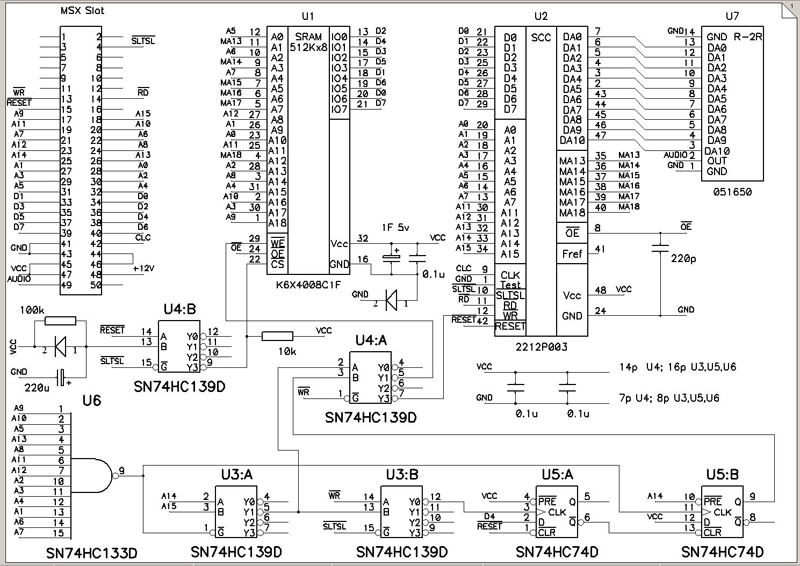

Je vous livre ici un schéma relatif à la réalisation d'une MSRAM-SCC :
Edité par
SveN
Le 26/12/2011 à 16h30
Lorsqu'on "google" au sujet du msx, on tombe inévitablement sur un lien vers le village.
Je vous livre ici un schéma relatif à la réalisation d'une MSRAM-SCC :
Edité par
SveN
Le 26/12/2011 à 16h30
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Hé hé....
A chacun sa petite pierre, ça avance... Bravo
@ Jipe: J'ai commandé du matos ce matin dont des 1N4007.
Sur le DataSheet, on voit qu'il sont identiques à part [Vrrm]. (Le voltage je crois! C'est gênant ?)
1N4001 => 50 V
1N4002 => 100 V
1N4003 => 200 V
1N4004 => 400 V
1N4005 => 600 V
1N4006 => 800 V
1N4007 => 1000 V
Voici le Datasheet => http://www.fairchildsemi.com/ds/1N%2F1N4001.pdf
A chacun sa petite pierre, ça avance... Bravo
@ Jipe: J'ai commandé du matos ce matin dont des 1N4007.
Sur le DataSheet, on voit qu'il sont identiques à part [Vrrm]. (Le voltage je crois! C'est gênant ?)
1N4001 => 50 V
1N4002 => 100 V
1N4003 => 200 V
1N4004 => 400 V
1N4005 => 600 V
1N4006 => 800 V
1N4007 => 1000 V
Voici le Datasheet => http://www.fairchildsemi.com/ds/1N%2F1N4001.pdf
CHABAL : "Tu me laisses entrer ?
"
1N4001 : "Ok, mais surtout ne casse rien !!"
1N4007 : "J'appelle ta mère, dégage !!"
Et il y a également (généralement valable) : "Qui peut le plus, peut le moins..."
.... Me suis p'tet trompé car 1N4007 ne répond plus à l'appel !!
Edité par
SveN
Le 26/12/2011 à 16h49
"1N4001 : "Ok, mais surtout ne casse rien !!"
1N4007 : "J'appelle ta mère, dégage !!"
Et il y a également (généralement valable) : "Qui peut le plus, peut le moins..."
.... Me suis p'tet trompé car 1N4007 ne répond plus à l'appel !!
Edité par
SveN
Le 26/12/2011 à 16h49
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
igal :
Il me plait bien celui là
@Igal : c'est pour le moins psychédélique et non moins incompréhensible !!! Cherches-tu à identifier les MSXiens épileptiques ?? Et manquent toujours les 74LS*** !!.
D'après ce que j'ai pu lire et relire, la WaveSCSI n'apporte RIEN DU TOUT par rapport à une MegaSCSI ... vous confirmez ?? Edité par SveN Le 26/12/2011 à 18h51
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
si elle apporte le son SCC pour les logiciels jeux ou musiques qui en on besoin : ça évite de mettre une cartouche supplémentaire
comme elle a l'air de supporter 1024k de Ram ça augmente la taille du disque en SRAM qui peux maintenant remplacer une disquette
sinon pour le coté SCSI pur je trouve que c'est plus compliqué a cabler sur la version SCC
comme elle a l'air de supporter 1024k de Ram ça augmente la taille du disque en SRAM qui peux maintenant remplacer une disquette
sinon pour le coté SCSI pur je trouve que c'est plus compliqué a cabler sur la version SCC
Citation :
en théorie cela veux dire que la Wave-SCSI peut avoir 1024k de Sram embarquée
@Jipe: oui effectivement La wave scsi comme la mega scsi peut aller jusqu a 1024K
Citation :
le schéma est peut être adaptable a la Sram SCC pour dépasser sa capacité limitée a 512K
Je n ais jamais fait le test mais pourquoi pas ...
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Le fait de mettre 1024Mo ne peut-il pas poser un problème de compatibilité avec les jeux SCC+ (étant donné que le bit 7 sera utilisé pour accéder aux pages supérieures et non pas pour accéder aux registres de l'SCC+) ?
MCR-SFB2
Je ne me souviens plus comment les partitions de la mega-scsi sont lisibles sur PC. Jipé devrait pouvoir répondre.
L'avantage de la CF de Sunrise est l'aspect tout en un. L'SCSI permet de connecter divers disques et les partitions sont gérées directement par Multi-Mente mais en contre partie, on se retrouve avec un tas de câbles et il faut trouver le bon terminator pour obtenir un bon fonctionnement. Edité par GDX Le 27/12/2011 à 10h50
igal :
tu peux donner les références exactes de l'adaptateur CF ?
MCR-SFB2
igal :
Ce serait une alternative au CF Sunrise!
Dans la pratique, son utilisation est contraignante?
Tu peux plugger ta CF directement sur le PC et le lire comme un media simple?
Dans la pratique, son utilisation est contraignante?
Tu peux plugger ta CF directement sur le PC et le lire comme un media simple?
Je ne me souviens plus comment les partitions de la mega-scsi sont lisibles sur PC. Jipé devrait pouvoir répondre.
L'avantage de la CF de Sunrise est l'aspect tout en un. L'SCSI permet de connecter divers disques et les partitions sont gérées directement par Multi-Mente mais en contre partie, on se retrouve avec un tas de câbles et il faut trouver le bon terminator pour obtenir un bon fonctionnement. Edité par GDX Le 27/12/2011 à 10h50
Citation :
la WaveSCSI n'apporte RIEN DU TOUT par rapport à une MegaSCSI ... vous confirmez ??
Comme l a indique Jipe cela libère un slot et de plus cela permet l utilisation de logiciel SCSISCC sans conflit !
scsiscc.rar
Citation :
Je ne me souviens plus comment les partitions de la mega-scsi sont lisibles sur PC
Les partitions sont lisibles directement sans méthodes spécifique
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
le formatage pour l'utilisation en Mega-Scsi est spécifique
en plus des partions normales il y a une petite partition 0 qui contient les informations des autres partitions donc a ne jamais utliser ni effacer
sous windows 98 on ne peux utiliser que la 1ére partition dans une cartouche de Zip 100
les 2 autres sont visibles mais non activées ( si quelqu'un a un truc non destructif )
je crois me rappeller qu'avec un disque dur on voit bien toutes les partitions
en plus des partions normales il y a une petite partition 0 qui contient les informations des autres partitions donc a ne jamais utliser ni effacer
sous windows 98 on ne peux utiliser que la 1ére partition dans une cartouche de Zip 100
les 2 autres sont visibles mais non activées ( si quelqu'un a un truc non destructif
)je crois me rappeller qu'avec un disque dur on voit bien toutes les partitions
Perso j'utilise plutôt AIX, Solaris ou linux !
SousAIX et Solaris SAM détecte tout le disque et l'ensemble des partitions , sous linux il faut utilise le moniteur de partition .... pour Windows je pense que Jipe a donné la limitation ...
SousAIX et Solaris SAM détecte tout le disque et l'ensemble des partitions , sous linux il faut utilise le moniteur de partition .... pour Windows je pense que Jipe a donné la limitation ...
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
A la demande générale de SVEN
Voila de quoi s'éclater les yeux.
(Je cherche des couleurs phosphorescentes, vais finir par trouver
)
1) Le LS139 encadré sur la droite ne peut pas convenir au complément WAVESCSI à cause de la porte B en Pin 3 occupée par un signal venant de LS74 la porte Q Pin 9.
2) Le reste des signaux dans ce même encadré sont tous bons et permettent un repiquage Pin sur Pin
3) J'ai mis dans un tableau (à droite) ce qui semble être les différentes combinaisons possibles.
4) La combinaison actuelle (donnée par défaut) semble être celle nommée ALPHA.
5) Il est tout à fait possible que certaines/toutes combinaisons "ALPHA",et/ou "BETA" et/ou "GAMA" et/ou "DELTA" et/ou "GAMA" aient besoin d'une intervention supplémentaire sur la SCC (peut être comme indiqué en haut du tableau
)
Encore un peu flou tout ça...
Personne parle Japonais?
@TheWipeMaster: T'as pas une idée précise de ce qu'il faut "combiner" ?
Peux tu jeter un oeil sur le post du 24/12/11 à 18h57 dans un petit cercle rouge! Je voudrais savoir si il y a une erreur, ou pas?
Chli....mblic...
Edit: Pour passer la MégaSRam SCC 512 en MégaSRam SCC 1024!
Il faut juste ajouter une seconde SRam 512 ou alors faut chercher une toute autre S-Ram? Edité par igal Le 27/12/2011 à 17h29
Voila de quoi s'éclater les yeux.
(Je cherche des couleurs phosphorescentes, vais finir par trouver
)1) Le LS139 encadré sur la droite ne peut pas convenir au complément WAVESCSI à cause de la porte B en Pin 3 occupée par un signal venant de LS74 la porte Q Pin 9.
2) Le reste des signaux dans ce même encadré sont tous bons et permettent un repiquage Pin sur Pin
3) J'ai mis dans un tableau (à droite) ce qui semble être les différentes combinaisons possibles.
4) La combinaison actuelle (donnée par défaut) semble être celle nommée ALPHA.
5) Il est tout à fait possible que certaines/toutes combinaisons "ALPHA",et/ou "BETA" et/ou "GAMA" et/ou "DELTA" et/ou "GAMA" aient besoin d'une intervention supplémentaire sur la SCC (peut être comme indiqué en haut du tableau
)Encore un peu flou tout ça...
Personne parle Japonais?
@TheWipeMaster: T'as pas une idée précise de ce qu'il faut "combiner" ?
Peux tu jeter un oeil sur le post du 24/12/11 à 18h57 dans un petit cercle rouge! Je voudrais savoir si il y a une erreur, ou pas?
Chli....mblic...
Edit: Pour passer la MégaSRam SCC 512 en MégaSRam SCC 1024!
Il faut juste ajouter une seconde SRam 512 ou alors faut chercher une toute autre S-Ram? Edité par igal Le 27/12/2011 à 17h29
