Le 11/01/2012 à 20h05

Reprise du message précédent

ça marche par 3 et il y en a 5

pour ne pas me gourer et faire les bons straps j'ai répété A13 , A15 et 5v

comme ça je déplace tout d'une case

je ferai une photo demain :D



:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 11/01/2012 à 20h09
Ok j'ai compris c'est pas bête
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 12/01/2012 à 15h24
voila les 3 programmes pour charger les jeux ASCII , KONAMI et SCC avec lancement automatique : multiflash.zip

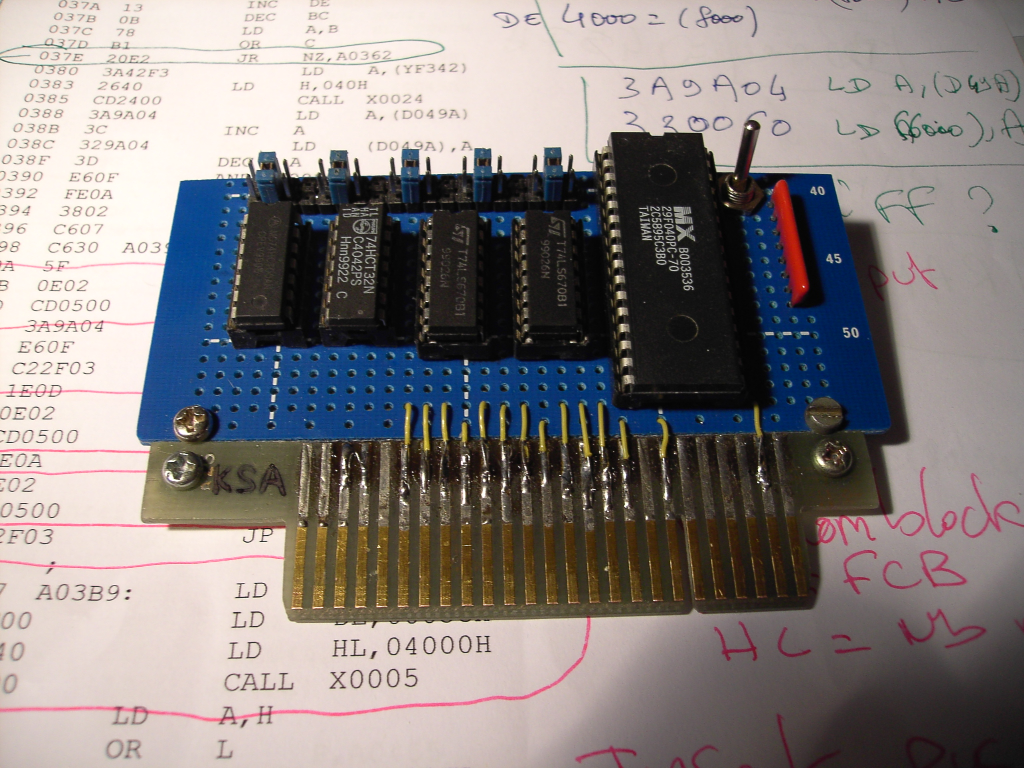

et la photo du montage



pour R-Type c'est en BANK de 16K et les 3 mappers ne gérent que le 8k :'(

je vais voir si je peux faire une version 8k ;)


:noel
Site web
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 12/01/2012 à 15h58
Jipe :
voila les 3 programmes ... et la photo du montage

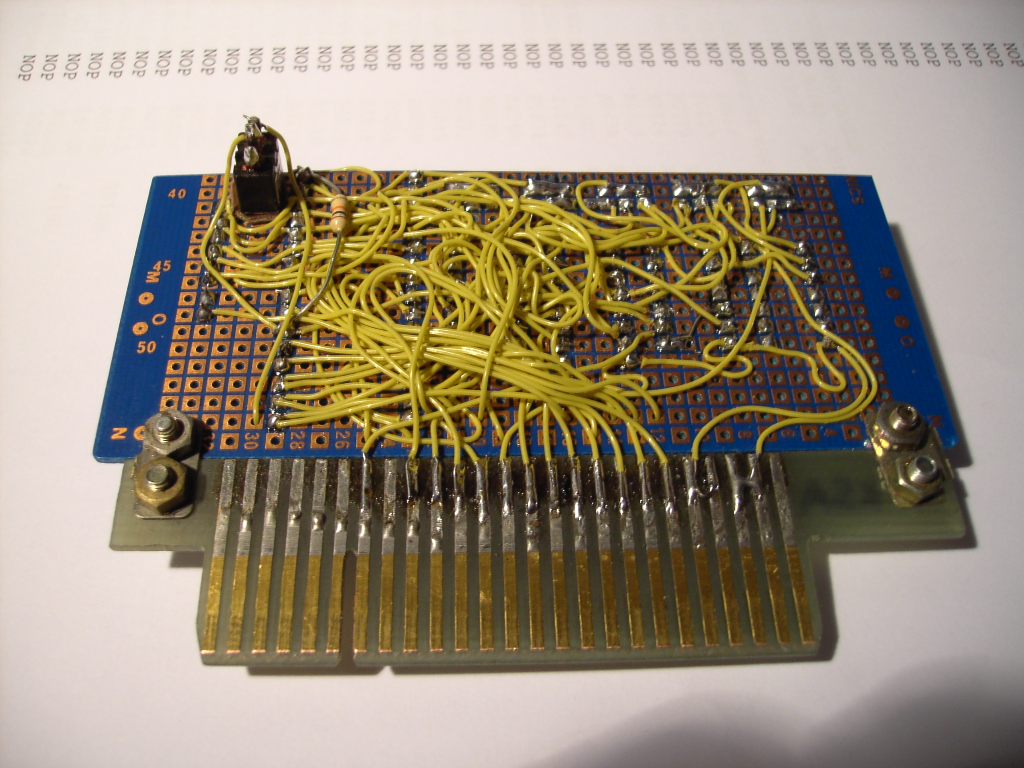

On peut avoir une photo de la face cachée ?

Je mange italien et chinois depuis 2 semaines.. j'espère appréhender ce montage dans les meilleures conditions.. :top


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 12/01/2012 à 16h16
fallait pas demander :



:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 12/01/2012 à 16h22
Jipe :
voila les 3 programmes pour charger les jeux ASCII , KONAMI et SCC avec lancement automatique : multiflash.zip

pour R-Type c'est en BANK de 16K et les 3 mappers ne gérent que le 8k :'(



je vais voir si je peux faire une version 8k ;)




On est pas loin du Mapper Ultime!



Tu nous mitonnes un plat aux ptits oignons là..C'est du confit ^^


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 12/01/2012 à 16h30
je triche un peu car j'ai déja la même chose en version SRAM depuis des années ;)

la version SRAM comporte un changement des pages 8k 16k et une commande automatique de changement de mapper


:noel
Site web
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 12/01/2012 à 18h23
L'indigestion me guette...
... le Kinar n'existe qu'en jaune dans le monde MSX ?? :lol


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

Visiteur

Vagabond

Rang

Avatar

Message : 0

Le 12/01/2012 à 18h25
On dirait des spaghettis ! :lol Edité par Visiteur Le 12/01/2012 à 18h26

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 12/01/2012 à 18h28
tant que je n'ai pas épuisé ma bobine de 500m ce sera jaune ou rien ;)

j'ai eu du fil noir avec un isolant du genre téflon mais j'ai abandonné car trop dur a dénuder et dur a souder


:noel
Site web
SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 12/01/2012 à 19h00
Depuis que je fréquente ce forum, j'ai enfin pu régler les couleurs de mon téléviseur ... c'est toujours ça de pris !! :p
Et arrêtez vos montages à l'italienne, TheWhipMaster va avoir une attaque !!! Edité par SveN Le 12/01/2012 à 19h07


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 12/01/2012 à 21h07
Le meilleur rapport Prix/Quantité pour du fil conducteur pas chère cuivre haute qualité et se dénude très facilement.
La Nappe Ultra DMA 133 :top
Seul point négatif => Demande une chauffe courte et précise :moue



80 conducteurs X 50 Cm => 40 Mètres qui ne demandent qu'à être agencé à sa guise.
C'est le top pour coller aux implantations avec de nombreux fils parallèles ;)

Pour le reste, Rouge, Vert, Bleu et noir
Chez ce vendeur très sérieux => http://cgi.ebay.fr/1-Wire-Wrapping-Wire-Silver-Plated-Copper-100Ft-30AWG-/130563277382?pt=LH_DefaultDomain_0&hash=item1e662d8246#ht_1933wt_1104


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 12/01/2012 à 21h31
une autre façon de cabler c'est d'utliser du fil a bobinage assez fin
le vernis s'enléve quand on chauffe au fer pour étamer
j'ai vu cette méthode sur les modifs d'un MSXien Espagnol ;)


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 12/01/2012 à 21h45
Recette pour transformer des pates à la carbonara en lasagnes bien rangées en 3 étapes :lol :lol :lol





Attention: L'étape 2 à 3 nécessite beaucoup d'aspirine :fou Edité par igal Le 12/01/2012 à 21h46


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 12/01/2012 à 21h49
ça me rapelle mes débuts en électronique ou j'expérimentais des cablages sans circuit imprimé

ça,ressemblait vraiment au fouillis du milieu et le pire c'est que ça fonctionnait :D


:noel
Site web
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 13/01/2012 à 12h08
Ça serait peut-être intéressant de faire faire des plaques à trous avec les contacts dorés comme celle-ci :




Igal, tu as bien du courage pour faire ce genre de montage avec du câble en nappe. :tea Edité par GDX Le 13/01/2012 à 12h12
