Le 08/05/2023 à 08h04

Reprise du message précédent

c'est quoi la modif ???

si tu veux des PCB ... mais le mapper ne semble pas marcher en 128ko mais en 512ko pas de "flashage"
les flashroms je les grave avec un programmateur et ca marche

les resistances 1k

multiflashrom_kas_scc
multiflashrom_pcb

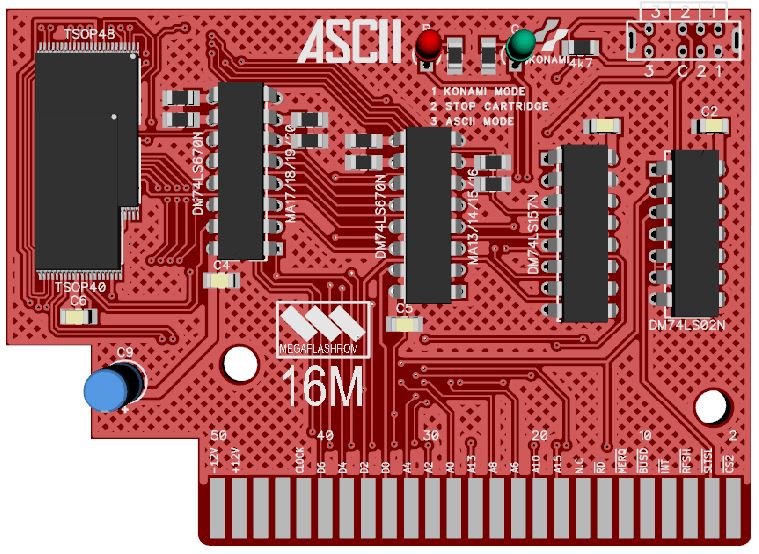

et la version TSOP...en attente..
multiflashrom2_b3428
Edité par Bastion Rebel Le 08/05/2023 à 08h07


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1728

Le 08/05/2023 à 08h13
sinon dans la famille flashrom K4 en 2048ko ca marche
en 8Mb
kfr_v3-1024
en 16Mb
kfrv4
Flash Ok 16Mb(2048ko)
flk4-1024


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 155

Le 08/05/2023 à 10h08
Bastion Rebel :
sinon dans la famille flashrom K4 en 2048ko ca marche
en 8Mb
kfr_v3-1024
en 16Mb
kfrv4
Flash Ok 16Mb(2048ko)
flk4-1024


Rebel, je ne peux pas suivre, pouvez-vous dire exactement quel mappers fonctionne et lequel ne fonctionne pas et jusqu'à quelle taille de ROM. Les ROM peuvent-elles être flashées avec un msx ou avec un autre programmateur et si oui quel programmateur utilisez-vous ?

Gregory Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 20/04/2015 à 06h08

Messages: 155

Le 08/05/2023 à 10h20
Jipe :
tu peux la modifier pour obtenir cette multiflash , c'est pas obligé de tout cabler

pour la konami : A13 , A15 , A12 , +5v , +5v

pour les straps actuellement j'ai mis ces petits cavaliers que l'on trouve sur les cartes de PC pour les paramétrages

le mode SCC il faut que je le fignole car j'ai le même message que toi ;)

le vrai R-Type est une rom spéciale 128k + 256k , j'ai une version 512k spéciale qui tourne dans une S-RAM donc il faut que je l'essaye :|


Quel sont les straps qu'on doit placer pour le mapper ASCII et SCC?

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1728

Le 08/05/2023 à 10h22
salut

pour la carte multimapper le "flashage" ne marche pas (avec le MSX) le flashage avec le programateur ca marche

les Mappers ascii et konami K5 / K4 marche en 512ko

le programmateur "minipro" USB

pour la carte Konami Flash Rom (KFR) le mapper et le flashage marche jusqu'a 2048ko (8Mb) sans soucis


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5847

Le 09/05/2023 à 21h24
est ce que super mario world (qui fait au moins 2mo) fonctionnera sur la version 2048k ??
Edité par MSXlegend Le 09/05/2023 à 21h32


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10384

Le 19/05/2023 à 10h27
Bastion Rebel :
pour la carte multi mapper le "flashage" ne marche pas (avec le MSX) le flashage avec le programmateur ça marche


j'ai trouvé un petit BUG de câblage sur la carte

correctif : il faut dessouder la pin 10 du 74LS32 la soulever et la relier à la pin 22 de la Flash

ensuite appliquer ASCFLASH.COM


:noel
