Le 16/09/2013 à 18h34
Voici les fichiers pour réaliser un expander 4X ASCII avec un CPLD (sources Databook)
expander ascii.rar

Par chance tout rentre dans un petit EPM7032 en PLCC44


Flow StatusSuccessful - Mon Sep 16 18:33:18 2013
Quartus II 32-bit Version12.1 Build 243 01/31/2013 SP 1 SJ Web Edition
Revision NameEXPANDER_ASCII
Top-level Entity NameEXPANDER_ASCII
FamilyMAX7000S
DeviceEPM7032SLC44-10
Timing ModelsFinal
Total macrocells19 / 32 ( 59 % )
Total pins36 / 36 ( 100 % )

Bon expander ;) Edité par Fabf Le 18/09/2013 à 20h46
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 16/09/2013 à 18h36
A quand meme :top



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 16/09/2013 à 18h46
explications STP ?
Un expander c'est c'est pour étendre le port cartouche, non ?
Là c'est quoi que tu propose un expander "virtuel" en cpld ? Ou un composant nécessaire pour créer un expander physique ?


banniere-ericb59e
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/09/2013 à 18h50
Non rien de virtuel :lol

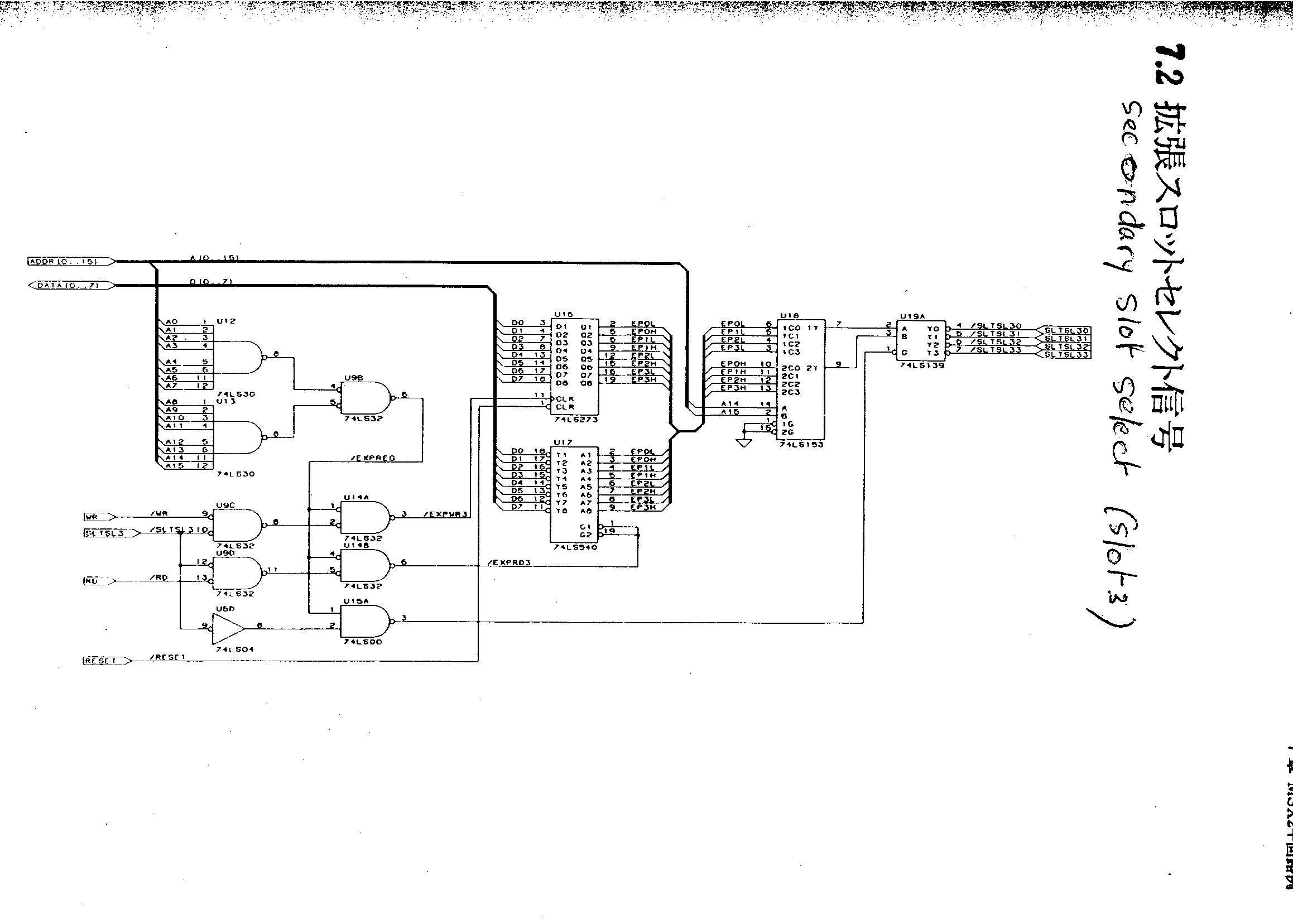

Ca remplace tout ça :
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 16/09/2013 à 18h57
je viens de comprendre ton histoire de 18x18 sur le post scc+fm-paq... ^^.
Google+
ericb59 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 17/04/2012 à 10h25

Messages: 5301

Le 16/09/2013 à 18h59
ah ok... et derrière tout ça il y a 4 connecteurs 50 broches... C'est ça ?


Dommage que ça ne soit pas 100% virtuel, pour faire Mapper SCC + Mapper Ram + FM + etc... en une seule cartouche !


Mais c'est bien quand même... (pour ceux qui aiment empiler les cartouches à la queue... :lol )
;)


banniere-ericb59e
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 16/09/2013 à 19h04
si tout est soudé sur la même plaque on peut se passer des connecteurs , mais on perd l'avantage d'être modulable


:noel
Site web
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 16/09/2013 à 19h24
après tout dépend finalement la modularité c'est plus pour les personnes comme Igal qui fonctionnent en system éclaté ou qui préfèrent avoir accé aux dites cartouches car une fois monté dans une machine la modularité est forcément réduite car demandant le démontage de la machine pour remplacer les cartes ou cartouches contenues dans le ventre de la machine ^^.

Google+
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/09/2013 à 19h35
ericb59 :
Dommage que ça ne soit pas 100% virtuel, pour faire Mapper SCC + Mapper Ram + FM + etc... en une seule cartouche !




Si c'est ça que tu appel virtuel et bien oui c'est possible. Par contre il faut prévoir plus de pins pour le CPLD.

100 dans ton cas.



Pour l'instant dans mon CPLD j'ai expander 4X et mapper SCC sur un slot (virtuel ;) ) + un slot cartouche.



Ce qui est marrant c'est de pouvoir assigner les /SLTSL en changeant les branchement dans Quartus ^^



J'ai constaté un phénomène étrange, le slot1 semble fonctionner en même temps que le slot1.1 :|



Serait on en présence d'un expander 5X :hum


galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 16/09/2013 à 19h35
je vois bien ce genre de solutions dans mpn 8010 msx2+ etc etc... en version tout a plat hum... la j’abuse.
Google+
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/09/2013 à 19h39
Sur que ce genre de puce rendrais service pour l'extension MSX2 ou MSX2+ au niveau des SUBROM
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/09/2013 à 19h45
On peut même imaginer une carte qui se brancherais à la place de la ROM avec dessus la ROM et la SUBROM.
Juste 3 fils à souder sur le Z80.

Il y a tellement de chose à tester :fou
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 16/09/2013 à 20h08
@FabF: j'ai déjà utilisé SLOT SELECT 1 alors que ce dernier servait en même temps un Expander et effectivement ca marche...

Par contre, j'ai pas poussé plus loin de peur de mettre en panne :oups

Toujours dans le coté bizarre ce Slot Expander lance bien MetalGear2 sur le slot X.3 et Manbow 2 sur tous les subSlots (il me semble).

Demain, je pourrais vérifier ça si tu veux ;)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 16/09/2013 à 20h16
Non va pas casser ton matos :top
De toute façon c'est pas le même expander que celui qu'on a fait.

Celui qui aura vraiment besoin de 5 slots fera les frais des tests :lol
metalgear2 Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 27/11/2010 à 23h40

Messages: 2768

Le 16/09/2013 à 21h18
Voilà ton expander que tu me parlais. C'est vrai que c'est trés intéressant niveau place.,18x18, c'est pas gros et c'est surtout plat.

Niveau connection, tu as des infos ?
