Le 18/02/2012 à 17h50

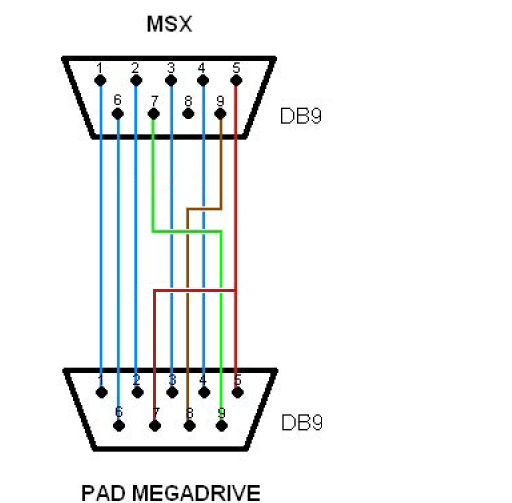

voici le schéma d'un adaptateur pour utiliser un pad megadrive sur MSX sans l'ouvrir ou le bricoler



:noel
Site web
marc Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 22/01/2011 à 16h45

Messages: 59

Le 18/02/2012 à 17h53
ok merci jipe :)
Site web
J-E Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 16/11/2011 à 20h06

Messages: 320

Le 18/02/2012 à 20h18
sa marche aussi avec la SMS?

des joueurs affirment que la plupart des jeux sont compatible pad SMS.
bah je le saurais dans quelques semaines.

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 19/02/2012 à 00h15
Cool :noel

Tu me confirme que c'est bien vu coté soudure de l'adaptateur :) en tout cas c'est fort sympathique ^^

Et tu viens de me donner une idées, je vais concevoir un adaptateur manette nes -msx pour amiga :fou Edité par MSXlegend Le 19/02/2012 à 01h19


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 19/02/2012 à 12h47
le Pad de la SMS ne permet qu'un seul bouton de tir car le second n'est pas cablé dans la prise DB9

les numéros figurent sur une DB 9standard c'est écrit en tout petit ;)

legend recouche toi tu as besoin de sommeil :oups


:noel
Site web
kirem Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 05/11/2010 à 13h29

Messages: 41

Le 19/02/2012 à 13h17
Salut Jipe,
ton hack fonctionne aussi avec les manettes 6 boutons de tir ou qu'avec les 3 boutons ?
Site web
J-E Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 16/11/2011 à 20h06

Messages: 320

Le 19/02/2012 à 13h38
le msx marche comme l'amstrad, l'amiga etc....donc cet adaptateur peut servir pour eux.

le schéma je l'avais déjà vu, reste le problème de rassembler le matériel et surtout de le fabriquer correctement.
quelqu'un veut bien m'en faire 2 svp? et un 3ème sur lequel on peut brancher 2 pad à la fois?merci :siffle

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 19/02/2012 à 14h34
je viens de refaire le montage pour tester

avec une manette 3 boutons le bouton B est le tir 1 le bouton C est le tir 2

les boutons START et A sont inactifs

j'ai bien retrouvé une manette 6 boutons mais elle a besoin d'une sacrée restauration avant de tester !!

voici le schéma d'un pad master system il faut connecter la broche 9 du pad sur la 7 du MSX pour avoir 2 tirs

http://pinouts.ru/Game/sega_ms_joy_pinout.shtml


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 19/02/2012 à 15h18
malheureusement le test de la manette 6 boutons va se terminer ici

en effet quand je l'ai ouvert j'ai trouvé un massacre :@

le circuit imprimé a été découpé a la fraise pour laisser place a un tas de shunts pour faire une adaptation vers MSX ou autre

vu l'état interne il ne me reste plus qu'a récupérer le cable qui est un 9 fils et les 6 leds de la manette :'(


:noel
Site web
J-E Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 16/11/2011 à 20h06

Messages: 320

Le 19/02/2012 à 16h09
je ne crois pas que les 6 boutons soit fonctionnels sur msx, seul la MD et l'amiga 1200 reconnaissent 6 boutons (et dans les 2 cas c'est surtout pour les street fighter)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 19/02/2012 à 16h39
je sais bien que le MSX ne gére que 2 boutons , ce que je voulais savoir c'est si le Pad 6 boutons fonctionnait sur un MSX avec le montage

la manette est une professional fighter pad , fighter II et il y a une puce a l'intérieur qui permet le slow motion et le turbo fire d'aprés les boutons au dos


:noel
Site web
J-E Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 16/11/2011 à 20h06

Messages: 320

Le 19/02/2012 à 18h08
en principe B et C fonctionneront. c'est ce qui se passe sur amstrad avec ton schéma et amiga sans schéma

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 19/02/2012 à 18h21
il y en a qui ne suivent pas ou lisent entre les lignes :(



Citation :
avec une manette 3 boutons le bouton B est le tir 1 le bouton C est le tir 2


:noel
Site web
Argg Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 15/12/2011 à 22h18

Messages: 101

Le 29/02/2012 à 19h46
juste pour dire que le pad GX 4000 (comem je disais dans un autre post) fonctionne très bien, testé cette aprem sur plusieurs jeux.


Visitez notre site Argg Site et aussi notre Facebook : Argg FB
Site web
J-E Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 16/11/2011 à 20h06

Messages: 320

Le 09/03/2012 à 18h49
petit topo:
les pads SMS ça va pour les jeux ne nécessitant 1 bouton.
mes stick quickshots idem, comme si ils étaient câblés pour SMS.
2 questions:
les sticks atari 2600, normalement vont très bien (2 boutons) sur MSX?
qui peut me faire 2 petits adaptateurs comme expliqué ci-dessus? je suis plutôt mauvais en bricolage.


merci
