L'atelier Pad Megadrive sur MSX tout simplement !
Reprise du message précédent
Merci de ton aide Galine:En effet, les touches de fonctions F1 F2 F3 forment un premier groupe et F4 F5 pour le second groupe.
On considère que ces groupes sont comme 2 Longitudes Y.
A cela, on ajoute donc 5 Latitudes (une par Touche) pour un total de 7 combinaisons (adresses).
Pour revenir à ma manette, je sais pas si je l'ai bien expliqué mais cette dernière à une particularité très intéressante puisqu'elle permet de Swapper entre Joueur 1 et Joueur 2 (comprenez source 1 et source 2
)Actuellement, le MSX [Joueur 1] exploite 6 possibilités à savoir Haut, Bas, Gauche, Droit, B et C
Par défaut, la Manette [(Master System) ou (Mégadrive)] ont plus de boutons que le Msx dont voici le descriptif:
Haut, Bas, Gauche, Droit, A, B, C et Start pour un total de 8 touches différentes.
En regardant de plus près, on voit bien que 9 Fils arrivent pour la source 1(J1) et 9 Fils pour la source 2(J2). Si l'on soustrait +5V et GND, il reste 7 Fils!
Je pense qu'avec un peu de chance, ça devrait le faire
Un autre adaptateur (Joy Mega adapter) pour manette Megadrive vers MSX :
https://drive.google.com/file/d/0B4v-KI5msOkbem9scGpiY29TZmc/view?usp=sharing
Avec un lanceur de ROM "SofaRun" qui patche les jeux Konami afin d'utiliser les boutons supplémentaires de la manette.
http://www.msx.org/forum/msx-talk/software/sofarun-v10-rom-loader-lazy-penguins
Il est prévu pour MegaFlashRom SCC + SD mais marche peut-être sur une simple MegaFlashRom SCC. Edité par GDX Le 21/12/2014 à 01h39
https://drive.google.com/file/d/0B4v-KI5msOkbem9scGpiY29TZmc/view?usp=sharing
Avec un lanceur de ROM "SofaRun" qui patche les jeux Konami afin d'utiliser les boutons supplémentaires de la manette.
http://www.msx.org/forum/msx-talk/software/sofarun-v10-rom-loader-lazy-penguins
Il est prévu pour MegaFlashRom SCC + SD mais marche peut-être sur une simple MegaFlashRom SCC. Edité par GDX Le 21/12/2014 à 01h39
Salut,
j'ai fabriqué mon adaptateur en suivant le schéma de Jipé.
Puis j'ai trouvé ce schéma qui est basé sur un inverseur :
http://frs.badcoffee.info/hardware/joymega-en.html
Visiblement il y a moyen d'utiliser plus de 2 boutons avec des versions patchées de jeux ou des homebrews.
Vu la taille du composant, j'ai décidé de le monter sur un bout de plaque de prototypage découpée au Dremel.
Avec des dimensions de 7mm x 17mm elle se loge dans le capot d'une prise DB9.
J'ai soudé le composant puis relié les fils du MSX et de la Megadrive en suivant le schéma.
Le schéma comprend en plus de l'inventeur 2 diodes soudées sur le connecteur et un condensateur que j'ai logé sous la plaque.
Le résultat une fois le capot refermé :
Le prise DB9 standard ne rentre pas complètement dans le port joystick du MSX.
J'utilise une rallonge pour connecter l'adaptateur.
Ça fonctionne nickel mais je n'ai pas de quoi testé les boutons supplémentaires.
Au début j'utilisais un pad Master System.
La croix de direction des pads Megadrive est bien plus confortable.
Edité par jbkun Le 15/11/2020 à 14h50
j'ai fabriqué mon adaptateur en suivant le schéma de Jipé.
Puis j'ai trouvé ce schéma qui est basé sur un inverseur :
http://frs.badcoffee.info/hardware/joymega-en.html
Visiblement il y a moyen d'utiliser plus de 2 boutons avec des versions patchées de jeux ou des homebrews.

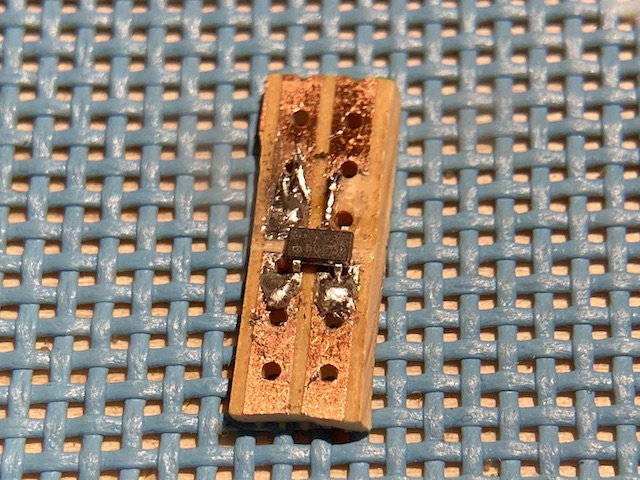

Vu la taille du composant, j'ai décidé de le monter sur un bout de plaque de prototypage découpée au Dremel.

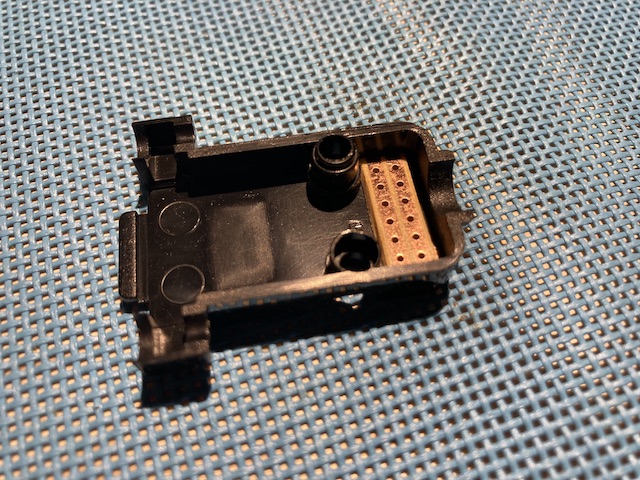

Avec des dimensions de 7mm x 17mm elle se loge dans le capot d'une prise DB9.

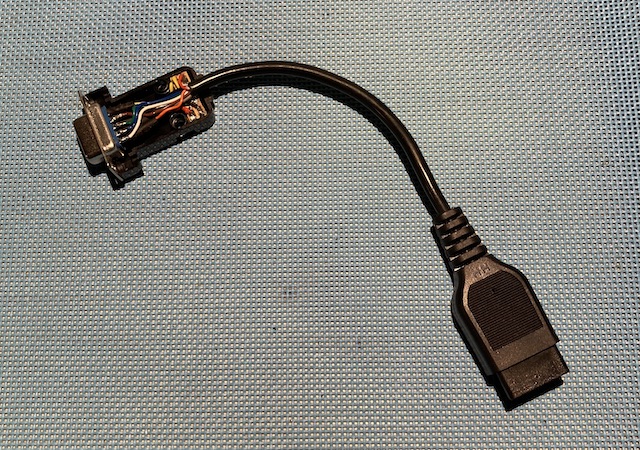

J'ai soudé le composant puis relié les fils du MSX et de la Megadrive en suivant le schéma.
Le schéma comprend en plus de l'inventeur 2 diodes soudées sur le connecteur et un condensateur que j'ai logé sous la plaque.

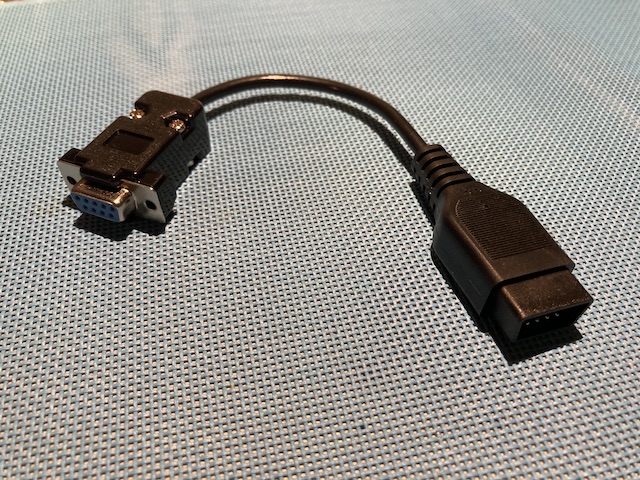

Le résultat une fois le capot refermé :
Le prise DB9 standard ne rentre pas complètement dans le port joystick du MSX.
J'utilise une rallonge pour connecter l'adaptateur.
Ça fonctionne nickel mais je n'ai pas de quoi testé les boutons supplémentaires.
Au début j'utilisais un pad Master System.
La croix de direction des pads Megadrive est bien plus confortable.
Edité par jbkun Le 15/11/2020 à 14h50
