L'atelier [RESOLU] MEGA SRAM SCC FABRIQUER UNE MEGASRAM 512Ko
Reprise du message précédent
popolon :
tiens, a propos, elle en est ou la wave scsi de ce cher Igal ?
parceque dans le genre "je commence tout, je fini rien"
parceque dans le genre "je commence tout, je fini rien"
Oui, c'est vrai
J'ai quand même fini
Mapper Interne 4096.
Slot 3.1
Registre F4
VDP 2+
Slot Expander X4
FM PAC Mono
Méga Flash Rom Scc 512
Méga Flash Rom Scc 512 PLCC
Méga S-RAM SCC 512
Upgrade Music Module
Pure SCC
Covox
Pad Mégadrive
Port &H91
Buffer Add ON
Rallonge Clavier 8250/55/80
Détail du Mapper BeePack
Rendre Visible la Partition A: de CF au lieu de D:
No WAIT.
Eva2
PlaySmp 44Khz
Je dois en oublier...
Mais encore une fois, tu as raison, j'ai des tonnes d'idées et j'en ai exposé pas mal sans être allé au bout de mes envies.
Pour en revenir au WAVE SCSI, j'espère m'y remettre avant la fin du monde
J'avais recensé sur une seule page les posts (presque tous) que j'ai ouvert.
Sur le moteur de recherche avancé du site => A B R A C A D A B R A (sans les espaces) Edité par igal Le 11/07/2012 à 22h37
C'est vrai qu' Igal n'est pas toujours facile à suivre et qu'il donne l'impression de s'éparpiller.
Tout cela n'en est rien dans la réalité et la liste ci dessus est sans appel
Beau boulot Igal
Tout cela n'en est rien dans la réalité et la liste ci dessus est sans appel
Beau boulot Igal
igal :
J'avais recensé sur une seule page les posts (presque tous) que j'ai ouvert.
Sur le moteur de recherche avancé du site => ABRACADABRA
J'avais recensé sur une seule page les posts (presque tous) que j'ai ouvert.
Sur le moteur de recherche avancé du site => ABRACADABRA
pas besoin, il faut juste rechercher le mot clé [en cours]
et si on pouvait rechercher dans le cerveu d'igal le mot clé [projet] ça serait infini
tout, tout, tout, vous saurez tout sur la zizi...que
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

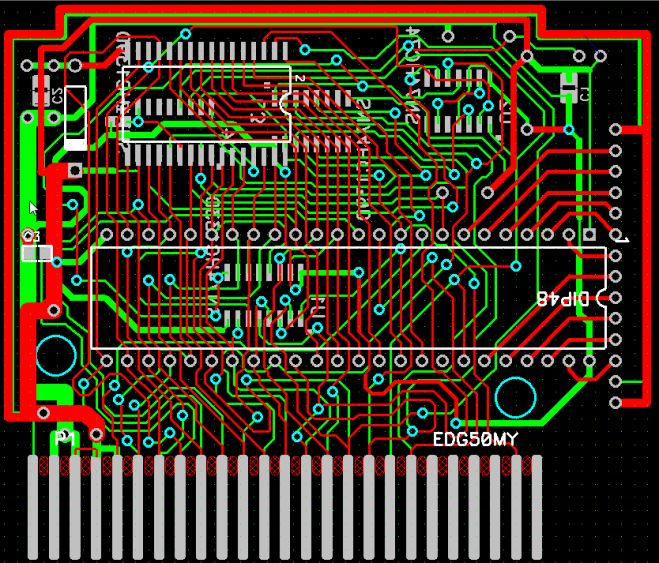

Je crois bien qu'il s'agit d'un PCB de SRAM.SCC ... A confirmer ...
issu de l'archive suivante :
SCC.SRAM_maybe.pcb.zip Edité par SveN Le 12/07/2012 à 18h10
issu de l'archive suivante :
SCC.SRAM_maybe.pcb.zip Edité par SveN Le 12/07/2012 à 18h10
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Schéma provenant de l'archive suivante :
SCC.SRAM_maybe.pcb.zip
SCC.SRAM_maybe.pcb.zip
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Avec le 1/4 de feuille A4 qu'il me reste ... ça ressemble à une SRAM SCC dont le schéma s'apparente à celui (russe) que j'ai posté auparavant... et je confirme les composants cités par TheWhip ..
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Pensez-vous que certaines SRAMs "nonvolatile" de 8mbits (1024k x 8bits) soient compatibles avec la fabrication d'une megaSram ? (je ne parle que de la SRAM, pas du câblage qu'il lui faut appliquer).
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
@Jipe : je pensais aux SRAMs n'excédant pas 36 pins, telles que la HMN1M8DV ou sa remplaçante (DS1265W).
http://www.maxim-ic.com/alternatives.cfm/part/HMN1M8DV/pk/364
http://www.maxim-ic.com/alternatives.cfm/part/HMN1M8DV/pk/364
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
le probléme avec ce type de mémoire (DS1265W) est sa tension d'alimentation a 3,3V
on peut la rendre compatible avec les signaux 5 volts en intercalant des buffers fait de circuits HC alimentés aussi en 3,3V
la tolérance des HC permet d'avoir des signaux "compatibles" 5V 3V
mais il va en falloir des buffers pour tous ces signaux
on peut la rendre compatible avec les signaux 5 volts en intercalant des buffers fait de circuits HC alimentés aussi en 3,3V
la tolérance des HC permet d'avoir des signaux "compatibles" 5V 3V
mais il va en falloir des buffers pour tous ces signaux
