L'atelier [RESOLU] SLOT 3.1 8250/55/80 Ajout d'un 3ème slot
Reprise du message précédent
Tu as le detail des pins port cartouche icihttp://www.faq.msxnet.org/connector.html
pin 45 et 47 pour le RX, c'est le +5v
Le reste est d'origine je pense ... Edité par MSXlegend Le 05/06/2011 à 00h36
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
regarde la légende sous le schéma : en vert composants ajoutés , en maron composants d'origine
le IC181 n'est pas ici sur les 8280 ( seul circuit démonté a ma disposition actuellement )
le IC181 n'est pas ici sur les 8280 ( seul circuit démonté a ma disposition actuellement )
la RX il faut la souder entre la broche 14 du 74LS08 et la broche 13
le plus difficile est de suivre les pistes a couper :
entre le 11 du IC143 et le 4 du IC143
entre le 8 du IC143 et le 5 du IC181 ( et non le 1 comme sur le croquis avec la porte U2:A )
voir la page du schéma avec les slots et le S3527 sur la Doc Philips on voit aussi le signal /SLT01/31 a la patte 28
sonner la continuité de ces pistes avant de couper pour rien
le plus difficile est de suivre les pistes a couper :
entre le 11 du IC143 et le 4 du IC143
entre le 8 du IC143 et le 5 du IC181 ( et non le 1 comme sur le croquis avec la porte U2:A )
voir la page du schéma avec les slots et le S3527 sur la Doc Philips on voit aussi le signal /SLT01/31 a la patte 28
sonner la continuité de ces pistes avant de couper pour rien
Merci pour vos remarques.
@ Jipe: J'ai bien compris que tu as une carte mère 8280, et que l'emplacement du CI 181 n'y figure pas et ne contient pas le LS32.
Néanmoins, j'ai ma carte mère 8250 sous les yeux, et LS32 est bien dans cet emplacement.
Cela pose un problème?
Je dois le retirer ?
Nb: J'avais bien vu que les parties en marron sont déjà existantes.
Mais comme tu les a super bien détaillées, je me suis dit qu'il y avait surement autre chose à faire! (Bah non
)

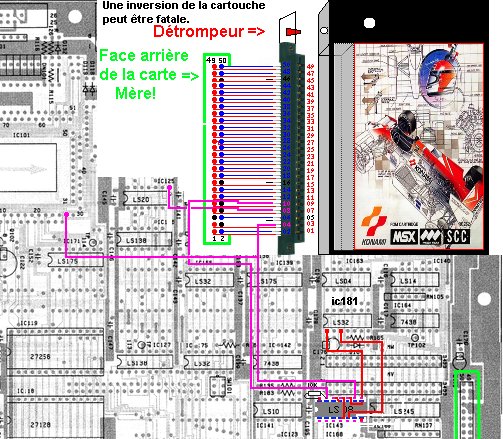

J'ai complété le montage, en tenant compte des remarques de MsxLégend et j'ai compris ceci:
[ IC 149B (LS08 du haut) RX => R 10Ko => Slot Carte Mère Pin 45 et 47 => Edge Slot Pin 45 et 47]
Voici ce que cela donne:
Tout est ok?
@ Jipe: J'ai bien compris que tu as une carte mère 8280, et que l'emplacement du CI 181 n'y figure pas et ne contient pas le LS32.
Néanmoins, j'ai ma carte mère 8250 sous les yeux, et LS32 est bien dans cet emplacement.
Cela pose un problème?
Je dois le retirer ?
Nb: J'avais bien vu que les parties en marron sont déjà existantes.
Mais comme tu les a super bien détaillées, je me suis dit qu'il y avait surement autre chose à faire! (Bah non
)J'ai complété le montage, en tenant compte des remarques de MsxLégend et j'ai compris ceci:
[ IC 149B (LS08 du haut) RX => R 10Ko => Slot Carte Mère Pin 45 et 47 => Edge Slot Pin 45 et 47]
Voici ce que cela donne:
Tout est ok?
En fait je t ai orienté vers le slot car on a pas a chercher les +5v, mais tu l'a aussi ailleur sur la carte mere
Comme l'a precisé igal (et hans dans son schemas), une erreur de cablage peut etre fatal au MSX et pire si vous inverser le slot3
Be careful
Par contre je n'ai pas eu le temps d'etudier le schemas pour t'aider.... Edité par MSXlegend Le 05/06/2011 à 23h13
Comme l'a precisé igal (et hans dans son schemas), une erreur de cablage peut etre fatal au MSX et pire si vous inverser le slot3
Be careful Par contre je n'ai pas eu le temps d'etudier le schemas pour t'aider.... Edité par MSXlegend Le 05/06/2011 à 23h13
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
j'ai déja insérer une cartouche a l'envers par erreur car elle n'avait pas de boitier : ça fait un écran noir
mais ça repart nickel si on la retire OUF
précision l'essai a été effectué sur un turbo-r
mais ça repart nickel si on la retire OUF
précision l'essai a été effectué sur un turbo-r
Jipe :
j'ai déja insérer une cartouche a l'envers par erreur car elle n'avait pas de boitier : ça fait un écran noir
mais ça repart nickel si on la retire OUF
précision l'essai a été effectué sur un turbo-r
mais ça repart nickel si on la retire OUF
précision l'essai a été effectué sur un turbo-r
t'as eu du bolMon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
j'ai pas refait l'essai sur les autres machine non plus
mais ça a l'air moins dangereux que de mettre une cartouche dans le slot une fois le MSX allumé me direz vous !!
surtout n'essayez pas c'est marqué sur la notice : je l'ai fait une bonne quinzaine de fois avec mon canon v20 sans rien cramer
car au début on avait pas d'autre moyen pour faire un backup des roms
l'astuce inclner l'égérement la cartouche vers la droite pour connecter les + et - en dernier
ok c'est plus propre avec un switch sur le /SLTSL mais les schémas étaient impossible a trouver au début
mais ça a l'air moins dangereux que de mettre une cartouche dans le slot une fois le MSX allumé me direz vous !!
surtout n'essayez pas c'est marqué sur la notice : je l'ai fait une bonne quinzaine de fois avec mon canon v20 sans rien cramer
car au début on avait pas d'autre moyen pour faire un backup des roms
l'astuce inclner l'égérement la cartouche vers la droite pour connecter les + et - en dernier
ok c'est plus propre avec un switch sur le /SLTSL mais les schémas étaient impossible a trouver au début
Jipe :
mais ça a l'air moins dangereux que de mettre une cartouche dans le slot une fois le MSX allumé me direz vous !!
surtout n'essayez pas c'est marqué sur la notice : je l'ai fait une bonne quinzaine de fois avec mon canon v20 sans rien cramer
car au début on avait pas d'autre moyen pour faire un backup des roms
surtout n'essayez pas c'est marqué sur la notice : je l'ai fait une bonne quinzaine de fois avec mon canon v20 sans rien cramer
car au début on avait pas d'autre moyen pour faire un backup des roms
mais aussi pour avoir le son SCC sur les backups disquettes...
J'ai du faire l'opération une bonne centaine de fois
jusqu’à la fois de trop et J'ai du changer le VDP de mon HB700...
bizarrement, la cartouche n'avait pas souffert mais depuis je lui ai mis un switch... Edité par popolon Le 06/06/2011 à 09h13
site en Français sur la musique MSX
Igal, tu les trouve ou ton slot pour en faire un 3eme sur msx??
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
@ MsxLégend:
Sur une cartouche Nintendo 64 , Game Booster.
Toutes les cartouches de ce type conviennent parfaitement.
Elles ont un Slot Edge 50 Pins femelle (qui permet l'insertion d'une autre cartouche) et une Carte en bakélite avec 50 connecteur qui doit convenir au montage Beer.
Le tout pour 2 euros dans un Cash Converter...
Si j'en trouve un autre, je te le met de coté
Merci Jipe.
Sur une cartouche Nintendo 64 , Game Booster.
Toutes les cartouches de ce type conviennent parfaitement.
Elles ont un Slot Edge 50 Pins femelle (qui permet l'insertion d'une autre cartouche) et une Carte en bakélite avec 50 connecteur qui doit convenir au montage Beer.
Le tout pour 2 euros dans un Cash Converter...
Si j'en trouve un autre, je te le met de coté
Merci Jipe.
Salut Jipe je te remercie beaucoup pour ce correctif.
Je me trompe ou bien:
1) Les pins 7 et 14 ne sont pas détaillées sur le Schéma, parce qu'elle sont l'alimentation du CI et donc dans le DataSheet?
2) Sur le Schéma, La Pin 11 de LS08 (Haut) se soude à la Pin 4 du LS08 (Bas)! Pourtant tu fais autrement! Pourtant tu corriges autrement !???
3) Sur le Schéma, La Pin 6 de LS08 (Bas) se soude à la Pin 16 de IC 166 (LS 245)! Pourtant, tu la soude en Pin 4 de IC 166 (LS 245) ???
4) RX n'est pas le nom d'un signal, mais veut en fait dire que c'est une résistance non référencée (donc X) sur la Carte mère, contrairement à R183 ou R135.
Je suis sûr que tout cela est évident pour toi, mais en ce qui me concerne, me manque un épisode
Tes explications serviront à tous
Merci de ta patience
Je me trompe ou bien:
1) Les pins 7 et 14 ne sont pas détaillées sur le Schéma, parce qu'elle sont l'alimentation du CI et donc dans le DataSheet?
2) Sur le Schéma, La Pin 11 de LS08 (Haut) se soude à la Pin 4 du LS08 (Bas)! Pourtant tu fais autrement! Pourtant tu corriges autrement !???
3) Sur le Schéma, La Pin 6 de LS08 (Bas) se soude à la Pin 16 de IC 166 (LS 245)! Pourtant, tu la soude en Pin 4 de IC 166 (LS 245) ???
4) RX n'est pas le nom d'un signal, mais veut en fait dire que c'est une résistance non référencée (donc X) sur la Carte mère, contrairement à R183 ou R135.
Je suis sûr que tout cela est évident pour toi, mais en ce qui me concerne, me manque un épisode
Tes explications serviront à tous
Merci de ta patience
désolé les +5v et - ( 0V , gnd ou masse ) ne sont pas réprésentés sur les schémas fait avec des logiciels
la piste 8 a 16 est d'origine donc existe déja , pas la peine de souder un fil
la Rx est bien une résistance x , elle pourrait s'appeler R183 bis
pour le 11 a 4 je me suis embrouillé pour l'avoir fait en 2 fois
c'est le 4 du LS08 du dessous
je l'ai corrigé dans le correctif du correctif
la piste 8 a 16 est d'origine donc existe déja , pas la peine de souder un fil
la Rx est bien une résistance x , elle pourrait s'appeler R183 bis
pour le 11 a 4 je me suis embrouillé pour l'avoir fait en 2 fois
c'est le 4 du LS08 du dessous
je l'ai corrigé dans le correctif du correctif
