Salle de Jeux MSX 2 Sensor Kid par Icon Soft Détecteur de lumière, de son et de température

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5789

Le 26/11/2011 à 13h05

Reprise du message précédent

On y trouve une doc sur le site de HansO : http://gomsx.net/hansotten/msxdocs/dempa.pdf

(NB : Merci Alain ^^)



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 26/07/2015 à 14h55
J'avais aussi cette cartouche mystérieuse, c'est pourtant bien une référence Sony (HBJ-H081C) mais ça ne figure pas...
Le lien correct du PDF de l'ami Hans est :
http://msx.hansotten.com/uploads/msxdocs/dempa.pdf
Donc sous la marque DEMPA...
A suivre !

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 26/07/2015 à 15h52
TurboSEB :
si ca interesse encore quelqu'un, la reference de la cartouche c'est : HBJ-H081C, donc c'est du Sony


D'où sort cette référence ? Je ne la vois sur aucune photo.



Tagoo et Generation MSX comme beaucoup de sites disent que Sensor Kid vient de Sony mais sur la boite, c'est écrit Micomsoft.



http://www.generation-msx.nl/software/sony/sensor-kid/1149/

http://msx.jpn.org/tagoo/s_check.cgi?LINE=1153



Micomsoft existe encore.



http://www.micomsoft.co.jp/



Micomsoft est une branche de Dempa Shinbunsha. Sony semble n'avoir aucun rapport. Edité par GDX Le 26/07/2015 à 15h55

SveN Membre non connecté

Villageois

Rang

Avatar

Groupe : compte ++

Inscrit le : 22/11/2011 à 21h14

Messages: 865

Le 26/07/2015 à 17h01
GDX :
TurboSEB :
si ca interesse encore quelqu'un, la reference de la cartouche c'est : HBJ-H081C, donc c'est du Sony
D'où sort cette référence ? Je ne la vois sur aucune photo.


2ème page du MSX Magazine 1988-9.

https://ia802703.us.archive.org/30/items/MSXmagazine198809L/MSXmagazine1988_09_l.pdf


Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 27/07/2015 à 00h44
En effet, pas de doute. C'est écrit aussi en gros que le Sensor Kid vient de Dempa Shinbunsha mais c'est écrit aussi Sony / Dempa. J'imagine que Micomsoft a créé la cartouche et Sony l'a produite.

Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 27/07/2015 à 10h11
GDX :
En effet, pas de doute. C'est écrit aussi en gros que le Sensor Kid vient de Dempa Shinbunsha mais c'est écrit aussi Sony / Dempa. J'imagine que Micomsoft a créé la cartouche et Sony l'a produite.




L'explication est fatalement la bonne.

Le boitier est le format Sony "hardware"...

Une chose est sure, cette taille de cartouche, Sony l'auras rentabiliser depuis.

Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 27/07/2015 à 10h15
SveN :
GDX :
TurboSEB :
si ca interesse encore quelqu'un, la reference de la cartouche c'est : HBJ-H081C, donc c'est du Sony
D'où sort cette référence ? Je ne la vois sur aucune photo.


2ème page du MSX Magazine 1988-9.

https://ia802703.us.archive.org/30/items/MSXmagazine198809L/MSXmagazine1988_09_l.pdf






Ce qui est rigolo c'est qu'aux pages 111 et 113 ont parle du Minitel cocorico...

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 29/07/2015 à 11h28
attention cette cartouche utilise les mêmes ports entrée/sortie (I/O) que le Music Module et plante votre MSX
j'ai contourné le probléme en changeant l'adresse dans la cartouche et dans la rom


:noel
Site web
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 30/07/2015 à 00h25
Je suppose en mettant les deux en même temps...
Et tu pris quels ports ? Je suppose qu'il en à deux, un pour lire et l'autre pour écrire.
Ont m'avait dit standard dans mon jeune temps ;-)
Si chacun fait sa cuisine, ça ne peut être qu'explosif... Edité par Papy MSX Le 30/07/2015 à 00h27

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 30/07/2015 à 08h56
Le plus simple n'est-il pas de retirer le Music Module lorsqu'on veut utiliser le Sensor Kid ?

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 30/07/2015 à 11h41
si mais j'ai un expander x8 de Sunrise avec une alim de PC et généralement les cartouches sont dedans en permanence


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 30/07/2015 à 12h35
la modif consiste a remplacer les ports 00H et 01H par les ports 20H et 21H

dans la rom remplacer D3 00 par D3 20 et DB 01 par DB 21
les octets sont tous au début avant 270H

pour le cablage il faut couper la piste qui viens de la broche 5 de l'eprom vers la patte 13 de de IC3 LS27
détourner le signal vers une porte libre de IC2 pour inverser le signal

voir les schémas

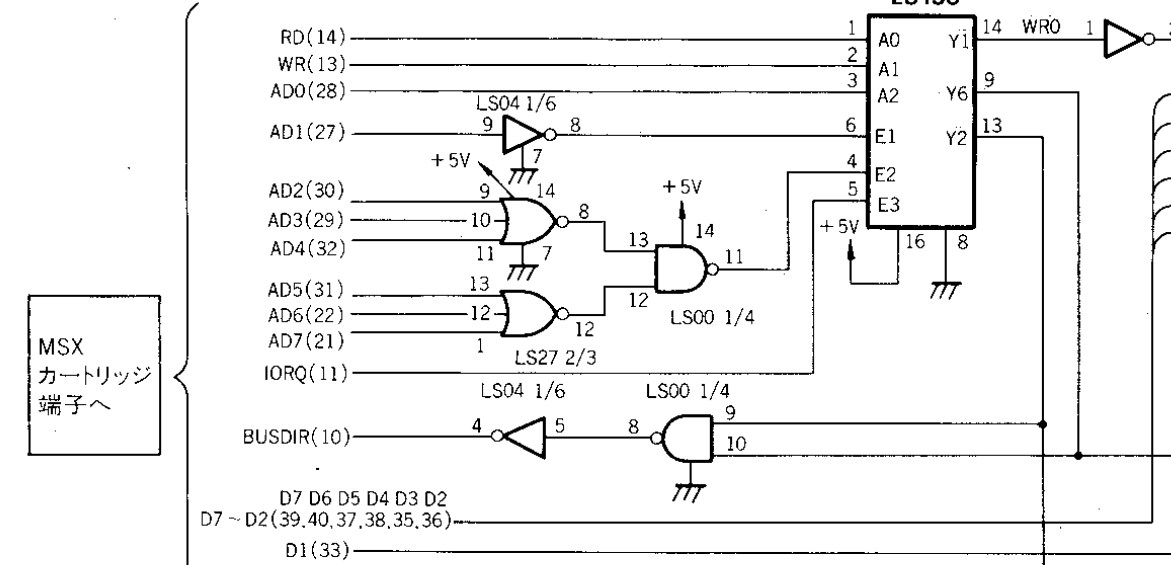

original :

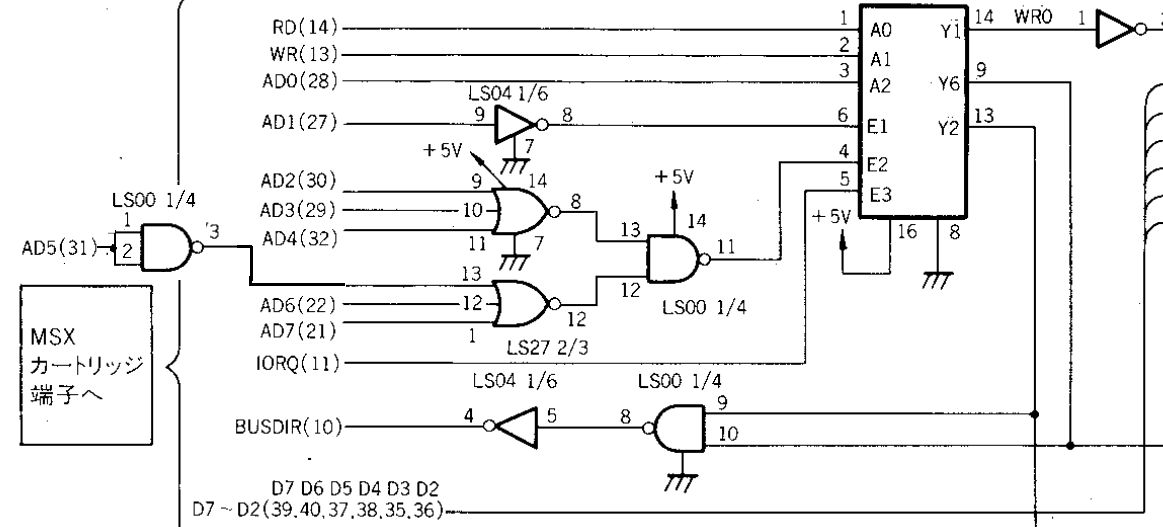

Modifié :


:noel
Site web
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 30/07/2015 à 23h49
Donc je suppose que les ports 20H et 21H sont officiellement libres.
Ce qui est étrange c'est que le Mucic Module était sorti en 1986 et cette cartouche en 1988.
Certes au Japon il y a pas du avoir beaucoup de Music Module échoué sur l'archipel !
A ce sujet il a plus aucun organisme officiel pour définir ce genre norme ? Ou pseudo officiel... Edité par Papy MSX Le 30/07/2015 à 23h50

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 31/07/2015 à 10h56
voici le recensement de la plupart des ports MSX :

http://map.grauw.nl/resources/msx_io_ports.php

les ports 20H et 21H ne sont pas vraiment libres

#20-#28 Second setting Philips NMS1251 modem
#20-#28 Second setting Miniware M4000 modem
#21-#27 Sunrise MP3 Player

mais en fait on a plus de chance d'avoir un music module chez soi que les accessoires ci dessus :)


:noel
Site web
Papy MSX Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 19/07/2015 à 16h45

Messages: 220

Le 31/07/2015 à 12h51
Oui bien sur, mais il y a encore pas mal de ports libres, en tout cas officiellement...
J'ai bien compris qu'en prenant les ports 20H et 21H est une question de facilité pour modifier le hardware.

GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 31/07/2015 à 15h18
Les ports de 0 à 3Fh sont libres d'utilisation. C'est aux développeurs de choisir le port le plus adéquate. Il doit donc éviter d'utiliser les ports des périphériques sensés fonctionner en même temps que sa cartouche. A partir de l'MSX2, il y a une autre solution "Switched I/O ports". Je ne sais pas si elle est applicable sur MSX1. Edité par GDX Le 31/07/2015 à 16h26
