Salle de Jeux MSX 2 Sensor Kid par Icon Soft Détecteur de lumière, de son et de température

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5887

Le 20/04/2011 à 19h28

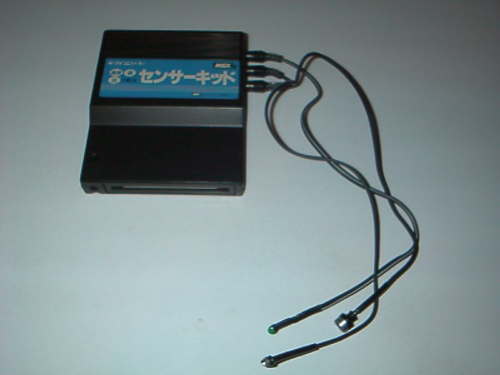

Connaissez vous cette interface

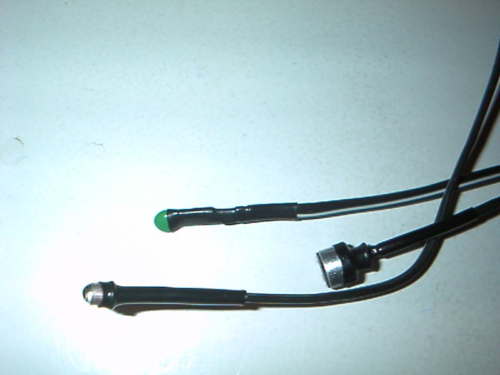

Elle permettrait de detecter la lumiere , le son, et la temperature.

C'est la 1ere fois que j'en entend parler :heink Vous connaissez :hum



Edité par MSXlegend Le 20/04/2011 à 19h32


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 20/04/2011 à 19h30
oui deja vue trace sur un site coréen, il me semble , mais c'est rare.

cette interface serait plus interessante si elle avait une sortie pour un relais par exemple. Edité par TurboSEB Le 20/04/2011 à 19h51



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 20/04/2011 à 19h51
oui je connais trés bien car j'en ai une

en plus des 3 mesures il y a une 2 sortie sur un jack stéreo pour activer un relais ou autre

le schéma est fourni avec l'interface

c'est pilotable par le basic par des commandes spéciales

CALL HIKARI(x) lumiére
CALL ONDO(x) température
CALL OTO(x) micro
CALL PORT0 sortie 1
CALL PORT1 sortie 2

et il a des programmes d'exemples en basic pour bien commencer


:noel
Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3295

Le 20/04/2011 à 20h03
Heu... La température c'est pour quel usage ? :oups

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 20/04/2011 à 20h37
usage unique si je te le prête :lol


:noel
Site web
Walter Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 02/10/2009 à 19h33

Messages: 1883

Le 20/04/2011 à 20h51
Si vous regardiez de temps en temps la chaîne MSX Tv, vous l'auriez déjà vu en fonctionnement chez Jipe. :)
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 20/04/2011 à 21h00
Sacré Franck , Testeur d'interface maintenant ^^ Quelle dévouement pour le Village :heink

Encore Merci :lol:lol

c'est sur ce site la que j'avais trouvé cette interface :
http://www.geocities.co.jp/SiliconValley-Oakland/4084/p-01.htm

d'ailleur on y trouve pas mal de chose , entre autre une photo couleur du HB-750 que j'aimerais trouvé en Grand :D



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3295

Le 20/04/2011 à 21h24
@Jipe, je passe mon tour sur ce coup là :oups

Walter Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 02/10/2009 à 19h33

Messages: 1883

Le 20/04/2011 à 21h39
Le niveau de Lux constaté sera négatif, selon l'introduction. :gne
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5887

Le 20/04/2011 à 21h54
Walter :
Le niveau de Lux constaté sera négatif, selon l'introduction. :gne


A moin de s'aider d'une lampe torche :| pardi :lol


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 20/04/2011 à 21h58
Encore un post de MSXLegend qui part en Co......... :D

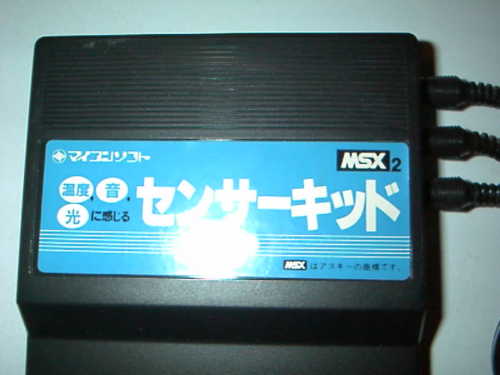

si ca interesse encore quelqu'un, la reference de la cartouche c'est : HBJ-H081C, donc c'est du Sony



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 20/04/2011 à 22h26
ca peut servir d'alarme avec un capteur de presence sonore , et avec l'horloge du MSX en plus on peut programmer l'allumage d'un appareil : arrosé les plantes avec une pompe, en fonction de la temperature .

On peut tout faire avec un MSX :D mais Hans Otten a fait beaucoup mieux avec ses maquettes et ses interface I/O . Obelix a vue tout ca . Edité par TurboSEB Le 20/04/2011 à 22h28



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5887

Le 20/04/2011 à 22h32
Plus sérieusement, il doit y avoir un moyen de combiner son utilisation avec un robot arm ou quelque chose comme ça.....
A voir

Comme le dit si bien turbo seb, il y a des tonne de possibilité avec cette interface. A moi de trouver a quoi !!!!
Je surveille de pret ce "sensor kid" et vous tien informé Edité par MSXlegend Le 20/04/2011 à 22h34


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10420

Le 21/04/2011 à 13h01
pour info j'ai fait des mesures de température en détournant la sonde lumiére et en la remplaçant par une CTC
et a l'aide d'une autre cartouche qui mesure des valeurs de tension ( schéma MSX Magazine port I/O + interface )
j'ai ainsi mesuré le température extérieure , intérieure et celle de mon chauffage central
tout cela restitué sur des courbes en screen7, je dois avoir des copies d'écran dans un coin


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5816

Le 26/11/2011 à 13h05
On y trouve une doc sur le site de HansO : http://gomsx.net/hansotten/msxdocs/dempa.pdf

(NB : Merci Alain ^^)
