Guilou-> reçu ta manette
je ferais un bref tutos en faisant souter la puce (inutile ici) les soudures seront plus propre. Et parallèlement je raccorderais la 5 et 9 directement dessus pour la led
Ce qui implique qu'il me faut 2 pistes intact en supplement car je vais piquer sur 2 autre point pour souder la LED. C'est plus propre comme ça ;)

A tout vite :D


ps: Ne mettez pas la LED en façade comme moi :| ça éblouis plus qu'autre chose :( :lol Edité par MSXlegend Le 23/03/2011 à 23h25


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 23/03/2011 à 16h36
tu peux augmenter la résistance pour être moins ébloui

tu peux aussi frimer en mettant des lunettes et dire que c'est de la 3D :lol


:noel
Site web
Walter Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 02/10/2009 à 19h33

Messages: 1880

Le 23/03/2011 à 16h51
Je déconseille aussi de mettre une ampoule stroboscopique. :glass
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5668

Le 23/03/2011 à 23h22
:( ...... eh ba...... :D fini la LED en façade....

Voici la Revision 2.0 :p

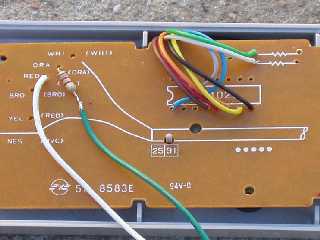

Primo, faite sauter la puce, les 2 resistances, et retirer toutes les pates restantes (puce, et ancienne soudure)
Souder comme indiqué au début du post. Les 2 fils restantes sont le +5v (c'est le vert soudé en haut) et le GND (fils blanc qui se soude a la place de la resistance juste en dessous du fil vert)

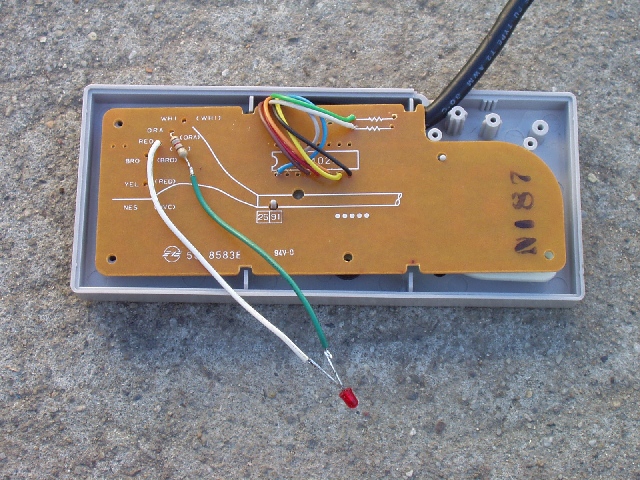

On connecte la led directement sur le circuit. A gauche, ORA c'est le +5v (resistance 68 à 120 Ohm) et RED (GND) le blanc c'est la continuité de celui sui est en haut a droite.
Le fil vert se soude sur la grande tige de la LED , le blanc sur l'autre.

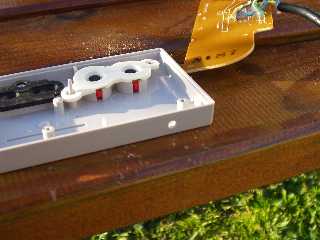

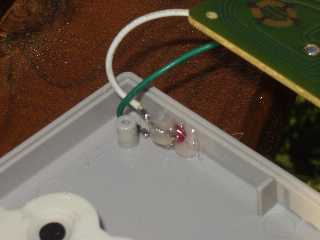

J'ai perçé au diametre 3mm au niveau des boutons (Car j'y ai mi une petit LED.) Je me suis servi de mon pistolet a colle pour coller la led et les fils soudés....
On branche et normalement la LED s'allume.

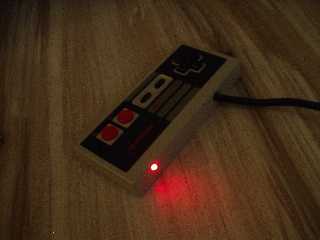

Voici ce que ça donne (avant la colle !) ....C'est Pégase qui va etres content (si tu vois ce que je veux dire...) :D
Voila Guil' ta manette est prête ^^ (pour services rendu)
