L'atelier Fabrication d'une interface BEER IDE
Reprise du message précédent
une eprom vide est bien remplie de FFLes EPROM (Erasable Programmable Read Only Memory) sont des PROM pouvant être effacées. Ces puces possèdent une vitre permettant de laisser passer des rayons ultra-violets. Lorsque la puce est en présence de rayons ultra-violets d'une certaine longueur d'onde, les fusibles sont reconstitués, c'est-à-dire que tous les bits de la mémoire sont à nouveau à 1. C'est pour cette raison que l'on qualifie ce type de PROM d'effaçable.
J'ai un programmateur Willem et ça tourne nickel, et j'ai aussi une lampe a UV (un coup de minuterie et cling...c'est effacé)
Comme ça j'embeterais plus jipé
(mais des que je reçoi d'autre 27c128, je t en filerais jipé
)
Par contre je serais en retard par rapport a vous car mes poche sont vide pour faire des achats
(les pupuce vont attendre un peu)
Comme ça j'embeterais plus jipé
(mais des que je reçoi d'autre 27c128, je t en filerais jipé )Par contre je serais en retard par rapport a vous car mes poche sont vide pour faire des achats
(les pupuce vont attendre un peu)
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

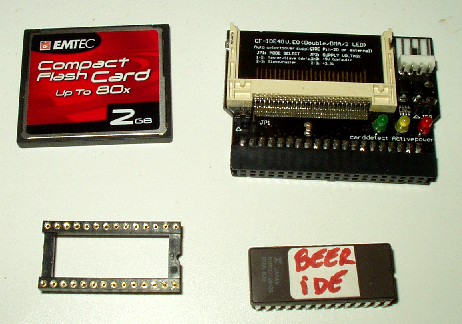

Pour le moment, voici en gros ce que j'ai:
-un adaptateur compact flash (consomme peu, je compte recuperer de la puissance sur le +5v du circuit en esperant que cela suffise)
-une compact flash
-une eprom (prete pour l'emploi
, Beeride.rom de 16k gravé avec mon graveur Willem)
-un support tulipe (s'il y a des maj on ne sait jamais)
-et une cartouche konami vide !!
-de quoi souder (fils tres fin, verni, etc...)
En attente:
-74ls04, 74ls30, 74ls32, 8255
-1x plaques cuivré (Ø de perçage 1 mm au pas de 2,54. Dim : 120 x 180 mm)
vous remarquerez que l'adaptateur à été prevu pour se brancher directement sur la prise IDE (idéale pour celui de jipé) donc pas de rallonge
Edité par
MSXlegend
Le 12/02/2011 à 14h53
-un adaptateur compact flash (consomme peu, je compte recuperer de la puissance sur le +5v du circuit en esperant que cela suffise)
-une compact flash
-une eprom (prete pour l'emploi
, Beeride.rom de 16k gravé avec mon graveur Willem)-un support tulipe (s'il y a des maj on ne sait jamais)
-et une cartouche konami vide !!
-de quoi souder (fils tres fin, verni, etc...)
En attente:
-74ls04, 74ls30, 74ls32, 8255
-1x plaques cuivré (Ø de perçage 1 mm au pas de 2,54. Dim : 120 x 180 mm)
vous remarquerez que l'adaptateur à été prevu pour se brancher directement sur la prise IDE (idéale pour celui de jipé) donc pas de rallonge
Edité par
MSXlegend
Le 12/02/2011 à 14h53
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Je viens d'effectuer le paiement de mes "ingredients"
8255 -> 5,15 euros
plaque ->2,40 euros
74LS04 -> 1,75 euros
74LS32 ->1,10 euros
74LS30 -> 1,20 euros
Ajoutez ce que j'ai deja:
Adaptateur IDE-compact flash -> 3,50 euros
support d'eprom -> 0,50 euros
Eprom 27c128 -> 1,10 euros
Total: 16,70 euros C'est bon je ne depasse pas 20 euros
8255 -> 5,15 euros
plaque ->2,40 euros
74LS04 -> 1,75 euros
74LS32 ->1,10 euros
74LS30 -> 1,20 euros
Ajoutez ce que j'ai deja:
Adaptateur IDE-compact flash -> 3,50 euros
support d'eprom -> 0,50 euros
Eprom 27c128 -> 1,10 euros
Total: 16,70 euros C'est bon je ne depasse pas 20 euros
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Tu n'a pas compté le fil de soudure
Tu les a commandé ou tes composants ?
Tu les a commandé ou tes composants ?
Fabf :
Tu n'a pas compté le fil de soudure
Tu les a commandé ou tes composants ?
Tu les a commandé ou tes composants ?
Non les fils electrique pas payé, commande non reçu-> remboursé->paf 1 mois apres je les reçois (je sais c'est pas bien
)Les composants sont facilement trouvable sur la baie (mon fournisseur n°1) car conrad et compagnie demande pour 3 composant 12 euros de port
Voila, j'attend le tout , je retrace le schemas a ma façon et on attaque .....
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Bon je suis au point mort niveau ecriture de l'eprom -_- je ne sais pas ou est le probleme et comme c'est mes premiers essais je ne sais pas trop comment je dois gerer tout le bins.
galine :
Bon je suis au point mort niveau ecriture de l'eprom -_- je ne sais pas ou est le probleme et comme c'est mes premiers essais je ne sais pas trop comment je dois gerer tout le bins.
Tu as quoi comme graveur.......fait attention normalement il y a des swap a changer de place en fonction que tu mettes des 27c128/ 256 ou 512 (en tout cas sur le mien c'est le cas...)
Edité par MSXlegend Le 12/02/2011 à 18h23
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
C'est un model USB top2004 pas de jumper's de reglages ca se fait en software mais du coup c'est bien plus exigeant car il faut les references d'eprom je ne sais pas encore si il existe des listes aditionel car du coup je ne sais pas si mon probleme est du a mon eprom au soft ou au programateur -_-.
La spaghettis partie est bien entamée
Reste à câbler le connecteur 50 et ses liaisons avec les puces
Par contre je crois que je vais finir avant de recevoir mon graveur d'eprom
Bonne continuation
Reste à câbler le connecteur 50 et ses liaisons avec les puces
Par contre je crois que je vais finir avant de recevoir mon graveur d'eprom
Bonne continuation
galine :
C'est un model USB top2004 pas de jumper's de reglages ca se fait en software mais du coup c'est bien plus exigeant car il faut les references d'eprom je ne sais pas encore si il existe des listes aditionel car du coup je ne sais pas si mon probleme est du a mon eprom au soft ou au programateur -_-.
Es tu sur que ton eprom est vierge? as tu un effaceur ?
Voici a quoi ressemble mon graveur d'eprom Willem (merci MSX45 de me l'avoir suggéré
)
Edité par
MSXlegend
Le 13/02/2011 à 00h37
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Non pas d'effaceur pour le moment il semblerait que l'eprom soit vierge pais d'apres ce que j'ai compris il faut eviter les effacement par UV naturel pas adaptés et risque de mauvais effacement -_-.
Eventuelement tu pourrais me la bruller? et eventuelemen t je te demanderais si tu veux bien de m'effacer quelques eproms en plus . Je verrais le mois prochain pour me chopper de quoi fabriquer un effaceur UV.
Eventuelement tu pourrais me la bruller? et eventuelemen t je te demanderais si tu veux bien de m'effacer quelques eproms en plus . Je verrais le mois prochain pour me chopper de quoi fabriquer un effaceur UV
.
on peut acheter une lampe a UV
(une simple ampoule) pour 2,50 Euros chez conrad par exemple, donc inutile de fabriquer une insoleuse pour simplement effacer une Eprom (il suffit de la placer a 30 cm de l'Eprom)
Avec une simple ampoule UV, j'arrivais a insoler les plaques photosensible pour réaliser les circuits imprimé. Pour des petites plaques, sinon pour les plus grandes plaques, il faut mieux utilisé une insoleuse a UV car la lumiere est mieu répartis .
Autre moyen :
utilise ton scanner (la lampe est a UV, il me semble ou du moins a un spectre lumineu plus large ). Mais il me semble que l'on peut effacer une Eprom avec une lampe classique, c'est plus long, c'est tout
Edité par
TurboSEB
Le 13/02/2011 à 04h48
(une simple ampoule) pour 2,50 Euros chez conrad par exemple, donc inutile de fabriquer une insoleuse pour simplement effacer une Eprom (il suffit de la placer a 30 cm de l'Eprom)Avec une simple ampoule UV, j'arrivais a insoler les plaques photosensible pour réaliser les circuits imprimé. Pour des petites plaques, sinon pour les plus grandes plaques, il faut mieux utilisé une insoleuse a UV car la lumiere est mieu répartis .
Autre moyen :
utilise ton scanner (la lampe est a UV, il me semble ou du moins a un spectre lumineu plus large ). Mais il me semble que l'on peut effacer une Eprom avec une lampe classique, c'est plus long, c'est tout
Edité par
TurboSEB
Le 13/02/2011 à 04h48
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
galine :
Non pas d'effaceur pour le moment il semblerait que l'eprom soit vierge pais d'apres ce que j'ai compris il faut eviter les effacement par UV naturel pas adaptés et risque de mauvais effacement -_-.
Eventuelement tu pourrais me la bruller? et eventuelemen t je te demanderais si tu veux bien de m'effacer quelques eproms en plus . Je verrais le mois prochain pour me chopper de quoi fabriquer un effaceur UV.
Eventuelement tu pourrais me la bruller? et eventuelemen t je te demanderais si tu veux bien de m'effacer quelques eproms en plus . Je verrais le mois prochain pour me chopper de quoi fabriquer un effaceur UV
.Aucun probleme galine, envoi moi tes eprom, je les effacerais, et je te grave la rom beeride.rom au passage si tu veux
Voici mon effaceur d'eprom, je peux en mettre plusieur, et il y a une minuterie pour l'arret. En plus ça ne prend pas de place
Edité par MSXlegend Le 13/02/2011 à 11h29
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Si j'ai bien compris pour un effacage sur il faut que l'eprom soit exposé a une séance de 3x10 minutes j'esserais bien le coup de l'ampoule mais par sécurité MSXLegend je vais t'envoyer au moins une eprom a effecer et a reprogramer.
Galine un petit lien pour mieux comprendre comment faire un effaceur d'eprom
http://f5jtz.free.fr/pjacquet/eff-uv.htm
http://f5jtz.free.fr/pjacquet/eff-uv.htm
