L'atelier Fabrication d'une interface BEER IDE
Reprise du message précédent
Je penses que jipe disais qu'il faut preferer les composants e type LS car plus rapide et qu'au pire les HC feraient l'affaire mais qu'il ne faut pas descendre en dessous car il après il y a une perte de vitesse des CI entrainant des soucis.Oui tu peux ajouter un adaptateur CF sur l'IDE beer cela ne pose pas de soucis majeurs.
Oui on peut en mettre un mais personne ne peut te garantir le fonctionnement
Il faut savoir que cette interface est assez capricieuse au niveau des HD qu'on lui connecte
Il faut savoir que cette interface est assez capricieuse au niveau des HD qu'on lui connecte
il faut des HCT qui sont compatibles avec les LS car les signaux sont de même niveau
la série HC s'apparente aux CMOS et peux poser des problémes ce commutation lors d'utilisation avec des LS
la série HC s'apparente aux CMOS et peux poser des problémes ce commutation lors d'utilisation avec des LS
Ca me dit pas si il faut que j'utilise la partie du schémas avec les condos
les condos sont les capas de découplage présentes entre le + et le - 5V de chaque puce
ça marche sans mais en théorie c'est sensé absorber le creux de tension sur une demande de courant dans la puce
c'est pour cela quelles sont absentes sur le 1er schéma
on peux les cabler direct sous le circuit entre la patte 7 et la patte 14
ça marche sans mais en théorie c'est sensé absorber le creux de tension sur une demande de courant dans la puce
c'est pour cela quelles sont absentes sur le 1er schéma
on peux les cabler direct sous le circuit entre la patte 7 et la patte 14
Bon je cale
Il faudra que tu me montre le moment venu
J'ai commencé à câbler les puces
Il faudra que tu me montre le moment venu
J'ai commencé à câbler les puces

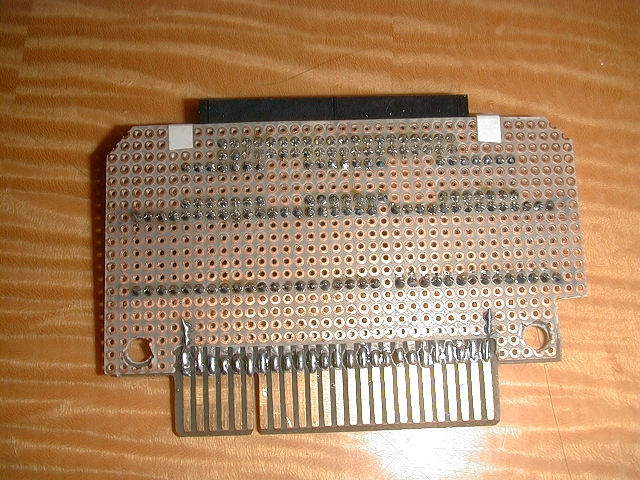

J'ai commencé a monter le port cartouche enfin il reste 25 soudures a effectuer je termines ca ce soir comme ca si la plaque d'essais arrive demain je pourrais connecter le port cartouche a cette dernière et ainsi commencer a chercher l'implantation des composants. j'y retournes d'ailleurs
.
.
Joli et bien fait, par contre c'est serré là
Attention sur le schéma le pin 20 du connecteur 40 n'est pas alimenté
Edité par
Fabf
Le 09/02/2011 à 20h32
Attention sur le schéma le pin 20 du connecteur 40 n'est pas alimenté
Edité par
Fabf
Le 09/02/2011 à 20h32
Ne t'en fais pas le tris se ferra au niveau du connecteur qui serra soudé sur la carte d'essai je ne voulais pas risquer de m'embrouiller les pinceaux Je ne sais toujours pas si je soudes la nappe IDE directement ou si j'installe un connecteur la deuxieme solution me permettrait d'installer le disque dur ou l'adaptateur CF a l'endroit désiré et ce en ayant la nappe la plus adaptée possible.
elle rentre pile-poil dans un boitier de Gouda SCSI même pas a découper l'entaille pour passer le connecteur IDE
le seul probléme que j'ai c'est : le mélange fromage biére va t'il être digeste
le seul probléme que j'ai c'est : le mélange fromage biére va t'il être digeste
Normal que le projet sois si bien mené si il muri depuis 2007
Non sans dec c'est très pro
Tous les deux vous semblez vouloir câbler par le dessous alors que moi je vais privilégier le dessus
Mélange fromage bière spaghettis bon appétit
Non sans dec c'est très pro
Tous les deux vous semblez vouloir câbler par le dessous alors que moi je vais privilégier le dessus
Mélange fromage bière spaghettis bon appétit
Mes composant ne sont pas encore arrivé mais je peux vous dire que je vais utiliser un adapteur compact flash. Photo très prochainement
Pour le moment j'en suis au mode "2 neurones", j'ai un peu la têtedans le c.. ailleurs
Il me faut un pcb 50 connections, vous utilisez quoi
Pour le moment j'en suis au mode "2 neurones", j'ai un peu la tête
Il me faut un pcb 50 connections, vous utilisez quoi
Tous mes PCB -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
arrrrgggg je suis bloqué il faut que je m'achetes du fil a vraper je viens de finir mes stocks e n'ai meme pas fini les data du coup -_-. enfin ca va me permetre de commander le connecteur IDE femelle a souder sur ci (enfin si je trouve sinon ca serra un simple IDE mal et nappe.
Concernant le connecteur plusieurs solutions s'offrent a toi
Jipe et Fabf sont partis sur une base ce connecteur de carte ISA (quoi que jipe je ne suis meme pas sur que ce ne soit pas un connecteur de type industriel) de mon coté n'ayant pas ce genre de cartes sacrificielle sous la main j'ai commencé a chercher partout et la 2 options 1 tu utilise une cartouche master system port cartouche identique au MSX. Les cartouches master system sont plus difficiles a trouver enfin les 4 mb (celles qui ont tous les connecteurs) du coup plutot que de sacrifier un R-type ou un phantasy star, du coup option 2 c'est une bonne vieille cartouche megadrive bien pourrie qui trouve la mort.
Concernant le connecteur plusieurs solutions s'offrent a toi
Jipe et Fabf sont partis sur une base ce connecteur de carte ISA (quoi que jipe je ne suis meme pas sur que ce ne soit pas un connecteur de type industriel) de mon coté n'ayant pas ce genre de cartes sacrificielle sous la main j'ai commencé a chercher partout et la 2 options 1 tu utilise une cartouche master system port cartouche identique au MSX. Les cartouches master system sont plus difficiles a trouver enfin les 4 mb (celles qui ont tous les connecteurs) du coup plutot que de sacrifier un R-type ou un phantasy star, du coup option 2 c'est une bonne vieille cartouche megadrive bien pourrie qui trouve la mort
