L'atelier [RP2040] NeoPurple-16 (nom provisoire ?) Une cartouche Raspberry RP2040 a Mapper NEO-8/NEO-16
Bonjour à tous les Villageois !
Je travaille actuellement sur un nouveau projet de cartouche pour nos chers MSX et j'aimerais partager l'avancement avec vous. L'idée est de proposer une interface basée sur le RP2040 (en version "Purple"), capable de gérer ce que beaucoup attendent depuis longtemps : le support complet des mappers Neo-8 et Neo-16, soit une capacité allant jusqu'à 16 Mo.

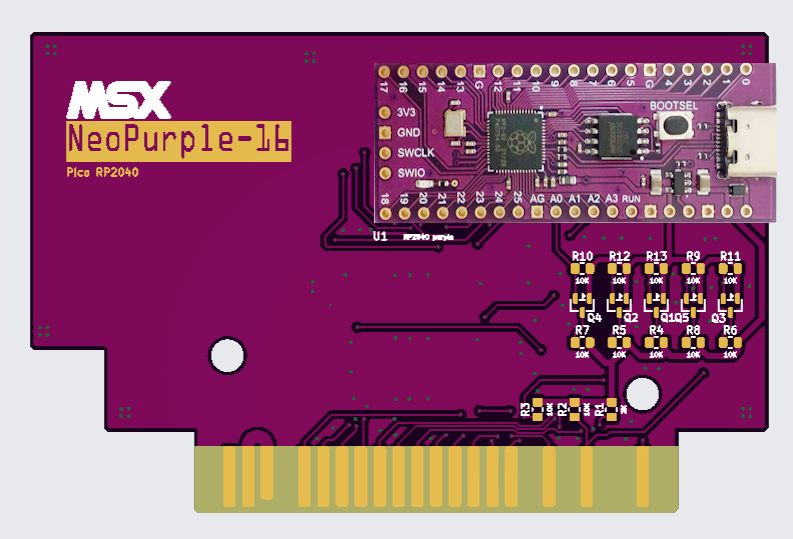

Côté Hardware :
Le routage vient d'être finalisé sous KiCad. J'ai porté une attention particulière à la stabilité du signal et de l'alimentation :

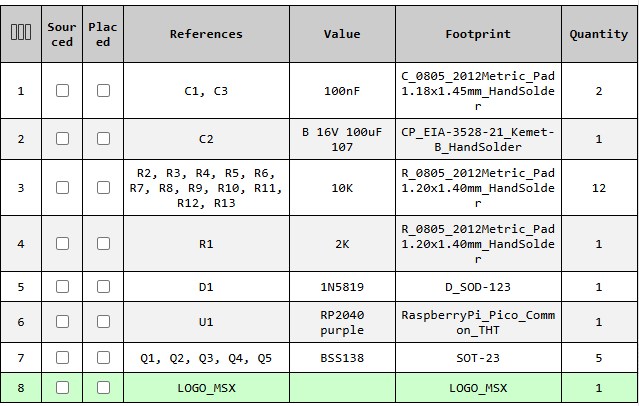

* Filtrage : Utilisation d'un condensateur Tantale de 100µF et d'un condensateur céramique 104 pour lisser le rail 5V.
* Protection : Intégration d'une diode Schottky 1N5819 pour protéger le circuit.
* PCB : Plan de masse intégral sur les deux faces (via stitching) pour limiter les parasites, notamment pour l'audio du msx.
* Alimentation : Pistes de puissance larges (1 mm).
Côté Fonctionnalités :
L'objectif est d'avoir une cartouche "tout-terrain" :
* Compatibilité multi-mapper.
* Support spécifique Neo-8 et Neo-16.
* Utilisation de la flexibilité du RP2040 pour l'émulation de la ROM.
Le nom de code actuel est NeoPurple-16 (clin d'œil à la couleur du module RP2040 et a la capacité de 16mo).
Je suis preneur de vos avis éclairés, que ce soit sur le choix des composants ou sur le nom final du projet ! Si certains sont curieux de voir le routage, je vais poster prochainement des captures 3D de la carte.
Au plaisir de lire vos retours !
* Le projet initial ainsi que le firmware sont de Retro hacker: lien ici Edité par MSXlegend Le 21/04/2026 à 20h31
Je travaille actuellement sur un nouveau projet de cartouche pour nos chers MSX et j'aimerais partager l'avancement avec vous. L'idée est de proposer une interface basée sur le RP2040 (en version "Purple"), capable de gérer ce que beaucoup attendent depuis longtemps : le support complet des mappers Neo-8 et Neo-16, soit une capacité allant jusqu'à 16 Mo.
Côté Hardware :
Le routage vient d'être finalisé sous KiCad. J'ai porté une attention particulière à la stabilité du signal et de l'alimentation :
* Filtrage : Utilisation d'un condensateur Tantale de 100µF et d'un condensateur céramique 104 pour lisser le rail 5V.
* Protection : Intégration d'une diode Schottky 1N5819 pour protéger le circuit.
* PCB : Plan de masse intégral sur les deux faces (via stitching) pour limiter les parasites, notamment pour l'audio du msx.
* Alimentation : Pistes de puissance larges (1 mm).
Côté Fonctionnalités :
L'objectif est d'avoir une cartouche "tout-terrain" :
* Compatibilité multi-mapper.
* Support spécifique Neo-8 et Neo-16.
* Utilisation de la flexibilité du RP2040 pour l'émulation de la ROM.
Le nom de code actuel est NeoPurple-16 (clin d'œil à la couleur du module RP2040 et a la capacité de 16mo).
Je suis preneur de vos avis éclairés, que ce soit sur le choix des composants ou sur le nom final du projet ! Si certains sont curieux de voir le routage, je vais poster prochainement des captures 3D de la carte.
Au plaisir de lire vos retours !
* Le projet initial ainsi que le firmware sont de Retro hacker: lien ici Edité par MSXlegend Le 21/04/2026 à 20h31
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Mon Github ->[/b] github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Simple question : Est-ce que ce montage serait compatible avec des ROMs encore plus grosse ?
Genre 32 MB... voir 128 MB ?
Soul Trapped devait faire ~24 MB, mais on a du couper pour que ça rentre dans les cartouches 16 MB.
Genre 32 MB... voir 128 MB ?
Soul Trapped devait faire ~24 MB, mais on a du couper pour que ça rentre dans les cartouches 16 MB.
On est toujours ignorant avant de savoir.
le rp2040 purple est limité a 16MB je crois, donc ce n'est pas possible d'aller au dela. il va falloir compresser
une idée pour le nom?
PicoNeo, mapper Neo-16 ? Edité par MSXlegend Le 13/04/2026 à 02h14
une idée pour le nom?
PicoNeo, mapper Neo-16 ? Edité par MSXlegend Le 13/04/2026 à 02h14
