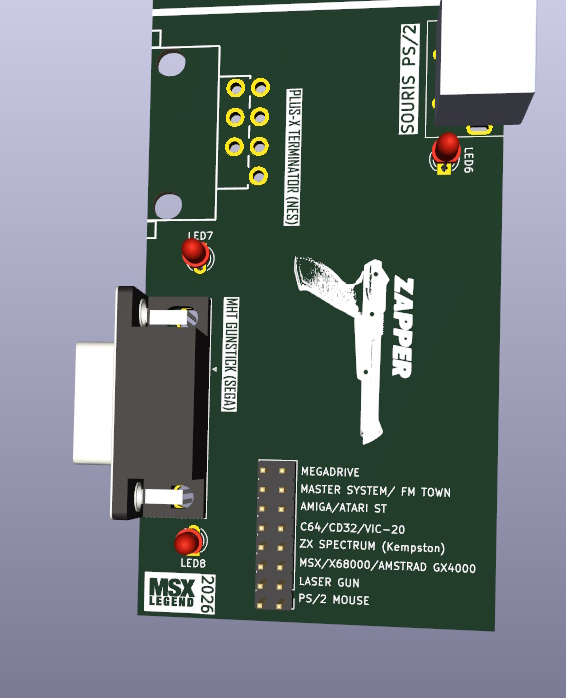

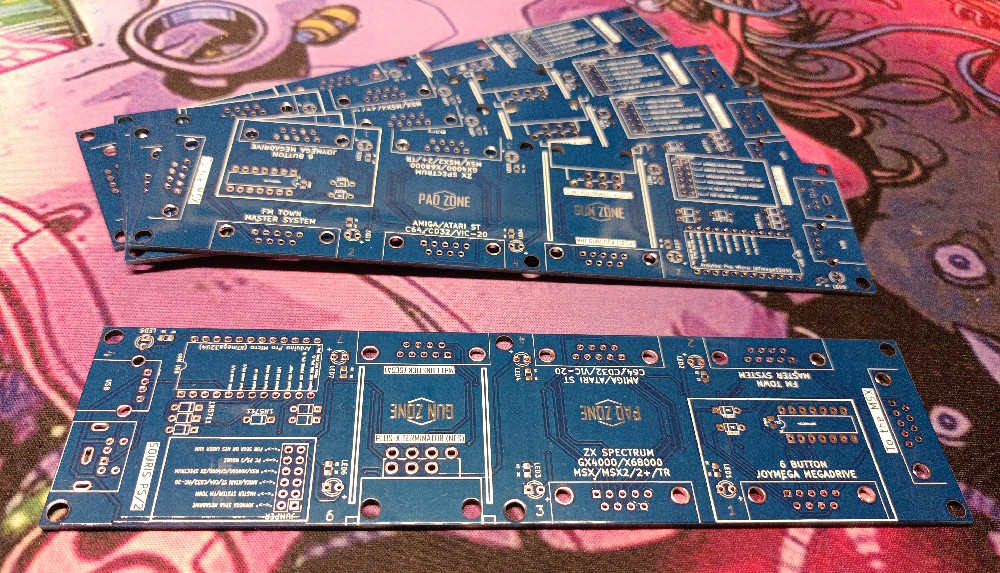

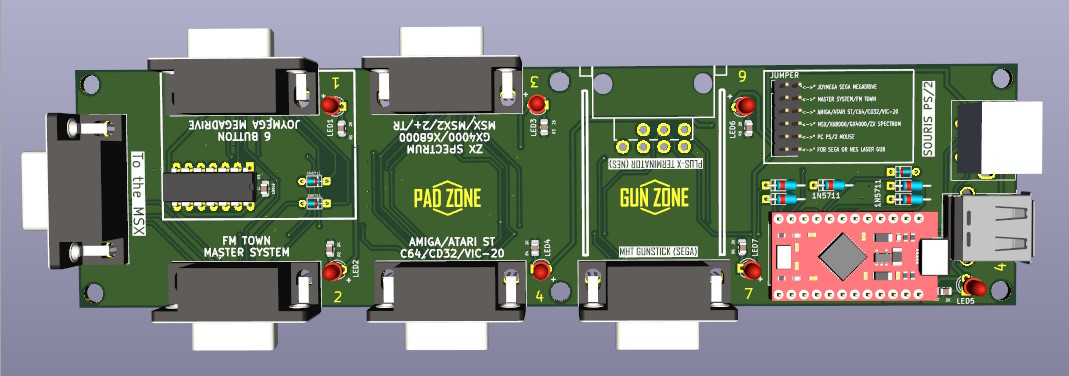

j’estime que le port manette spécifique Amstrad est superflu. J
Comme l'a fait remarquer Jipé, la manette Amstrad GX4000/CPC+ se branche directement sur le port MSX/FM-Towns.

/* * ==========================================================

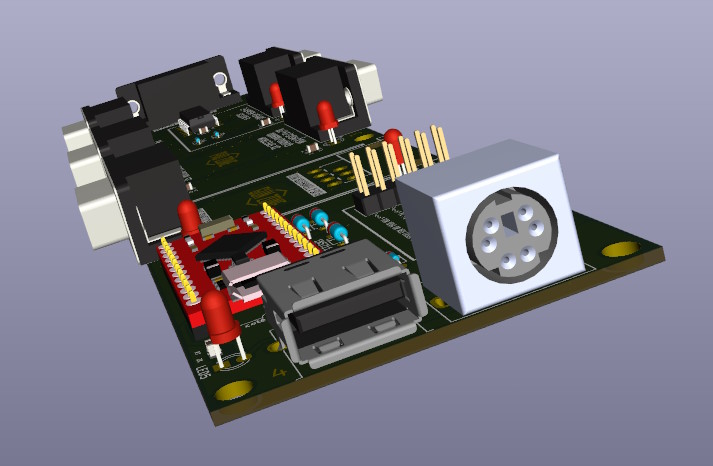

* PROJET : Adaptateur SOURIS ps/2 pour MSX
* AUTEUR : MSXLegend
* VERSION : 1.0 (2026)
* CARTE : Arduino Pro Micro (ATmega32U4) 5V / 16MHz
* ==========================================================
* CORRESPONDANCE PHYSIQUE (Pattes 1-24) :
* ---------------------------------------
* [5] -> Data Souris PS/2 | [10] -> MSX Pin 4 (DROITE)
* [6] -> Clock Souris PS/2 | [11] -> MSX Pin 8 (STROBE)
* [7] -> MSX Pin 1 (HAUT) | [12] -> MSX Pin 6 (BOUTON 1)
* [8] -> MSX Pin 2 (BAS) | [13] -> MSX Pin 7 (BOUTON 2)
* [9] -> MSX Pin 3 (GAUCHE) | [21] -> VCC (+5V MSX)
* ==========================================================
*/

#include <PS2Mouse.h>

// --- CONFIGURATION LOGICIELLE DES PINS ---
// (Les numéros ci-dessous correspondent aux labels D2, D3, etc. de l'IDE)
#define MOUSE_DATA 2 // Patte physique 5
#define MOUSE_CLK 3 // Patte physique 6

const int MSX_UP = 4; // Patte physique 7
const int MSX_DOWN = 5; // Patte physique 8
const int MSX_LEFT = 6; // Patte physique 9
const int MSX_RIGHT = 7; // Patte physique 10
const int MSX_STROBE = 8; // Patte physique 11
const int MSX_BTN1 = 9; // Patte physique 12
const int MSX_BTN2 = 10; // Patte physique 13

PS2Mouse mouse(MOUSE_CLK, MOUSE_DATA);

void setup() {
Serial.begin(9600);

// Signature MSXLegend au démarrage
Serial.println(F("================================"));
Serial.println(F(" MSX MOUSE ADAPTER v1.0 "));
Serial.println(F(" By MSXLegend - 2026 "));
Serial.println(F("================================"));

// Initialisation sécurisée en entrées (Haute Impédance)
int outputs[] = {MSX_UP, MSX_DOWN, MSX_LEFT, MSX_RIGHT, MSX_BTN1, MSX_BTN2};
for(int i=0; i<6; i++) {
pinMode(outputs[i], INPUT);
}
pinMode(MSX_STROBE, INPUT);

mouse.begin();
}

void loop() {
MouseData data;
mouse.getData(&data);

// 1. Gestion immédiate des boutons
sendToMsx(MSX_BTN1, data.left);
sendToMsx(MSX_BTN2, data.right);

// 2. Protocole Quadrature MSX (Synchro sur Pin 8 / Strobe)
// Le MSX demande les données en 4 étapes (Nibbles)
while(digitalRead(MSX_STROBE) == LOW);
sendNibble(data.x >> 4);

while(digitalRead(MSX_STROBE) == HIGH);
sendNibble(data.x & 0x0F);

while(digitalRead(MSX_STROBE) == LOW);
sendNibble(data.y >> 4);

while(digitalRead(MSX_STROBE) == HIGH);
sendNibble(data.y & 0x0F);
}

// Envoie 4 bits sur les lignes de direction (H, B, G, D)
void sendNibble(uint8_t n) {
sendToMsx(MSX_UP, n & 0x01);
sendToMsx(MSX_DOWN, n & 0x02);
sendToMsx(MSX_LEFT, n & 0x04);
sendToMsx(MSX_RIGHT, n & 0x08);
}

// Fonction de pilotage propre pour le port MSX
void sendToMsx(int pin, bool active) {
if (active) {
pinMode(pin, OUTPUT);
digitalWrite(pin, LOW); // Tire la ligne à 0V (état actif sur MSX)
} else {
pinMode(pin, INPUT); // Laisse la ligne flotter (état repos)
}
}
