#include <PS2Mouse.h>

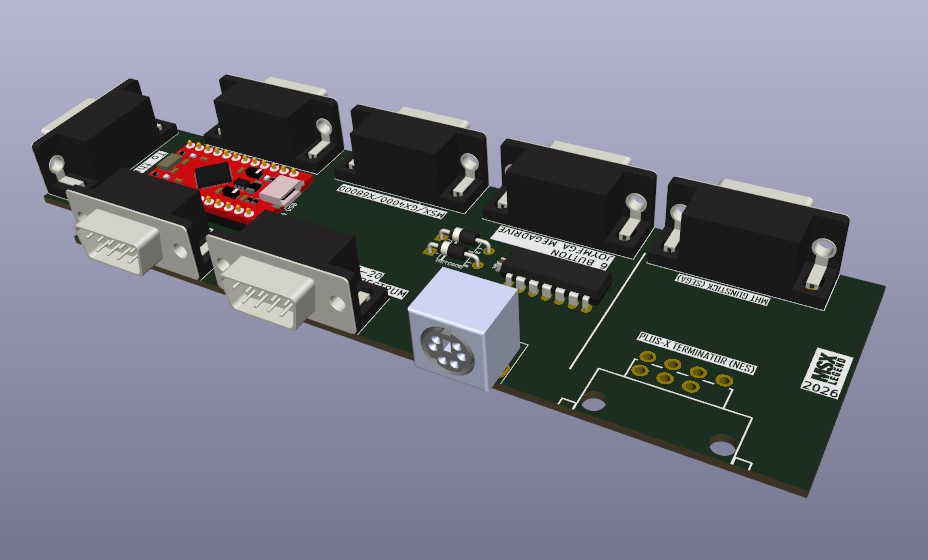

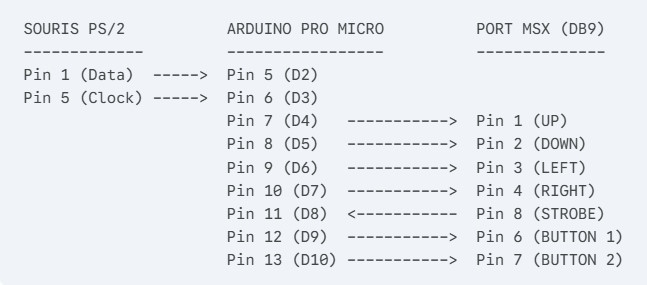

// --- CONFIGURATION DES PINS ---
#define MOUSE_DATA 2 // Vers Pin 1 de la prise PS/2
#define MOUSE_CLOCK 3 // Vers Pin 5 de la prise PS/2

// Sorties vers le port MSX (Connecteur DE-9 Mâle)
#define MSX_UP 4 // Pin 1 MSX
#define MSX_DOWN 5 // Pin 2 MSX
#define MSX_LEFT 6 // Pin 3 MSX
#define MSX_RIGHT 7 // Pin 4 MSX
#define MSX_STROBE 8 // Pin 8 MSX (ENTRÉE du signal du MSX)
#define MSX_BTN1 9 // Pin 6 MSX (Bouton Gauche)
#define MSX_BTN2 10 // Pin 7 MSX (Bouton Droit)

PS2Mouse mouse(MOUSE_CLOCK, MOUSE_DATA);

void setup() {
mouse.initialize();

pinMode(MSX_UP, OUTPUT);
pinMode(MSX_DOWN, OUTPUT);
pinMode(MSX_LEFT, OUTPUT);
pinMode(MSX_RIGHT, OUTPUT);
pinMode(MSX_BTN1, OUTPUT);
pinMode(MSX_BTN2, OUTPUT);
pinMode(MSX_STROBE, INPUT_PULLUP);

// Initialisation : État HAUT (repos sur MSX)
digitalWrite(MSX_UP, HIGH);
digitalWrite(MSX_DOWN, HIGH);
digitalWrite(MSX_LEFT, HIGH);
digitalWrite(MSX_RIGHT, HIGH);
digitalWrite(MSX_BTN1, HIGH);
digitalWrite(MSX_BTN2, HIGH);
}

void loop() {
int8_t x, y;
uint8_t buttons;

// Lecture de la souris PS/2
MouseData data;
mouse.report(&data);
x = data.x;
y = data.y;
buttons = data.buttons;

// 1. Gestion des boutons (Logique inversée pour le MSX)
digitalWrite(MSX_BTN1, (buttons & 0x01) ? LOW : HIGH);
digitalWrite(MSX_BTN2, (buttons & 0x02) ? LOW : HIGH);

// 2. Protocole MSX Mouse (Quadrature via Strobe)
// On attend que le MSX demande les données sur la Pin 8
while(digitalRead(MSX_STROBE) == LOW); // Phase 1
sendNibble(x >> 4); // Envoi les 4 bits de poids fort de X

while(digitalRead(MSX_STROBE) == HIGH); // Phase 2
sendNibble(x & 0x0F); // Envoi les 4 bits de poids faible de X

while(digitalRead(MSX_STROBE) == LOW); // Phase 3
sendNibble(y >> 4); // Envoi les 4 bits de poids fort de Y

while(digitalRead(MSX_STROBE) == HIGH); // Phase 4
sendNibble(y & 0x0F); // Envoi les 4 bits de poids faible de Y
}

// Fonction pour envoyer 4 bits sur les lignes de direction
void sendNibble(uint8_t nibble) {
digitalWrite(MSX_UP, (nibble & 0x01) ? LOW : HIGH);
digitalWrite(MSX_DOWN, (nibble & 0x02) ? LOW : HIGH);
digitalWrite(MSX_LEFT, (nibble & 0x04) ? LOW : HIGH);
digitalWrite(MSX_RIGHT, (nibble & 0x08) ? LOW : HIGH);
}

tu peux ajouter le PAD de la GX 4000 de chez Amstrad qui est entièrement compatible avec une manette MSX

Est-il possible d'ajouter des diodes de protection sur le 5V si l'utilisateur se trompe de port ?
