La Place des Développeurs Light gun Jouer à Lucky Luke sur MSX

aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 3029

Le 05/07/2025 à 19h13
Salut,

Pourriez-vous partager sur ce fil de discussion toutes les informations techniques concernant les light guns sur MSX.
Nous (ce n'est pas que pour moi ^^) sommes intéressés pour connaitre les détails de leurs fonctionnement.

Je commence par les infos glanées sur MSX.org :

1) Il semble exister 2 light guns compatible MSX :
- ASCII Plus-X Terminator Laser (le light gun officiel)
- MHT Ingenieros Gun-Stick (fabriqué en Espagne)

2) Il a qq jeux compatibles :
- ASCII Plus-X Terminator Laser : Air Hockey, Duck Hunt, Dungeon Hunter, Pig Race, Shooting Collection
- Bestial Warrior, Cosmic Sheriff, Duck Hunt, Guillermo Tell, Mike Gunner, Solo, Sootland, Space Smugglers, Target Plus, The A team, Trigger

3) Les light guns ne fonctionnent que sur les écrans CRT (pourquoi ? problème du capteur ? problème des jeux ?)

4) J'ai trouvé ce schéma :
PlusXelectronics

Merci de compléter si vous avez des infos ! ^^

EDIT : Aussi, je serai très intéressé pour entrer en contact avec quelqu'un qui possède un light gun (celui d'ASCII si possible) pour pouvoir faire des tests. Edité par aoineko Le 05/07/2025 à 19h25


On est toujours ignorant avant de savoir.
Github
VieuxBouz1 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 13/05/2023 à 09h12

Messages: 320

Le 05/07/2025 à 20h26
:)
La lentille détecte le faisceau émis lors du balayage de l'écran CRT.
Les écrans modernes, plasma, lcd, Led, n'utilisent pas cette technologie.

Les light gun ne peuvent donc pas réagir. C'est physique, pas logiciel.

Ce qui induit une chose, un simulateur de faisceau (balayage) pourrait fonctionner... J'oserai une comparaison avec les Wii et wiiu. Sans la sensor barre, c'est tintin pour capter le signal des manettes (CRT ou pas)...
Quant à réaliser cela... Pfffiooouuu

https://sindenlightgun.com/
La technologie existe, mais nécessite semble t'il un hardware spécifique. Ce qui pour notre cas (light gun msx original) n'est donc pas la panacée. Edité par VieuxBouz1 Le 05/07/2025 à 20h29


Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 06/07/2025 à 10h26
le schéma est celui mon Plus-X Terminator Laser

on peut brancher à la place un Gun Nintendo avec un petit adaptateur

ou un Gun Sega

voir ici : https://frs.badcoffee.info/hardware/lightgun_adapters.html


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 06/07/2025 à 14h41
C'est Jipe qui tire plus vite que son ombre :|

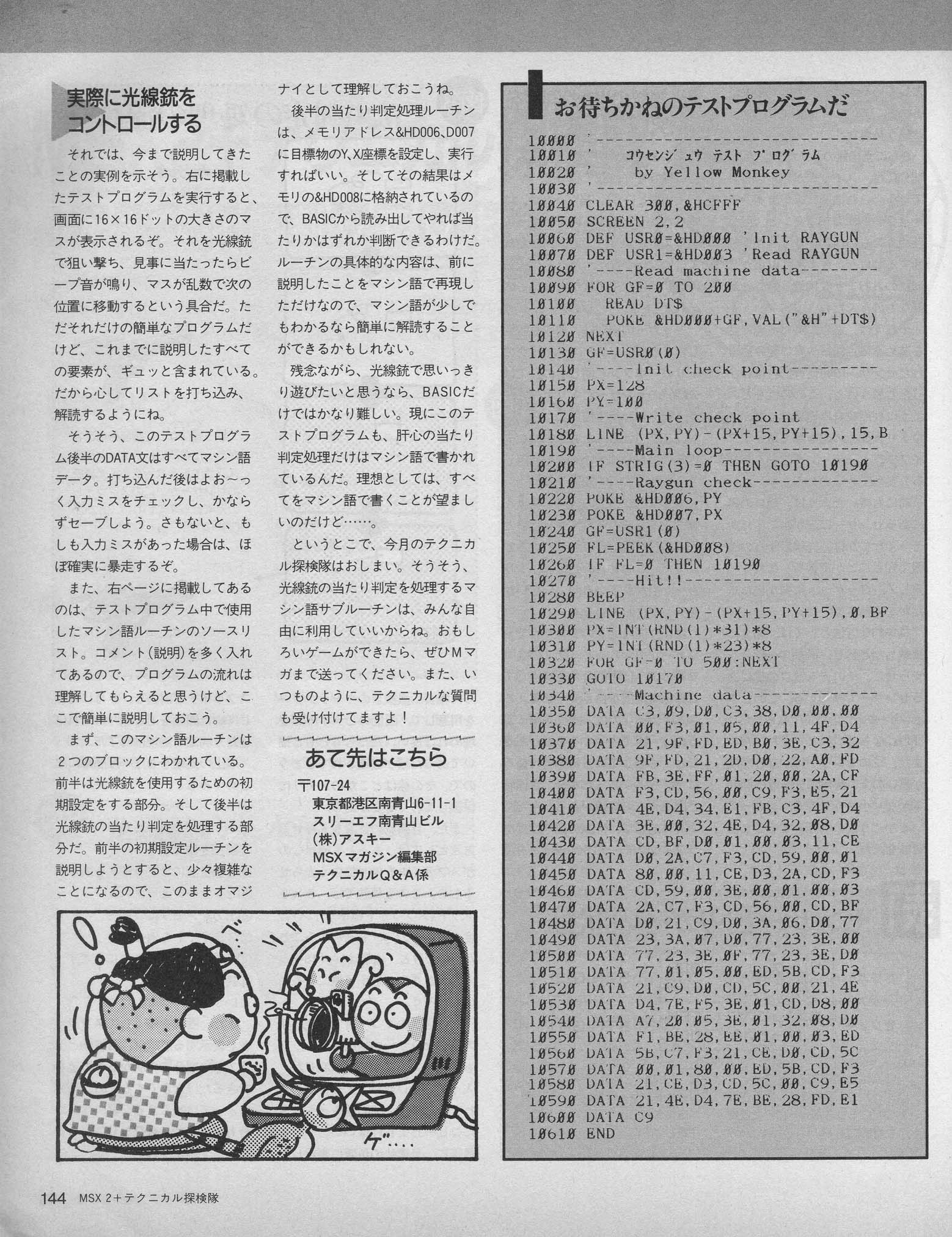

Pour Le Terminator Laser Plus-X voila les renseignements et un programme parus dans le MSX Magazine 1990-3 (google trad)

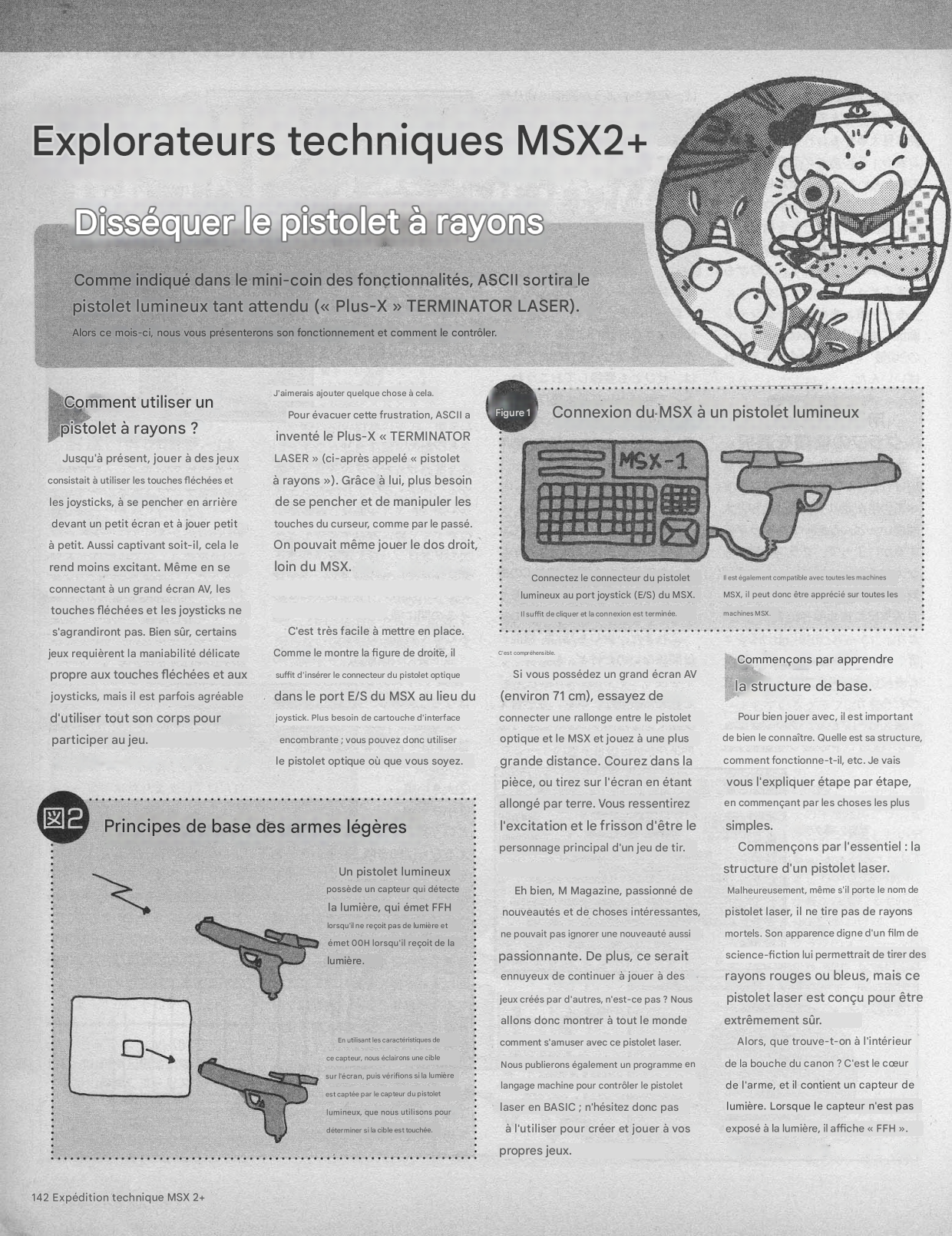

plus-x_p142

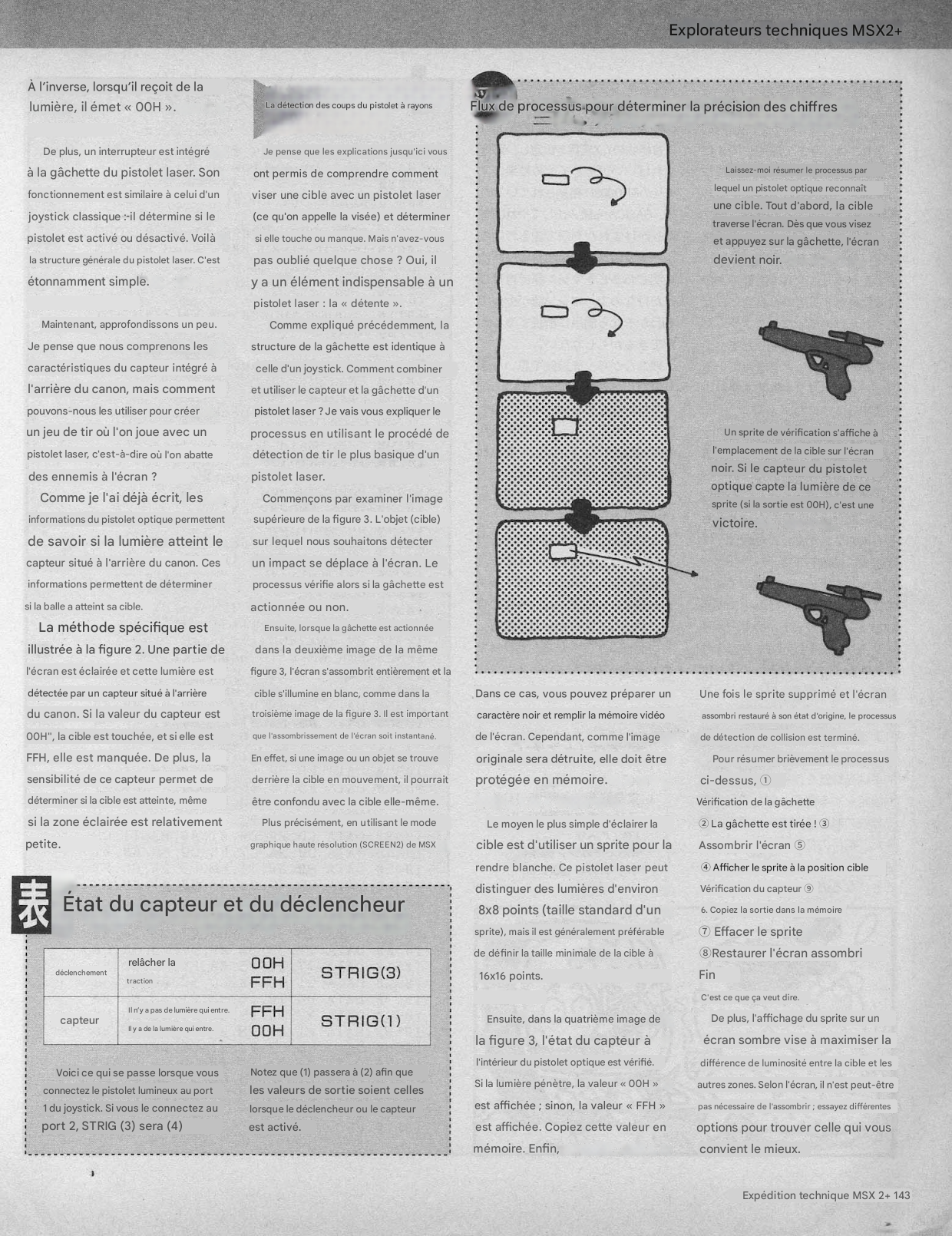

plus-x_p143

plus-x_p144

plus-x_p144org

plus-x_p145

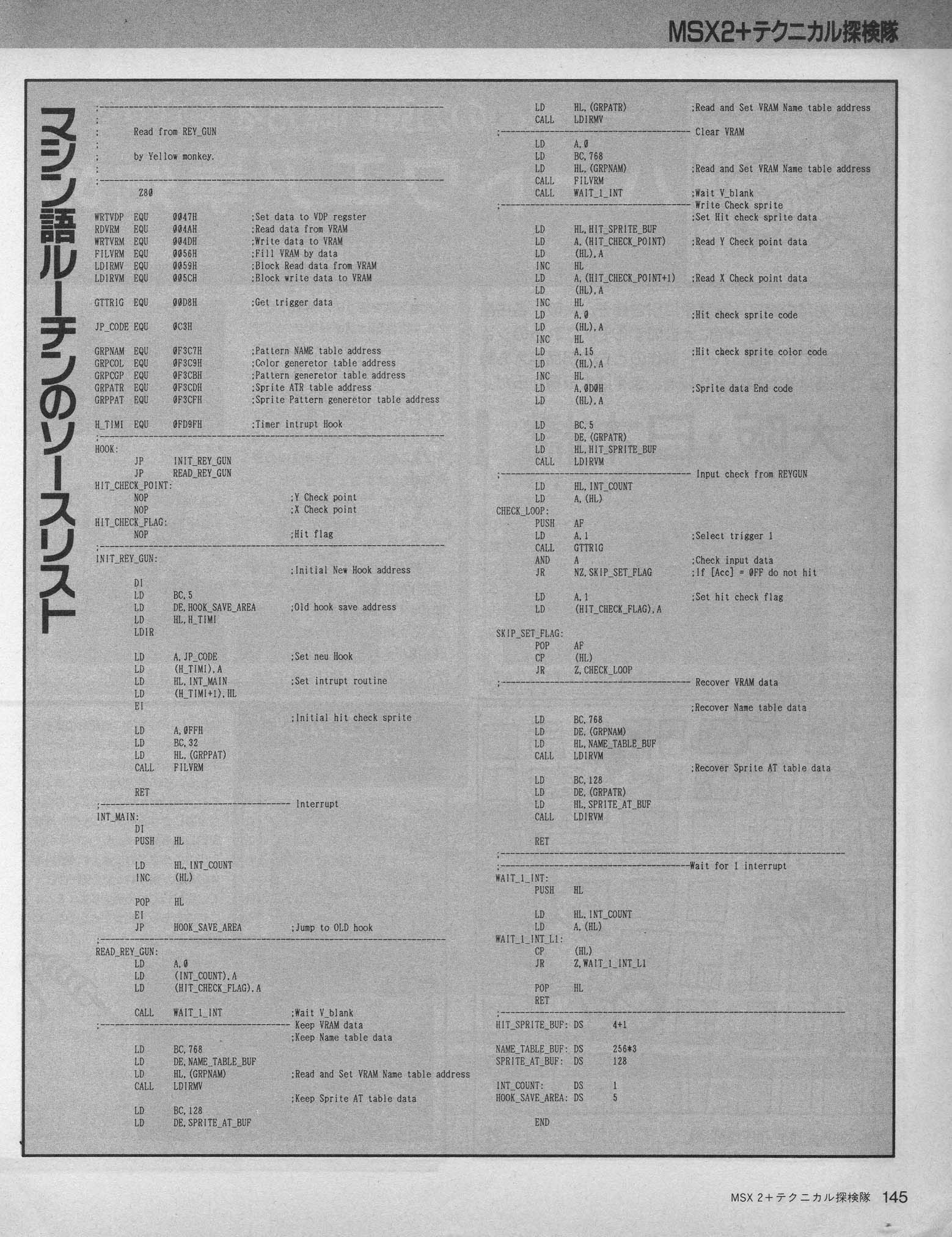

plus-x_p145org


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 06/07/2025 à 15h39
quelques infos ici le Sega serait compatibile avec le stick Made in Spain

https://www.msx.org/forum/msx-talk/software/games-gunstick?page=0


:noel
Site web
Bruno Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 25/10/2017 à 22h56

Messages: 120

Le 06/07/2025 à 15h43
Alors moi il m'épate, il m'épate, il m'épate...
et il m'épate :lol

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6521

Le 06/07/2025 à 16h13
ouai grave, je n'ai meme pas eu le temps de degainer..................de toute facon je n avais rien pour degainer :lol Edité par MSXlegend Le 06/07/2025 à 16h15


Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 3029

Le 06/07/2025 à 19h44
Merci Jipe pour toutes ces infos ! :top

Normalement j'ai tout ce qu'il faut.

D'ailleurs, j'ai fait un programme de test qui est censé être compatible avec les deux light-guns sortis sur MSX : ASCII Terminator et Gun-Stick.
(et par extension, les autres avec l'adaptateur qui va bien.

La ROM se trouve là : https://github.com/aoineko-fr/MSXgl/raw/refs/heads/experimental_250228/projects/samples/emul/rom/s_lgun.rom

Si quelqu'un à l'un de ces light-gun et peut tester, j'aimerais avoir des captures d'écran quand :
- Le pistolet pointe vers le noir
- Le pistolet pointe vers le noir et la gâchette est pressée
- Le pistolet pointe vers le blanc et la gâchette est pressée

Merci


On est toujours ignorant avant de savoir.
Github
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 07/07/2025 à 19h58
j'ai du mal a faire le test avec le Terminator

peut tu refaire ton programme ainsi ?

slgun_0000


:noel
Site web
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 3029

Le 07/07/2025 à 21h52
Pourquoi ?
Le carré blanc est trop petit ?

Pour info, ce qui m'intéresse, c'est juste les valeurs binaires en dessous de Port 1 et 2. Edité par aoineko Le 07/07/2025 à 22h33


On est toujours ignorant avant de savoir.
Github
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 08/07/2025 à 09h16
en fait l'affichage des valeurs est trop rapide on dirait juste une pulse au moment du changement de couleur avec le Plus-X Terminator
je n'arrive à le fixer avec le pause de mon turbo R

voici les relevés avec un Zapper Nintendo câblé avec un adaptateur pour MSX mais difficile aussi avec les couleurs le Light s'active dès que je pointe vers l'écran

en dehors de l'écran

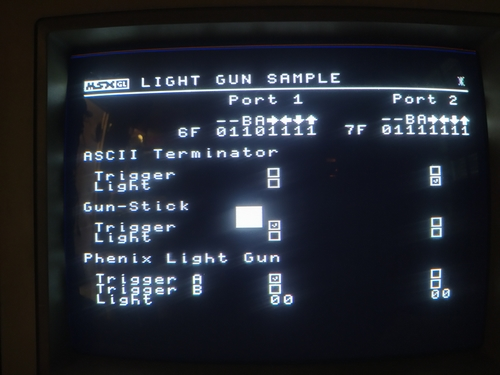

zapper_en_dehors_ecran

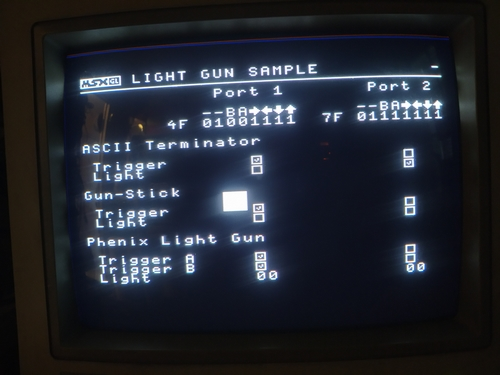

zapper_en_dehors_ecran_plus_tir

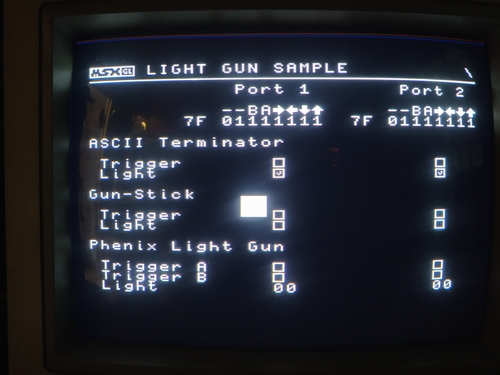

dirigé vers l'écran

zapper_pointe_vers_ecran

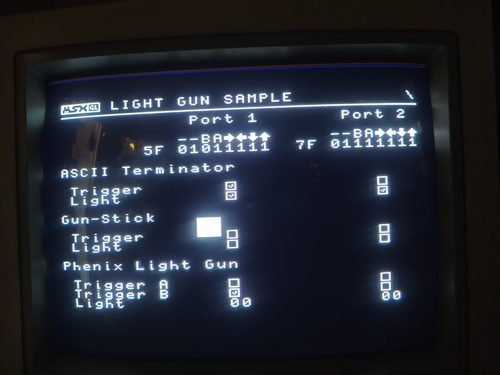

zapper_pointe_vers_ecran_plus_tir

on a les mêmes valeurs sur le port 2 mais j'ai pas pris de photo


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 08/07/2025 à 15h29
avec le post de Nacho Cabrera sur MRC j'ai fait un adaptateur pour enfin pouvoir jouer aux jeux MSX utilisant le Gunstick

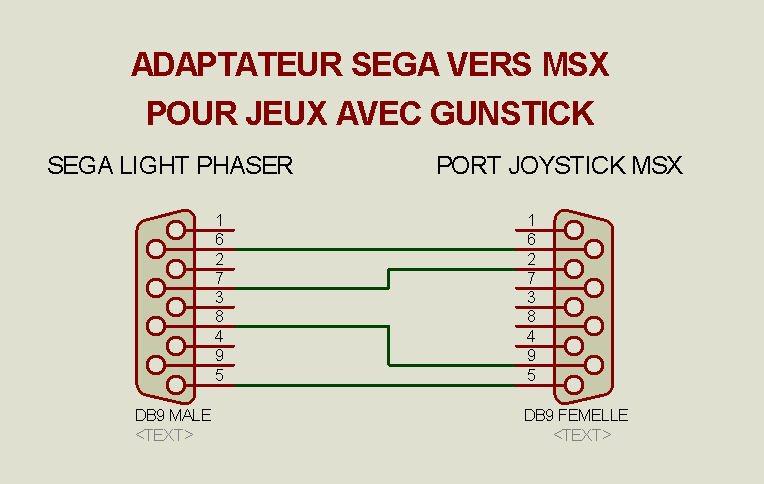

il faut juste un Light Phaser de chez Sega plus facile à trouver d'occase et 2 DB9 câblées suivant le schéma ci-dessous

gunstick_adaptateur



:noel
Site web
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 3029

Le 09/07/2025 à 00h49
Merci pour les tests.

Jipe :
en fait l'affichage des valeurs est trop rapide on dirait juste une pulse au moment du changement de couleur avec le Plus-X Terminator
je n'arrive à le fixer avec le pause de mon turbo R


Le lightgun de ASCII ne détecterait que le passage de noir à blanc, mais pas le blanc en continue !?
Ca irait à l'encontre des infos que j'ai trouvé jusqu'à présent... :gne

Jipe :
voici les relevés avec un Zapper Nintendo câblé avec un adaptateur pour MSX mais difficile aussi avec les couleurs le Light s'active dès que je pointe vers l'écran


Le Zapper Nintendo utile le câblage du lightgun de ASCII ?
Parce que pour le coup, les valeurs sont correctes. :top

Jipe :
avec le post de Nacho Cabrera sur MRC j'ai fait un adaptateur pour enfin pouvoir jouer aux jeux MSX utilisant le Gunstick
il faut juste un Light Phaser de chez Sega plus facile à trouver d'occase et 2 DB9 câblées suivant le schéma ci-dessous


Tu as essayé avec mon programme pour voir si les valeurs Gun-Stick étaient bonnes ? Edité par aoineko Le 09/07/2025 à 09h10


On est toujours ignorant avant de savoir.
Github
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10995

Le 09/07/2025 à 11h08
aoineko :
Tu as essayé avec mon programme pour voir si les valeurs Gun-Stick étaient bonnes ?


oui

gachette relachée 7F
gachette appuyée 6F

j'ai aussi du mal à avoir la détection avec ton programme de test mais c'est bien le bit 1 qui est activé manette vers le bas
gachette relachée 7D
gachette appuyée 6D


:noel
Site web
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 3029

Le 09/07/2025 à 14h03
Jipe :
j'ai aussi du mal à avoir la détection avec ton programme de test [...]


Le carré est pas assez gros ? Pas assez de noir autour ? Il bouge trop vite ? Edité par aoineko Le 09/07/2025 à 14h03
