L'atelier Panasonic FS A et probleme SCC avec CArnivore 2
Salut salut,
J'ai l'impression que les problèmes de compatibilités sont légions entre ces machines.
J'ai acheté à HDCORP sa Carnivore 2 qui fonctionnait très bien chez lui.
Chez moi tout roule SAUF le son SCC et FM PAK
Mon matos :
MSX2 PANASONIC FS A1 - bios non modifié
Carnivore 2 : BOOT MENU 2.5 ET FIRMWARE 2.53
ps : je n'ai pas d'autres MSX sous la main
BOOT
1ere interrogation :
Quand je mets ma cartouche dans le port 1, elle n'est pas toujours détectée.
Parfois elle l'est mais ça peut bugger.
Est ce normal ?
En revanche, la cartouche dans le port 2 fonctionne normalement.
2ème interrogation:
Ma cartouche boot sur la carnivore même sans appuyer sur DEL.
Parfois j'ai le cockpit (genre quand je sors du menu Dual Slot), un petit coup de F8 et ça boote sur Nestor
PROBLEME SON SCC
Je joue la cartouche sur le Slot 2. (J'ai le même constat quand elle st sur le slot1)
Je n'arrive pas à avoir le son SCC.
J'ai pris Nemesis 2 comme base de test.
Quel que soit la sortie utilisée (prise jack ou msx); je n'ai pas le son SCC
Que je démarre une rom via Sofarun ou une rom flashée, c'est pareil.
Avec HDCORP on a tenté différents paramétrages depuis les settings du jeu sur Sofarun, pas mieux. (mais peut-être n'ai je pas fais les bon réglages.)
PUCES SCC HS;
@data pro, ta cartouche avait eu un souci de son, tu peux m'en dire plus ?
Des idées ? Des conseils ? pour aider ce newbie que je suis :-) Edité par Teriak Le 05/03/2025 à 00h38
J'ai l'impression que les problèmes de compatibilités sont légions entre ces machines.
J'ai acheté à HDCORP sa Carnivore 2 qui fonctionnait très bien chez lui.
Chez moi tout roule SAUF le son SCC et FM PAK
Mon matos :
MSX2 PANASONIC FS A1 - bios non modifié
Carnivore 2 : BOOT MENU 2.5 ET FIRMWARE 2.53
ps : je n'ai pas d'autres MSX sous la main
BOOT
1ere interrogation :
Quand je mets ma cartouche dans le port 1, elle n'est pas toujours détectée.
Parfois elle l'est mais ça peut bugger.
Est ce normal ?
En revanche, la cartouche dans le port 2 fonctionne normalement.
2ème interrogation:
Ma cartouche boot sur la carnivore même sans appuyer sur DEL.
Parfois j'ai le cockpit (genre quand je sors du menu Dual Slot), un petit coup de F8 et ça boote sur Nestor
PROBLEME SON SCC
Je joue la cartouche sur le Slot 2. (J'ai le même constat quand elle st sur le slot1)
Je n'arrive pas à avoir le son SCC.
J'ai pris Nemesis 2 comme base de test.
Quel que soit la sortie utilisée (prise jack ou msx); je n'ai pas le son SCC
Que je démarre une rom via Sofarun ou une rom flashée, c'est pareil.
Avec HDCORP on a tenté différents paramétrages depuis les settings du jeu sur Sofarun, pas mieux. (mais peut-être n'ai je pas fais les bon réglages.)
PUCES SCC HS;
@data pro, ta cartouche avait eu un souci de son, tu peux m'en dire plus ?
Des idées ? Des conseils ? pour aider ce newbie que je suis :-) Edité par Teriak Le 05/03/2025 à 00h38
salut
si tous le reste marche t'as peut etre un probleme au niveau du +12/ -12V sur tes ports cartouche car le 12v sert a amplifier le son et activer certain puce y as un petit montage que j'ai creer via un schema de JIPE pour verifier l'etat des ports cartouche y as 2 modeles simple et avec option ROM ou RAM
Simple
Version avec SRAM 64ko
ca pourrais te permettre de verifier ton FS A1
A+++
si tous le reste marche t'as peut etre un probleme au niveau du +12/ -12V sur tes ports cartouche car le 12v sert a amplifier le son et activer certain puce y as un petit montage que j'ai creer via un schema de JIPE pour verifier l'etat des ports cartouche y as 2 modeles simple et avec option ROM ou RAM

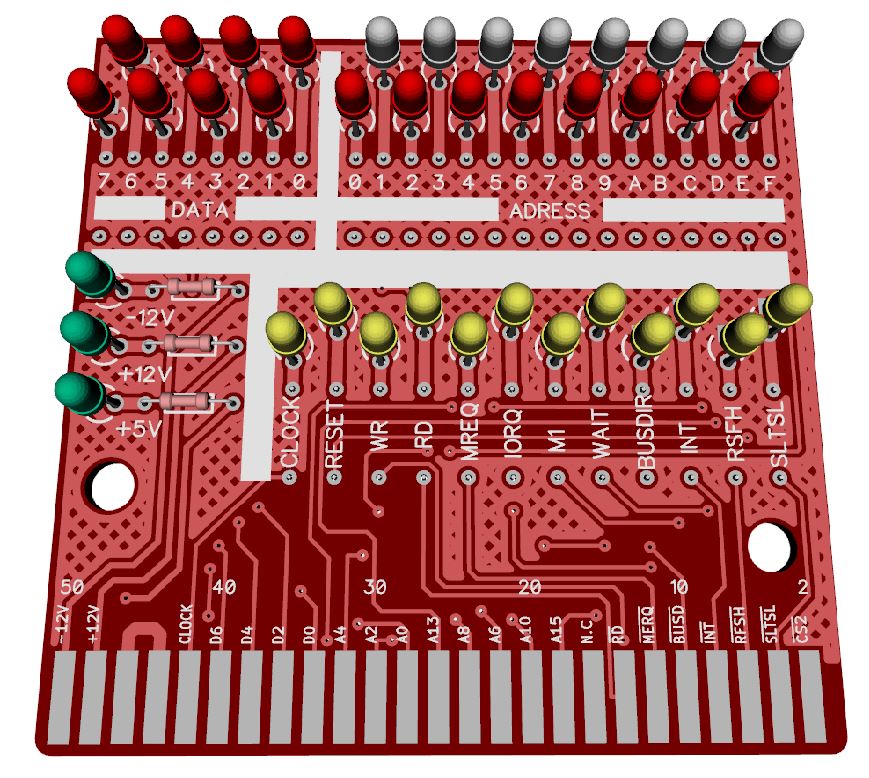

Simple

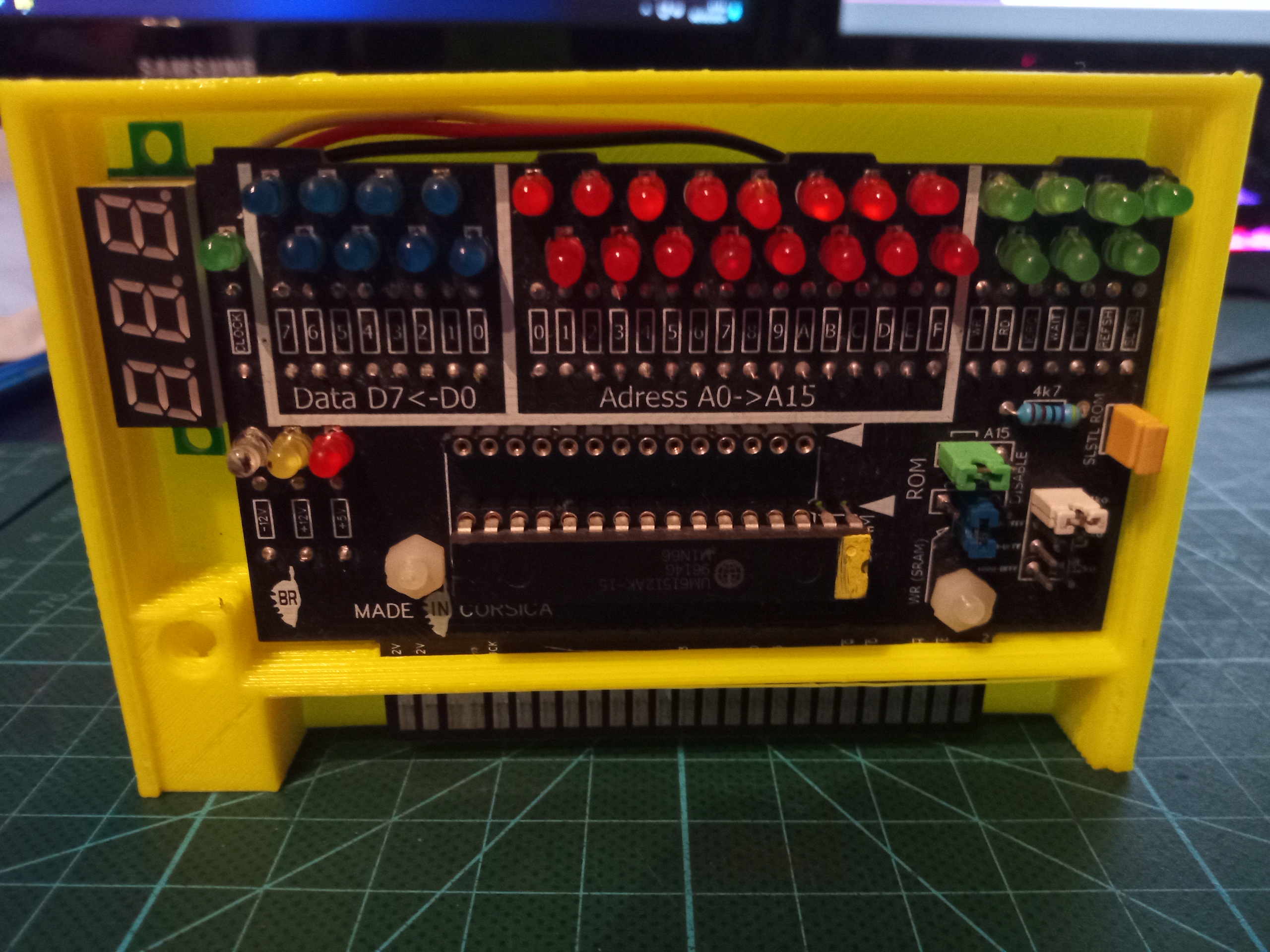

Version avec SRAM 64ko
ca pourrais te permettre de verifier ton FS A1
A+++
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
pour le slot il est certainement encrassé ça arrive si insertion de cartouches à contacts non dorés
pour le nettoyer évite le WD40, insère une cartouche plusieurs fois et nettoie la avec un coton tige
vérifié aussi l'absence de poils de chat ou autre miettes dans les lyres du connecteur
Comme dit plus haut la carnivore utilise les tensions +12v et -12v du MSX
question : utilise tu l'alimentation d'origine de ce MSX qui est en 100V ?
pour le nettoyer évite le WD40, insère une cartouche plusieurs fois et nettoie la avec un coton tige
vérifié aussi l'absence de poils de chat ou autre miettes dans les lyres du connecteur
Comme dit plus haut la carnivore utilise les tensions +12v et -12v du MSX
question : utilise tu l'alimentation d'origine de ce MSX qui est en 100V ?
Salut et merci Jipé pour ces réponses.
1/ Je vais nettoyer le port 1. Ce qui m'étonne c'est que mon autre cartouche passe sans aucune difficulté.
Mais bon ça ne lui fera pas de mal.
2/ J'utilise un transfo en 110v que j'ai eu avec le A1 dans sa boîte. En revanche, il n'y a pas (plus?) d'autocollant sur le tranfo.
Je peux donc affirmer qu'il est japonais en 110v mais je NE peux PAS affirmer que c'est le transfo d'origine.
Allez, on avance petit à petit :-)
1/ Je vais nettoyer le port 1. Ce qui m'étonne c'est que mon autre cartouche passe sans aucune difficulté.
Mais bon ça ne lui fera pas de mal.
2/ J'utilise un transfo en 110v que j'ai eu avec le A1 dans sa boîte. En revanche, il n'y a pas (plus?) d'autocollant sur le tranfo.
Je peux donc affirmer qu'il est japonais en 110v mais je NE peux PAS affirmer que c'est le transfo d'origine.
Allez, on avance petit à petit :-)
pour le slot vérifie si il n'y a pas de lyre tordue ou abimée dans le conecteur,j'ai déja vu ça
est ce que tu as des notions en électricité et un multimètre pour vérifier les tensions d'alimentation ?
il y a 2 régulateurs 78L12 et 79L12 pour générer les tensions +12v et -12v
le schéma de ce modèle est disponible ici : http://niga2.sytes.net/msx/FS-A1_PWB-REV02_schematic_REV01a.pdf
pour les MSX1 ça dépend du modèle mais la majorité ont ces tensions sur le slot
est ce que tu as des notions en électricité et un multimètre pour vérifier les tensions d'alimentation ?
il y a 2 régulateurs 78L12 et 79L12 pour générer les tensions +12v et -12v
le schéma de ce modèle est disponible ici : http://niga2.sytes.net/msx/FS-A1_PWB-REV02_schematic_REV01a.pdf
pour les MSX1 ça dépend du modèle mais la majorité ont ces tensions sur le slot
Bonjour,
Concernant la panne de ma Carnivore2, je n'ai pas eu d'informations pour en connaître la raison. La cartouche a été prise en SAV et m'a été restituée réparée et fonctionne très bien depuis.
Concernant la panne de ma Carnivore2, je n'ai pas eu d'informations pour en connaître la raison. La cartouche a été prise en SAV et m'a été restituée réparée et fonctionne très bien depuis.
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
tu dois avoir un de ces modèles pour que ça fonctionne bien
https://www.msx.org/wiki/Panasonic_FS-A1
regarde le brochage de la prise et vérifie les tensions
c'est le AC18V courant alternatif ~ qui sert pour le +12v -12v
met une photo du transfo SVP
https://www.msx.org/wiki/Panasonic_FS-A1
regarde le brochage de la prise et vérifie les tensions
c'est le AC18V courant alternatif ~ qui sert pour le +12v -12v
met une photo du transfo SVP
Déjà, le thème de la Carnivore2, tu peux l'enlever avec la touche M.
De plus, je ne crois pas que la musique du menu soit jouée par le PSG de la Carnivore mais par le MSX lui-même.
C'est effectivement le 12V qui alimente le pré-ampli audio de la Carnivore2 pour la partie SCC/FM Pac.
Dans mon cas, j'avais toujours la musique du menu lors de la panne. Je n'avais ni SCC ni FM/Pac.
Edité par DataPro Le 05/03/2025 à 16h34
De plus, je ne crois pas que la musique du menu soit jouée par le PSG de la Carnivore mais par le MSX lui-même.
C'est effectivement le 12V qui alimente le pré-ampli audio de la Carnivore2 pour la partie SCC/FM Pac.
Dans mon cas, j'avais toujours la musique du menu lors de la panne. Je n'avais ni SCC ni FM/Pac.
Edité par DataPro Le 05/03/2025 à 16h34
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
Alors voici le fameux transfo. Il ne correspond pas à un Panasonic A1 ...
J'ai ensuit testé ce qu'il crachait et je crois que c'est sans appel...
Voilà ce que devrait sortir un panasonic A1
Edité par
Teriak
Le 05/03/2025 à 17h40
J'ai ensuit testé ce qu'il crachait et je crois que c'est sans appel...
Voilà ce que devrait sortir un panasonic A1
Edité par
Teriak
Le 05/03/2025 à 17h40
regarde à l'intérieur comment c'est fait il a peut-être était branché en 220v si tu ne l'as pas acheté au japon donc les enroulements ont en pris un coup
tu n'a plus qu'a lire ce post et te mettre au travail
l'avantage tu as déjà la bonne prise
https://msxvillage.fr/forum/topic-3138-1+panasonic-fs-a1-recreation-alimentation-d-origine.php
tu n'a plus qu'a lire ce post et te mettre au travail
l'avantage tu as déjà la bonne prise
https://msxvillage.fr/forum/topic-3138-1+panasonic-fs-a1-recreation-alimentation-d-origine.php
