fredmsx :
Je cherche aussi un courroie pour le lecteur de disquette car il a besoin d'une nouvelle vie
le lecteur de disquette d'origine du HB700 n'a pas de courroie mais un entrainement direct
le problème avec ce lecteur Mitsumi c'est que la tête supérieure se décolle et qu'il n'est plus capable alors de lire les disquettes double face
le remplacer par un lecteur de PC est possible
mais le connecteur d'origine dans le SONY ne s'insère pas dans le bon sens avec tout les lecteurs et demande une modification de la plaque support du lecteur

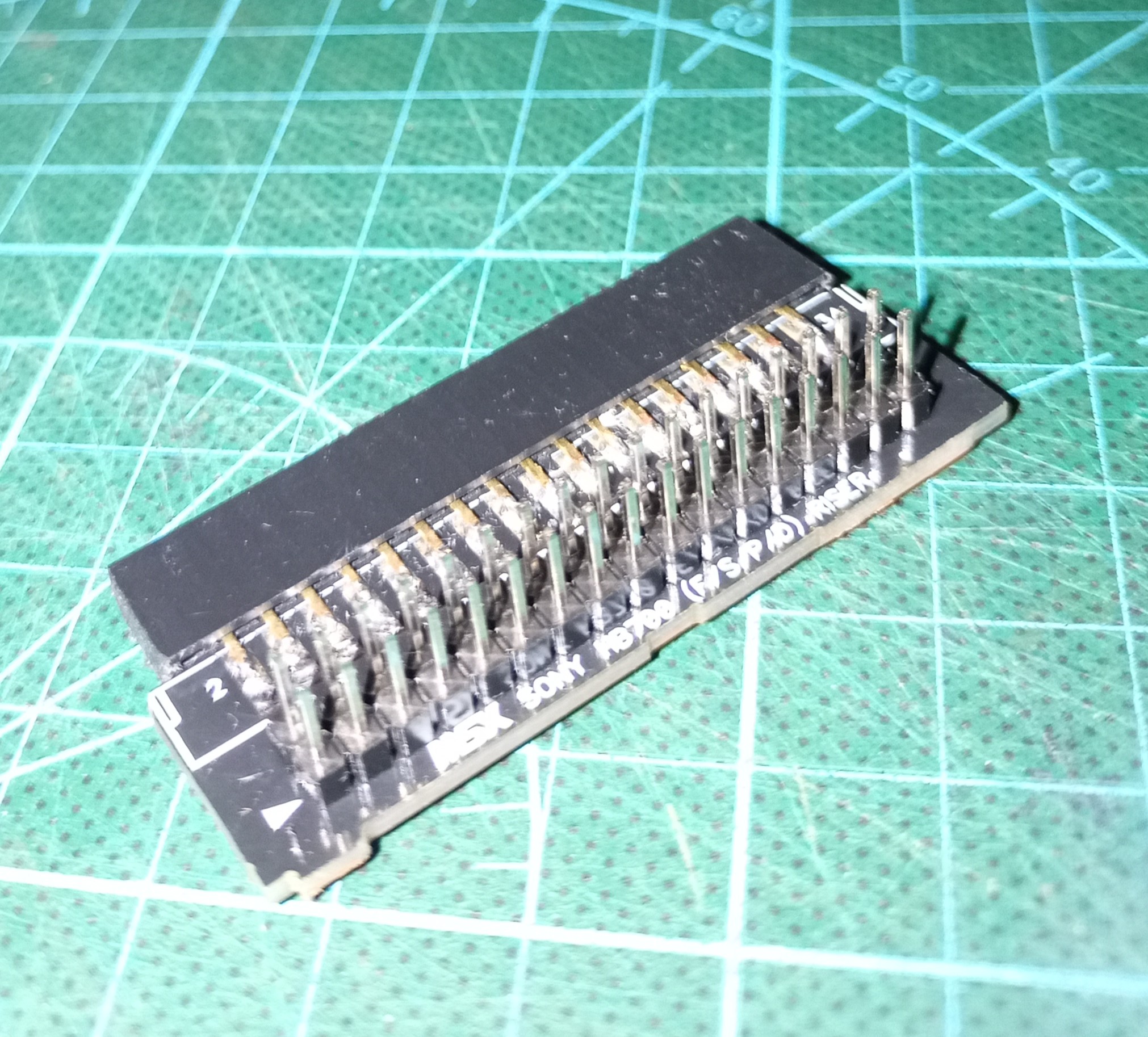

je doit avoir le PCB adaptateur si tu veux je regarde !!
ouais j'ai !!
Edité par
Bastion Rebel
Le 31/10/2024 à 11h30
ouais j'ai !!
Edité par
Bastion Rebel
Le 31/10/2024 à 11h30
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Question bête a la TurboSEB , Ca se change la tête du lecteur ? ... Ce que je veux dire , c'est que vue la qualité de ce dernier , c'est bête de jeté si ca serait réparable
Ou alors c'est trop compliqué/Hasardeux/non financièrement envisageable a faire , donc jamais fait ... C'est un peu comme si on réparé un Rolls avec des pièces de Lada
Parceque ce qui jolie sur ce modèle , c'est son look générale , si tu change le lecteur , c'est moche
ou alors faire une reproduction de face lecteur disquette adapté pour conserver le look d'origine
Edité par
TurboSEB
Le 31/10/2024 à 13h29
Ou alors c'est trop compliqué/Hasardeux/non financièrement envisageable a faire , donc jamais fait ... C'est un peu comme si on réparé un Rolls avec des pièces de Lada Parceque ce qui jolie sur ce modèle , c'est son look générale , si tu change le lecteur , c'est moche
ou alors faire une reproduction de face lecteur disquette adapté pour conserver le look d'origine
Edité par
TurboSEB
Le 31/10/2024 à 13h29
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
peut-être que ça pouvait se trouver à l'époque mais il faudrait aussi pouvoir la réaligner
dans tout les modèles de lecteur que j'ai vu les têtes et le mécanisme ne sont pas indentique et parfois dans la même marque
une reproduction de la façade est aussi hasardeux car suivant les marques le bouton d'éjection n'a pas la même taille ni le même emplacement
donc à moins de coller la façade d'origine sur le lecteur PC en respectant la hauteur du trou d'insertion et de creuser à la coté de la LED un trou pour le bouton éjection je vois pas comment garder le look d'origine
donc faut choisir entre moche et fonctionnel
après on peut avoir les deux d'un coup moi j'ai une FIAT PANDA
dans tout les modèles de lecteur que j'ai vu les têtes et le mécanisme ne sont pas indentique et parfois dans la même marque
une reproduction de la façade est aussi hasardeux car suivant les marques le bouton d'éjection n'a pas la même taille ni le même emplacement
donc à moins de coller la façade d'origine sur le lecteur PC en respectant la hauteur du trou d'insertion et de creuser à la coté de la LED un trou pour le bouton éjection je vois pas comment garder le look d'origine
donc faut choisir entre moche et fonctionnel
après on peut avoir les deux d'un coup moi j'ai une FIAT PANDA
Bastion Rebel :
je doit avoir le PCB adaptateur si tu veux je regarde !!
ouais j'ai !!
ouais j'ai !!
Oups désolé je n'étais pas disponible je n'ai pas vu ton post. Oui ça peut s'intéresser selon le prix que tu le propose. Et ensuite il faut que je trouve un lecteur d'occasion car neuf il ne faut pas rêver lol
fredmsx :
Oups désolé je n'étais pas disponible je n'ai pas vu ton post. Oui ça peut s'intéresser selon le prix que tu le propose. Et ensuite il faut que je trouve un lecteur d'occasion car neuf il ne faut pas rêver lol
Bastion Rebel :
je doit avoir le PCB adaptateur si tu veux je regarde !!
ouais j'ai !!
ouais j'ai !!
Oups désolé je n'étais pas disponible je n'ai pas vu ton post. Oui ça peut s'intéresser selon le prix que tu le propose. Et ensuite il faut que je trouve un lecteur d'occasion car neuf il ne faut pas rêver lol
si tu veux j'ai des goteks oled + rotary button en stock !! pret a l'emploi mais noir !!

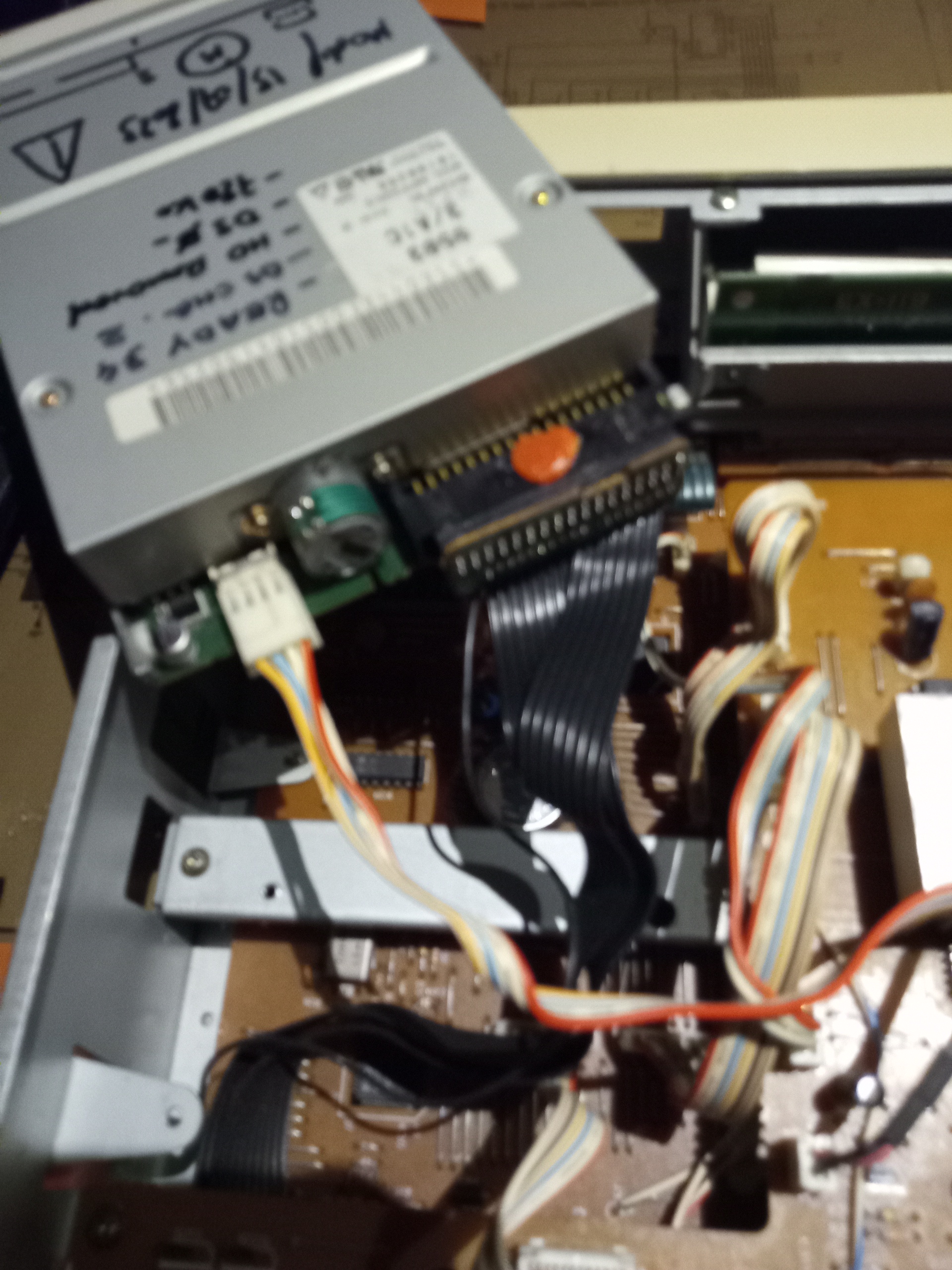

et ca c'est l'adaptateur sur mon hb700
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
275€ sur ebay et pas sur que ce soit le bon modèle pour un MSX ça fait cher le look
https://www.ebay.fr/itm/126501988690?_trksid=p2332490.c101875.m1851&itmprp=cksum%3A126501988690d9e9e1b6719f4102bda387ad2f5e5b14%7Cenc%3AAQAJAAABIEK7FTfzsGw0VauxYyX1IOHjsuXJ1NPjVWebvOca%252BJbVzh3VqcrGnLFKHjKk2M42BtfNs8bK1jFneKBZqmubi3Ju3ApDIMwDqJG2QKijHXFD4rpU1mtUXHH1EE%252BjnwfcUypelwcWiTUNf4ynxA7uztekhtEn5SYDtXrXPzWjP%252BTmpyGTgd5%252FXSOGcU6XhjxKxkpVKF9Vk9MwGqFTusbKw3UNp0helN7hey9TYDJlAolaHUUOSKRB4%252FDMZwuQDNRI2Vl4OEKyN6RIjFfGYh07eeCCxieCdErei1fqWo73Xy8CpRKXCvkfPpcZvPZlGt4oqs6R6FBxqsgsHvjAWPRL8RDd3Ox1Qacr%252FRO%252FVRelMK7n7VjX07i5HWKiSxFbJcBqBA%253D%253D%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01JCK1Y5PS5E4THY8A0QK1MJDS
ou a 8€ en noir
https://www.ebay.fr/itm/276365720659?_trksid=p2332490.c101224.m-1
https://www.ebay.fr/itm/126501988690?_trksid=p2332490.c101875.m1851&itmprp=cksum%3A126501988690d9e9e1b6719f4102bda387ad2f5e5b14%7Cenc%3AAQAJAAABIEK7FTfzsGw0VauxYyX1IOHjsuXJ1NPjVWebvOca%252BJbVzh3VqcrGnLFKHjKk2M42BtfNs8bK1jFneKBZqmubi3Ju3ApDIMwDqJG2QKijHXFD4rpU1mtUXHH1EE%252BjnwfcUypelwcWiTUNf4ynxA7uztekhtEn5SYDtXrXPzWjP%252BTmpyGTgd5%252FXSOGcU6XhjxKxkpVKF9Vk9MwGqFTusbKw3UNp0helN7hey9TYDJlAolaHUUOSKRB4%252FDMZwuQDNRI2Vl4OEKyN6RIjFfGYh07eeCCxieCdErei1fqWo73Xy8CpRKXCvkfPpcZvPZlGt4oqs6R6FBxqsgsHvjAWPRL8RDd3Ox1Qacr%252FRO%252FVRelMK7n7VjX07i5HWKiSxFbJcBqBA%253D%253D%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01JCK1Y5PS5E4THY8A0QK1MJDS
ou a 8€ en noir
https://www.ebay.fr/itm/276365720659?_trksid=p2332490.c101224.m-1
Je ne connais pas le floppy Sony MFD-52W...
Sur les Sony HB-F900 c'est des les floppy Sony MFD-53W.
Qui fonctionne toujours après 40 ans ;-)
Sony le vendait aussi avec le marquage "B" sous la référence : HBD-G900
https://www.generation-msx.nl/index.php/hardware/sony/hbd-g900/766/
Sur les Sony HB-F900 c'est des les floppy Sony MFD-53W.
Qui fonctionne toujours après 40 ans ;-)
Sony le vendait aussi avec le marquage "B" sous la référence : HBD-G900
https://www.generation-msx.nl/index.php/hardware/sony/hbd-g900/766/
Ben dis donc , j'ai revendu mes HBG900 pour moins chères qu'un lecteur seul alors qu'il y en avait deux a l'intérieur .... J'aurais du les vendre séparément
Blague a part , y'a pas un poin commun avec les lecteurs de MAC (Classic / SE / + ...) hormis la façade .... ?
Blague a part , y'a pas un poin commun avec les lecteurs de MAC (Classic / SE / + ...) hormis la façade .... ?
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Jipe :
275€ sur ebay et pas sur que ce soit le bon modèle pour un MSX ça fait cher le look
https://www.ebay.fr/itm/126501988690?_trksid=p2332490.c101875.m1851&itmprp=cksum%3A126501988690d9e9e1b6719f4102bda387ad2f5e5b14%7Cenc%3AAQAJAAABIEK7FTfzsGw0VauxYyX1IOHjsuXJ1NPjVWebvOca%252BJbVzh3VqcrGnLFKHjKk2M42BtfNs8bK1jFneKBZqmubi3Ju3ApDIMwDqJG2QKijHXFD4rpU1mtUXHH1EE%252BjnwfcUypelwcWiTUNf4ynxA7uztekhtEn5SYDtXrXPzWjP%252BTmpyGTgd5%252FXSOGcU6XhjxKxkpVKF9Vk9MwGqFTusbKw3UNp0helN7hey9TYDJlAolaHUUOSKRB4%252FDMZwuQDNRI2Vl4OEKyN6RIjFfGYh07eeCCxieCdErei1fqWo73Xy8CpRKXCvkfPpcZvPZlGt4oqs6R6FBxqsgsHvjAWPRL8RDd3Ox1Qacr%252FRO%252FVRelMK7n7VjX07i5HWKiSxFbJcBqBA%253D%253D%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01JCK1Y5PS5E4THY8A0QK1MJDS
ou a 8€ en noir
https://www.ebay.fr/itm/276365720659?_trksid=p2332490.c101224.m-1
https://www.ebay.fr/itm/126501988690?_trksid=p2332490.c101875.m1851&itmprp=cksum%3A126501988690d9e9e1b6719f4102bda387ad2f5e5b14%7Cenc%3AAQAJAAABIEK7FTfzsGw0VauxYyX1IOHjsuXJ1NPjVWebvOca%252BJbVzh3VqcrGnLFKHjKk2M42BtfNs8bK1jFneKBZqmubi3Ju3ApDIMwDqJG2QKijHXFD4rpU1mtUXHH1EE%252BjnwfcUypelwcWiTUNf4ynxA7uztekhtEn5SYDtXrXPzWjP%252BTmpyGTgd5%252FXSOGcU6XhjxKxkpVKF9Vk9MwGqFTusbKw3UNp0helN7hey9TYDJlAolaHUUOSKRB4%252FDMZwuQDNRI2Vl4OEKyN6RIjFfGYh07eeCCxieCdErei1fqWo73Xy8CpRKXCvkfPpcZvPZlGt4oqs6R6FBxqsgsHvjAWPRL8RDd3Ox1Qacr%252FRO%252FVRelMK7n7VjX07i5HWKiSxFbJcBqBA%253D%253D%7Campid%3APL_CLK%7Cclp%3A2332490&itmmeta=01JCK1Y5PS5E4THY8A0QK1MJDS
ou a 8€ en noir
https://www.ebay.fr/itm/276365720659?_trksid=p2332490.c101224.m-1
Oui ça fait un peu cher le look lol
J'ai trouvé celui là mais je pense qu'il mérite une adaptation car il ne sera pas compatible qu'en pensez-vous ? Une idée de comment le rendre compatible ?
https://www.ebay.fr/itm/404662764537?_trksid=p2332490.c101196.m2219&itmprp=cksum%3A40466276453737e44c1dcc1c4549b7202f649d49f32a%7Cenc%3AAQAJAAABALx1mZQ2L9jLv%252BUPTFTna8XcGfl2wNJcn022gtZb5sDi6u6n5ZXMv6P%252FRynwkdaZtQIlEUhOYJU2c0c2qV%252B0eJ4Edmz5bqYwEzrBm2f5l4O09VxCBY4zVMzWzdjSjqdphX%252B%252FW%252FHwl80a4DoIwY9Azh08RwKkxrpYuM%252FY7tK2tKzaJqSUdl7B7xmntBmszanQlnAmD8WjX2Jd%252F39G%252FWN6LJXsFVg4vD4ow%252BsS%252B9nw8VvrxN%252FL2kOqXi9siyu4gUdJz29CbqyGOL1KhrXDU%252Bo4rn1bgNjRDBwzfZug2ALzFaCuxmhCMXTp9yRPx8SzD9peBVuc4naylf08UxtfdAWtVhQ%253D%7Campid%3APL_CLK%7Cclp%3A2332490&epid=16026543613&itmmeta=01JDCG071ZF4ZC7TWRQK34CFGF
https://www.ebay.fr/itm/404662764537?_trksid=p2332490.c101196.m2219&itmprp=cksum%3A40466276453737e44c1dcc1c4549b7202f649d49f32a%7Cenc%3AAQAJAAABALx1mZQ2L9jLv%252BUPTFTna8XcGfl2wNJcn022gtZb5sDi6u6n5ZXMv6P%252FRynwkdaZtQIlEUhOYJU2c0c2qV%252B0eJ4Edmz5bqYwEzrBm2f5l4O09VxCBY4zVMzWzdjSjqdphX%252B%252FW%252FHwl80a4DoIwY9Azh08RwKkxrpYuM%252FY7tK2tKzaJqSUdl7B7xmntBmszanQlnAmD8WjX2Jd%252F39G%252FWN6LJXsFVg4vD4ow%252BsS%252B9nw8VvrxN%252FL2kOqXi9siyu4gUdJz29CbqyGOL1KhrXDU%252Bo4rn1bgNjRDBwzfZug2ALzFaCuxmhCMXTp9yRPx8SzD9peBVuc4naylf08UxtfdAWtVhQ%253D%7Campid%3APL_CLK%7Cclp%3A2332490&epid=16026543613&itmmeta=01JDCG071ZF4ZC7TWRQK34CFGF
ce modèle peut être modifié pour aller dans un sony HBF700
mais il y plusieurs versions du circuit imprimé il faut voir à laquelle on a affaire
après pour 10€ tu ne risque rien
je peux le modifier si besoin ou t'aider à le faire
a savoir que la hauteur n'est pas identique mais on peut tricher en mettant des entretoises pour le centrer
mais il y plusieurs versions du circuit imprimé il faut voir à laquelle on a affaire
après pour 10€ tu ne risque rien
je peux le modifier si besoin ou t'aider à le faire
a savoir que la hauteur n'est pas identique mais on peut tricher en mettant des entretoises pour le centrer
