Le 19/11/2023 à 13h40

Reprise du message précédent

t'as changer la rom disk ???


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10418

Le 19/11/2023 à 15h05
shunte les broches 33 et 34 sur le lecteur ça marche bien sur Philips ;)


:noel
Site web
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 19/11/2023 à 15h43
Bastion Rebel :
t'as changer la rom disk ???

Oui justement elle a été remplacé


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 19/11/2023 à 15h53
oui la 33/34 pour schunter le ReaDY !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 19/11/2023 à 15h54
Jipe :
shunte les broches 33 et 34 sur le lecteur ça marche bien sur Philips ;)

OK je vais tenté ça.

Autre chose étrangement il ne veut pas formaté en double face aussi.
Pourtant avec la rom modifié il devrait


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 19/11/2023 à 16h19
?? as tu bien router le signal SIDE 32 ??? sur tes photos des PCB on dirait qu'il manque le 32 sur le connecteur A ? ???

t'est bon pour un strap !! 32 (B) a 32 (A) !! Edité par Bastion Rebel Le 19/11/2023 à 16h24


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 19/11/2023 à 16h46
Bastion Rebel :
?? as tu bien router le signal SIDE 32 ??? sur tes photos des PCB on dirait qu'il manque le 32 sur le connecteur A ? ???

t'est bon pour un strap !! 32 (B) a 32 (A) !!
arff zute
Le side Sur le A est connecté au 14

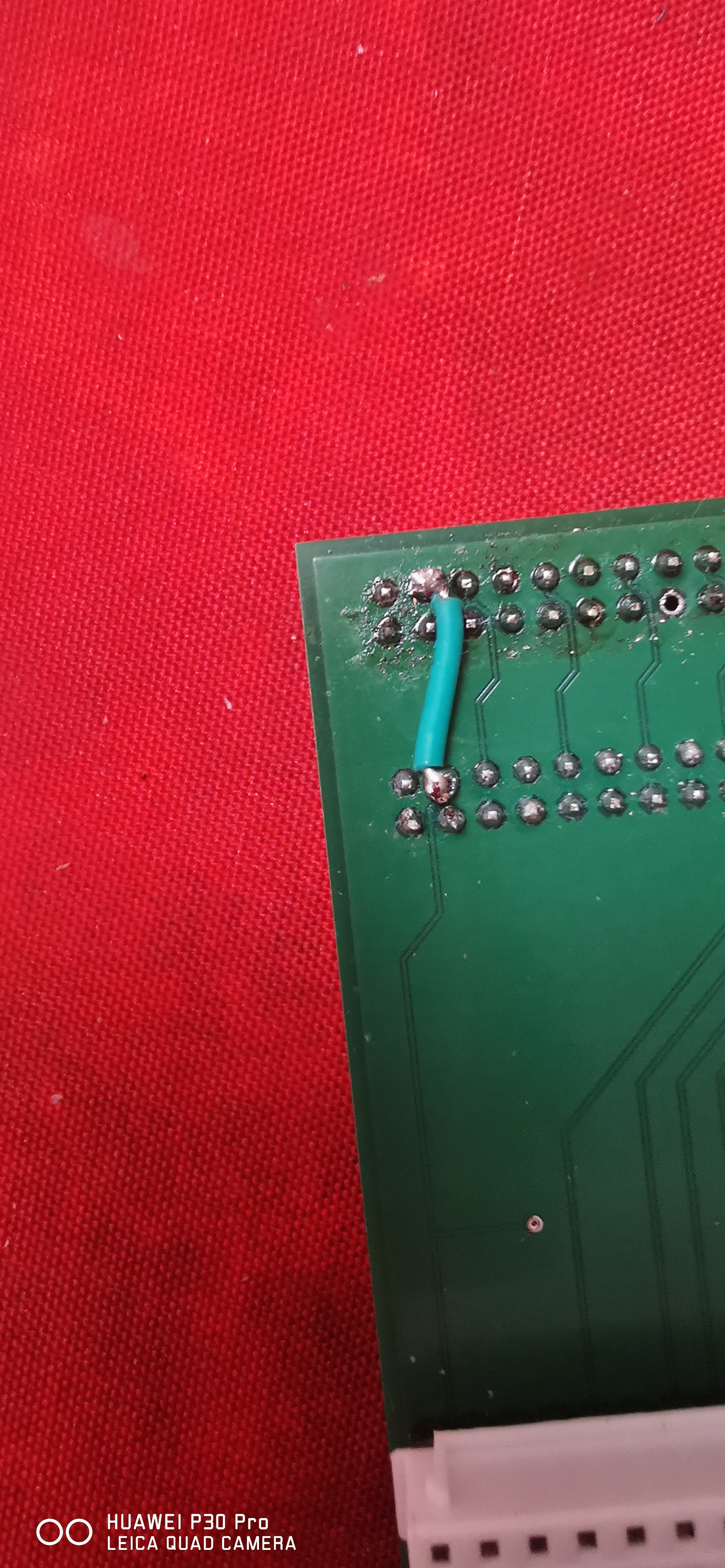

img_20231119_184331
Bon les 32 sont relié mais toujours la même chose

J'arrive à copier du simple face ou les double face avec fastcopy 3.0
Les fichiers sont bien fisible sur la disquette étrange Edité par Smayk11 Le 19/11/2023 à 19h04


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 19/11/2023 à 19h52

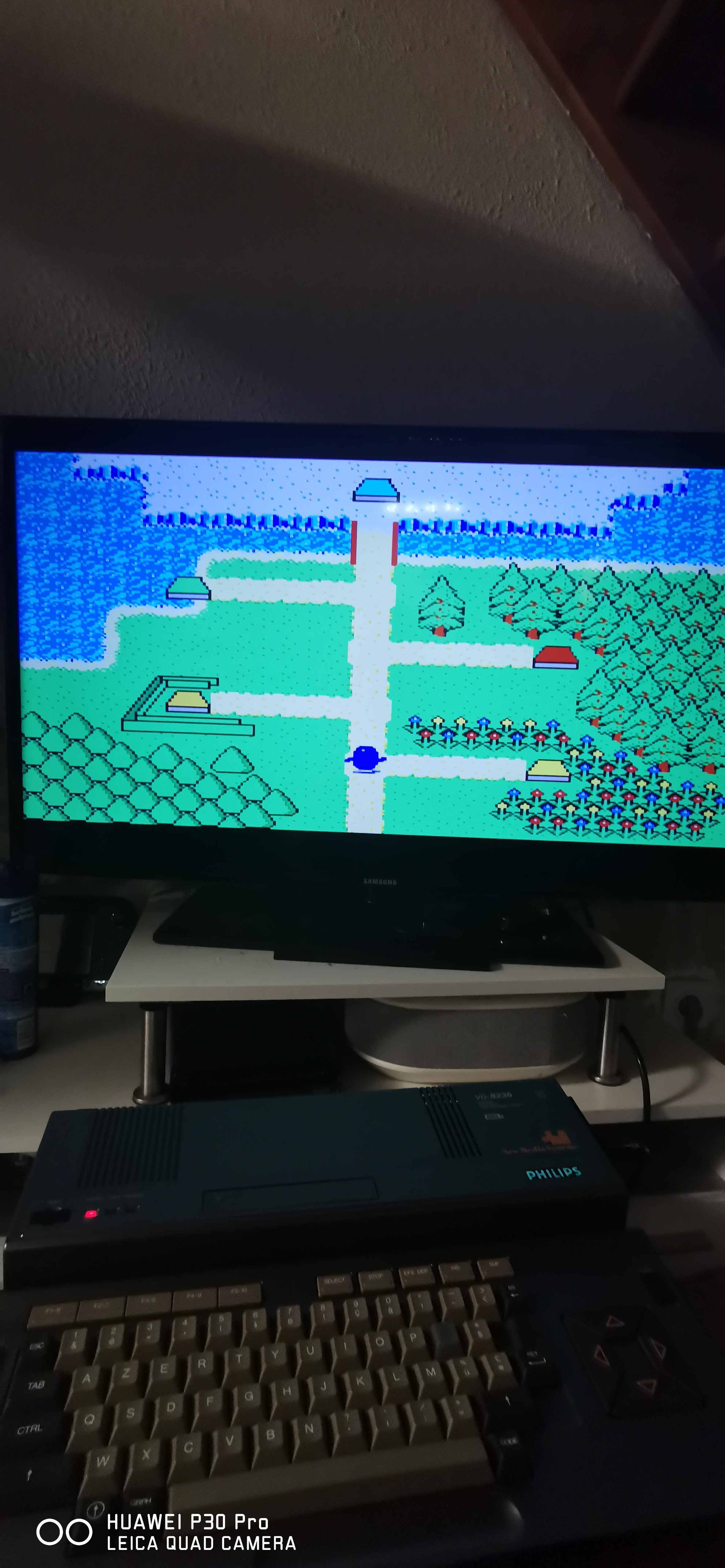

img_20231119_195043
J'ai tenté avec une autre image DSK et super, ça fonctionne


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 20/11/2023 à 00h27
Bon on va faire d'autre teste pour être sur.


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 20/11/2023 à 07h08
verifie tous les signaux vont aux 2 connecteurs hormis les DS0/1 ( 2/3 )

attention t'est genereux avec les soudures du strap !! .. degraisse le PCB autour de la pin 32


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 20/11/2023 à 08h00
Bastion Rebel :
verifie tous les signaux vont aux 2 connecteurs hormis les DS0/1 ( 2/3 )

attention t'est genereux avec les soudures du strap !! .. degraisse le PCB autour de la pin 32

Oui je vais vérifier tout, je n'ai pas dégraisser mais c'est prévu.
Pour le strap le fil est un peu trop gros je vais cherché plus fin.(j'ai une vielle nappe de hs, on va le recyclé) Edité par Smayk11 Le 20/11/2023 à 08h01


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 20/11/2023 à 14h53
J'ai réussi à faire fonctionner le MSX correctement.
Mais obligé de crée sertaine disquette via le pc, mais bon pas gave j'ai ce qu'il faut.

Les double face pose problème avec fastcopy 30. Peut-être qu'il est limité pour sertaine copy, je ne connais pas d'autre programme pour les copy il faut dire.

J'ai testé la compilation 2 Konami (disquette donc 720Ko) il la lit sans problème.

Prochaine évolution serait si possible pour de créé un sélecteur gotek ou lecteur en A et de rajouter la possibilité de compatibilité lecteur 720Ko ou 1.44Mo


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10418

Le 20/11/2023 à 16h02
Pour créer un sélecteur A ou B un double interrupteur inverseur permet de switcher entre DS0 et DS1

le MSX n'est en aucun cas compatible avec des disquettes 1.44 Mo

pour utiliser ces disquettes dans un lecteur de PC modifié il faut

- soit boucher le trou de détection HD avec un scotch

- soit modifier le lecteur 1.44 Mo et il y a 2 cas de figure certains modèles il faut juste un strap et d'autres dessouder le switch de détection

sur MSX il y 2 types de façon de faire une disquette soit par des fichiers soit accès par secteurs et les éditeurs on bien sur choisit la seconde plus difficile a copier



:noel
Site web
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 20/11/2023 à 18h08
Jipe :
Pour créer un sélecteur A ou B un double interrupteur inverseur permet de switcher entre DS0 et DS1

le MSX n'est en aucun cas compatible avec des disquettes 1.44 Mo

pour utiliser ces disquettes dans un lecteur de PC modifié il faut

- soit boucher le trou de détection HD avec un scotch

- soit modifier le lecteur 1.44 Mo et il y a 2 cas de figure certains modèles il faut juste un strap et d'autres dessouder le switch de détection

sur MSX il y 2 types de façon de faire une disquette soit par des fichiers soit accès par secteurs et les éditeurs on bien sur choisit la seconde plus difficile a copier

oui c'est ce que je pense faire justement avec un interrupteur 2 voix 2 position.
Pour le 1.44 j'ai trouvé ça
33d2z-8235_pc_1_44_drive
Car là mon circuit est câblé comme ça 33d2w-8235_720k_drive
Les informations de ça vien du site de MSX Légend avec la doc de Jipe Schémas pour VG-8235/39 et 19 (par Jipé)
C'est pour ça je parle de lecteur 1.44

il me semble que c'est toi, non ? Edité par Smayk11 Le 20/11/2023 à 18h19


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1741

Le 20/11/2023 à 19h43
ca n'as rien a voir les pins 10/12/14 avec la densité du floppy c'est je crois la pin 2 qui sert a ca les pins 10/12/14 ce sont les ds0/ds1 /ds2 :top :top

regarde :

http://www.autourdupc.com/index.php?sPage=/Materiel/Connectique/Connecteurs.htm Edité par Bastion Rebel Le 20/11/2023 à 19h45


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10418

Le 20/11/2023 à 20h00
en fait les lecteurs de PC 1.44 Mo sont toujours en DS1 d'origine d'ou les 2 schémas ci-dessus

certains lecteurs sont modifiables par straps, inter ou soudure interne
