Le 06/09/2023 à 13h42

Reprise du message précédent

Bonjour,

Je ne sais pas si c'est du routage auto ou pas, mais bon je vais vous partager quelques points de routage. Si ça peux aider...

(1) faire une piste plus large pour l'alimentation et router comme indiquer, ce que vous avez router n'est pas faut au sens strique, mais par exemple il n'est pas conseiller de partir avec un angle directement depuis la pastille du connecteur "ALIM-MSX", d’où l'exemple de routage en rouge.
A titre personnel, je ferai une rotation de 180° du connecteur "ALIM MSX" histoire d'aligner les pastilles reliées par mon exemple de routage en rouge et du coupe on simplifie le routage, réduction de la longueur de piste.
Dernier point essayer de mettre les même taille/forme de pastilles que sur les deux autres connecteurs d'alimentations.

(2)
- Centrer la piste entre les deux pastille.
- Éviter de placer des via sous les connecteurs, c'est mieux pour les séances de dépannage pour mettre une pointe d’oscilloscope ou de multimètre.
- Essayer d'utilise là aussi des pastilles plus grosses comme celles du connecteur 34 broches de gauche. Mais c'est peut-être qu'il était en surbrillance, parce que les pastilles de celui de droite sont plus petites. Faites les plus grosses tout en permettant le passage d'une piste de .25mm entre deux pastilles.

Si pas de plan de masse pour le signal masse (gnd) alors faire un plan de masse. Sur les deux faces si c'est un PCB double face.

2023-09-06_13_14_04-window Edité par z80 Le 06/09/2023 à 13h44


TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 06/09/2023 à 14h41
Jipe :
essaye de réduire l'espace entre les prises pour avoir un circuit plus petit et n'oublie pas que d'origine la masse des lecteurs n'est pas cablée sur la prise ALIM-MSX ;)

OK, je vais voir pour plus petit, oui la masse à été réalisé sur les conecteurs ALIM repris des connecteur des floppy
z80 :
faire une piste plus large pour l'alimentation et router comme indiquer,
A titre personnel, je ferai une rotation de 180° du connecteur "ALIM MSX" histoire d'aligner les pastilles reliées par mon exemple de routage en rouge et du coupe on simplifie le routage, réduction de la longueur de piste.
Dernier point essayer de mettre les même taille/forme de pastilles que sur les deux autres connecteurs d'alimentations.

(2)
- Centrer la piste entre les deux pastille.
- Éviter de placer des via sous les connecteurs, c'est mieux pour les séances de dépannage pour mettre une pointe d’oscilloscope ou de multimètre.
- Essayer d'utilise là aussi des pastilles plus grosses comme celles du connecteur 34 broches de gauche. Mais c'est peut-être qu'il était en surbrillance, parce que les pastilles de celui de droite sont plus petites. Faites les plus grosses tout en permettant le passage d'une piste de .25mm entre deux pastilles.

Si pas de plan de masse pour le signal masse (gnd) alors faire un plan de masse. Sur les deux faces si c'est un PCB double face.

Oui L'ALIM MSX faut que je la tourne effectivement
La masse (GND) est créé sur les 2 face.
Les pastilles sont ce des models je vais les modifiers et c'est effectivement bien un routage automatique.
Je vais voir pourquoi il ne les centre pas entre les conecteurs (j'ai tenté mais c'est soi un côté soi de l'autre. Problème de réglage à voir)
Les pastilles des connecteur A et B sont les mêmes c'est juste que dans les trou on voit l'image du circuit du MSX.
Merci pour vos conseils. Edité par Smayk11 Le 06/09/2023 à 14h41


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

z80 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 17/05/2013 à 22h52

Messages: 956

Le 06/09/2023 à 19h38
De rien.

Perso je vous conseil le routage manuel, les routeurs on certes fait des progrès depuis la fin des années 198x, mais ils font encore des trucs débiles.
Au pire vous pouvez modifier le routage de certaines pistes quand le routeur auto à terminé.

Mais je ne peux que vous conseiller de passer au routage manuel.

Dernier conseil / astuce toujours évité les angle à 90° pour les pistes.

Bon courage.


TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours) :top
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,... :\'(

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 07/09/2023 à 14h46

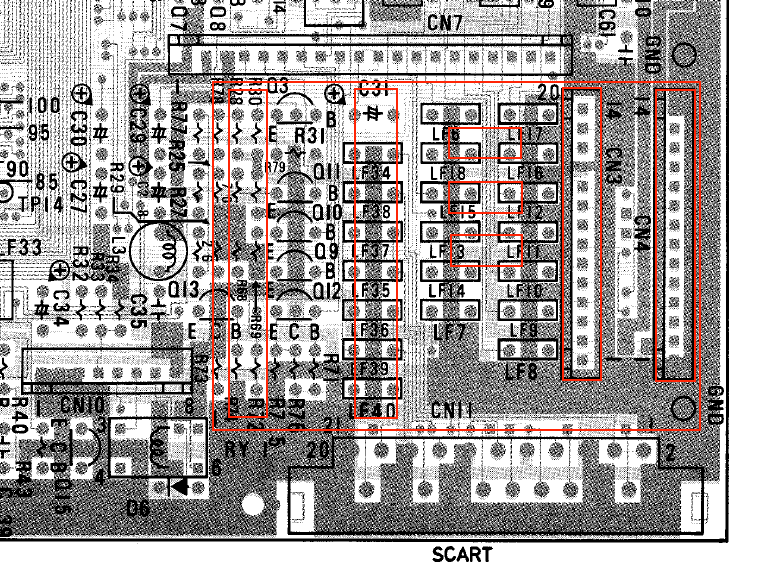

une solution pour tout caser dans le MSX ;)

il faut utiliser des connecteurs HEF34 coudés pour les FDD

pour rappel entre les 2 FDD tous les signaux sont communs sauf les DS0 DS1 donc pas besoin de tout router

8235_fdd


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 07/09/2023 à 15h00

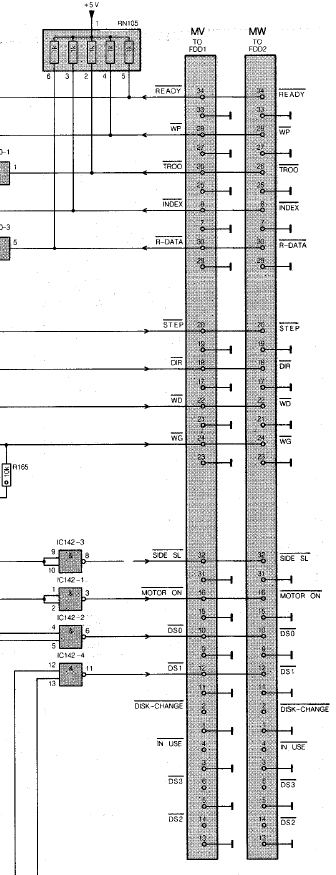

extrait du schéma du 8250 pour comprendre que tous les signaux sont cablés en paralléle

8250_fdd


:noel
Site web
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 07/09/2023 à 15h19
Jipe :
une solution pour tout caser dans le MSX ;)

il faut utiliser des connecteurs HEF34 coudés pour les FDD

pour rappel entre les 2 FDD tous les signaux sont communs sauf les DS0 DS1 donc pas besoin de tout router

8235_fdd

heuuu, il ressemble a quoi ton connecteur HEF34, car je cherche mais je ne trouve pas de connecteur de ce nom
des connecteur coudé, ça risque d’être harde pour branché les 2 floppy (celui qui est au bord ça va mais l'autre ) en plus il me paraissent bien petit tes HEF34 sur ton image.

oui j'ai vu qu'ils sont en parallèle il y a que quelques un qui ne le son pas. Edité par Smayk11 Le 07/09/2023 à 15h21


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 07/09/2023 à 15h52
regarde c'est ce modéle dont je parle : https://www.gotronic.fr/art-connecteur-he10bc34-5842.htm


:noel
Site web
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 09/09/2023 à 15h07

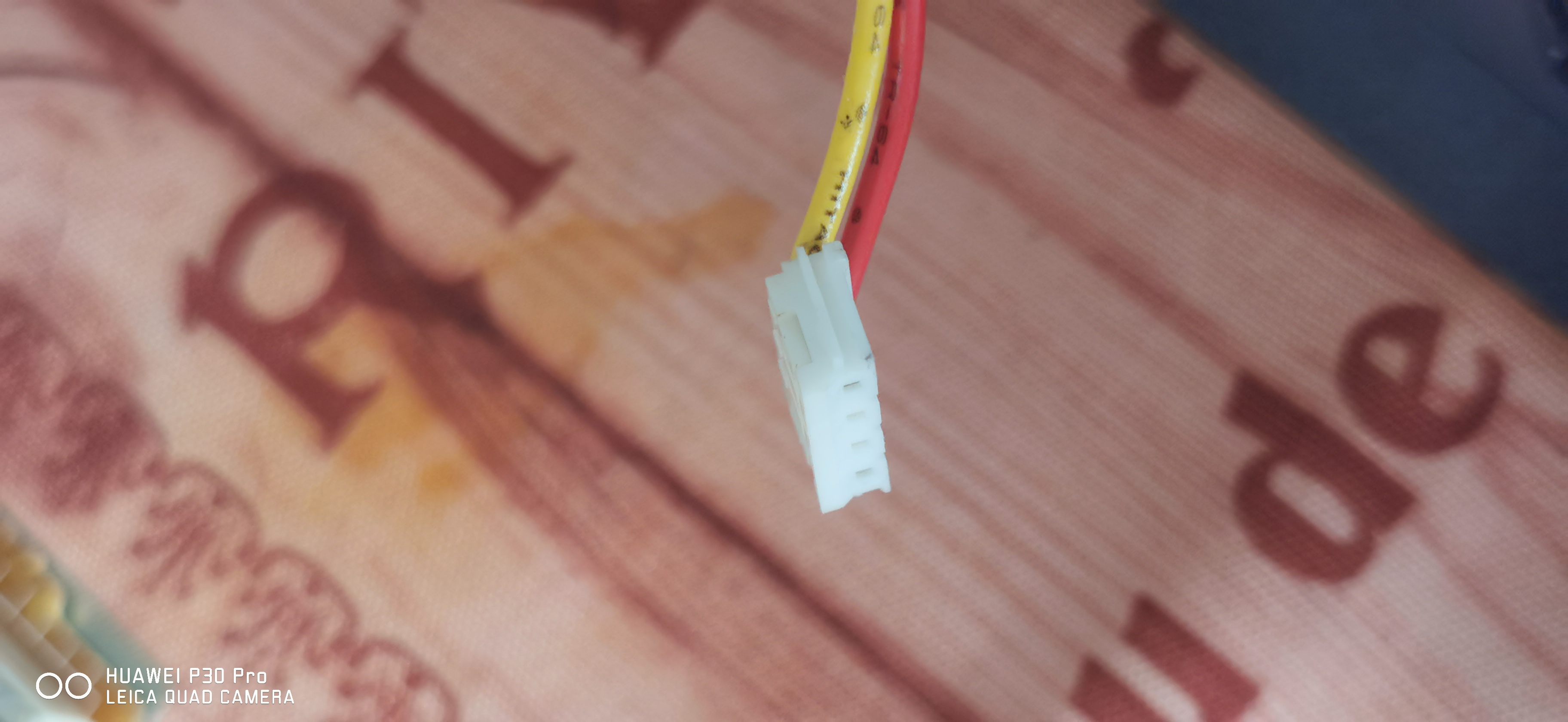

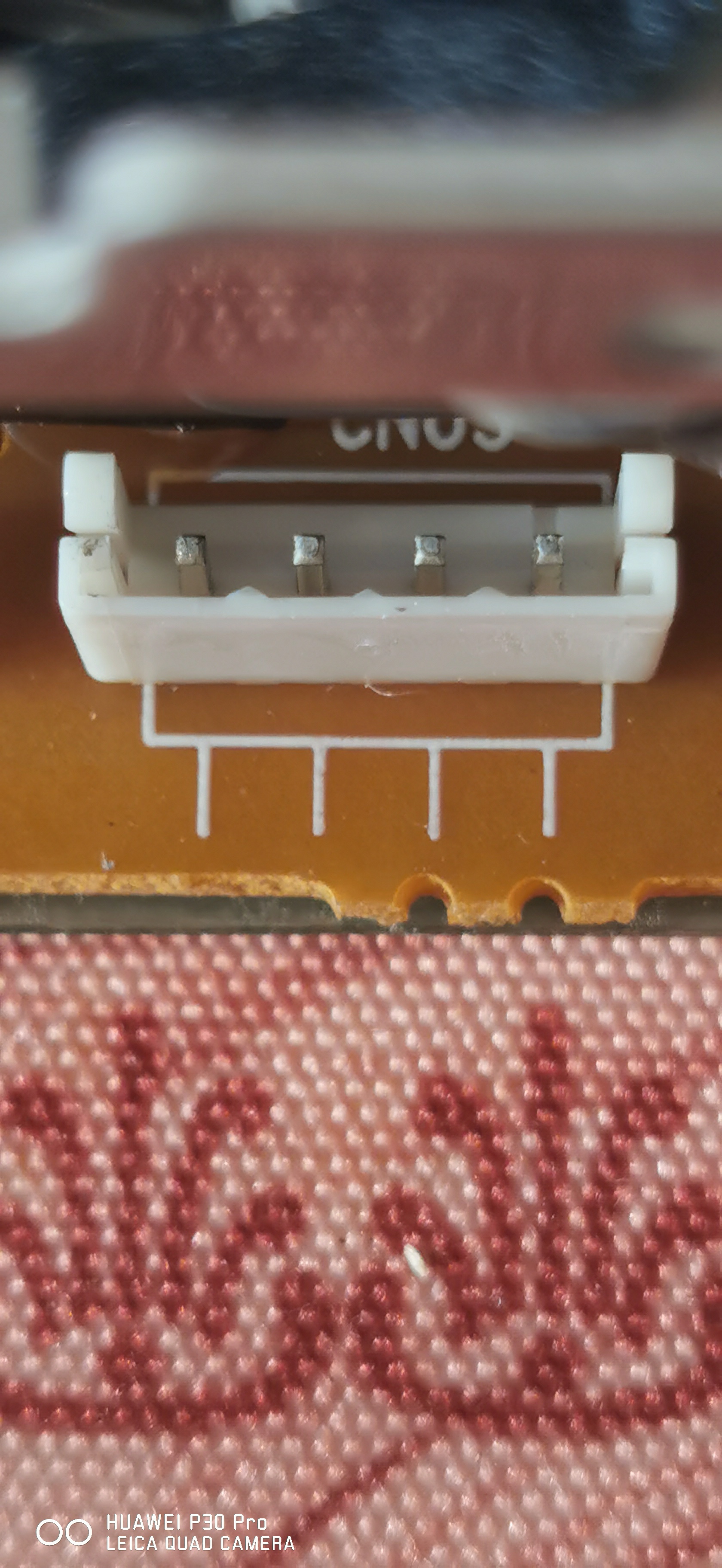

Bonjour, je tente d'identifier le nom de ce connecteur qui a un pas de 2.54(ce n'est pas un jst xh) img_20230909_150033img_20230909_150014

J'ai vu aussi que l'alimentation a était modifier. Pourquoi ça ??
Si l'un de vous à une idée pourquoi une piste à était coupé pour être remplacé pas une résistance.
img_20230906_191135

Sinon mon projet de circuit avance (j'ai repris tout le schéma) Edité par Smayk11 Le 09/09/2023 à 15h08


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 10/09/2023 à 01h14

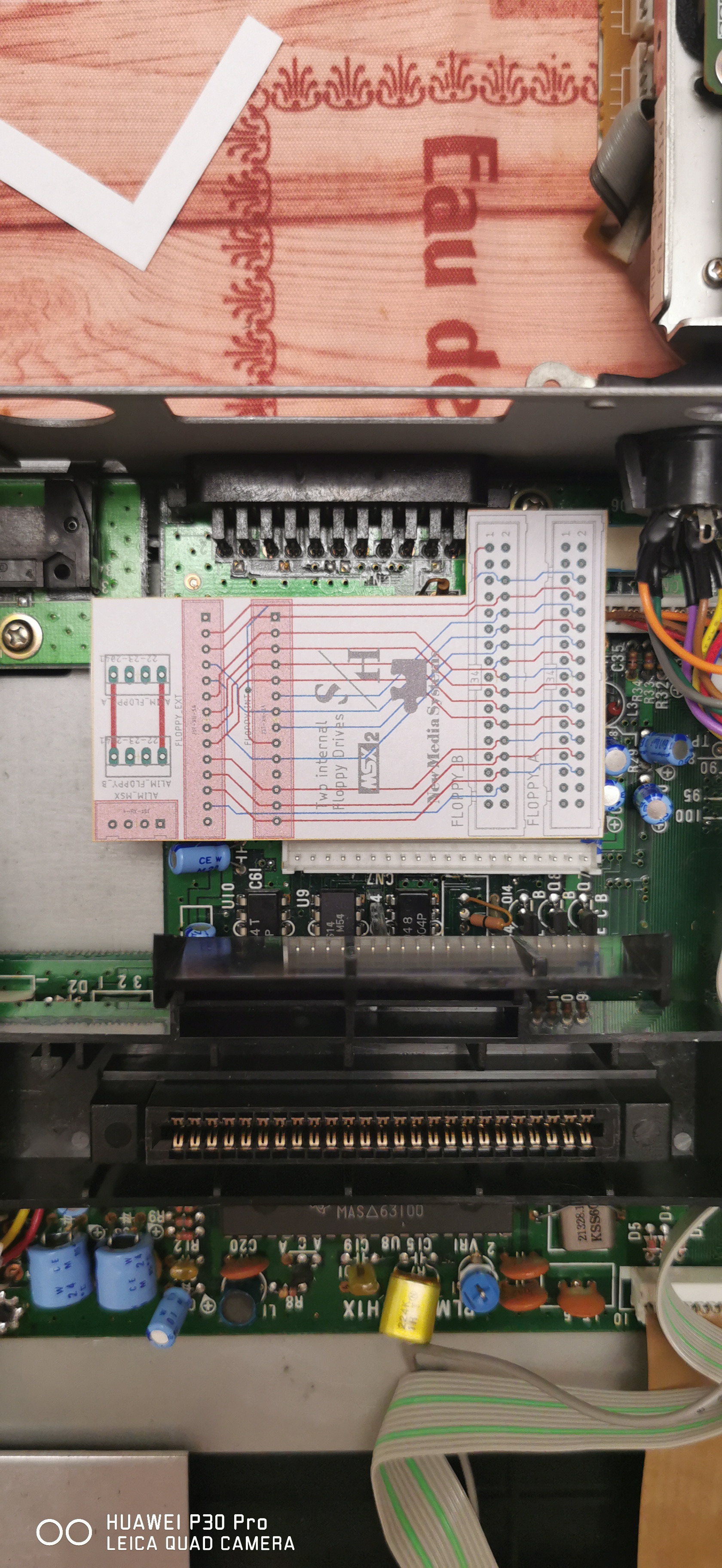

voila ce que ça pourrais donner

img_20230910_004950

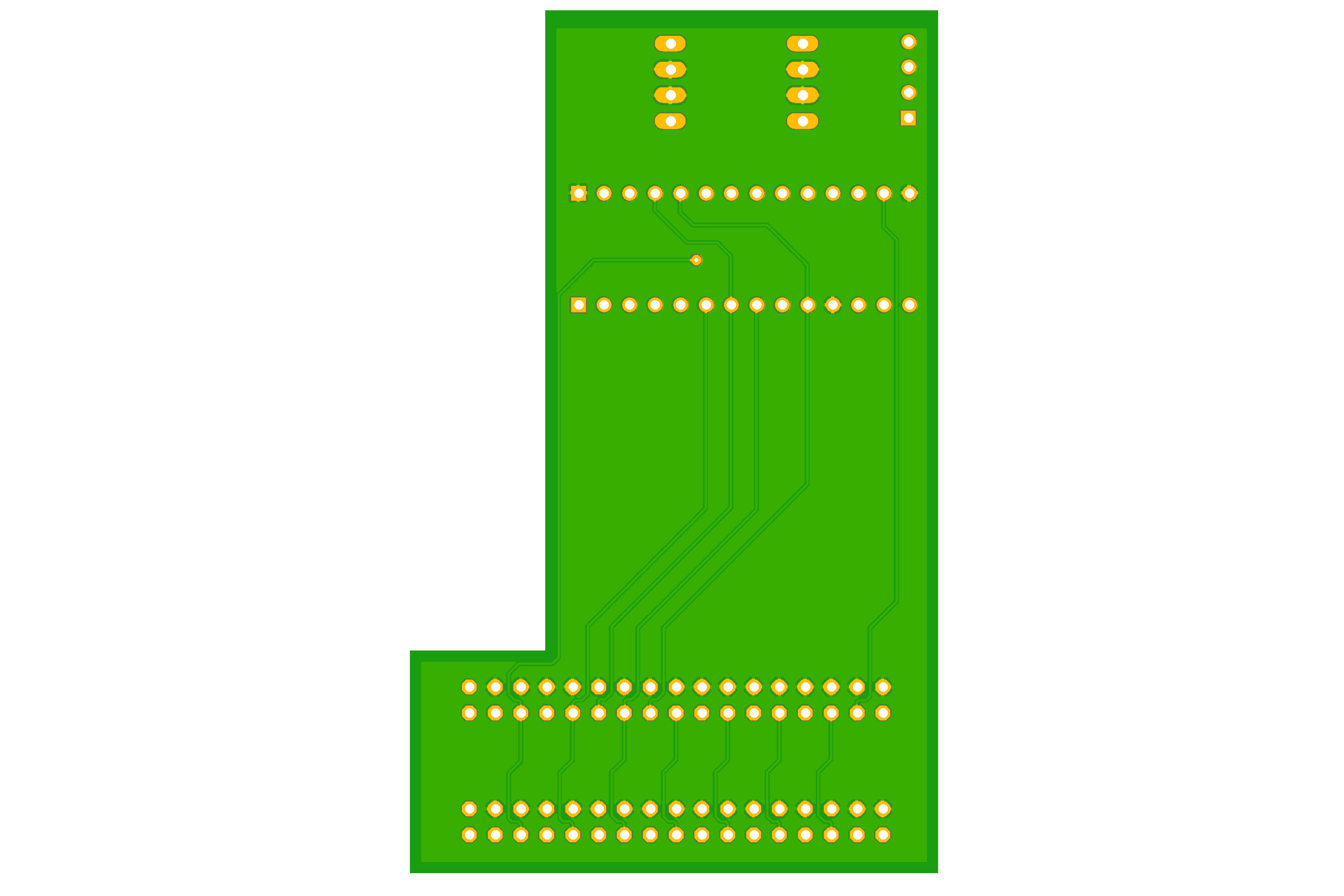

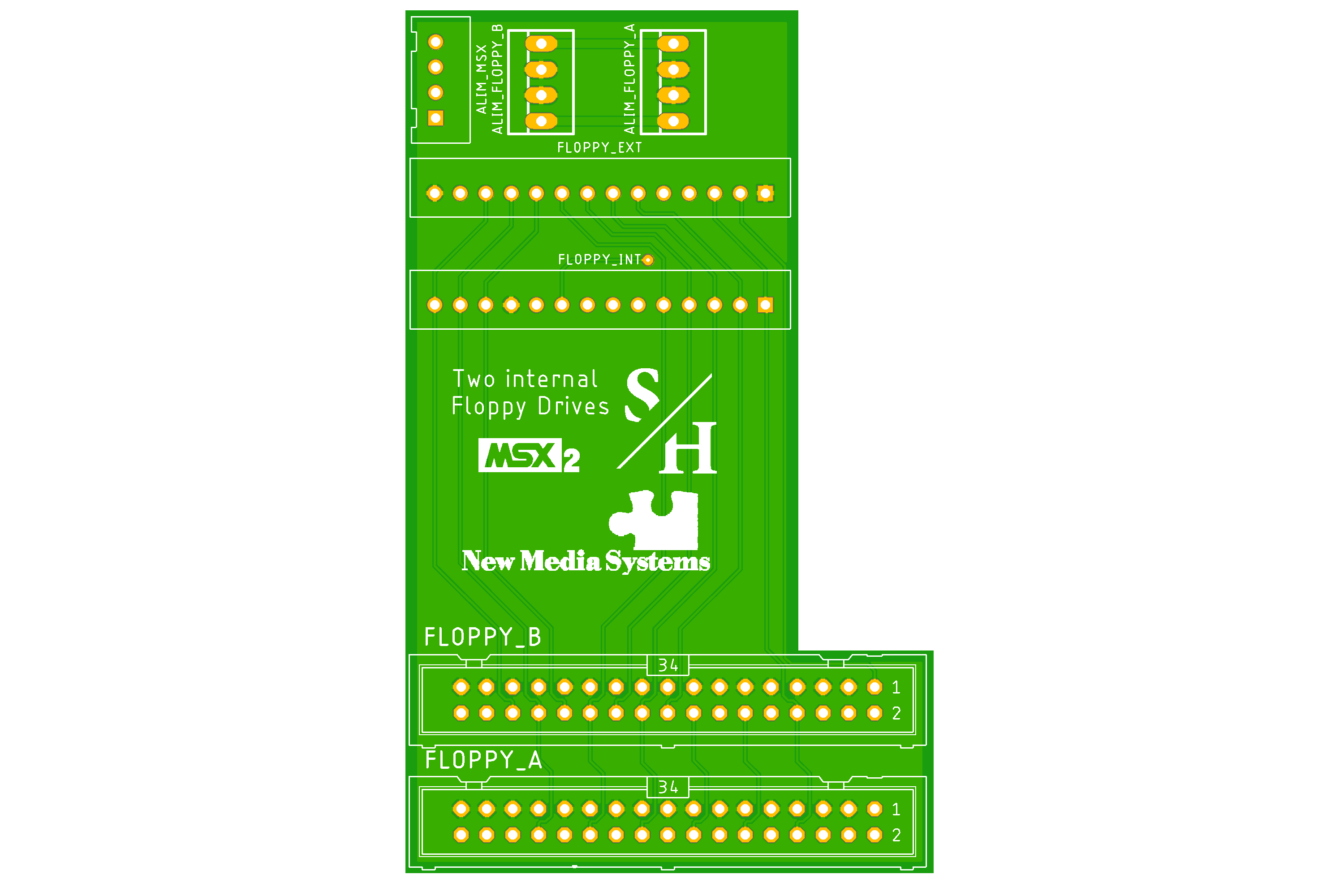

le circuit en question (bon le connecteur ALIM MSX n'est pas router c'est normal faut que je trouve la fiche utilisé sur le MSX )

untitled1_6a8f5untitled2_1cfa3


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 10/09/2023 à 07h15
pourquoi tu route plein de pistes entre les prises floppy interne et floppy externe ?

normalement il y a plein de signaux quis ont déja reliés sur la carte du MSX

sur les prises 34 pts tu n'a pas mis la masse des lecteurs de disquette pin 1 à 17


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 10/09/2023 à 07h26
demande a Bastion Rebel et Smayk11 je pense qu'il faudrait scinder ce sujet

quel est le nom que je doit lui donner du genre : circuit imprimé pour mettre 2 FDD en interne dans un 8235/39


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1703

Le 10/09/2023 à 08h01
oui tu peut scinder le post style VG8232 2 FDD...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 10/09/2023 à 17h02
Bastion Rebel :
oui tu peut scinder le post style VG8232 2 FDD...
bonne idée VG 8235 et mns 8245 car ça doit aussi pourvoir fonctionné sur lui aussi Edité par Smayk11 Le 10/09/2023 à 17h04


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 10/09/2023 à 17h12
Jipe :
pourquoi tu route plein de pistes entre les prises floppy interne et floppy externe ?

normalement il y a plein de signaux quis ont déja reliés sur la carte du MSX

sur les prises 34 pts tu n'a pas mis la masse des lecteurs de disquette pin 1 à 17

J'ai copier l'idée de Bastion Rebel
he34
Qui avait router toute les pistes

Sur les pin du 34 les imper sont bien relié à la masse ( sauf la 1 du lecteur B vu que c'est in-use Donc relier à celle du lecteur ext) comme la 11 de int tout comme les 1 et 14 du ext sans oublié l'alim biensur. Edité par Smayk11 Le 10/09/2023 à 17h14


MSX Sanyo phc 28s
MSX2 Philips VG8235/39

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10258

Le 17/09/2023 à 17h43
j'ai scindé le sujet pour ne pas polluer les posts de Bastion Rebel avec ton montage ;)


:noel
Site web
Smayk11 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 01/07/2022 à 23h10

Messages: 52

Le 18/09/2023 à 00h46
Jipe :
j'ai scindé le sujet pour ne pas polluer les posts de Bastion Rebel avec ton montage ;)
pas de soucis, merci
